施工图设计概述.pptx

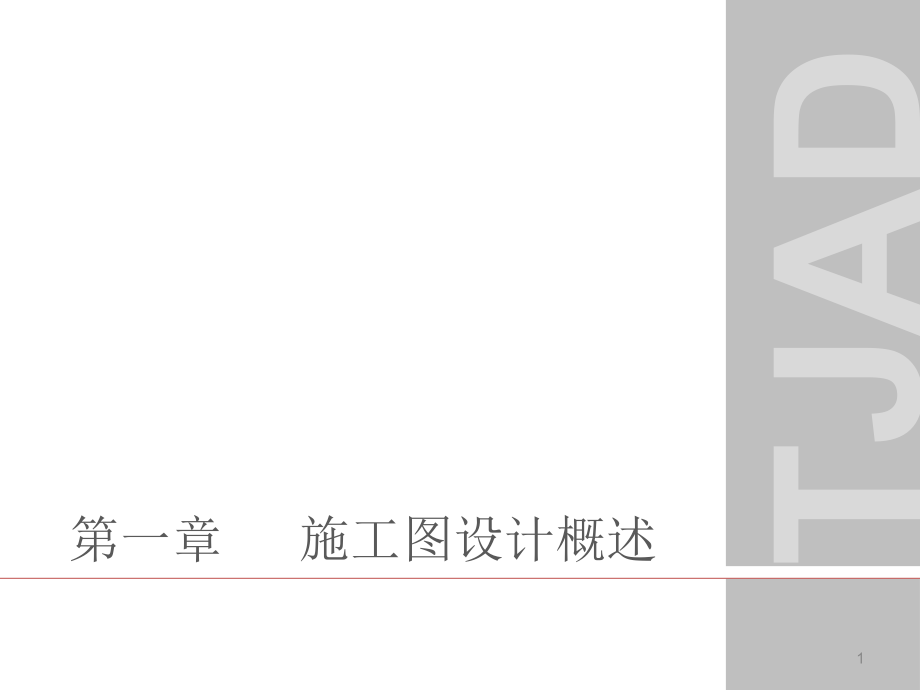

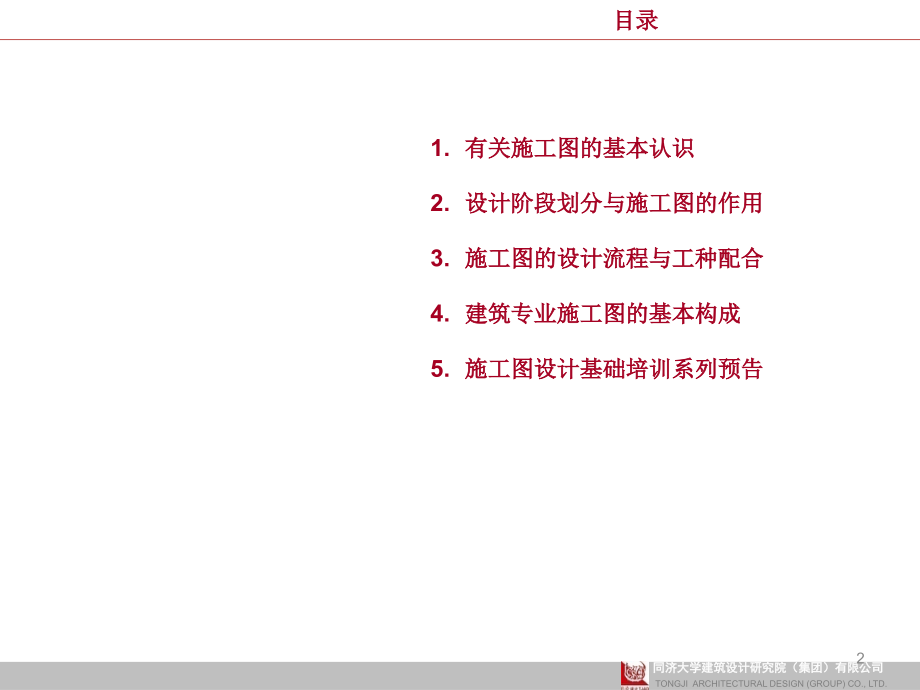

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/6/24,#,建筑四院,2012.10.16,第一章 施工图设计概述,TJAD,1,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,目录,有关施工图的基本认识,设计阶段划分与施工图的作用,施工图的设计流程与工种配合,建筑专业施工图的基,本构成,施工图设计基础培训系列预告,2,前言,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,1.0,施工图的基本认识,建筑师与建造者之间的沟通语言,施工队能够读懂的的制作安装说明书,建筑师的一项基本职业技能,体现建筑师的专业素养,需要逻辑性、准确性、可实施性,一个创造性再设计过程,需要丰富实践经验和材料、构造知识,正式签章的施工图设计文件具有法律效应,设计单位及设计人员应对其设计的合规性、合法性负有不可推卸的责任,设计单位交付业主的最终成果,设计单位的输出产品,规范性,工程性,创造性,严肃性,产品性,3,建筑设计,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,2.0,设,计阶段划分与施工图的作用,项目建议书,/,立项,可研,方,案设计,初步设计,施工图设计,建造施工,竣工验收,项目的确立,技术设计,实施、建造,概念设计策划阶段,图纸阶段,施工配合与现场服务阶段,我们的绝大部分工作内容在图纸设计阶段！,2.01,基本建设程序和我们的主要工作内容,4,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,2.0,设,计阶段划分与施工图的作用,2.02,设计阶段划分,方案设计,施工图,设计,技术设计,初步设计,扩大初步设计,两阶段设计,三阶段设计,5,2.03,施工图服务,于谁,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,2.0,设,计阶段划分与施工图的作用,审核部门,需经过相关部门审核通过后方可施工。,审图机构,（施工图设计文件审查合格书）,消防建审机构,（消防设计合格书）,规划局,（建设工程规划许可证）,民防、防雷等其它部门。,施工单位,按图施工的基本依据。,相关建材准备，设备采购的依据。,设计师要换位思考，从施工单位角度考虑图纸表达的可读性、准确性和施工操作的可行性。,建设单位,组织工程招标、工程量计算的图纸依据。,建造、使用、销售、维修和改扩建工程的依据。,进行设备采购招标的依据。,（甲供）,日后物业管理、设备设施维护的图纸依据。,（,BA,系统、消防安保系统等,）,归档部门,施工单位负责编制竣工图。,城建档案部门、建设单位、包括我们设计单位均需要设计文件归档。,日后工程质量问题的重要责任判定依据。,关注点,各项指标数据,合规性、合法性,安全性,合理性,关注点,逻辑性,-,准确性,-,完整性,设计深度满足建设部规定要求,实施的可行性,施工可操作性,关注点,造价与成本,各项指标数据,功能,-,合理性,-,经济性,使用率、均好性等,关注点,一致性,-,图纸与实际相符,完整性,可追溯性,6,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,2.0,设,计阶段划分与施工图的作用,2.04,如何才是好的施工图设计,设计,表达,技术,设计,艺术性、创造性,表达,规范性、深度,技术,合规性、科学性,7,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,3.0,施,工图的设计流程与工种配合,3.01,施工图设计流程,施工图启动会,建筑,提资,协调设计,结构,/,机电反提资,平面封版图,详图,设计,校对,审核,校审意见修改,打印岀图,平立剖阶段,50-70%,大样详图阶段,25-40%,校审阶段,5-10%,设计评审,择时拍图,8,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,3.0,施,工图的设计流程与工种配合,3.02,施工图进度表,9,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,3.0,施,工图的设计流程与工种配合,3.03,拍图记录与设计评审表,10,建筑专业是整个设计团队的灵魂，负责统筹协调各个专业共同完成设计任务。,结构、机电、咨询机构等均为建筑提出的共同目标所服务，同时提出相对应的技术要求。,建筑专业负责满足其要求但也要保证最初提出方案的完整性。,建筑,专业也要完成自身专业的细化、优化，将原先的空间,构想转变,为可实施的数据,。,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,3.0,施,工图的设计流程与工种配合,3.04,建筑专业在施工图设计中的角色与任务,建筑,结构,咨询机构,机电,11,深化设计的过程，是设计不断完善的过程，也是不断妥协的过程。,不同工种有不同诉求，有时还会相互矛盾与冲突，需要建筑师居中协调与平衡。,首先要在整个项目完成度的前提下，合理的满足各专业所,提出的,技术要求,。,（需要建筑师掌握一定的结构、机电设计常识）,当遇到相关矛盾时，把控的原则是：,可见面：少让步，思考其他变通。,不可见面：多让步，满足其合理,要求。,配合过程中要,始终把握以建筑的,最终建成效果,为基本判断依据。,建筑师是要对最终建成效果、客户使用满意度负责。,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,3.0,施,工图的设计流程与工种配合,3.05,工种,配合原则,12,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,3.0,施,工图的设计流程与工种配合,3.06,建筑专业与各专业配合的注意事项,结构,结构布置方式与构件界面尺寸，学会看结构提资图纸,关键部位的结构形式是否满足造型要求,平面降板区域、墙身结构形式、平面立面留洞、剪力墙的布置、基坑标高、翻梁布置等,在不吊顶区域要注意梁的布置方式,给排水,屋面、雨棚、露台的排水组织、屋面坡度设置等,水设备用房（消防水池、泵房，生活水箱、屋面水箱）,卫生间、浴室、泳池等用水房间的防水措施,喷淋、消火栓的布置对建筑的影响,暖通,暖通设备用房及其室外附属设备（冷冻机房、锅炉房、换热机房、空调机房、新风机房、排风,/,烟机房；冷却塔、空调外机等）注意可能带来噪音、振动干扰。,风管布置与室内吊顶净高,楼面洞口，立面百叶与造型等。,消防排烟与防火分区、自动排烟窗的设置等,。,电气,电设备用房（变电所，通讯机房，消控室），强弱电间,大型设备的运输要求（门洞尺寸、吊装孔、运输通道）,安全设计（门槛设置、避开与用水房间相邻）,课后自学附件,1.,“建筑与结构、设备专业施工图拍图注意事项”,2.,向大师致意：机电与建筑间的配合（建筑与暖通篇）,.ppt,13,4.01,建筑施工图,的构成,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,4.0,建,筑专业施工图的基本构,成,00,00,目录,-01,设计说明,-02,总平面,-03,总图分析图纸,-,10,10,平面图,-11,防火分区图,-12,平顶布置图,-,20,20,立面图、剖面图,30,30,使用单元、特殊空间大样图（客房、教室、演播室、报告厅、厨房、特殊实验室等）,40,40,核心筒,-41,楼梯坡道,-42,扶梯电梯,-43,卫生间,-44,阳台、屋顶平台,-,50,50,设备用房（变电所、消防泵房、冷冻机房、锅炉房、换热间等）,60,60,门窗表及其大样图、幕墙立面大样图,70,70,墙身大样图,80,其它详图（,1/50,比例以下的节点详图）,90,修改通知单,14,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,4.0,建,筑专业施工图的基本构,成,4.02,万科任港路项目的例子,多子项工程，,一般由建筑专业负责人进行子项拆分；编制项目子项构成表。,可有通用图子项，以减少重复工作量。,对于大型工程，,应有专业负责人提出统一技术标准和通用构造做法。,15,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,4.0,建,筑专业施工图的基本构,成,4.03,专项设计与计算书,消防设计,设计总说明中需有消防设计专篇,包括总图、防火分区、安全疏散、防排烟设计、防火构造等,强条密集、安全至上,须有疏散人数与宽度、疏散距离的计算（与防火分区合并）,节能设计,绿色 生态 提高建筑使用的舒适性,各地有自己的地标要求与细则,施工图需附节能计算书才算完整,无障碍设计,包括总图与单体两方面,总图：人行道、广场、机动车位等,单体：入口坡道、电梯、卫生间、通道、无障碍居室、客房等,无障碍还涉及一些细节构造、专用设施、无障碍标识等内容。,16,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,4.0,建,筑专业施工图的基本构,成,4.04,建筑设计单位与专项深化设计公司、咨询机构的关系,酒店管理咨询机构,国际品牌酒店公司,国内知名酒店品牌,专业酒店管理顾问公司,舞台设备工艺公司、声学顾问,绿色 生态 提高建筑使用的舒适性,各地有自己的地标要求与细,绿建咨询机构,国内绿建星际评估,国际,LEED,认证评估,其它专业咨询机构,厨艺公司,灯光照明公司,日照计算、节能计算,消防性能化评估,交通评估,体育工艺顾问,建筑,设计,单位,钢结构专项设计,我院一次设计完成、钢结构公司负责深化，我院审核。,直接由幕墙公司或钢结构厂家深化设计,幕墙专项设计,我院提出设计形式、尺寸、性能要求，有幕墙公司深化设计，我院审核,复杂幕墙形式可在施工图阶段介入,景观设计咨询公司,一般单独分包设计,也可我院完成。,室内设计咨询公司,一般单独分包设计,也可我院完成。,设计总包,17,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,5.0,施工图设计基础培训系列预告,时间安排,培训主题,执行人,2013-4-12,2013-4-12,0.,新人入职培训（制图标准、图框标识、岀图流程及归档等）,肖艳文,2013-5-15,2013-5-31,1.,施工图概述及总平面设计,连津,/,潘朝辉,2013-6-1,2013-6-15,2.,无障碍、面积计算专题培训,林琳,2013-6-15,2013-6-30,3.,地下室设计,高增元,2013-7-1,2013-7-15,4.,消防专题培训（消防设计概念、公建、居建）,王玫,/,洪世宣,2013-7-15,2013-7-30,5.,平面详图设计（楼梯、卫生间、局部大样）,林琳,2013-8-15,2013-8-30,6.,墙身构造与幕墙系统介绍（侧重幕墙与土建的交接）,成栋,2013-9-15,2013-9-30,7.,防水设计（屋面、地下室、用水房间及防水构造）,姜都,2013-10-15,2013-10-30,8.,安全防护专题培训（侧重必须注意的安全设计问题）,肖艳文,2013-11-15,2013-11-30,9.,节能专题培训,肖艳文,18,最后发表几句感言：,优秀的建筑师都能画一手好的施工图；,绘图也是思维，一定要学会思考，不要死画图；,要画好施工图，需多去工地。,同济大学建筑设计研究院（集团）有限公司,TONGJI ARCHITECTURAL DESIGN(GROUP)CO.,LTD.,总结,19,
