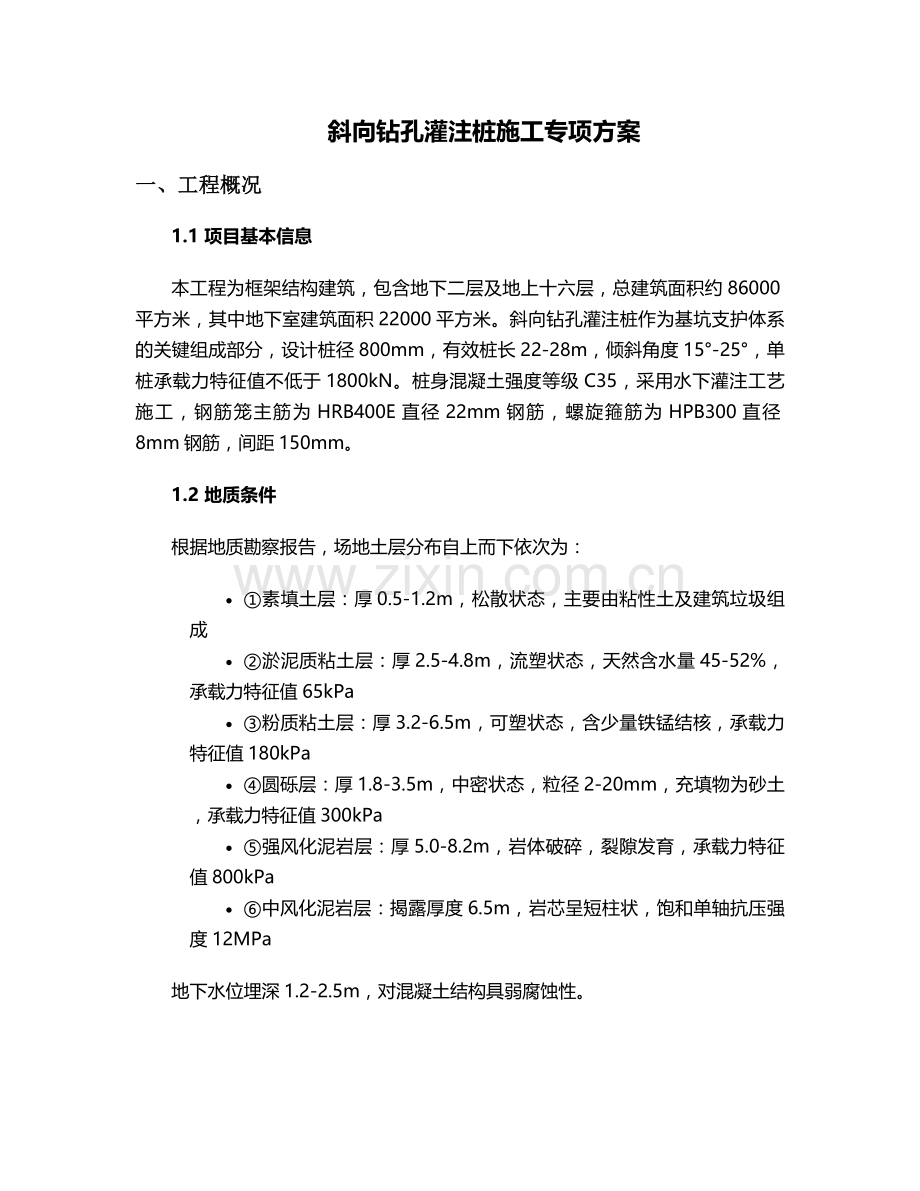

斜向钻孔灌注桩施工专项方案
一、工程概况
1.1 项目基本信息
本工程为框架结构建筑，包含地下二层及地上十六层，总建筑面积约86000平方米，其中地下室建筑面积22000平方米。斜向钻孔灌注桩作为基坑支护体系的关键组成部分，设计桩径800mm，有效桩长22-28m，倾斜角度15°-25°，单桩承载力特征值不低于1800kN。桩身混凝土强度等级C35，采用水下灌注工艺施工，钢筋笼主筋为HRB400E直径22mm钢筋，螺旋箍筋为HPB300直径8mm钢筋，间距150mm。
1.2 地质条件
根据地质勘察报告，场地土层分布自上而下依次为：
· ①素填土层：厚0.5-1.2m，松散状态，主要由粘性土及建筑垃圾组成
· ②淤泥质粘土层：厚2.5-4.8m，流塑状态，天然含水量45-52%，承载力特征值65kPa
· ③粉质粘土层：厚3.2-6.5m，可塑状态，含少量铁锰结核，承载力特征值180kPa
· ④圆砾层：厚1.8-3.5m，中密状态，粒径2-20mm，充填物为砂土，承载力特征值300kPa
· ⑤强风化泥岩层：厚5.0-8.2m，岩体破碎，裂隙发育，承载力特征值800kPa
· ⑥中风化泥岩层：揭露厚度6.5m，岩芯呈短柱状，饱和单轴抗压强度12MPa
地下水位埋深1.2-2.5m，对混凝土结构具弱腐蚀性。

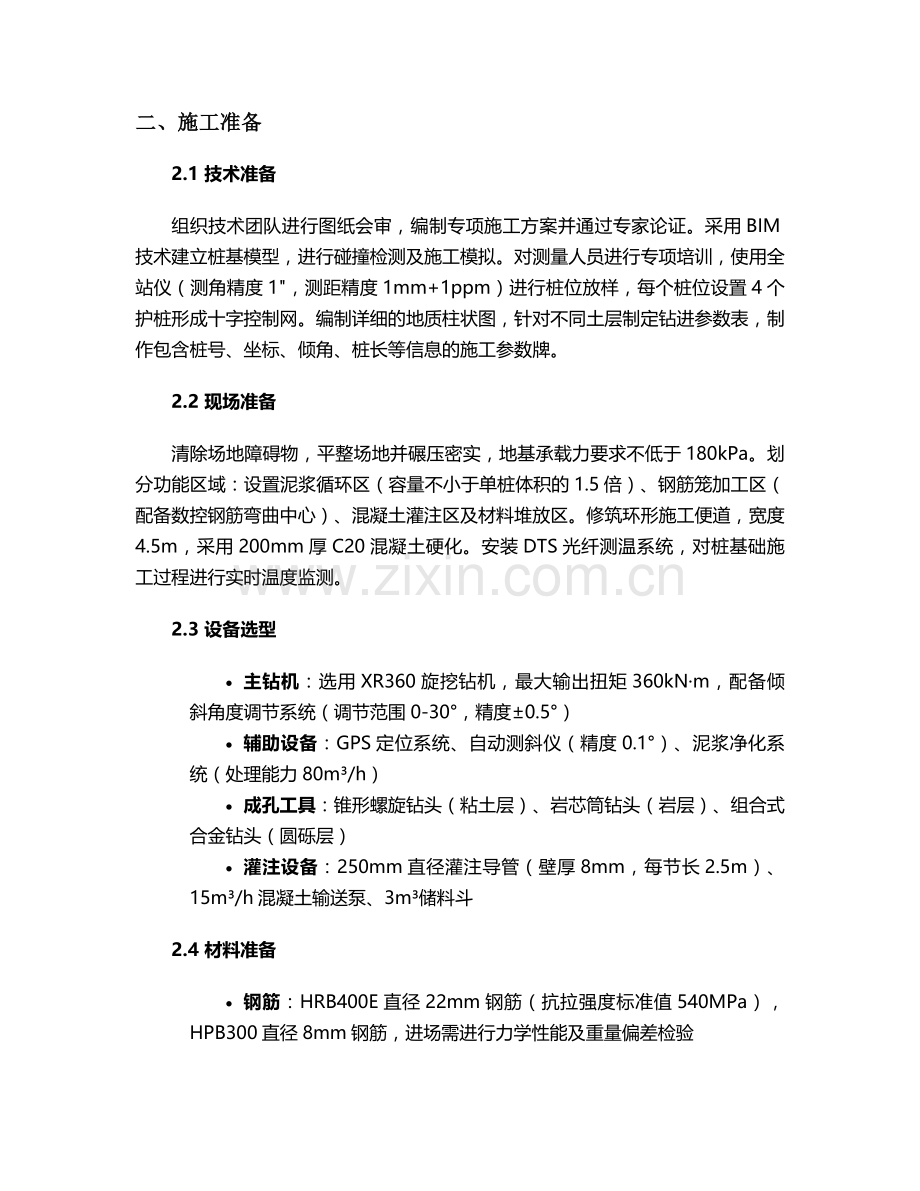

二、施工准备
2.1 技术准备
组织技术团队进行图纸会审，编制专项施工方案并通过专家论证。采用BIM技术建立桩基模型，进行碰撞检测及施工模拟。对测量人员进行专项培训，使用全站仪（测角精度1"，测距精度1mm+1ppm）进行桩位放样，每个桩位设置4个护桩形成十字控制网。编制详细的地质柱状图，针对不同土层制定钻进参数表，制作包含桩号、坐标、倾角、桩长等信息的施工参数牌。
2.2 现场准备
清除场地障碍物，平整场地并碾压密实，地基承载力要求不低于180kPa。划分功能区域：设置泥浆循环区（容量不小于单桩体积的1.5倍）、钢筋笼加工区（配备数控钢筋弯曲中心）、混凝土灌注区及材料堆放区。修筑环形施工便道，宽度4.5m，采用200mm厚C20混凝土硬化。安装DTS光纤测温系统，对桩基础施工过程进行实时温度监测。
2.3 设备选型
· 主钻机：选用XR360旋挖钻机，最大输出扭矩360kN·m，配备倾斜角度调节系统（调节范围0-30°，精度±0.5°）
· 辅助设备：GPS定位系统、自动测斜仪（精度0.1°）、泥浆净化系统（处理能力80m³/h）
· 成孔工具：锥形螺旋钻头（粘土层）、岩芯筒钻头（岩层）、组合式合金钻头（圆砾层）
· 灌注设备：250mm直径灌注导管（壁厚8mm，每节长2.5m）、15m³/h混凝土输送泵、3m³储料斗
2.4 材料准备
· 钢筋：HRB400E直径22mm钢筋（抗拉强度标准值540MPa），HPB300直径8mm钢筋，进场需进行力学性能及重量偏差检验
· 混凝土：采用P.O42.5水泥，中砂（细度模数2.6-3.0），5-25mm连续级配碎石，掺加聚羧酸系高性能减水剂，设计坍落度200±20mm，扩展度≥500mm，初凝时间≥8h
· 泥浆材料：钠基膨润土（蒙脱石含量≥75%）、纯碱（Na₂CO₃）、CMC（羧甲基纤维素），按试验确定配合比制备
三、关键施工工艺
3.1 桩位精准控制
采用"三级复核"制度：测量工程师使用全站仪放样桩位，偏差控制在5mm内；施工员使用测绳复核桩位与护桩间距；钻机操作员利用钻机自带GPS系统进行最终定位。在护筒顶部焊接定位钢板，开设十字槽用于钻头导向，护筒埋设深度2.5-3.0m，高出地面300mm，周围用粘土分层夯实。
3.2 斜向成孔工艺
3.2.1 钻机就位调整
钻机安装在可调节倾斜工作平台上，通过液压系统调整钻架角度至设计值，使用双轴倾角仪双向监测，确保钻进过程中角度偏差不超过0.5°。钻杆与钻头连接采用万向节装置，保证动力传递效率。
3.2.2 分级钻进参数
· 淤泥质粘土：钻压80-100kN，转速15-20r/min，泥浆比重1.20-1.25，进尺速度0.5-0.8m/min
· 粉质粘土：钻压100-120kN，转速20-25r/min，泥浆比重1.15-1.20，进尺速度0.8-1.2m/min
· 圆砾层：钻压120-150kN，转速10-15r/min，泥浆比重1.25-1.30，进尺速度0.3-0.5m/min
· 强风化泥岩：钻压150-180kN，转速8-12r/min，泥浆比重1.20-1.25，进尺速度0.2-0.4m/min
每钻进3m进行一次孔斜检测，使用陀螺测斜仪从孔口开始每0.5m记录一次数据，绘制实际孔斜曲线与设计曲线对比分析。
3.3 泥浆制备与循环
采用膨润土（6%）+纯碱（0.5%）+CMC（0.05%）+水（93.45%）的配比制备泥浆，新浆性能指标：比重1.08-1.12，粘度22-25s，含砂率≤2%，胶体率≥98%。设置三级泥浆净化系统：振动筛（筛孔1.5mm）→旋流器（分离粒度≥20μm）→离心分离机（分离精度5μm），循环泥浆经处理后含砂率控制在4%以内。泥浆池采用钢筋混凝土结构（壁厚300mm），设置液位报警器和pH值在线监测仪。
3.4 钢筋笼制作与安装
钢筋笼在专用胎架上制作，采用"长线法"施工工艺，主筋连接采用直螺纹套筒（等级I级），丝头加工长度28mm，连接后外露丝扣不超过2p。每隔2m设置一道加强箍筋（直径16mm），在加强箍筋上焊接导向垫块（每侧3块，厚50mm，强度C35）。钢筋笼分节长度9m，采用专用吊具（四点起吊）吊装，安装时使用"倾角保持器"确保钢筋笼倾斜角度与成孔角度一致。主筋保护层厚度70mm，允许偏差±10mm。
3.5 清孔作业
采用"气举反循环"清孔工艺，导管下至孔底以上300mm，压缩空气压力0.6-0.8MPa，风量12m³/min。清孔分两次进行：第一次成孔后清孔30min，第二次在钢筋笼安装后、灌注混凝土前进行。清孔验收标准：孔底沉渣厚度≤50mm，泥浆比重1.10-1.15，粘度18-22s，含砂率≤4%。使用沉渣检测仪（精度1mm）进行孔底沉渣测量，每10min测一次，直至满足要求。
3.6 水下混凝土灌注
混凝土坍落度控制在200±20mm，初凝时间≥8h，采用罐车运输（运输时间≤45min），到场后每车检测坍落度。导管使用前进行水密性试验（压力0.6MPa，持压30min无渗漏），安装时底部距孔底300-500mm。采用"剪球法"灌注，首灌量不小于3.5m³，确保导管埋深≥1.0m。灌注过程中导管埋深控制在2-6m，提升速度≤0.3m/min，每5min测量一次混凝土面高度。桩顶超灌高度1.2m，灌注完成后24h内进行超声波检测。
四、质量控制要点
4.1 成孔质量控制
建立"三检制"质量管控体系：
· 自检：班组每钻进5m检查一次孔径（超声波孔径仪，精度±5mm）、孔斜
· 互检：质检员对每根桩进行成孔质量验收
· 专检：监理工程师对桩位偏差（允许值50mm）、孔深（允许值+300mm/-50mm）进行抽检
对地质条件复杂段（如圆砾层与岩层交界处）加密检测频次，发现孔斜超差时采用"渐进式纠偏法"，每次纠偏角度不超过1°。
4.2 混凝土质量控制
在搅拌站和施工现场分别设置混凝土试验室，进行配合比动态调整。采用回弹-取芯综合法检测混凝土强度，每个台班制作3组标准养护试块（150mm×150mm×150mm）和1组同条件养护试块。使用混凝土含气量测定仪（精度±0.1%）控制含气量在3-5%，氯离子含量≤0.06%，碱含量≤3.0kg/m³。
4.3 倾斜度控制
开发专用"双轴倾角控制系统"，实时监测钻杆倾斜角度和方位角，数据通过5G网络传输至监控平台。当偏差超过0.3°时自动报警，超过0.5°时钻机自动停机。每根桩成孔后使用电子测斜仪从孔口至孔底连续测量，生成倾斜度曲线图，作为验收依据。
4.4 过程监测与追溯
采用物联网技术建立"智慧工地"管理平台，对以下参数进行实时监测：
· 钻进参数：扭矩、钻压、转速、进尺速度
· 泥浆性能：比重、粘度、含砂率、pH值
· 混凝土指标：坍落度、扩展度、温度、压力
· 环境参数：噪声（≤70dB）、粉尘（≤0.5mg/m³）
所有数据保存不少于5年，形成可追溯的质量档案。
五、安全专项措施
5.1 设备安全
钻机安装验收合格后方可使用，设置"五限位"保护装置（高度、幅度、重量、倾角、扭矩）。定期对液压系统（油温≤80℃）、制动系统（制动距离≤1.5m）进行检测。电气设备采用TN-S接零保护系统，接地电阻≤4Ω，配备三级配电箱（漏电动作电流≤30mA，动作时间≤0.1s）。
5.2 高处作业
设置临边防护（高度1.2m，两道横杆），作业人员佩戴双钩安全带（抗拉力≥22kN）。搭设操作平台（面积≥1.5m×1.5m，承重≥2kN/m²），使用防坠器（坠落距离≤1.5m）。夜间施工设置LED泛光灯（照度≥50lux），危险区域设置声光报警器。
5.3 地质灾害防控
建立地质灾害预警系统，配备滑坡监测仪（精度0.1mm）、地下水位计（分辨率1mm）。雨季施工时，泥浆池周边设置500m临时排水沟和集水井（配备2台Φ150mm水泵）。制定坍孔应急预案，储备速凝混凝土（初凝时间≤15min）、钢护筒（长度6m）等应急物资。
5.4 有限空间作业
对桩孔进行气体检测（氧气≥19.5%，可燃气体≤0.5%），设置强制通风系统（风量≥3次/h）。作业人员配备四合一气体检测仪（响应时间≤30s），实行"双人双监护"制度，每次作业时间≤30min。
六、施工进度计划
采用Project软件编制四级进度计划体系：
· 总进度计划：60日历天完成120根桩施工
· 月进度计划：每月完成40根桩，划分为3个流水段
· 周进度计划：每周完成10根桩，明确各工序起止时间
· 日作业计划：每天完成1-2根桩，包含钻进、清孔、灌注等工序
关键线路：桩位放样→钻机就位→成孔→清孔→钢筋笼安装→混凝土灌注。配置3套钢筋笼加工设备，确保钢筋笼供应不滞后于成孔进度。建立进度预警机制，当实际进度滞后计划5%时，采取增加作业班组（由2个增至3个）、延长作业时间（每日2班制）等赶工措施。
七、环境保护措施
7.1 噪声控制
选用低噪声设备（昼间≤70dB，夜间≤55dB），对钻机设置隔声罩（降噪量≥25dB）。合理安排施工时间，噪声大的工序（如成孔）安排在6:00-22:00进行。在场地边界设置声屏障（高度3m，吸声系数0.8），安装噪声在线监测仪（精度±1dB）。
7.2 废水处理
设置三级沉淀池（总容积50m³），废水经处理后回用（回用率≥80%）。安装pH自动调节系统，投加NaOH溶液将pH值控制在6-9。钻渣经压滤机（处理能力50m³/h）脱水后，含水率≤30%，运至指定消纳场。
7.3 扬尘治理
场区主要道路采用雾炮车（覆盖半径30m）定时洒水（每日4次），料场设置防风抑尘网（高度4m，抑尘率≥85%）。水泥罐安装袋式除尘器（过滤效率99.9%），钢筋笼加工区设置焊接烟尘净化器（风量1200m³/h）。
7.4 固废管理
建筑垃圾分类存放，可回收物（钢筋头、废金属）回收率≥95%。生活垃圾由环卫部门定期清运，医疗废物（废手套、口罩）交由专业单位处置。危险废物（废机油、废泥浆）建立管理台账，执行"五联单"制度。
八、验收标准与流程
8.1 验收标准
· 成孔质量：孔位偏差≤50mm，孔径允许偏差±50mm，孔深≥设计值，倾斜度≤1%
· 钢筋笼：主筋间距±10mm，箍筋间距±20mm，保护层厚度±10mm，笼顶标高±50mm
· 混凝土：强度≥设计值，桩身完整性Ⅰ类桩≥90%，Ⅱ类桩≤10%，无Ⅲ、Ⅳ类桩
8.2 检测方法
· 低应变法：检测数量100%，采用反射波法（激振方式：力锤、电火花）
· 声波透射法：对直径≥800mm的桩进行100%检测，声测管采用Φ57mm×3mm钢管
· 钻芯法：抽检数量≥总桩数的10%，取芯直径100mm，每孔截取3组芯样
· 静载试验：抽检数量3根，采用慢速维持荷载法，最大试验荷载3600kN
8.3 验收流程
施工单位自检→监理验收→第三方检测→设计单位确认→业主验收。每个验收环节需形成书面记录，包含检查项目、实测数据、评定结果等信息，验收合格后方可进行下道工序。
九、应急预案
9.1 坍孔处理
当发生轻微坍孔时，立即提高泥浆比重（至1.30-1.40），保持水头高度。严重坍孔时，立即停止钻进，回填粘土至坍孔位置以上2m，静置24h后采用小冲程钻进。配备应急钢护筒（长度6m，直径900mm），必要时进行全孔护筒跟进。
9.2 卡钻处理
根据不同卡钻类型采取对应措施：
· 泥包卡钻：启动泥浆净化系统，降低泥浆粘度，上下活动钻具（幅度≤1m）
· 落物卡钻：使用打捞钩、磁铁等工具清除落物，必要时采用水下切割
· 缩径卡钻：采用扩孔钻头进行扩孔，每提升0.5m进行一次扫孔
9.3 混凝土堵管
预防措施：导管连接时加密封圈，混凝土坍落度控制在200±20mm。发生堵管时，采用"双管振动法"：在导管顶部安装振动器，同时用铁锤敲击导管。若30min内无法疏通，立即更换备用导管，重新清孔后灌注。
9.4 触电事故
现场配备2台应急发电机（功率200kW），确保停电时安全照明。设置触电急救点，配备绝缘手套、绝缘靴、漏电保护器测试仪等设备。对作业人员进行触电急救培训，掌握"八字方针"：迅速脱离电源、就地急救处理、准确实施救治、持续心肺复苏。
本方案实施过程中，将根据现场实际情况动态调整，所有变更需履行审批手续。建立施工技术档案，包含隐蔽工程验收记录、检测报告、质量评定等资料，确保工程质量可追溯。
