日照钢质卷帘门施工方案
一、项目概况与编制依据
1. 项目概况
本项目为日照市钢质卷帘门安装工程，涵盖住宅、商业及办公楼等多种建筑类型，共计安装钢质卷帘门500扇。门体采用双轨吊挂式结构，选用厚度≥1.2mm的冷轧钢板制作，表面经喷塑处理，具备防盗、防火（耐火极限≥3.0h）、保温及隔音功能。项目地点位于山东省日照市，施工范围包括门体制作、运输、安装、调试及售后服务，需满足《建筑设计防火规范》（GB50016-2014）及《建筑门窗安装及验收规范》（GB50210-2001）等标准要求。
2. 编制依据
· 法律法规：《中华人民共和国建筑法》《建设工程质量管理条例》等；
· 技术标准：《建筑设计防火规范》（GB50016-2014）、《钢质防火卷帘通用技术条件》（GB14102-2005）、《建筑门窗设计规范》（GB50073-2013）；
· 设计文件：由XX建筑设计有限公司提供的施工图纸及技术交底文件；
· 合同要求：与业主签订的工程承包合同中关于质量、进度及安全的相关条款。
二、施工组织设计
1. 项目管理组织机构
采用矩阵式管理结构，设立以下部门：
· 项目管理部：负责整体进度控制、成本核算及合同管理；
· 施工管理部：统筹现场施工组织、技术交底及工序协调；
· 质量管理部：执行材料验收、工序检验及竣工验收；

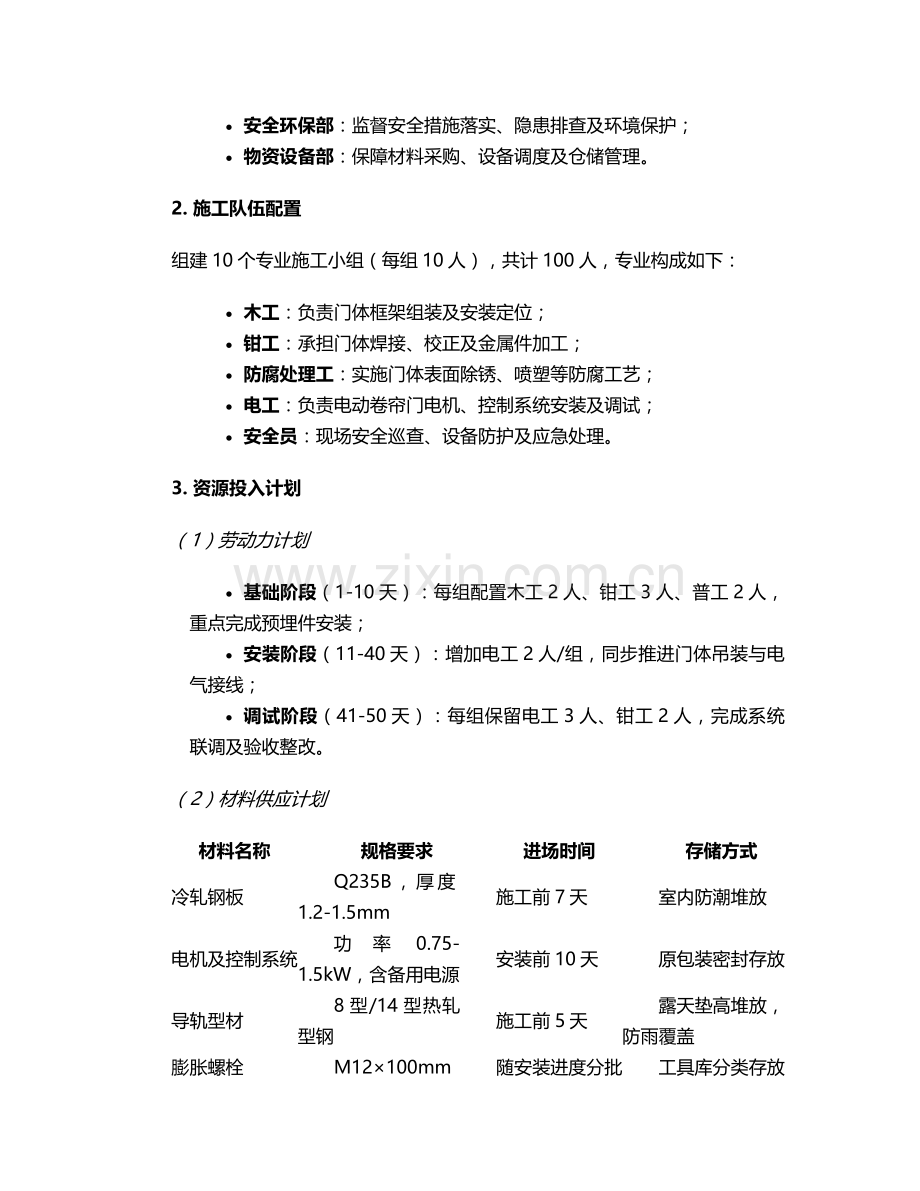

· 安全环保部：监督安全措施落实、隐患排查及环境保护；
· 物资设备部：保障材料采购、设备调度及仓储管理。
2. 施工队伍配置
组建10个专业施工小组（每组10人），共计100人，专业构成如下：
· 木工：负责门体框架组装及安装定位；
· 钳工：承担门体焊接、校正及金属件加工；
· 防腐处理工：实施门体表面除锈、喷塑等防腐工艺；
· 电工：负责电动卷帘门电机、控制系统安装及调试；
· 安全员：现场安全巡查、设备防护及应急处理。
3. 资源投入计划
（1）劳动力计划
· 基础阶段（1-10天）：每组配置木工2人、钳工3人、普工2人，重点完成预埋件安装；
· 安装阶段（11-40天）：增加电工2人/组，同步推进门体吊装与电气接线；
· 调试阶段（41-50天）：每组保留电工3人、钳工2人，完成系统联调及验收整改。
（2）材料供应计划
材料名称
规格要求
进场时间
存储方式
冷轧钢板
Q235B，厚度1.2-1.5mm
施工前7天
室内防潮堆放
电机及控制系统
功率0.75-1.5kW，含备用电源
安装前10天
原包装密封存放
导轨型材
8型/14型热轧型钢
施工前5天
露天垫高堆放，防雨覆盖
膨胀螺栓
M12×100mm不锈钢材质
随安装进度分批
工具库分类存放
（3）主要施工设备
设备名称
型号规格
数量（台）
用途说明
电焊机
BX-200
10
门体焊接及预埋件固定
电锤
ZIC-22
20
墙体打孔及膨胀螺栓安装
卷门机
JJM-3
10
门体吊装及位置调整
水平仪
DS3
10
导轨及门体水平度校准
喷塑设备
静电喷涂机
2
门体表面防腐处理
三、施工工艺与技术措施
1. 门体制作流程
（1）钢材加工
· 下料：采用数控切割机按图纸尺寸切割钢板，允许偏差≤±1mm；
· 成型：使用折弯机将钢板加工为帘片，曲率半径误差≤0.5mm；
· 焊接：采用二氧化碳气体保护焊焊接框架，焊脚高度≥5mm，无夹渣、气孔缺陷；
· 校正：通过压力机对焊接变形部位进行校正，平面度误差≤2mm/m。
（2）防腐处理
· 除锈：喷砂处理达到Sa2.5级标准，表面粗糙度50-80μm；
· 底漆：喷涂环氧富锌底漆1道，干膜厚度≥60μm；
· 面漆：静电喷涂聚脂粉末涂料2道，总厚度≥120μm，附着力达到GB/T 9286-1998中2级要求。
2. 现场安装工艺
（1）测量放线
· 复核洞口尺寸，允许偏差：宽度≤±5mm，高度≤±3mm，对角线差≤5mm；
· 弹出导轨安装基准线，确保两侧导轨垂直度偏差≤1.5mm/m，全长偏差≤3mm。
（2）预埋件安装
· 采用M16膨胀螺栓固定导轨支架，埋深≥100mm，抗拔力≥15kN；
· 支架间距≤600mm，焊接固定后涂刷防锈漆两道。
（3）门体吊装
· 使用专用吊具将门体吊装至轨道内，调整帘片与导轨间隙为3-5mm；
· 安装卷轴轴承座，确保卷轴水平度误差≤0.5mm/m，轴向窜动≤1mm。
（4）电气安装
· 电机接线严格区分相线、零线及接地线，接地电阻≤4Ω；
· 限位开关安装位置偏差≤10mm，确保门体升降到位后自动停止。
3. 关键技术措施
（1）防变形控制
· 焊接时采用对称施焊法，减少焊接应力；
· 门体安装后设置临时支撑，待混凝土嵌缝强度达到70%后拆除。
（2）噪音控制
· 电机与卷轴连接采用弹性联轴器，降低传动噪音；
· 导轨内侧粘贴尼龙条，摩擦面硬度≤邵氏60度。
（3）防火密封
· 导轨顶部加装50mm高防火岩棉，与楼板间隙用防火泥填塞；
· 帘片之间采用企口式连接，重叠量≥10mm，缝隙处填充防火膨胀条。
四、质量控制标准
1. 分项工程验收标准
（1）门体制作
· 帘片厚度实测偏差≤±0.05mm，两对角线差≤3mm；
· 焊接强度：抗拉强度≥350MPa，弯曲试验无裂纹。
（2）安装工程
检验项目
允许偏差
检验方法
导轨垂直度
≤1.5mm/m
2m靠尺+塞尺
门体运行速度
0.15-0.25m/s
秒表计时，测量行程10m
噪音值
≤65dB（距门1m处）
声级计A加权测量
耐火性能
≥3.0h
按GB/T 7633-2008标准测试
2. 质量保证措施
· 材料验收：每批钢材、电机需提供出厂合格证及检测报告，抽样进行力学性能试验；
· 工序检验：实行“三检制”（自检、互检、专检），重点工序（如焊接、防腐）留存影像资料；
· 成品保护：门体安装后覆盖保护膜，电机接线端用绝缘胶带密封，避免受潮。
五、安全生产与文明施工
1. 安全防护措施
· 高空作业：2m以上作业必须佩戴双钩安全带，脚手架搭设需通过承载力验算（≥2kN/m²）；
· 临时用电：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，0.1s动作）；
· 焊接作业：配备移动式灭火器材，作业点下方设置防火毯，与易燃物保持≥5m安全距离。
2. 文明施工要求
· 场地管理：材料堆放分区挂牌，废料日产日清，施工道路保持宽度≥3m；
· 噪音控制：夜间（22:00-6:00）禁止使用切割机、电锤等强噪音设备；
· 扬尘防治：现场裸土覆盖率100%，出入口设置洗车平台，车辆冲洗后方可离场。
3. 应急预案
· 火灾事故：立即切断电源，使用干粉灭火器初期扑救，同时拨打119，组织人员疏散；
· 触电事故：迅速拉闸断电，对伤者实施心肺复苏，拨打120急救；
· 高处坠落：启用应急担架，保护伤者脊柱，严禁随意移动，等待专业医护处理。
六、施工进度计划
1. 总进度安排（总工期50天）
· 第1-5天：图纸会审、技术交底、材料进场验收；
· 第6-15天：洞口测量、预埋件安装及混凝土浇筑；
· 第16-35天：门体分批次吊装、导轨固定及电气接线；
· 第36-45天：单机调试、系统联调及功能测试；
· 第46-50天：竣工资料整理、业主验收及问题整改。
2. 进度保障措施
· 采用Project软件编制四级进度计划（总计划、月计划、周计划、日计划），每周召开进度协调会；
· 关键材料（如电机、导轨）储备3天用量，避免供应延误；
· 配置2套备用设备（电焊机、电锤），应对设备故障影响。
七、验收标准与流程
1. 验收内容
· 外观检查：门体表面平整，无划痕、鼓泡，色泽均匀，连接件无外露；
· 功能测试：手动/电动启闭灵活，限位准确，运行噪音≤65dB；
· 安全装置：烟感/温感探测器联动正常，备用电源切换时间≤30s；
· 资料审查：隐蔽工程记录、材料合格证、检测报告等文件齐全。
2. 验收程序
1. 施工单位自检合格后提交验收申请；
2. 监理工程师组织初验，提出整改意见；
3. 整改完成后，业主、设计、监理及施工单位共同进行竣工验收；
4. 验收合格签署《工程竣工验收证书》，进入保修期。
八、售后服务
1. 保修范围
· 门体结构保修2年，电机及控制系统保修1年；
· 免费提供技术培训（业主方2名维护人员），提供操作手册及维修图纸。
2. 响应机制
· 接到故障通知后2小时内响应，24小时内到场处理；
· 定期回访（3个月/次），检查门体运行状况，提供保养建议。
本方案针对日照地区气候特点（夏季高温多雨、冬季多风），在材料选型、防腐处理及安装工艺上进行专项优化，确保钢质卷帘门在-15℃~60℃环境下稳定运行。施工过程中严格执行国家现行规范，通过科学管理与技术创新，实现工程质量、安全与进度的有机统一。
