支柱结构施工专项方案
第一章 工程概况
1.1 结构设计参数
本工程支柱结构采用C40钢筋混凝土框架柱体系，设计总高度28.5m，共6层结构，柱网间距8.4m×8.4m。标准柱截面尺寸为600mm×600mm，底层柱截面放大至800mm×800mm，柱内配置16根直径25mm的HRB400E纵向钢筋，箍筋采用直径10mm的HRB400E钢筋，加密区间距100mm，非加密区间距200mm。柱顶设置150mm厚钢筋混凝土托梁，与上部钢结构进行刚性连接。
1.2 地质条件
根据岩土工程勘察报告，场地土层分布自上而下依次为：①素填土（厚0.5-1.2m）；②粉质黏土（厚2.3-3.8m，地基承载力特征值fak=180kPa）；③中风化石灰岩（厚层状分布，地基承载力特征值fak=3000kPa）。地下水位埋深6.8-8.2m，对混凝土结构具弱腐蚀性。
1.3 施工范围
本方案涵盖支柱结构的测量放线、钢筋工程、模板工程、混凝土工程、预埋件安装及成品保护等施工内容，包含从±0.000以下300mm至屋顶女儿墙底部的所有混凝土柱体施工。
第二章 施工准备
2.1 技术准备
组织技术人员进行图纸会审，重点复核柱体定位尺寸、钢筋配置、节点构造等关键信息，编制钢筋翻样图和模板配板图。对施工班组进行三级技术交底，内容包括：柱体轴线定位偏差控制标准（≤3mm）、钢筋保护层厚度要求（30mm）、模板垂直度允许偏差（≤5mm/2m）、混凝土坍落度控制范围（180±20mm）等关键技术参数。

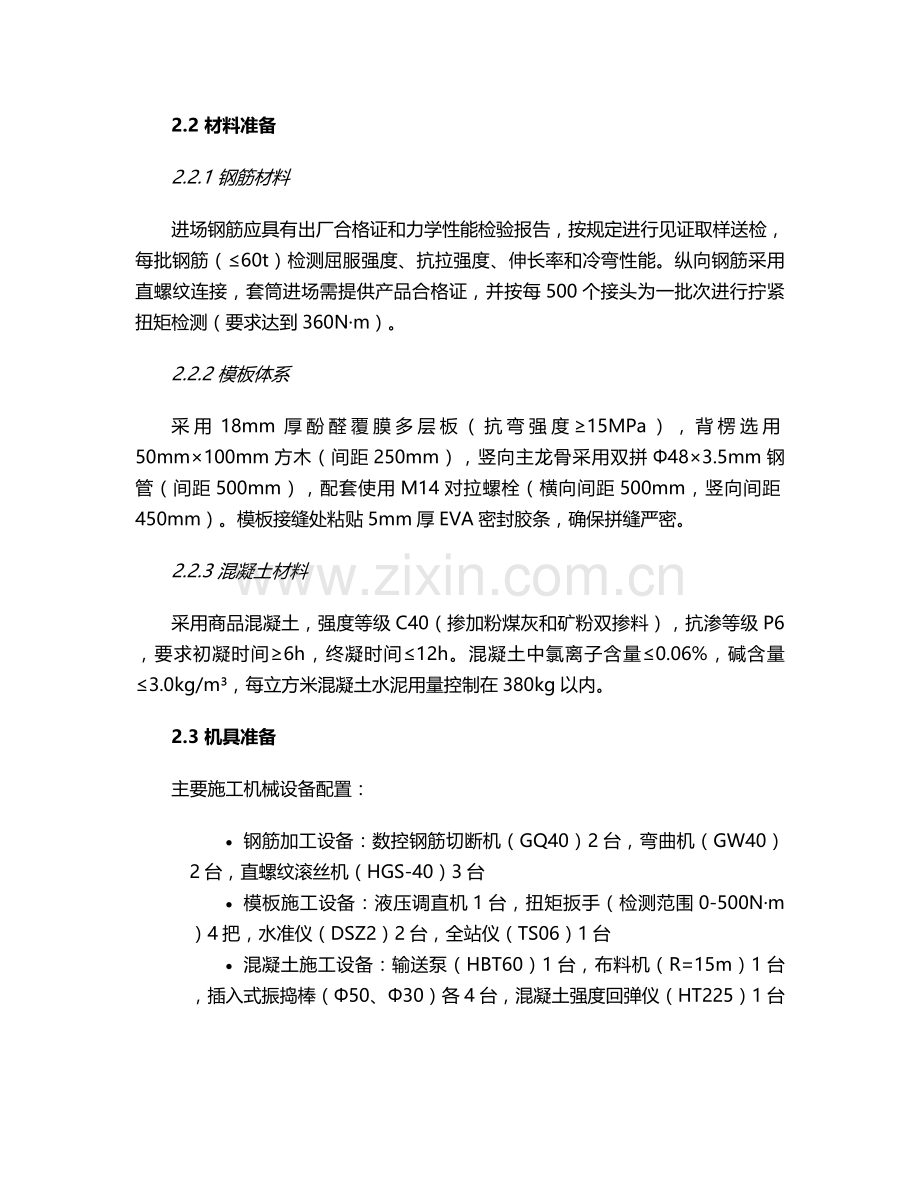

2.2 材料准备
2.2.1 钢筋材料
进场钢筋应具有出厂合格证和力学性能检验报告，按规定进行见证取样送检，每批钢筋（≤60t）检测屈服强度、抗拉强度、伸长率和冷弯性能。纵向钢筋采用直螺纹连接，套筒进场需提供产品合格证，并按每500个接头为一批次进行拧紧扭矩检测（要求达到360N·m）。
2.2.2 模板体系
采用18mm厚酚醛覆膜多层板（抗弯强度≥15MPa），背楞选用50mm×100mm方木（间距250mm），竖向主龙骨采用双拼Φ48×3.5mm钢管（间距500mm），配套使用M14对拉螺栓（横向间距500mm，竖向间距450mm）。模板接缝处粘贴5mm厚EVA密封胶条，确保拼缝严密。
2.2.3 混凝土材料
采用商品混凝土，强度等级C40（掺加粉煤灰和矿粉双掺料），抗渗等级P6，要求初凝时间≥6h，终凝时间≤12h。混凝土中氯离子含量≤0.06%，碱含量≤3.0kg/m³，每立方米混凝土水泥用量控制在380kg以内。
2.3 机具准备
主要施工机械设备配置：
· 钢筋加工设备：数控钢筋切断机（GQ40）2台，弯曲机（GW40）2台，直螺纹滚丝机（HGS-40）3台
· 模板施工设备：液压调直机1台，扭矩扳手（检测范围0-500N·m）4把，水准仪（DSZ2）2台，全站仪（TS06）1台
· 混凝土施工设备：输送泵（HBT60）1台，布料机（R=15m）1台，插入式振捣棒（Φ50、Φ30）各4台，混凝土强度回弹仪（HT225）1台
第三章 主要施工工艺
3.1 测量放线工程
3.1.1 轴线控制
采用"外控法"进行轴线定位，在±0.000层设置6个轴线控制基准点（埋设200×200×10mm钢板），使用全站仪进行闭合导线测量，平面位置允许偏差≤2mm。每层柱施工前，利用激光投线仪将基准轴线引测至施工层，设置轴线控制线（距柱边500mm），采用50m钢卷尺进行柱距复核，相对偏差控制在1/5000以内。
3.1.2 标高控制
在建筑物四大角设置4个标高基准点，采用二等水准测量进行闭合校验，误差≤3mm。每层柱施工时，在柱钢筋上测设+1.000m标高控制线（红漆标识），使用水准仪进行校核，确保层高误差≤±5mm，全高误差≤±30mm。
3.2 钢筋工程
3.2.1 钢筋加工
钢筋表面应洁净无损伤，油渍、漆污和铁锈等应在使用前清除干净。钢筋切断按翻样图进行，允许偏差±10mm；弯钩加工应符合设计要求，HRB400E钢筋末端135°弯钩的弯弧内直径≥5d（d为钢筋直径），平直段长度≥10d。直螺纹接头加工后应进行牙形检验，丝头长度允许偏差±2mm，并用保护帽密封。
3.2.2 钢筋绑扎
1. 柱筋定位：在基础顶面（或楼板面）弹出柱边线和钢筋位置线，按线摆放纵向钢筋，确保钢筋间距均匀（允许偏差±10mm）。采用塑料垫块控制保护层厚度（强度≥C40，数量每m²≥4个），垫块应错开布置。
2. 纵向钢筋连接：底层柱钢筋采用直螺纹连接，接头位置设在距楼板面≥1000mm处，同一截面内接头率≤50%（错开距离≥35d）。连接时应用扭矩扳手拧紧，外露丝扣控制在1-2个螺距。上层柱钢筋采用电渣压力焊连接，焊剂选用HJ431型，焊接接头距弯起点≥10d，接头处钢筋轴线偏移≤0.1d且≤2mm。
3. 箍筋安装：箍筋应与纵向钢筋垂直设置，弯钩叠合处沿柱高交错布置。梁柱节点核心区箍筋必须加密（间距100mm），采用"套箍法"施工，确保数量和间距准确。柱顶与托梁交接处，应增设3道附加箍筋（直径12mm，间距50mm）。
3.3 模板工程
3.3.1 模板设计
采用18mm厚多层板+50×100mm方木（竖楞）+双拼Φ48钢管（横楞）+对拉螺栓体系，模板拼缝采用企口式搭接（宽度20mm）。阴阳角处模板应加工成45°斜角对接，确保棱角方正。柱模底部设置清扫口（100×100mm），浇筑前清理杂物后封堵。
3.3.2 模板安装
1. 安装顺序：定位放线→安装柱脚模板→绑扎钢筋→安装柱身模板→安装对拉螺栓→安装支撑体系→调整垂直度→验收
2. 安装要点：
· 模板组装前应涂刷水性脱模剂（严禁使用废机油），拼缝处粘贴密封胶条
· 采用"四合一"支撑体系（钢管斜撑、扫地杆、水平拉杆、剪刀撑），扫地杆距地≤200mm，水平拉杆步距≤1500mm
· 每根柱设置4道斜撑（双向），与地面夹角45°-60°，底部固定在预埋钢筋环上
· 模板垂直度调整采用线锤（≥2m）和全站仪双控，允许偏差≤3mm/m，且全高≤15mm
3.4 混凝土工程
3.4.1 混凝土浇筑
1. 浇筑前准备：
· 检查模板拼缝严密性、支撑稳定性及钢筋保护层厚度，办理隐蔽工程验收
· 柱模内洒水湿润（不得有积水），柱底部浇筑50mm厚与混凝土同配比的水泥砂浆
· 混凝土运输时间≤90min，入模温度控制在5-35℃，坍落度损失≤20mm/h
2. 浇筑工艺：
· 采用"分层浇筑、斜面推进"方式，分层厚度≤500mm，使用标尺杆控制分层高度
· 振捣棒插入下层混凝土50mm，振捣时间15-30s（至混凝土表面泛浆、不再下沉、无气泡逸出），振捣点间距≤500mm，避免碰撞钢筋和模板
· 柱高超过3m时采用串筒下料（每节长度1.5m，内径≥200mm），混凝土自由倾落高度≤2m
· 浇筑至柱顶时，应超灌50mm（待初凝前凿除），确保柱顶混凝土密实
3.4.2 混凝土养护
1. 常温养护：浇筑完成后12h内覆盖塑料薄膜（四周封闭），浇水养护≥14d，保持混凝土表面湿润（每天浇水次数≥4次）
2. 冬期养护：当环境温度≤5℃时，采用综合蓄热法养护，模板外覆盖阻燃棉被，柱顶设置碘钨灯加热（保证混凝土内部温度≥10℃），临界强度达到设计强度75%后方可拆模
3. 养护期间混凝土强度未达到1.2MPa前，不得在柱体上堆放物料或进行后续施工
3.5 预埋件施工
3.5.1 预埋件加工
预埋件采用Q235B钢板（厚度10-16mm），锚筋为直径12mm的HPB300钢筋（L型，长度≥15d），采用E43型焊条焊接（焊缝高度≥6mm）。预埋件表面平整度偏差≤3mm，锚筋位置偏差≤10mm。
3.5.2 预埋件安装
1. 定位固定：根据图纸要求在模板上弹设预埋件位置线，采用M5螺栓将预埋件固定在模板内侧（螺栓孔设在预埋件非受力区）
2. 位置调整：利用水准仪和卷尺进行三维定位复核，平面位置偏差≤10mm，标高偏差≤5mm，平面平整度偏差≤3mm
3. 防腐处理：预埋件外露表面涂刷两道环氧富锌底漆（干膜厚度≥60μm），焊接部位补涂防腐涂料
第四章 质量控制措施
4.1 钢筋工程质量控制
1. 原材料控制：每批钢筋进场需进行力学性能和重量偏差检验，不合格产品严禁使用
2. 加工质量：钢筋弯钩角度偏差≤5°，直螺纹丝头牙型饱满（无断牙、秃牙），通止规检验合格率100%
3. 安装质量：
· 纵向钢筋间距：±10mm（用卡尺检查，每构件检查2个断面）
· 保护层厚度：±5mm（用专用测厚仪检查，每构件检查5点）
· 直螺纹接头扭矩值：320-360N·m（扭矩扳手检测，每500个接头抽查3个）
4.2 模板工程质量控制
1. 模板验收标准：
· 轴线位置：≤5mm（全站仪检查，每柱4个方向）
· 截面尺寸：+4mm，-5mm（用钢卷尺检查，每柱2个断面）
· 垂直度：≤3mm/m（用2m靠尺检查，每柱2个方向）
· 表面平整度：≤5mm（用2m靠尺检查，每柱4个面）
2. 稳定性控制：对拉螺栓拧紧扭矩≥40N·m（扭矩扳手检测），支撑体系立杆基础应夯实（铺设50mm厚木板），立杆间距≤1200mm，扫地杆距地≤200mm
4.3 混凝土工程质量控制
1. 强度控制：每50m³混凝土留置1组标准养护试块，每楼层留置2组同条件养护试块（用于拆模强度检验），试块养护环境温度20±2℃，相对湿度≥95%
2. 外观质量：表面平整度≤8mm，垂直度≤10mm/全高，不得有蜂窝（面积≤0.02m²）、孔洞（深度≤保护层厚度）、露筋（长度≤100mm）等缺陷
3. 结构实体检测：
· 混凝土强度：采用回弹-取芯法检测（每个检验批≥3个构件）
· 钢筋保护层厚度：采用电磁感应法检测（每个构件检测5点，合格率≥90%）
· 轴线位置：全站仪检测，允许偏差≤15mm（全高）
第五章 安全文明施工
5.1 安全防护措施
1. 高处作业防护：
· 柱施工搭设操作平台（满铺50mm厚木板，设1.2m高防护栏杆和180mm高挡脚板）
· 作业人员佩戴双钩安全带（高挂低用），攀登作业使用固定式直梯（梯宽≥400mm，踏步间距≤300mm）
2. 临时用电安全：
· 施工机具实行"一机一闸一漏"保护（漏电动作电流≤30mA，动作时间≤0.1s）
· 夜间施工照明采用36V安全电压（潮湿环境使用12V），行灯灯头有保护罩
3. 消防安全：
· 施工现场配置ABC干粉灭火器（每50m²1组，每组2具），易燃易爆材料单独存放（距离明火点≥30m）
· 焊接作业办理动火证，设置接火斗（铺防火毯），配备看火人
5.2 文明施工管理
1. 材料管理：钢筋、模板等材料分类堆放（设标识牌，注明规格、数量、检验状态），钢筋原材离地≥200mm（垫木间距≤2m）
2. 扬尘控制：施工现场主要道路硬化（C20混凝土，厚度150mm），出入口设置洗车槽（长6m，宽3m，深度0.3m），裸土覆盖率100%（采用防尘网覆盖）
3. 噪声控制：夜间施工（22:00-6:00）噪声≤55dB（A），振捣棒使用低噪声型（≤85dB），模板拆除采用液压拆除设备
第六章 施工进度计划
6.1 进度安排
施工阶段
工作内容
持续时间（天）
资源配置（人数）
准备阶段
测量放线、材料进场
5
测量工4人、材料工6人
钢筋工程
钢筋加工、绑扎
8
钢筋工20人
模板工程
模板安装、验收
6
木工15人
混凝土工程
浇筑、养护
7
混凝土工12人
验收阶段
结构验收、整改
3
质检员4人
6.2 进度保证措施
1. 资源保障：钢筋、模板等主要材料提前7天进场，保证连续施工；高峰期投入作业人员≥50人（分两班制）
2. 技术保障：复杂节点采用BIM技术预拼装（如梁柱节点、预埋件位置），提前发现并解决施工冲突
3. 机械保障：配备备用振捣棒4台、发电机（200kW）1台，确保停电时混凝土浇筑不受影响
第七章 应急预案
7.1 模板坍塌事故应急处置
1. 预警机制：设置模板沉降观测点（每柱2个），监测频率1次/2h，当沉降量≥5mm时立即停止施工
2. 应急响应：发生坍塌时，立即启动一级应急响应，组织人员疏散（向上风向撤离），设置警戒区（半径10m），使用生命探测仪搜索被困人员
3. 救援措施：采用液压顶杆支撑稳定未坍塌部分，使用切割设备破除模板（严禁盲目清理），同时拨打119请求专业救援
7.2 混凝土浇筑中断应急处置
1. 预防措施：浇筑前检查混凝土运输路线，与搅拌站签订应急供应协议（保证2h内可调集备用罐车3辆）
2. 中断处理：当浇筑中断≥2h时，应在施工缝处设置垂直施工缝（插入Φ16mm钢筋，间距500mm，长度600mm），施工缝表面凿毛（露出石子），清理干净后涂刷界面剂（水泥基渗透结晶型）
3. 恢复浇筑：待已浇筑混凝土强度≥1.2MPa后，方可继续浇筑，新老混凝土结合部位加强振捣（振捣时间延长50%）
7.3 触电事故应急处置
1. 现场急救：立即切断电源（使用绝缘工具拉闸或用干燥木棒挑开电线），将伤员移至通风干燥处，检查呼吸心跳（如停止立即进行心肺复苏）
2. 医疗救援：轻度电击伤者（局部灼伤）立即用无菌纱布包扎，送医院治疗；重度电击伤者（出现昏迷）立即拨打120，途中持续进行生命体征监测
3. 事故调查：组织电气专业人员检查线路（使用兆欧表检测绝缘电阻，≥0.5MΩ），查明触电原因（如漏电保护器失效、违规操作等）
第八章 验收标准与程序
8.1 分项工程验收
1. 钢筋工程：检查钢筋规格、数量、间距、保护层厚度、接头质量等（允许偏差符合GB50204-2015表5.5.3要求），验收合格签署《钢筋工程隐蔽验收记录》
2. 模板工程：检查模板尺寸、标高、垂直度、接缝严密性、支撑稳定性等，验收合格签署《模板工程验收记录》
3. 混凝土工程：检查混凝土强度（试块报告）、外观质量、尺寸偏差等，验收合格签署《混凝土结构分项工程检验批质量验收记录》
8.2 结构验收
1. 验收条件：
· 所有分项工程验收合格
· 结构实体检测合格（强度、保护层厚度、轴线位置）
· 施工技术资料完整（包含原材料合格证、试验报告、隐蔽验收记录等）
2. 验收程序：
· 施工单位自检合格后提交验收申请
· 监理单位组织预验收（整改合格后）
· 建设单位组织设计、勘察、施工、监理单位进行四方验收
· 验收合格签署《混凝土结构子分部工程质量验收记录》
本方案未尽事宜，应严格按照现行国家标准《混凝土结构工程施工质量验收规范》（GB50204-2015）、《建筑施工模板安全技术规范》（JGJ162-2008）及设计文件要求执行。施工过程中如遇设计变更，应及时办理变更洽商手续，按变更后要求施工。
