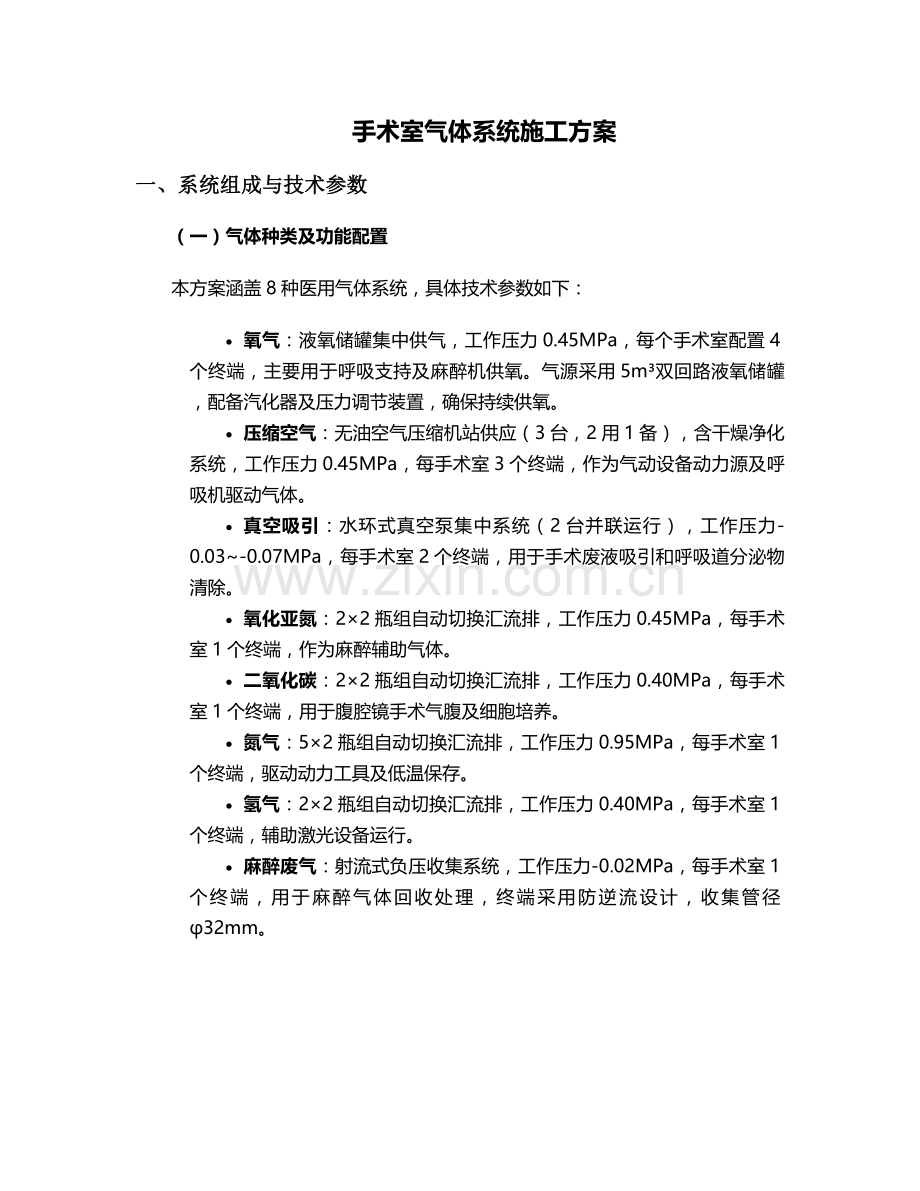

手术室气体系统施工方案
一、系统组成与技术参数
（一）气体种类及功能配置
本方案涵盖8种医用气体系统，具体技术参数如下：
· 氧气：液氧储罐集中供气，工作压力0.45MPa，每个手术室配置4个终端，主要用于呼吸支持及麻醉机供氧。气源采用5m³双回路液氧储罐，配备汽化器及压力调节装置，确保持续供氧。
· 压缩空气：无油空气压缩机站供应（3台，2用1备），含干燥净化系统，工作压力0.45MPa，每手术室3个终端，作为气动设备动力源及呼吸机驱动气体。
· 真空吸引：水环式真空泵集中系统（2台并联运行），工作压力-0.03~-0.07MPa，每手术室2个终端，用于手术废液吸引和呼吸道分泌物清除。
· 氧化亚氮：2×2瓶组自动切换汇流排，工作压力0.45MPa，每手术室1个终端，作为麻醉辅助气体。
· 二氧化碳：2×2瓶组自动切换汇流排，工作压力0.40MPa，每手术室1个终端，用于腹腔镜手术气腹及细胞培养。
· 氮气：5×2瓶组自动切换汇流排，工作压力0.95MPa，每手术室1个终端，驱动动力工具及低温保存。
· 氢气：2×2瓶组自动切换汇流排，工作压力0.40MPa，每手术室1个终端，辅助激光设备运行。
· 麻醉废气：射流式负压收集系统，工作压力-0.02MPa，每手术室1个终端，用于麻醉气体回收处理，终端采用防逆流设计，收集管径φ32mm。
（二）系统构成
· 气源设备层：液氧储罐区设置压力报警装置及紧急切断阀；汇流排间配备气体泄漏报警装置，所有气瓶储存区温度控制在≤40℃，远离火源≥10m，氧化亚氮与氧气气瓶间距≥5m。
· 管道输送层：主管采用316L不锈钢无缝钢管（管径φ25~φ50mm），支管采用TP2紫铜管（管径φ8~φ15mm）。压力调节装置设置二级减压，气源端0.6MPa减压至终端0.45MPa，所有正压管道安装超压排放安全阀（开启压力0.47MPa）。
· 终端设备层：采用国标ISO7396-1标准气体终端插座，每个手术间配置嵌入式气体面板（含压力显示及报警功能），终端插拔寿命测试需≥10000次，确保长期使用稳定性。
二、施工准备与资源配置
（一）技术准备
1. 图纸深化设计：管道走向避开强电磁场（与电力电缆间距≥0.5m），气体终端定位与手术台、麻醉机位置匹配（误差≤50mm）。绘制管道轴测图并标注坡度，其中真空管道坡度≥0.3%，确保废液顺利排放。
2. 材料验收标准：不锈钢管内壁粗糙度Ra≤1.6μm，进场前进行脱脂处理；铜管弯曲半径≥3倍管径，无裂纹、凹陷等缺陷。阀门气密性测试压力为1.5倍工作压力，保压30min无泄漏方可使用。
（二）施工组织
· 人员配置：项目经理（持机电工程一级建造师证）1人，管道工程师（医用气体专项资质）2人，持证焊工（氩弧焊、钎焊资格）4人，质量检查员（持医用气体检测证书）1人，确保施工团队专业资质符合要求。
· 设备配置：配备管道脱脂设备（超声波清洗机，容量50L）、精密压力测试装置（量程0~1.6MPa，精度0.4级）、医用气体分析仪（检测精度±0.1%）及无尘施工设备（HEPA过滤通风系统），保障施工精度与环境洁净度。
三、主要施工流程
（一）管道安装工艺
1. 管道预制：不锈钢管采用机械切割（切口垂直度偏差≤0.5mm），铜管采用专用割刀切割，管口内外去毛刺。预制管段进行编号标记，密封端口防止污染，避免杂物进入管道系统。
2. 连接方式：不锈钢主管采用氩弧焊（背面充氩保护，焊缝系数1.0），铜管支管采用银基钎焊（含银量56%，焊剂选用QJ102），阀门接口采用双卡套式连接（预紧力矩18~22N·m），确保连接紧密无泄漏。
3. 支架安装：采用L40×4角钢制作专用支架，水平管支架间距：不锈钢管≤1.5m，铜管≤1.0m；垂直管支架间距：不锈钢管≤2.0m，铜管≤1.5m。支架与管道之间加3mm厚氯丁橡胶绝缘垫，防止电化学腐蚀。
（二）系统调试流程
1. 分段吹扫：压缩空气吹扫压力0.6MPa，流速≥20m/s，持续15min；氧气管道进行氮气置换，确保含氧量≤0.5%为合格；真空系统抽真空至-0.08MPa，保压2h压力回升≤5%。
2. 压力测试：正压系统试验压力0.675MPa（1.5倍工作压力），保压1h压降≤0.02MPa；真空系统抽至-0.09MPa，关闭真空泵30min压力回升≤0.01MPa。泄漏量测试按GB50951标准，允许泄漏率≤0.05L/h·m。
3. 功能测试：自动切换装置模拟瓶组压力下降至0.8MPa，切换时间≤5s；报警系统在压力低于0.35MPa或高于0.5MPa时触发声光报警（响应时间≤2s）；氧气终端最大流量≥100L/min，压降≤0.02MPa，确保满足手术高峰期需求。
四、质量控制措施
（一）关键工序控制点
1. 脱脂处理：不锈钢管道采用四氯化碳浸泡30min后，无油压缩空气吹干；铜管用酒精脱脂布擦拭，紫外线检测无荧光反应；阀门组件拆卸清洗阀芯，装配后进行气密性测试，确保系统洁净度。
2. 接地系统：汇流排间设置接地极（镀锌角钢50×5，埋深0.8m），管道每隔30m设置接地点，接地电阻≤4Ω，静电接地与保护接地共用接地体（冲击接地电阻≤10Ω），防止静电危害。
3. 清洁度控制：施工人员佩戴无尘手套及鞋套，管道安装中断时，端口采用塑料堵头密封。系统吹扫后，用白绸布检查无可见颗粒物，确保气体输送洁净。
（二）质量记录要求
· 材料追溯记录：包含材质证明、出厂合格证、检测报告等，确保材料质量可追溯。
· 焊接记录：记录焊工编号、焊接参数、无损检测报告（X光探伤Ⅰ级合格），保障焊接质量。
· 压力试验记录：详细记录试验介质、压力值、保压时间、压降数据，作为验收依据。
· 隐蔽工程验收记录：含影像资料，记录管道坡度、支架间距、接地电阻测试等隐蔽工程情况。
五、安全管理规范
（一）施工安全
1. 动火作业：氧气管道动火办理特级动火证，配备灭火器材，动火点10m范围内清除可燃物，设置防火隔离带。焊接作业采用氩弧焊打底，严禁在带压管道上施焊，防止火灾爆炸事故。
2. 气体安全：建立气体泄漏应急处置预案，配备正压式呼吸器。气瓶储存严格分类，氧化性气体与还原性气体分开存放，搬运时轻装轻卸，防止气瓶碰撞变形。
3. 医疗安全：施工期间设置警示标识，与手术区域物理隔离，避免交叉感染。系统投用前进行生物净化处理（紫外线照射1h+甲醛熏蒸），真空系统设置防倒流装置，防止废液回流污染。
（二）施工人员安全培训
· 岗前培训：所有施工人员熟悉医用气体特性及安全操作规程，掌握应急处置技能。
· 持证上岗：焊工、电工等特种作业人员持有效资格证书，严禁无证操作。
· 个人防护：进入施工现场佩戴安全帽、防护眼镜、防静电工作服，高空作业系安全带，确保施工人员人身安全。
六、验收标准与流程
（一）分阶段验收
1. 隐蔽工程验收：检查管道坡度、支架间距、接地电阻测试结果，焊缝无损检测（X光探伤Ⅰ级合格），管道脱脂清洁度符合要求。
2. 单机试运转：空气压缩机连续运行8h，排气温度≤100℃；真空泵极限真空度≤-0.095MPa；汇流排切换装置动作10次无故障，确保设备运行稳定。
（二）系统验收
1. 第三方检测项目：气体成分分析（氧气纯度≥99.5%），压力波动测试（≤±5%工作压力），终端流量及压降测试，确保系统性能达标。
2. 竣工验收文件：包括竣工图（管道轴测图、设备布置图、系统原理图）、设备技术文件（说明书、合格证、保修卡）、检测报告（压力试验、泄漏测试、洁净度检测）及操作规程、维护手册，形成完整验收资料。
七、系统维护与培训
（一）维护计划
· 日常维护：每班次进行2次压力巡检并记录偏差值，每日1次过滤器排污，每周1次报警系统测试，确保系统运行参数正常。
· 定期维护：月检阀门气密性、终端接口紧固情况；季检管道支架紧固、接地电阻测试；年检全面压力测试、设备性能评估，及时发现并排除潜在故障。
（二）人员培训
· 操作培训：医护人员培训气体终端正确插拔方法、压力异常处置流程，确保临床使用规范。
· 维护培训：工程人员培训过滤器更换、阀门检修、泄漏检测方法，提升系统维护能力。
· 应急培训：组织气体泄漏处置演练，培训人员正确使用正压式呼吸器，掌握紧急切断阀操作，保障突发情况下的应急响应能力。
本方案严格遵循《医用气体系统设计规范》（GB 50951-2013）、《医院建筑设计规范》（GB 50057-2010）等标准，通过系统化施工管理，确保手术室气体系统安全、稳定、高效运行，为临床手术提供可靠保障。
