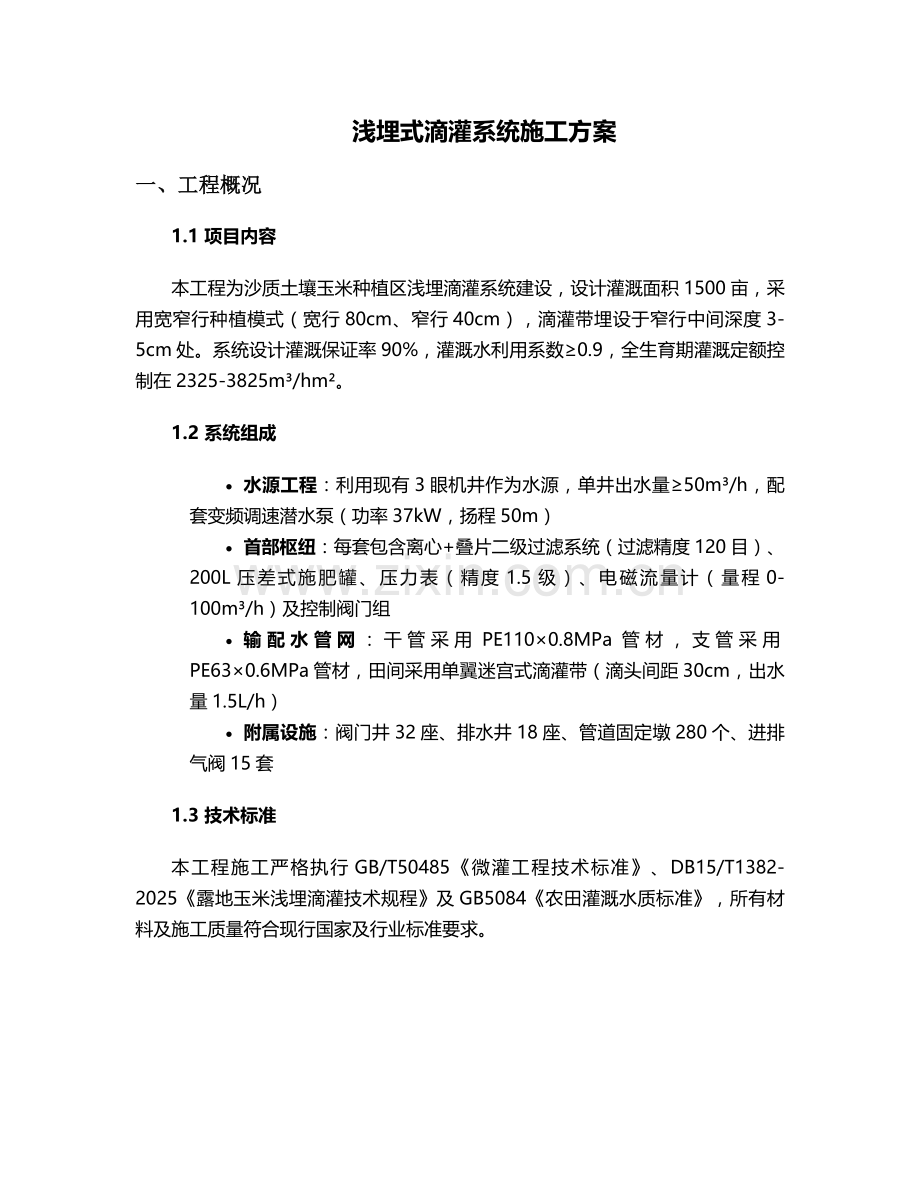

浅埋式滴灌系统施工方案
一、工程概况
1.1 项目内容
本工程为沙质土壤玉米种植区浅埋滴灌系统建设，设计灌溉面积1500亩，采用宽窄行种植模式（宽行80cm、窄行40cm），滴灌带埋设于窄行中间深度3-5cm处。系统设计灌溉保证率90%，灌溉水利用系数≥0.9，全生育期灌溉定额控制在2325-3825m³/hm²。
1.2 系统组成
· 水源工程：利用现有3眼机井作为水源，单井出水量≥50m³/h，配套变频调速潜水泵（功率37kW，扬程50m）
· 首部枢纽：每套包含离心+叠片二级过滤系统（过滤精度120目）、200L压差式施肥罐、压力表（精度1.5级）、电磁流量计（量程0-100m³/h）及控制阀门组
· 输配水管网：干管采用PE110×0.8MPa管材，支管采用PE63×0.6MPa管材，田间采用单翼迷宫式滴灌带（滴头间距30cm，出水量1.5L/h）
· 附属设施：阀门井32座、排水井18座、管道固定墩280个、进排气阀15套
1.3 技术标准
本工程施工严格执行GB/T50485《微灌工程技术标准》、DB15/T1382-2025《露地玉米浅埋滴灌技术规程》及GB5084《农田灌溉水质标准》，所有材料及施工质量符合现行国家及行业标准要求。

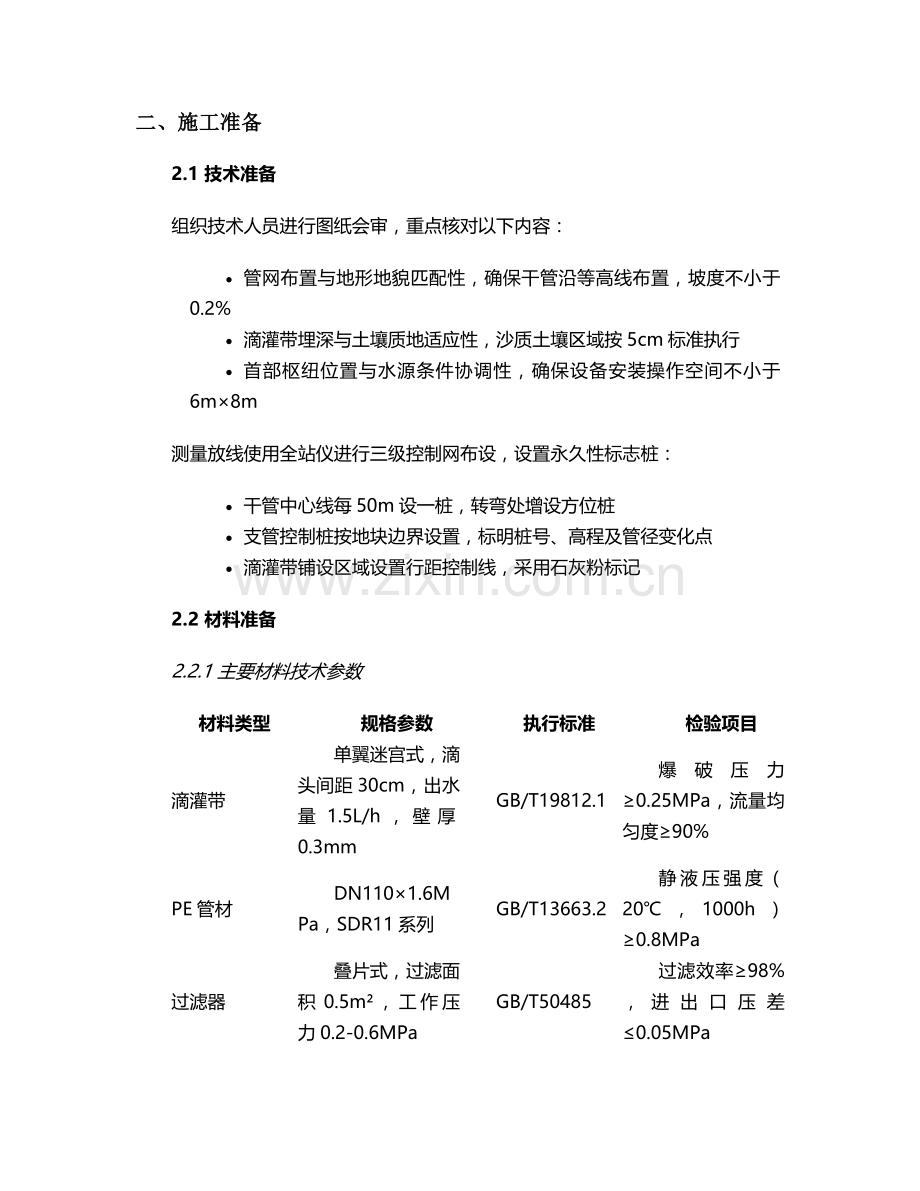

二、施工准备
2.1 技术准备
组织技术人员进行图纸会审，重点核对以下内容：
· 管网布置与地形地貌匹配性，确保干管沿等高线布置，坡度不小于0.2%
· 滴灌带埋深与土壤质地适应性，沙质土壤区域按5cm标准执行
· 首部枢纽位置与水源条件协调性，确保设备安装操作空间不小于6m×8m
测量放线使用全站仪进行三级控制网布设，设置永久性标志桩：
· 干管中心线每50m设一桩，转弯处增设方位桩
· 支管控制桩按地块边界设置，标明桩号、高程及管径变化点
· 滴灌带铺设区域设置行距控制线，采用石灰粉标记
2.2 材料准备
2.2.1 主要材料技术参数
材料类型
规格参数
执行标准
检验项目
滴灌带
单翼迷宫式，滴头间距30cm，出水量1.5L/h，壁厚0.3mm
GB/T19812.1
爆破压力≥0.25MPa，流量均匀度≥90%
PE管材
DN110×1.6MPa，SDR11系列
GB/T13663.2
静液压强度（20℃，1000h）≥0.8MPa
过滤器
叠片式，过滤面积0.5m²，工作压力0.2-0.6MPa
GB/T50485
过滤效率≥98%，进出口压差≤0.05MPa
2.2.2 材料验收流程
1. 进场材料需提供出厂合格证、检验报告，同一批次滴灌带每5000m抽样1卷进行流量均匀度测试
2. PE管材进行外观检查（无气泡、裂纹、凹陷），每批截取3段（1m长）进行静液压试验
3. 过滤器组装后进行1.5倍工作压力的水压试验，保压30min无渗漏
2.3 设备准备
设备类型
型号规格
数量
用途
挖掘机
PC200-8，斗容1.0m³
2台
管槽开挖、土方回填
热熔焊机
DWH-200，加热板温度180-200℃
2台
PE管材连接
浅埋滴灌播种机
2BMJ-4，配套动力80马力拖拉机
3台
同步完成播种与滴灌带铺设
打压泵
电动试压泵，最大压力1.6MPa
1台
管道压力试验
土壤水分测定仪
TDR300，测量深度0-100cm
2台
土壤墒情监测
三、主要施工流程
3.1 管槽开挖
3.1.1 施工参数
· 干管槽：深度1.0m，底宽0.8m，边坡1:0.5，坡顶距建筑物≥2m
· 支管槽：深度0.8m，底宽0.6m，边坡1:0.3，与干管连接采用45°斜交
· 转弯处开挖半径≥1.5倍管径，穿越田间道路时设置Φ160mm套管（埋深≥1.2m）
3.1.2 土方处理
· 表层耕作土（0-30cm）与底层土分开堆放，槽底预留10cm人工清底
· 土壤含水率高于25%时需晾晒至18-22%，采用轻型压路机（1.5t）压实，压实度≥90%
· 槽底铺设10cm厚细砂垫层，采用平板振捣器振捣密实
3.2 首部枢纽施工
3.2.1 基础施工
· 混凝土基座：C25混凝土，尺寸3m×4m×0.3m，预埋M16地脚螺栓（露出长度30mm）
· 设备基础分区域浇筑：水泵区高程-0.2m，过滤区高程±0.00，施肥区高程+0.1m
· 基座周边设置20cm宽排水沟，坡度1%，接入排水井
3.2.2 设备安装
安装顺序：潜水泵→逆止阀→离心过滤器→叠片过滤器→施肥装置→控制阀组
· 水泵安装水平偏差≤0.1mm/m，电机与水泵同轴度偏差≤0.05mm
· 过滤器按水流方向标记安装，进出口安装压力表（量程0-1.0MPa）
· 施肥罐与主管道间距≥1.5m，安装旁通阀及止回阀，防止肥料回流
3.3 管网安装
3.3.1 干管安装
· 管材切割采用专用割刀，切口与轴线垂直度偏差≤2°，去除毛刺
· 热熔连接参数：DN110管材加热时间45s，吸热时间15s，对接压力0.4MPa，冷却时间60s
· 管道安装允许偏差：轴线位置±50mm，高程±20mm，直线段每100m设置1个伸缩节
3.3.2 支管安装
· 采用承插式连接，橡胶密封圈涂抹硅基润滑脂，插入深度标记线
· 支管每隔50m设控制闸阀，末端安装冲洗阀（DN50）
· 地面支管采用沙袋固定，间距3m，转弯处增设混凝土镇墩（0.5m×0.5m×0.5m）
3.3.3 滴灌带铺设
与玉米播种同步进行，施工参数：
· 播种深度3-4cm，滴灌带位于种子侧下方2cm处
· 铺设速度3-5km/h，拖拉机行走直线度偏差≤50mm/100m
· 滴灌带连接采用专用直通接头，搭接长度≥10cm，接口处用土壤压实
3.4 系统调试
3.4.1 管道冲洗
· 干管冲洗：开启末端闸阀，流速≥1.5m/s，持续15min至水质清澈
· 支管冲洗：分段进行，每次开启3-5条支管，冲洗时间不少于10min
· 滴灌带冲洗：打开末端封堵，每50m检查出流情况，确保无堵塞
3.4.2 压力试验
· 干管试验压力1.0MPa，保压30min，压降≤0.05MPa为合格
· 支管试验压力0.8MPa，保压20min，同时检查所有接口无渗漏
· 系统运行压力调试：干管工作压力0.4-0.5MPa，支管0.2-0.3MPa，滴灌带入口压力≥0.15MPa
四、灌溉制度与水肥管理
4.1 灌溉制度
根据玉米生育期需水特性，全生育期灌水8-10次：
· 苗期（6月上中旬）：土壤含水量低于田间持水量60%时灌水，单次灌水量300m³/hm²，灌水周期15-20天
· 拔节期（7月上旬）：单次灌水量375m³/hm²，持续灌水时间4-5小时，湿润深度40-50cm
· 抽穗期（7月下旬）：单次灌水量450m³/hm²，灌水周期7-10天，确保土壤含水量达田间持水量75-80%
· 灌浆期（8月中下旬）：单次灌水量375m³/hm²，收获前15天停止灌水
4.2 施肥管理
采用水肥一体化技术，全生育期追肥3次：
1. 拔节期：尿素75kg/hm²+氯化钾30kg/hm²+腐殖酸类肥料2.25kg/hm²，肥料溶解浓度≤1%，施肥时间控制在2-3小时
2. 抽穗期：尿素45kg/hm²+磷酸二氢钾15kg/hm²，采用文丘里注肥器，施肥压力差0.05-0.1MPa
3. 灌浆期：尿素30kg/hm²+腐殖酸类肥料2.25kg/hm²，施肥后清水冲洗管道30分钟
五、质量控制措施
5.1 原材料控制
建立材料进场"三检制"：
· 自检：施工单位对滴灌带爆破压力、流量均匀度进行抽样测试
· 互检：班组间对PE管材外观、壁厚进行交叉检查
· 专检：监理工程师对过滤器过滤精度进行见证取样送检
5.2 施工过程控制
5.2.1 隐蔽工程验收
· 管槽基底处理：检查高程、压实度、地基承载力（≥120kPa）
· 管道接口：热熔接头卷边高度10-15mm，错边量≤10%壁厚
· 滴灌带埋深：采用钢卷尺随机抽检，每100m测3点，允许偏差±1cm
5.2.2 分项工程检验标准
项目
允许偏差
检验方法
检验频率
管槽底高程
±50mm
水准仪测量
每50m测1点
管道安装轴线
≤100mm/100m
全站仪测量
每100m测2点
滴灌带铺设直线度
≤50mm/100m
拉线测量
每500m测1段
系统流量均匀度
≥0.85
克里斯琴森系数法
每300亩测1区
5.3 竣工验收
竣工检验应包含以下内容：
1. 系统外观检查：管道无明显变形，阀门操作灵活
2. 性能测试：实测流量与设计值偏差≤5%，压力分布偏差≤10%
3. 资料验收：施工记录、材料合格证、隐蔽工程验收记录等齐全
六、安全施工措施
6.1 土方工程安全
· 管槽开挖深度超过3m时设置边坡支撑（采用φ48mm钢管脚手架，间距1.2m）
· 沟槽两侧1.5m范围内严禁堆土，堆土高度≤1.5m，距离槽边≥0.8m
· 每日开工前检查边坡稳定性，雨后复工需重新评估
6.2 电气安全
· 施工用电采用TN-S系统，设置三级配电两级保护，接地电阻≤4Ω
· 电动工具配备漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 水泵接线由持证电工操作，电机外壳可靠接地，电缆埋地深度≥0.5m
6.3 机械作业安全
· 挖掘机作业半径内设置警示区，配备专职安全员
· 热熔焊机操作人员佩戴耐高温手套和护目镜，工作区域配备灭火器
· 播种机作业时，严禁在机具下方进行维修，停机时放下安全支架
6.4 季节性施工措施
6.4.1 雨季施工
· 管槽周边设置30cm宽排水沟，配备Φ100mm潜水泵排水
· 材料仓库搭设防雨棚（高度≥2.5m，采用彩钢板围护）
· 焊接作业采取防风雨措施，环境湿度＞90%时停止作业
6.4.2 夏季施工
· 高温时段（11:00-15:00）调整为室内作业，施工现场配备防暑药品
· PE管材存放避免阳光直射，露天堆放时间≤7天
· 混凝土浇筑安排在气温低于30℃时进行，浇筑后覆盖保湿养护≥7天
七、系统维护管理
7.1 日常维护
· 过滤器：每周冲洗1-2次，压差≥0.07MPa时立即冲洗，叠片滤芯每季度更换1次
· 施肥装置：每次施肥后用清水冲洗，施肥罐每年进行压力试验（试验压力0.6MPa）
· 滴灌带：灌溉季节结束后回收，采用专用卷带机卷收，存放于干燥通风仓库
7.2 故障处理
故障类型
可能原因
处理措施
滴头堵塞
过滤不彻底，肥料结晶
用0.5%盐酸溶液冲洗，流量加大30%
管道爆管
压力过高，管材质量缺陷
更换受损管段，检查压力控制系统
流量不足
水泵扬程不够，管道泄漏
检测水泵性能，查找泄漏点修补
7.3 越冬管理
· 灌溉季节结束后，彻底排空管道积水，采用空压机分段吹扫（压力≤0.3MPa）
· 首部设备拆卸后入库保管，电机轴承加注润滑脂，过滤器滤芯清洗后密封保存
· 井房门窗加装保温层，水泵出口安装放空阀，防止冻裂
八、施工进度计划
本工程总工期45天，关键节点控制如下：
· 第1-5天：施工准备及测量放线
· 第6-15天：管槽开挖及基础处理
· 第16-25天：首部枢纽及干管安装
· 第26-35天：支管及滴灌带铺设
· 第36-40天：系统调试及试运行
· 第41-45天：竣工验收及资料移交
施工高峰期（第20-30天）投入劳动力80人，确保在玉米播种前（4月20日前）完成系统安装，具备灌溉条件。
