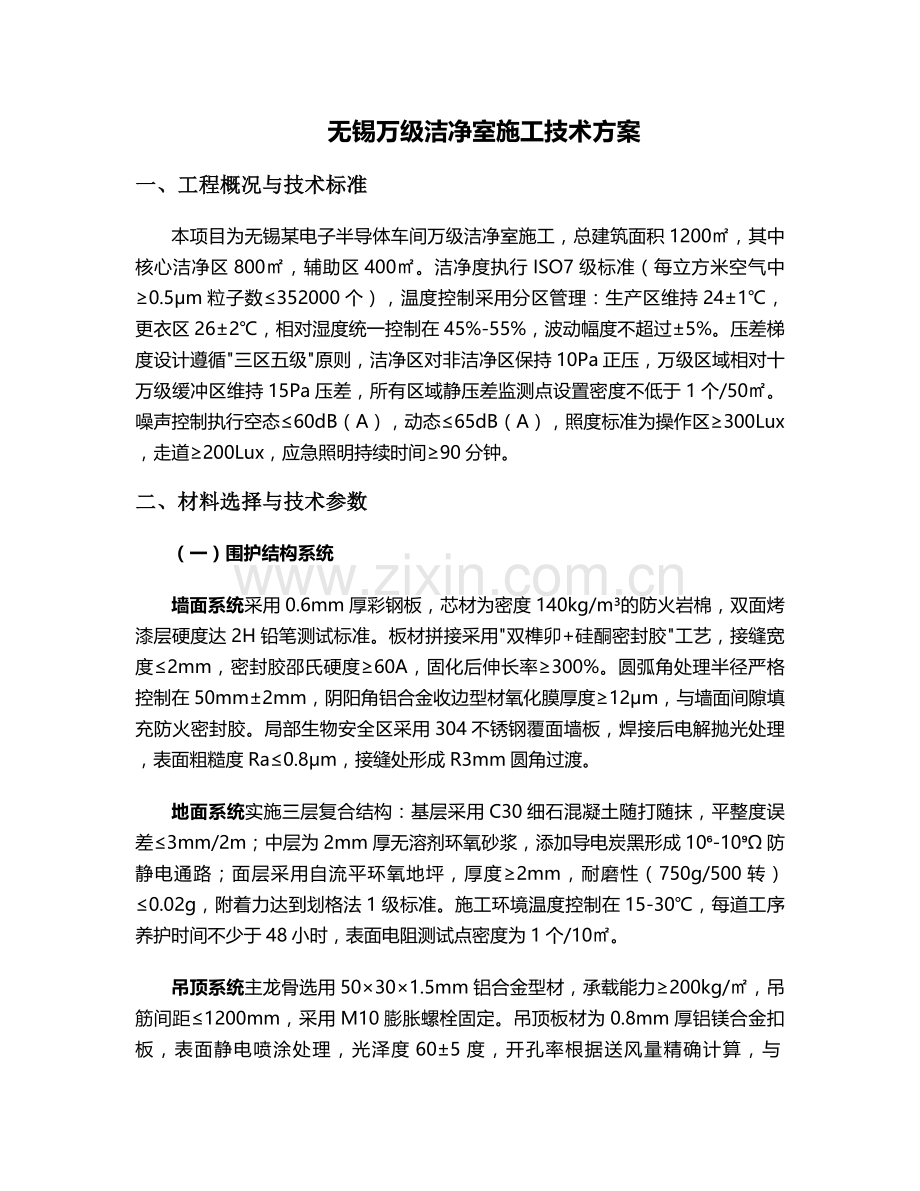

无锡万级洁净室施工技术方案
一、工程概况与技术标准
本项目为无锡某电子半导体车间万级洁净室施工，总建筑面积1200㎡，其中核心洁净区800㎡，辅助区400㎡。洁净度执行ISO7级标准（每立方米空气中≥0.5μm粒子数≤352000个），温度控制采用分区管理：生产区维持24±1℃，更衣区26±2℃，相对湿度统一控制在45%-55%，波动幅度不超过±5%。压差梯度设计遵循"三区五级"原则，洁净区对非洁净区保持10Pa正压，万级区域相对十万级缓冲区维持15Pa压差，所有区域静压差监测点设置密度不低于1个/50㎡。噪声控制执行空态≤60dB（A），动态≤65dB（A），照度标准为操作区≥300Lux，走道≥200Lux，应急照明持续时间≥90分钟。
二、材料选择与技术参数
（一）围护结构系统
墙面系统采用0.6mm厚彩钢板，芯材为密度140kg/m³的防火岩棉，双面烤漆层硬度达2H铅笔测试标准。板材拼接采用"双榫卯+硅酮密封胶"工艺，接缝宽度≤2mm，密封胶邵氏硬度≥60A，固化后伸长率≥300%。圆弧角处理半径严格控制在50mm±2mm，阴阳角铝合金收边型材氧化膜厚度≥12μm，与墙面间隙填充防火密封胶。局部生物安全区采用304不锈钢覆面墙板，焊接后电解抛光处理，表面粗糙度Ra≤0.8μm，接缝处形成R3mm圆角过渡。
地面系统实施三层复合结构：基层采用C30细石混凝土随打随抹，平整度误差≤3mm/2m；中层为2mm厚无溶剂环氧砂浆，添加导电炭黑形成10⁶-10⁹Ω防静电通路；面层采用自流平环氧地坪，厚度≥2mm，耐磨性（750g/500转）≤0.02g，附着力达到划格法1级标准。施工环境温度控制在15-30℃，每道工序养护时间不少于48小时，表面电阻测试点密度为1个/10㎡。
吊顶系统主龙骨选用50×30×1.5mm铝合金型材，承载能力≥200kg/㎡，吊筋间距≤1200mm，采用M10膨胀螺栓固定。吊顶板材为0.8mm厚铝镁合金扣板，表面静电喷涂处理，光泽度60±5度，开孔率根据送风量精确计算，与HVAC系统接口采用密封垫+压条双重密封。灯具、风口气密性处理达到静态泄漏率≤0.5%（在1000Pa压力下）。

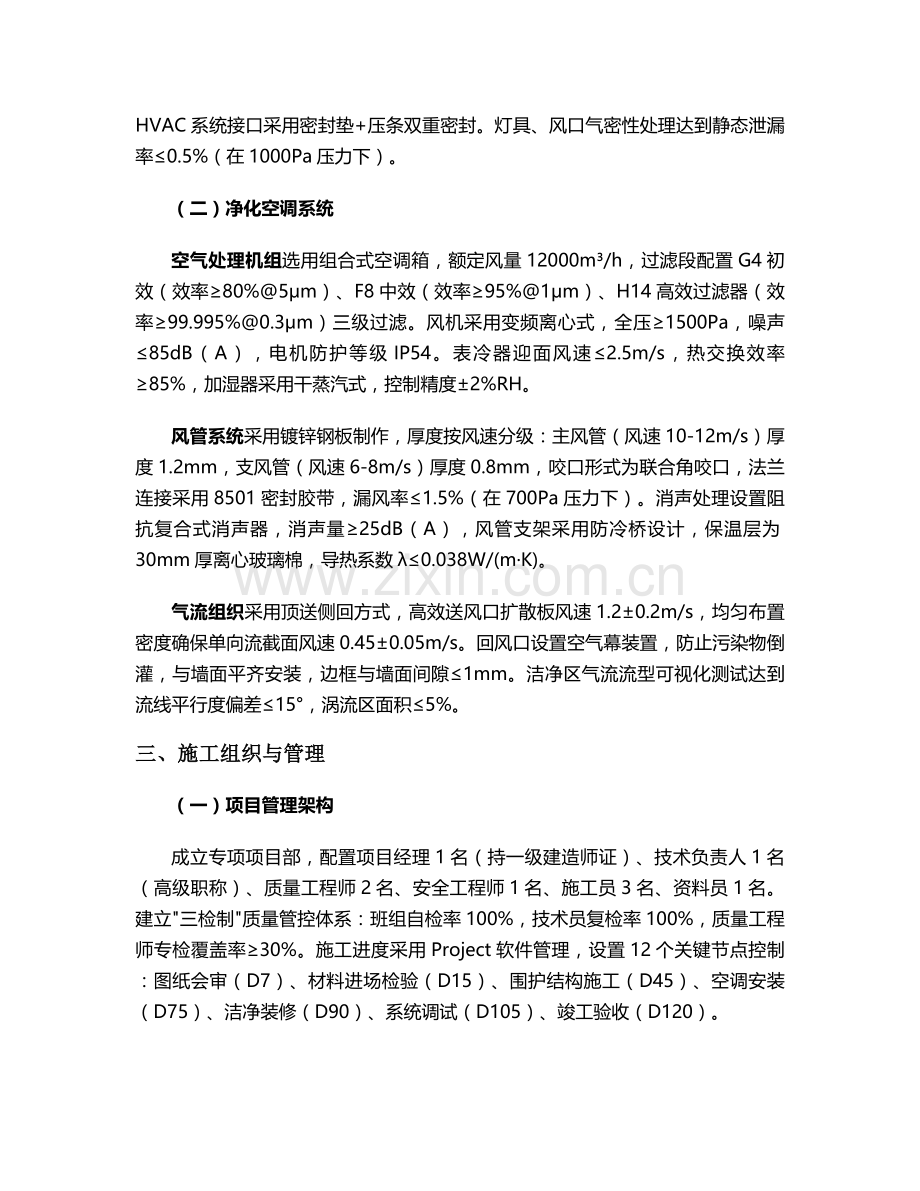

（二）净化空调系统
空气处理机组选用组合式空调箱，额定风量12000m³/h，过滤段配置G4初效（效率≥80%@5μm）、F8中效（效率≥95%@1μm）、H14高效过滤器（效率≥99.995%@0.3μm）三级过滤。风机采用变频离心式，全压≥1500Pa，噪声≤85dB（A），电机防护等级IP54。表冷器迎面风速≤2.5m/s，热交换效率≥85%，加湿器采用干蒸汽式，控制精度±2%RH。
风管系统采用镀锌钢板制作，厚度按风速分级：主风管（风速10-12m/s）厚度1.2mm，支风管（风速6-8m/s）厚度0.8mm，咬口形式为联合角咬口，法兰连接采用8501密封胶带，漏风率≤1.5%（在700Pa压力下）。消声处理设置阻抗复合式消声器，消声量≥25dB（A），风管支架采用防冷桥设计，保温层为30mm厚离心玻璃棉，导热系数λ≤0.038W/(m·K)。
气流组织采用顶送侧回方式，高效送风口扩散板风速1.2±0.2m/s，均匀布置密度确保单向流截面风速0.45±0.05m/s。回风口设置空气幕装置，防止污染物倒灌，与墙面平齐安装，边框与墙面间隙≤1mm。洁净区气流流型可视化测试达到流线平行度偏差≤15°，涡流区面积≤5%。
三、施工组织与管理
（一）项目管理架构
成立专项项目部，配置项目经理1名（持一级建造师证）、技术负责人1名（高级职称）、质量工程师2名、安全工程师1名、施工员3名、资料员1名。建立"三检制"质量管控体系：班组自检率100%，技术员复检率100%，质量工程师专检覆盖率≥30%。施工进度采用Project软件管理，设置12个关键节点控制：图纸会审（D7）、材料进场检验（D15）、围护结构施工（D45）、空调安装（D75）、洁净装修（D90）、系统调试（D105）、竣工验收（D120）。
（二）施工阶段管控
前期管制阶段（D1-D45）实施"无尘化奠基"管理：设置3道防尘屏障（外围彩钢板、内部塑料膜、地面缓冲垫），材料进场执行"五查"制度（查规格、查证书、查外观、查性能、查尺寸）。切割作业必须在专用负压隔离间进行，配置HEPA过滤吸尘器（过滤效率≥99.97%@0.3μm），产生的废弃物密封后立即外运。每日施工结束后采用无尘抹布（超细纤维材质）+异丙醇（浓度75%）清洁表面，尘埃粒子检测达到ISO8级标准方可离场。
中期管制阶段（D46-D90）执行"人流物流分离"制度：人员通道设置风淋室（吹淋时间30秒，风速≥25m/s），物料通道配置传递窗（带UV灭菌，灭菌时间≥30分钟）。所有进入洁净区人员需通过洁净操作规程培训（考核合格方可上岗），施工工具采用不锈钢专用工具箱存放，每日使用前经75%酒精擦拭消毒。HVAC管道安装完成后进行1000Pa压力泄漏测试，保压30分钟压降≤50Pa为合格，风管内表面清洁度达到ISO10级标准。
后期管制阶段（D91-D120）启动"洁净施工最高标准"：所有人员穿着连体洁净服（四连体款式，防静电等级≤0.1μC），施工工具经超声波清洗（频率40kHz，时间30分钟）+风淋后方可入场。严禁在洁净区内进行焊接、切割等产尘作业，必须作业时设置局部排风罩（风量≥1000m³/h）。设备安装完成后进行彻底清洁，墙面、地面采用无尘拖把（超细纤维材质）配合中性清洁剂（pH值6-8）清洁，清洁后进行空气吹淋（≥1小时）。
四、主要施工工艺
（一）围护结构施工
墙面安装工艺流程：地面放线定位→固定U型地马槽（射钉间距500mm，"之"字形排列）→安装第一块墙板→墙板垂直度调整→相邻墙板拼接→铝合金型材收边→密封胶填充→圆弧角安装。墙板安装垂直度偏差≤2mm/m，整体墙面平整度≤3mm/2m，板缝间隙均匀一致。
吊顶施工要点：采用"整体吊装法"，先在地面组装6m×6m吊顶单元模块，经检验合格后整体吊装。吊筋采用φ10全螺纹吊杆，间距≤1200mm，每根吊筋承载能力≥200kg。灯具、风口气密性处理采用双层密封：内层为氯丁橡胶垫（硬度70 ShoreA），外层为铝合金压条机械压紧，确保静态泄漏率≤0.5%。
地面施工工艺：基层处理采用喷砂除锈达Sa2.5级标准，底漆选用无溶剂环氧底漆（干膜厚度≥80μm），中层为石英砂增强层（厚度2-3mm），面层为防静电自流平（表面电阻10⁶-10⁹Ω）。施工采用"分段流水作业"，每段面积≤50㎡，养护温度控制在20-25℃，相对湿度＜80%，养护期≥7天。
（二）净化空调系统安装
风管制作安装：采用镀锌钢板，厚度按风速分级：主风管（风速10-12m/s）厚度1.2mm，支风管（风速6-8m/s）厚度0.8mm。咬口形式为联合角咬口，接缝处涂抹密封胶，法兰连接采用8501密封胶带（宽度≥10mm）。风管安装前进行"三查"：查清洁度、查密封性、查平直度，安装后进行漏光检测（每10米漏光点≤2处）和漏风测试（700Pa压力下漏风率≤1.5%）。
高效过滤器安装：安装前进行阻力测试（同一风系统过滤器阻力偏差≤5%），采用"液槽密封"技术，密封液选用专用聚硅氧烷液（温度范围-30℃~150℃），过滤器安装框架水平度偏差≤1mm/m，垂直度偏差≤1.5mm/m。安装后进行扫描检漏（粒子计数器采样流量1cfm，扫描速度≤50mm/s，泄漏率≤0.01%）。
气流组织调试：采用"多点平衡法"，通过调节风阀使各风口风量达到设计值的±10%。单向流区域截面风速控制在0.45±0.05m/s，均匀度≥0.8；非单向流区域换气次数≥25次/h。气流流型测试采用发烟法，在工作区高度（0.8m）和吊顶高度（2.5m）两个平面测试，流线平行度偏差≤15°，涡流区面积≤5%。
五、电气与自控系统施工
（一）电气系统
配电系统采用TN-S接地形式，设置独立接地极（接地电阻≤1Ω），洁净区插座回路配置30mA/0.1s漏电保护器。照明灯具选用LED洁净灯（防护等级IP65），照度均匀度≥0.7，应急电源切换时间≤0.5s。电线导管采用KBG镀锌钢管，明敷时弯曲半径≥6D，暗敷时≥10D，与设备连接采用金属软管（长度≤1m）。
防静电系统实施三级防护：地面系统设置独立接地极（接地电阻≤10Ω），工作台面铺设防静电橡胶垫（通过1MΩ电阻与接地系统连接），操作人员配备防静电手环（腕带电阻10⁶-10⁸Ω）。静电衰减测试要求：从1000V衰减至100V的时间≤2秒，摩擦电压≤100V。
（二）自控系统
环境监测系统配置温湿度传感器（精度±0.3℃/±2%RH）、压差变送器（量程0-50Pa，精度±0.5Pa）、粒子计数器（0.3/0.5μm双粒径，采样流量28.3L/min），数据实时上传至中央监控系统。控制系统采用PLC+触摸屏架构，具备PID调节功能，温湿度控制精度达到±0.5℃/±3%RH，系统响应时间≤15分钟。所有传感器定期校准（周期6个月），校准记录保存至少3年。
六、施工管理与安全规范
（一）现场管理
实行"三区分离"制度：材料堆放区设置防雨棚和防潮垫（高度≥150mm），彩钢板存放需倾斜15°放置并覆盖保护膜；加工区配备专用切割平台（配置局部排风系统，风量≥2000m³/h）；洁净施工区入口设置风淋室和更衣缓冲区（三区更衣：一次更衣、二次更衣、洁净服更衣）。
人员管控：所有施工人员需通过洁净操作规程培训（考核合格方可上岗），特殊工种（焊工、电工等）必须持证作业。进入洁净区人员需按规定路线行走：换鞋→一次更衣→二次更衣→风淋→洁净区，严禁跨越黄色警示线。每日施工人员数量控制在20人以内，分批次进入。
（二）质量控制
执行"三检制"：班组自检需填写《分项工程检查表》，重点检查垂直度、平整度等关键指标；项目部复检采用抽样检查（抽样比例不低于20%）；监理验收需留存影像资料，对不合格项签发《整改通知书》，整改完成后进行二次验收。每道工序完成后需进行交接检验，签署《工序交接记录》，未经验收不得进入下道工序。
过程检测：每周进行一次洁净度检测（静态ISO8级标准），每日进行温度、湿度、压差巡检（记录频次4次/天）。HVAC系统安装完成后进行连续运行测试（时间≥24小时），期间每2小时记录一次关键参数。
（三）安全防护
高空作业必须使用双钩安全带，搭设的脚手架验收合格后方可使用（验收表需三方签字），作业平台满铺脚手板（厚度≥50mm），外侧设置1.2m高防护栏杆。临时用电采用TN-S系统，配电箱配备三级漏电保护器（动作电流≤30mA，动作时间＜0.1s）。动火作业办理许可证，配备灭火器材和看火人（距离≤5m），作业点周围10m内不得有易燃物品。
七、验收标准与检测方法
（一）洁净度检测
在系统连续运行24小时后进行，采用激光粒子计数器（采样流量2.83L/min），采样点数量每50㎡不少于1个，每个点采样时间≥60秒。静态测试应在所有设备安装完成但无生产活动时进行，动态测试模拟正常生产工况（操作人员按设计人数50%配置），粒子浓度应控制在静态标准的2倍以内。
（二）压差测试
使用精度±1Pa的微压计，测试顺序从最里面的高洁净区开始，逐步向外扩散。稳定状态下，各区域压差应保持设计值的±1Pa范围内，开门状态下相邻区域压差衰减率不得超过50%/min。测试结果需形成压差梯度分布图，确保气流方向符合设计要求。
（三）综合性能测试
高效过滤器完整性测试采用DOP法，上游浓度10-20mg/m³，扫描速度≤50mm/s，穿透率≤0.01%为合格。气流流向测试采用发烟法，在门缝、传递窗等关键位置观察烟雾流动方向，确保气流从高洁净区流向低洁净区。噪声测试在房间中心1.2m高度测量，背景噪声应比实测值低10dB以上，测试结果需满足空态≤60dB（A），动态≤65dB（A）。
八、施工进度计划
施工阶段
起止时间
关键工作内容
工期（天）
前期准备
D1-D15
图纸会审、材料进场检验、施工方案审批
15
围护结构
D16-D45
墙面安装、吊顶安装、地面基层处理
30
净化系统
D46-D75
HVAC系统安装、风管保温、过滤器安装
30
洁净装修
D76-D90
地面面层施工、圆弧角安装、密封处理
15
系统调试
D91-D105
风量平衡、压差调整、环境参数优化
15
竣工验收
D106-D120
性能检测、问题整改、资料移交
15
九、质量保证措施
1. 材料控制：所有进场材料需提供出厂合格证、性能检测报告，关键材料（彩钢板、过滤器、密封胶等）需进行抽样送检，合格后方可使用。
2. 过程控制：建立质量管理台账，详细记录每道工序的施工参数、检测结果、责任人。对隐蔽工程实行"影像留存制度"，每个隐蔽点拍摄不少于3张照片（全景、细节、验收签字）。
3. 验收控制：分阶段进行验收，包括：材料验收、分项工程验收、系统调试验收、竣工验收。每个验收环节需形成书面记录，参与方签字确认。
4. 培训控制：施工前对所有人员进行专项培训，内容包括：洁净施工规范、安全操作规程、质量验收标准，培训考核合格后方可上岗。
本方案严格遵循GB50591-2025《洁净室施工及验收规范》及GB50472《电子工业洁净厂房设计规范》要求，通过材料控制、过程管控、专业检测确保工程质量达到设计标准。施工过程中将根据实际情况动态调整技术参数，所有变更需履行审批手续，确保施工全过程可追溯、质量可控。
