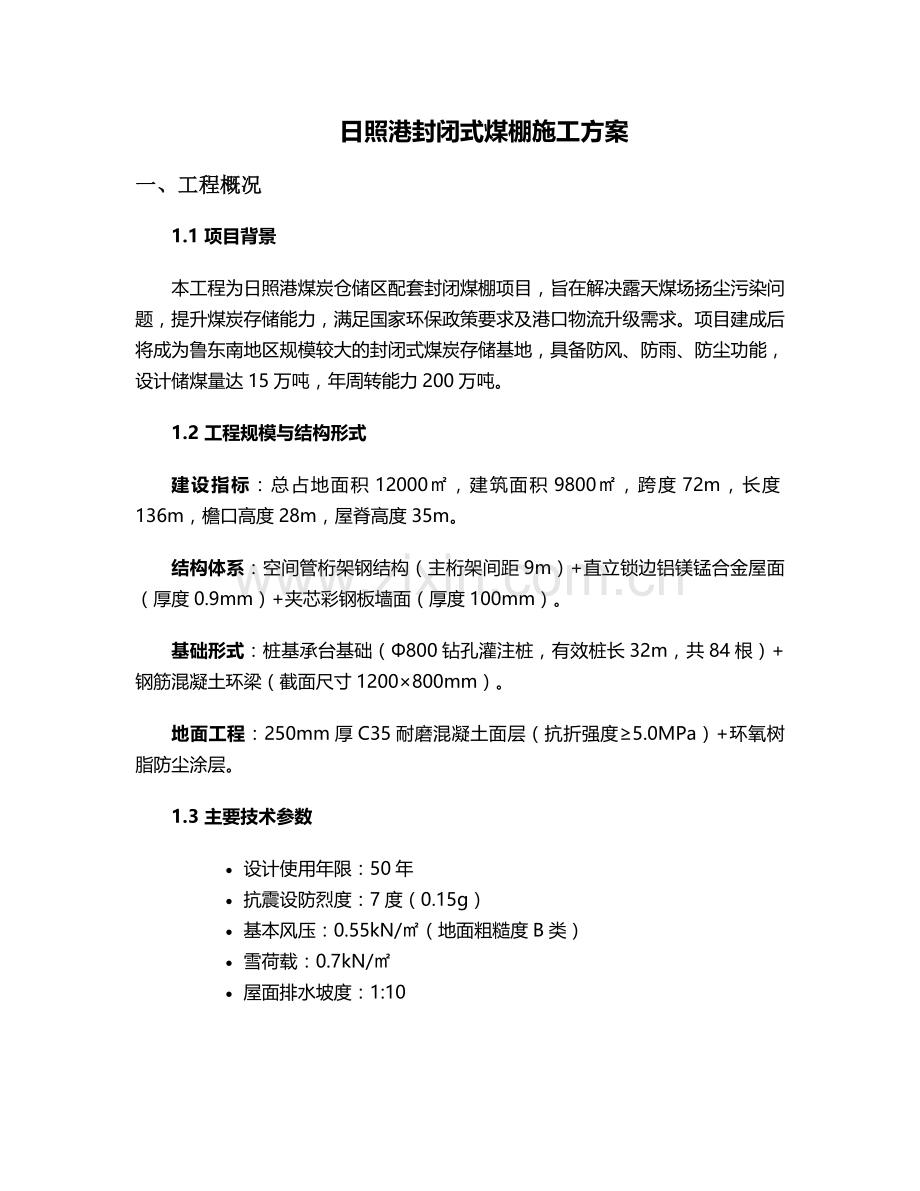

日照港封闭式煤棚施工方案
一、工程概况
1.1 项目背景
本工程为日照港煤炭仓储区配套封闭煤棚项目，旨在解决露天煤场扬尘污染问题，提升煤炭存储能力，满足国家环保政策要求及港口物流升级需求。项目建成后将成为鲁东南地区规模较大的封闭式煤炭存储基地，具备防风、防雨、防尘功能，设计储煤量达15万吨，年周转能力200万吨。
1.2 工程规模与结构形式
建设指标：总占地面积12000㎡，建筑面积9800㎡，跨度72m，长度136m，檐口高度28m，屋脊高度35m。
结构体系：空间管桁架钢结构（主桁架间距9m）+直立锁边铝镁锰合金屋面（厚度0.9mm）+夹芯彩钢板墙面（厚度100mm）。
基础形式：桩基承台基础（Φ800钻孔灌注桩，有效桩长32m，共84根）+钢筋混凝土环梁（截面尺寸1200×800mm）。
地面工程：250mm厚C35耐磨混凝土面层（抗折强度≥5.0MPa）+环氧树脂防尘涂层。
1.3 主要技术参数
· 设计使用年限：50年
· 抗震设防烈度：7度（0.15g）
· 基本风压：0.55kN/㎡（地面粗糙度B类）
· 雪荷载：0.7kN/㎡
· 屋面排水坡度：1:10

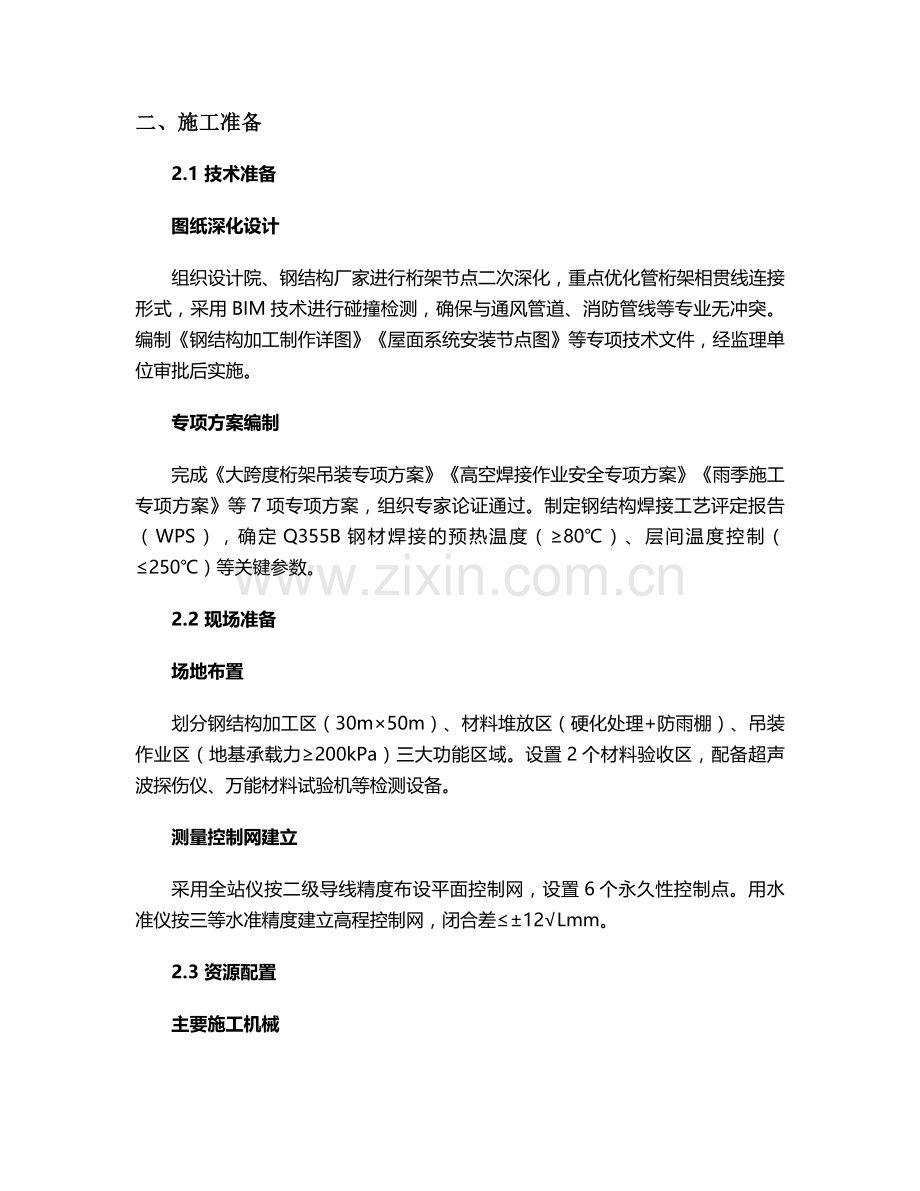

二、施工准备
2.1 技术准备
图纸深化设计
组织设计院、钢结构厂家进行桁架节点二次深化，重点优化管桁架相贯线连接形式，采用BIM技术进行碰撞检测，确保与通风管道、消防管线等专业无冲突。编制《钢结构加工制作详图》《屋面系统安装节点图》等专项技术文件，经监理单位审批后实施。
专项方案编制
完成《大跨度桁架吊装专项方案》《高空焊接作业安全专项方案》《雨季施工专项方案》等7项专项方案，组织专家论证通过。制定钢结构焊接工艺评定报告（WPS），确定Q355B钢材焊接的预热温度（≥80℃）、层间温度控制（≤250℃）等关键参数。
2.2 现场准备
场地布置
划分钢结构加工区（30m×50m）、材料堆放区（硬化处理+防雨棚）、吊装作业区（地基承载力≥200kPa）三大功能区域。设置2个材料验收区，配备超声波探伤仪、万能材料试验机等检测设备。
测量控制网建立
采用全站仪按二级导线精度布设平面控制网，设置6个永久性控制点。用水准仪按三等水准精度建立高程控制网，闭合差≤±12√Lmm。
2.3 资源配置
主要施工机械
· 汽车吊：300t（主吊）1台，最大作业半径24m
· 履带吊：150t（辅助吊）1台，带超起装置
· 数控相贯线切割机：XH-G4000 2台，切割精度±0.5mm
· 焊接机器人：ABB IRB1410 4台，用于桁架节点焊接
· 全站仪：Leica TS60 1台，测角精度0.5″
材料准备
· 钢材：Q355B钢管（Φ351×16mm为主桁架弦杆）、Q235B檩条（C220×75×20×3.0）
· 围护系统：0.9mm厚铝镁锰合金板（直立锁边型）、100mm厚聚氨酯夹芯板（容重40kg/m³）
· 连接材料：10.9级高强度螺栓（摩擦面抗滑移系数≥0.45）、耐候钢焊条（E5015-G）
三、主要施工技术方案
3.1 基础工程施工
3.1.1 钻孔灌注桩施工
施工流程：桩位放线→埋设钢护筒（Φ900mm，埋深2.5m）→旋挖钻机成孔（垂直度偏差≤1%）→清孔（沉渣厚度≤50mm）→钢筋笼吊装（分段长度9m，采用双吊点吊装）→导管浇筑（导管埋深2-6m）→桩头处理。
质量控制要点：
· 混凝土采用C40水下混凝土，坍落度控制在180-220mm，初凝时间≥8h
· 每根桩留置3组试块，进行28d抗压强度检测
· 采用低应变法检测桩身完整性（Ⅰ类桩≥95%），声波透射法检测桩身缺陷
3.1.2 承台与环梁施工
基坑开挖采用1:0.75放坡结合钢板桩支护（SP-IV型拉森桩，长度6m）。模板体系采用18mm厚酚醛覆膜胶合板+Φ48×3.5mm钢管支撑（立杆间距600×600mm）。钢筋绑扎：承台钢筋采用Φ25@150双层双向布置，环梁主筋为28Φ28，采用直螺纹连接（Ⅰ级接头，接头面积百分率≤50%）。
3.2 钢结构工程施工
3.2.1 管桁架工厂加工
加工工艺流程：原材料检验→数控切割下料（允许偏差±1mm）→钢管弯弧（冷弯成型，椭圆度≤3%）→胎架拼装（采用150×150mm H型钢制作刚性胎架）→焊接（CO₂气体保护焊，焊缝等级二级）→无损检测（UT探伤比例20%）→抛丸除锈（Sa2.5级）→环氧富锌底漆（干膜厚度80μm）。
桁架分段运输：主桁架分3段加工（每段24m，重量≤25t），运输采用低平板拖车，设置专用支架防止变形。
3.2.2 现场吊装施工
吊装总体部署：采用“双机抬吊+高空原位拼装”工艺，300t汽车吊主吊桁架上弦节点，150t履带吊辅助抬吊下弦节点。
吊装顺序：先安装两端抗风柱→安装1-3轴主桁架→安装檩条形成稳定单元→依次推进至15轴。
吊装稳定性控制：桁架起吊角度控制在60°-75°，设置4根缆风绳（Φ18钢丝绳）调整垂直度。临时固定采用Φ20mm临时螺栓（每个节点不少于2颗），待桁架校正完成后更换为高强度螺栓。
3.3 围护系统施工
3.3.1 屋面系统安装
檩条安装：采用C220×75×20×3.0冷弯薄壁型钢檩条，间距1.5m，与主桁架采用M12螺栓连接。安装时拉通线控制标高，允许偏差±5mm。
金属屋面安装：从檐口向屋脊方向铺设，采用直立锁边机现场锁边（锁边深度25mm）。屋面坡度方向搭接长度≥200mm，横向搭接采用专用防水胶带密封。设置屋面采光带（FRP板，透光率25%）及虹吸排水系统（Φ160mm HDPE排水管）。
3.3.2 墙面系统安装
墙面檩条采用Z200×75×20×2.5，间距1.8m。夹芯板安装采用自攻螺钉固定（间距300mm），板缝填充PU密封胶（宽度10mm）。设置抗风柱间距6m，与墙面檩条形成刚性支撑体系。
3.4 地面工程施工
基层处理：300mm厚级配碎石垫层（压实系数≥0.97）→200mm厚C25混凝土垫层→水泥基渗透结晶型防水层（用量1.5kg/㎡）。
耐磨面层施工：撒布金刚砂骨料（用量5kg/㎡，分两次撒布），采用圆盘抹光机提浆压实。切缝间距6m×6m，缝宽5mm，深度50mm，填充聚氨酯密封胶。表面涂刷环氧树脂防尘涂层（干膜厚度120μm）。
四、质量控制措施
4.1 原材料质量控制
钢材验收：每批钢材需提供材质证明书（含力学性能、化学成分），按规范进行抽样复验（拉伸、弯曲试验）。钢管壁厚允许偏差±1%，椭圆度≤3mm。
焊接材料控制：焊条烘焙温度350℃，保温1h，存入80-100℃恒温筒内，取出后4h内使用。
4.2 分项工程质量标准
项目
允许偏差
检验方法
桩位偏差
≤50mm
全站仪测量
桁架安装垂直度
H/2000且≤15mm
经纬仪+钢尺
屋面坡度
±5%设计值
水准仪测量
高强螺栓终拧扭矩
±10%设计值
扭矩扳手检查
地面平整度
≤3mm/2m
2m靠尺+塞尺
4.3 过程质量控制
测量监控：建立三级测量复核制度（施工队初测→项目部复测→监理终测）。钢结构安装期间每周进行沉降观测，累计沉降量≤15mm。
焊接质量控制：焊工持证上岗（持特种设备焊接操作证），每日开工前进行焊接工艺试板试验。一级焊缝100%UT探伤，二级焊缝20%UT探伤，合格率需达到100%。
屋面防水验收：雨后或淋水试验（持续2h）后检查屋面无渗漏，排水通畅。
五、安全与文明施工
5.1 安全管理体系
设立安全管理小组，配置专职安全员3名，建立“班组自检→项目部巡检→监理督查”三级安全检查制度。对高空作业、吊装作业等重大危险源实施动态监控，每日填写《安全隐患排查表》。
5.2 专项安全措施
高空作业防护：设置双层安全平网（每隔10m一道），作业人员佩戴双钩安全带，使用防坠器（承载能力≥15kN）。高空平台搭设需经第三方检测验收，验收合格后方可使用。
吊装作业安全：吊装区设置警戒半径15m，配备专职信号指挥员（持有效证件）。起重机械定期检查，钢丝绳磨损量超过10%立即更换，吊钩设置防脱装置。
5.3 文明施工措施
施工现场道路硬化（200mm厚C20混凝土），设置洗车槽（长8m×宽3m×深0.5m）。裸露土方采用防尘网覆盖（2000目），出入口安装PM10在线监测仪，超标时启动雾炮降尘。
六、施工进度计划
6.1 关键节点控制
· 桩基施工：30天（第1-30天）
· 钢结构工厂加工：45天（第15-60天）
· 主桁架吊装：25天（第61-85天）
· 围护系统安装：40天（第86-125天）
· 地面工程：20天（第126-145天）
· 竣工验收：15天（第146-160天）
6.2 进度保障措施
配置2个钢结构安装班组（每组35人），实行两班制（8:00-20:00）。关键材料（如铝镁锰合金板）提前15天进场储备，高峰期投入300t汽车吊2台确保吊装效率。
七、应急预案
7.1 突发事件处置
高空坠落事故：立即启动应急救援小组，使用担架将伤员转移至安全区域，同时拨打120急救电话。现场配备急救箱（含止血带、骨折固定夹板等），安全员负责现场保护及事故上报。
火灾事故：施工现场配置8个灭火器箱（每50㎡1组），重点区域（焊接作业区）增设消防沙池（2m×2m×0.5m）。发生火情时，立即切断电源，组织人员使用灭火器扑救，必要时拨打119报警。
7.2 气象灾害应对
雨季施工期间，每日关注天气预报，遇6级以上大风或暴雨时停止高空作业。现场设置排水沟（宽300mm×深400mm），配备2台Φ150mm水泵（扬程≥15m），确保场地无积水。
八、验收标准与流程
8.1 验收依据
· 《钢结构工程施工质量验收标准》（GB50205-2020）
· 《屋面工程质量验收规范》（GB50207-2012）
· 《建筑地基基础工程施工质量验收标准》（GB50202-2018）
8.2 验收程序
1. 分项工程验收：每个工序完成后，施工单位自检合格→报监理验收→签署《分项工程验收记录》。
2. 分部工程验收：基础、钢结构、屋面等分部工程完工后，组织设计、监理单位进行验收，形成《分部工程质量验收报告》。
3. 竣工验收：工程全部完工后，由建设单位组织五方责任主体进行竣工验收，验收合格后签署《单位工程竣工验收记录》。
本方案通过系统规划施工全流程，明确质量控制要点及安全保障措施，确保日照港煤棚项目实现“优质、安全、高效”的建设目标，为后续同类工程提供可借鉴的施工经验。
