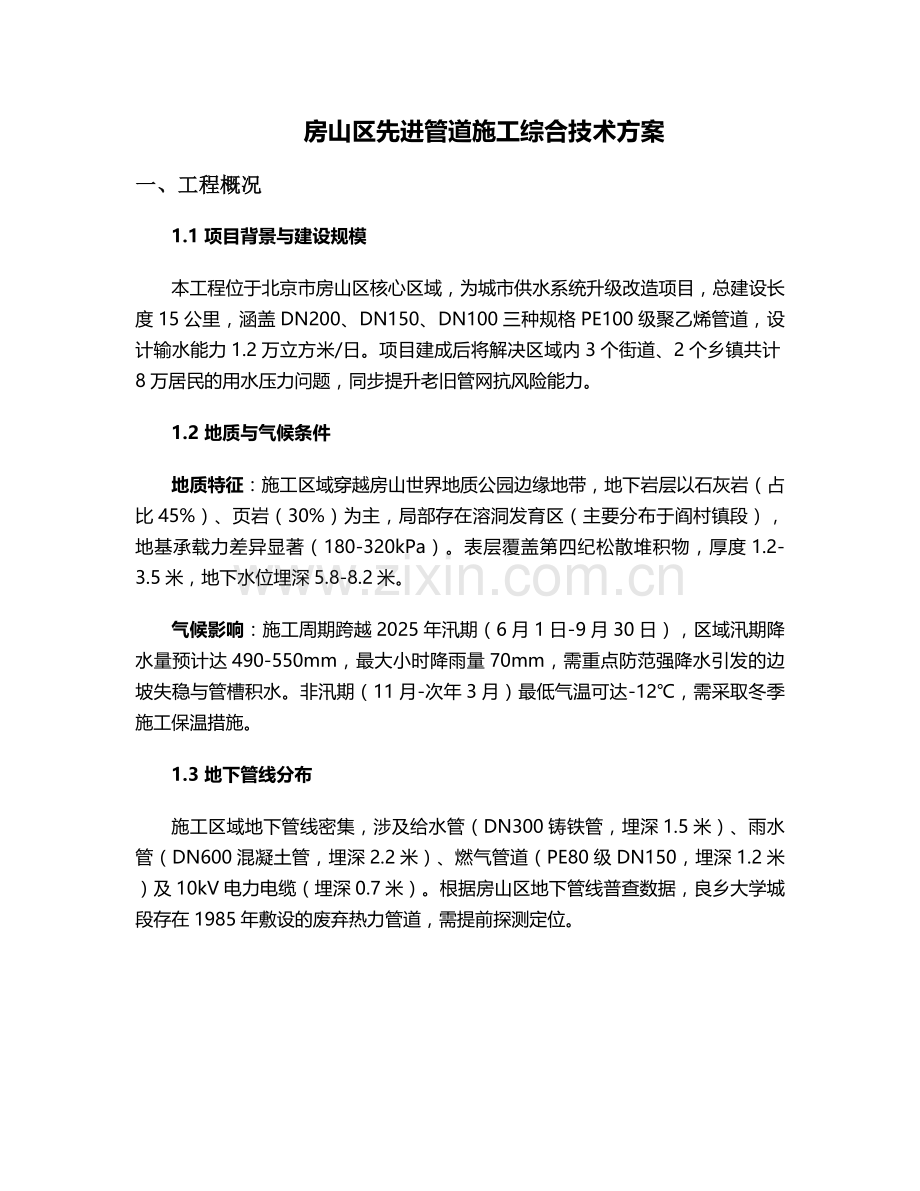

房山区先进管道施工综合技术方案
一、工程概况
1.1 项目背景与建设规模
本工程位于北京市房山区核心区域，为城市供水系统升级改造项目，总建设长度15公里，涵盖DN200、DN150、DN100三种规格PE100级聚乙烯管道，设计输水能力1.2万立方米/日。项目建成后将解决区域内3个街道、2个乡镇共计8万居民的用水压力问题，同步提升老旧管网抗风险能力。
1.2 地质与气候条件
地质特征：施工区域穿越房山世界地质公园边缘地带，地下岩层以石灰岩（占比45%）、页岩（30%）为主，局部存在溶洞发育区（主要分布于阎村镇段），地基承载力差异显著（180-320kPa）。表层覆盖第四纪松散堆积物，厚度1.2-3.5米，地下水位埋深5.8-8.2米。
气候影响：施工周期跨越2025年汛期（6月1日-9月30日），区域汛期降水量预计达490-550mm，最大小时降雨量70mm，需重点防范强降水引发的边坡失稳与管槽积水。非汛期（11月-次年3月）最低气温可达-12℃，需采取冬季施工保温措施。
1.3 地下管线分布
施工区域地下管线密集，涉及给水管（DN300铸铁管，埋深1.5米）、雨水管（DN600混凝土管，埋深2.2米）、燃气管道（PE80级DN150，埋深1.2米）及10kV电力电缆（埋深0.7米）。根据房山区地下管线普查数据，良乡大学城段存在1985年敷设的废弃热力管道，需提前探测定位。
二、施工总体部署
2.1 施工分区与流程
采用“三段平行作业法”划分施工区域：
· 北区（长阳镇段）：5公里DN200主管网，优先采用水平定向钻穿越京良路；
· 中区（良乡镇段）：6公里DN150次干管，采用明挖与非开挖结合工艺；
· 南区（窦店镇段）：4公里DN100支管，全部采用明挖施工。
关键线路：地下管线探测→管槽开挖→基础处理→管道敷设→接口焊接→试压回填→路面恢复，总工期180天。
2.2 资源配置
· 机械设备：配置徐工XR360旋挖钻机（2台）、德国宝峨水平定向钻（1台）、PE热熔焊机（4台）、激光整平机（2台）及智能试压设备（1套）；
· 材料管理：PE管材进场需提供出厂合格证及静液压试验报告，存放时采用遮阳棚覆盖，距热源不小于1米；
· 劳动力组织：设立3个专业施工队（非开挖队、管道安装队、土方队），高峰期投入人员120人，其中持证焊工15人、特种设备操作员8人。
三、关键施工工艺与技术措施
3.1 地下管线探测与保护
三维探测技术：采用RD8000管线探测仪与地质雷达（GPR）组合探测，对疑似管线密集区进行CT扫描，生成地下管线BIM模型。对已探明的燃气管道，施工期间设置电子监护仪（精度±5mm），实时监测沉降数据。
保护方案：
· 距离既有管线1米范围内采用人工开挖探坑；
· 对DN300给水管采用钢板桩+内支撑防护体系，钢板桩选用SP-IV型拉森桩，长度6米，间距0.5米；
· 电力电缆上方铺设20mm厚绝缘橡胶板，再覆盖500mm素土保护层。
3.2 差异化开挖工艺
1. 明挖施工（适用于南区支管段）
· 普通地段：采用0.5:1放坡开挖，挖掘机型号PC220，斗容量1.2m³，预留300mm人工清底；
· 软土段（地基承载力＜200kPa）：铺设300mm厚级配砂石垫层，采用平板振动器（功率2.2kW）分层夯实，压实度≥93%；
· 溶洞处理：对直径＜1米的溶洞采用C25混凝土填充，直径≥1米时设置钢筋混凝土盖板（厚度200mm，配筋Φ12@200）。
2. 非开挖施工（适用于北区穿越段）
· 水平定向钻施工：导向孔采用Φ150mm牙轮钻头，扩孔直径分三级（200mm→300mm→400mm），泥浆配比为膨润土（8%）+纯碱（0.5%）+聚丙烯酰胺（0.1%），控制回拖力≤300kN；
· 夯管施工：穿越铁路段采用DXY200型水平定向夯管机，钢管靴壁厚16mm，单次夯进长度1.5米，偏差控制在100mm/100m以内。
3.3 管道安装核心技术
PE管连接工艺：
· 热熔对接：采用全自动焊机（加热板温度210±10℃，吸热时间180s，冷却时间≥400s），接口错边量≤10%壁厚；
· 电熔连接：对于DN100以下支管，采用电熔鞍形连接，通电时间按公式T=πD²×0.8（D为管径mm）控制，冷却过程中严禁移动管道。
安装精度控制：
· 采用激光投线仪定位，管道轴线偏差≤30mm/100m，高程偏差±20mm；
· 弯头、三通处设置混凝土支墩，支墩尺寸为管径的3倍，采用C20细石混凝土浇筑，内置Φ10@150钢筋网片。
3.4 特殊季节施工措施
雨季施工：
· 管槽周边设置300mm×300mm排水沟，配备Φ150mm污水泵（扬程15m），抽排能力≥50m³/h；
· 雨后复工前需重新检测地基承载力，当含水量＞25%时采用生石灰（掺量8%）改良。
冬季施工：
· PE管焊接环境温度低于-5℃时，采用电加热毯预热（预热温度≥15℃），焊接时间延长30%；
· 试压介质采用防冻液（乙二醇浓度30%），试验温度不低于5℃，稳压时间延长至2小时。
四、质量控制体系
4.1 关键工序控制点
工序名称
控制指标
检测方法
频次
管槽开挖
底高程±30mm，边坡坡度1:0.5
水准仪+坡度尺
每50米1次
接口焊接
环向弯曲≤3°，无气孔裂纹
超声波探伤（UT）
100%检测
管道试压
试验压力1.0MPa，稳压30min压降≤0.05MPa
智能压力记录仪
每段1次
回填土压实度
管顶500mm内≥90%
环刀法
每200米3点
4.2 创新质量保障措施
数字化监控：在每段管道安装RFID芯片，记录焊接参数、操作人员、试压结果等信息，生成可追溯的电子档案。采用无人机航拍进行施工过程影像记录，每周生成进度与质量对比报告。
第三方检测：委托北京市市政工程质量检测中心进行见证取样，主要检测项目包括PE管的静液压强度（80℃，165h）、热熔接口的拉伸强度（≥90%母材强度）。
五、安全生产与文明施工
5.1 安全防护体系
分级管控措施：
· 一级风险点（定向钻穿越段）：设置硬质围挡（高度2.5米），配备可燃气体检测仪（检测范围0-100%LEL），每日开工前进行气体检测；
· 二级风险点（管槽开挖段）：采用“一坡三挡”防护，坡顶1.5米内禁止堆载，设置临边防护栏杆（高度1.2米，刷红白警示漆）；
· 临时用电：实行“三级配电两级保护”，配电箱采用防雨型（IP54），电缆埋地深度≥0.7米，穿越道路处加设钢套管。
5.2 绿色施工措施
扬尘控制：
· 施工现场出入口设置洗车平台（含三级沉淀池），车辆冲洗时间≥30秒；
· 土方作业采用雾炮机（覆盖半径30米），PM10浓度超过0.5mg/m³时停止施工；
噪声管理：破碎机、空压机等设备设置隔音棚（降噪量≥25dB），夜间施工（22:00-6:00）噪声控制在55dB以下。
六、施工进度计划与保障
6.1 进度计划编制
采用Project软件编制四级进度计划体系，关键节点包括：
· 第15天：完成地下管线探测与BIM建模；
· 第45天：北区定向钻穿越工程完工；
· 第120天：全段管道安装完成；
· 第160天：竣工验收。
6.2 进度保障措施
· 资源保障：在窦店镇设置材料中转仓库（面积1500㎡），储备30%应急管材；
· 技术保障：对溶洞处理等关键工序采用专家论证制，提前7天完成施工方案优化；
· 应急赶工：配置2套备用焊接设备，当关键线路延误超3天时，启动夜间施工预案（需办理夜间施工许可）。
七、应急预案
7.1 地质灾害应急
针对溶洞突水风险，现场储备200米防水帆布、500袋沙袋及2台大功率抽水泵。发生突水时立即启动“三线止水”方案：管槽周边设置止水帷幕（采用Φ50mm注浆管，间距1米），同步实施管内封堵与排水降压。
7.2 管线损坏应急
· 燃气泄漏：立即关闭上下游阀门，疏散半径100米，采用防爆风机强制通风，严禁使用非防爆工具；
· 电力中断：启用200kW柴油发电机（连续供电≥8小时），确保应急照明与排水系统运行。
八、验收标准与移交
8.1 验收流程
分阶段验收包括：
· 隐蔽工程验收（管槽基础、接口焊接等）；
· 功能性试验（水压试验、严密性试验）；
· 竣工综合验收（含档案资料审核、观感质量评定）。
8.2 移交资料
提交竣工资料包括：
· 施工记录（含测量放线、焊接参数等原始数据）；
· 检测报告（第三方检测机构出具的各项试验报告）；
· 地下管线竣工图（含BIM模型数据光盘）。
本方案通过融合非开挖技术、数字化监控与绿色施工理念，针对性解决房山区复杂地质条件下的管道施工难题，可作为同类工程的技术范本。施工期间需严格执行《给水排水管道工程施工及验收规范》及北京市市政工程安全管理规定，确保项目优质高效完成。
