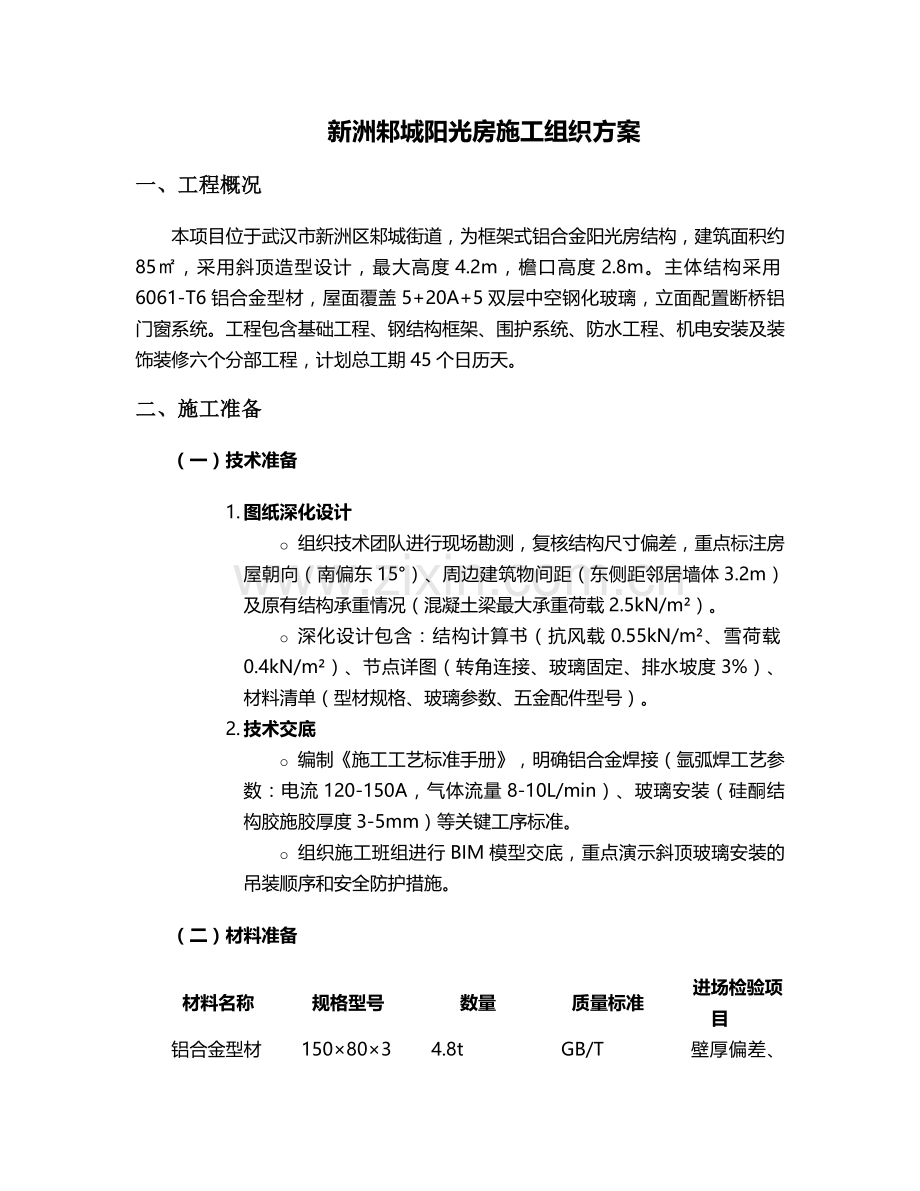

新洲邾城阳光房施工组织方案
一、工程概况
本项目位于武汉市新洲区邾城街道，为框架式铝合金阳光房结构，建筑面积约85㎡，采用斜顶造型设计，最大高度4.2m，檐口高度2.8m。主体结构采用6061-T6铝合金型材，屋面覆盖5+20A+5双层中空钢化玻璃，立面配置断桥铝门窗系统。工程包含基础工程、钢结构框架、围护系统、防水工程、机电安装及装饰装修六个分部工程，计划总工期45个日历天。
二、施工准备
（一）技术准备
1. 图纸深化设计
o 组织技术团队进行现场勘测，复核结构尺寸偏差，重点标注房屋朝向（南偏东15°）、周边建筑物间距（东侧距邻居墙体3.2m）及原有结构承重情况（混凝土梁最大承重荷载2.5kN/m²）。
o 深化设计包含：结构计算书（抗风载0.55kN/m²、雪荷载0.4kN/m²）、节点详图（转角连接、玻璃固定、排水坡度3%）、材料清单（型材规格、玻璃参数、五金配件型号）。
2. 技术交底
o 编制《施工工艺标准手册》，明确铝合金焊接（氩弧焊工艺参数：电流120-150A，气体流量8-10L/min）、玻璃安装（硅酮结构胶施胶厚度3-5mm）等关键工序标准。
o 组织施工班组进行BIM模型交底，重点演示斜顶玻璃安装的吊装顺序和安全防护措施。
（二）材料准备
材料名称
规格型号
数量
质量标准
进场检验项目
铝合金型材
150×80×3.0mm
4.8t
GB/T 5237.1-2017
壁厚偏差、氧化膜厚度（≥10μm）
钢化玻璃
5+20A+5mm中空
120㎡
GB 15763.2-2005
碎片状态（50×50mm面积≥40粒）、露点（≤-40℃）
结构胶
中性硅酮
36支
GB 16776-2005
邵氏硬度（≥20A）、拉伸粘结强度（≥0.6MPa）
五金件
304不锈钢
128套
QB/T 2189-2013
盐雾试验（48h无锈蚀）

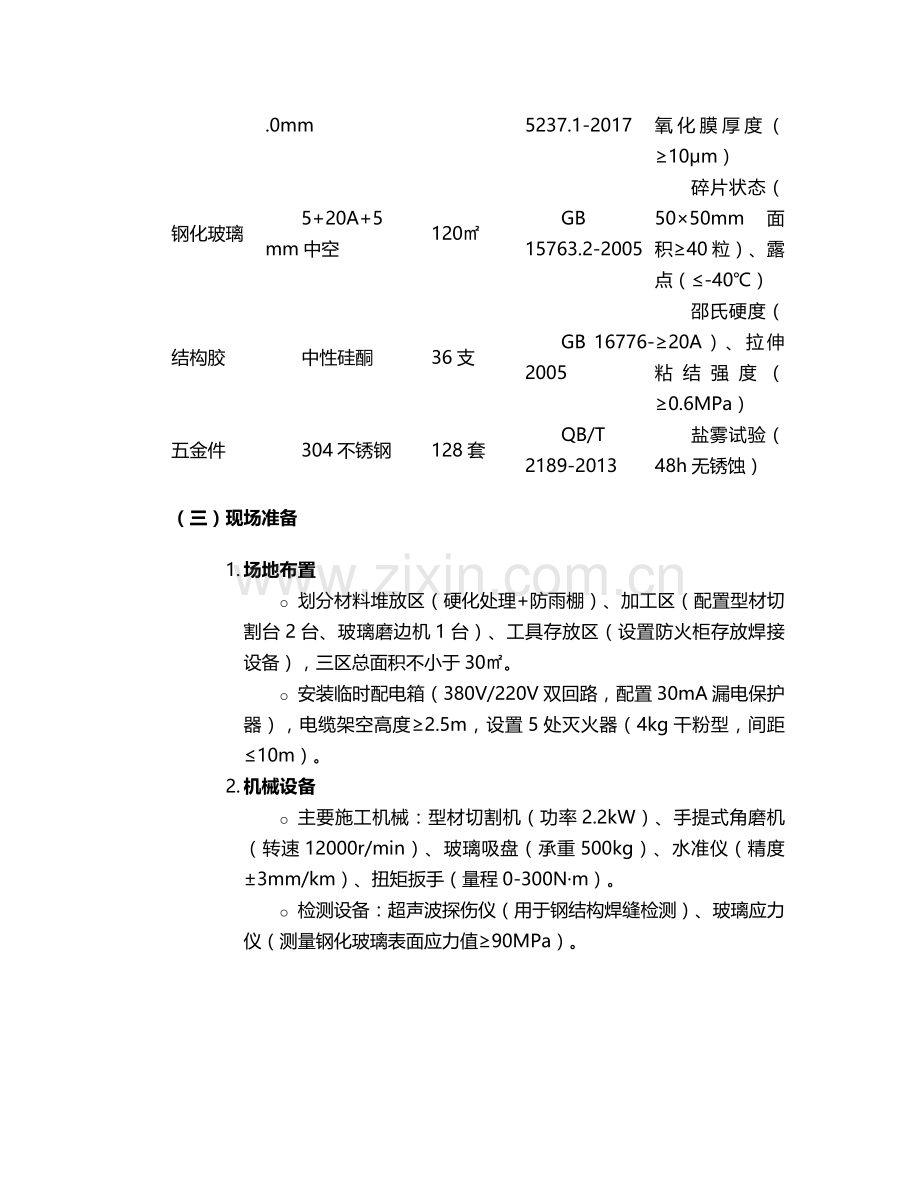

（三）现场准备
1. 场地布置
o 划分材料堆放区（硬化处理+防雨棚）、加工区（配置型材切割台2台、玻璃磨边机1台）、工具存放区（设置防火柜存放焊接设备），三区总面积不小于30㎡。
o 安装临时配电箱（380V/220V双回路，配置30mA漏电保护器），电缆架空高度≥2.5m，设置5处灭火器（4kg干粉型，间距≤10m）。
2. 机械设备
o 主要施工机械：型材切割机（功率2.2kW）、手提式角磨机（转速12000r/min）、玻璃吸盘（承重500kg）、水准仪（精度±3mm/km）、扭矩扳手（量程0-300N·m）。
o 检测设备：超声波探伤仪（用于钢结构焊缝检测）、玻璃应力仪（测量钢化玻璃表面应力值≥90MPa）。
三、主要施工流程
（一）基础工程
1. 测量放线
o 采用全站仪定位轴线偏差≤3mm，设置龙门桩控制标高（±0.000相当于绝对标高23.50m），弹出基础轮廓线（8500×10200mm）。
o 按间距1.2m布置膨胀螺栓孔位，孔径14mm，孔深≥100mm，采用地质雷达检测地下管线（距基础边缘1.5m范围内无给水管线）。
2. 钢结构预埋件施工
o 植入M12×150化学锚栓（抗拉承载力≥15kN），钻孔后用压缩空气（压力0.6MPa）清理孔内粉尘，注胶饱满度≥90%，凝胶时间控制在30-45min。
o 安装10mm厚钢板预埋件（200×200mm），调平误差≤2mm，采用双螺母固定，焊接后进行防腐处理（环氧富锌底漆两道，干膜厚度≥80μm）。
（二）主体结构施工
1. 框架组装
o 主框架采用150×80×3.0mm铝合金方管，先在地面进行单元拼装（每榀桁架尺寸6.2m×2.8m），采用临时支撑固定，对角线偏差控制在≤3mm。
o 吊装采用2t手动葫芦（安全系数≥5），设置双吊点（距两端1/3处），吊装角度≤60°，高空对接时使用定位销临时固定，焊接完成后进行探伤检测（Ⅰ级焊缝合格率100%）。
2. 檩条安装
o 横向檩条采用80×40×2.0mm铝合金型材，间距≤1.2m，与主框架采用M8不锈钢螺栓连接（扭矩值45-50N·m），安装后挠度≤L/250（L为檩条跨度）。
o 设置三道横向支撑（间距3.5m），采用50×30×2.0mm角钢，增强整体稳定性。
（三）围护系统安装
1. 屋面玻璃安装
o 玻璃板块尺寸划分：最大板块1.8m×2.2m（重量约85kg），采用真空吸盘吊装，设置专用吊装架（承重≥200kg），吊装时风速≤10m/s。
o 玻璃与框架间设置7mm厚EPDM胶条，注胶前清洁玻璃边缘（用异丙醇擦拭），施打硅酮结构胶（宽度10mm，厚度5mm），胶缝饱满连续，固化时间≥7d。
2. 立面系统施工
o 安装断桥铝门窗（型材规格55系列，隔热条宽度12mm），框扇间隙控制在3-5mm，五金件调试达到启闭力≤80N，锁闭点间距≤600mm。
o 配置金刚网纱窗（丝径0.8mm，网孔12×12mm），安装后进行抗冲击试验（50kg沙袋1m高度坠落无破损）。
（四）防水工程
1. 节点防水处理
o 屋面坡度设置3%（最高点至排水口落差120mm），天沟采用2mm厚铝合金成品槽（宽度200mm），内垫三元乙丙防水卷材（搭接宽度≥100mm）。
o 玻璃接缝处安装不锈钢盖板（厚度1.2mm），底部填充泡沫棒（直径比缝宽大20%），表面打耐候胶（延伸率≥300%）。
2. 排水系统施工
o 落水口设置4处（对角线布置），采用Φ110UPVC排水管，坡度≥2%，管卡间距≤1.5m，伸缩节设置间距≤4m。
o 安装屋面溢流口（距檐口150mm），确保排水能力≥100mm/h（当地50年一遇暴雨强度）。
四、机电安装工程
（一）电气系统
1. 管线敷设
o 穿线管采用Φ20PVC管（壁厚1.5mm），沿檩条内侧固定（管卡间距≤1m），弯曲半径≥6D，导线选用BV-2.5mm²铜芯线（载流量25A），三相五线制布线。
o 安装LED照明系统（功率12W/m²），色温4000K，显色指数Ra≥90，设置智能控制系统（光感+时控，照度调节范围100-500lux）。
2. 防雷接地
o 利用铝合金框架作为接闪器（网格尺寸≤10m×10m），与主体结构接地体连接（接地电阻≤4Ω），采用25mm²铜缆（长度≤5m）。
o 金属构件连接处设置跨接线（截面积≥16mm²），接地引下线间距≤18m。
（二）通风系统
1. 电动开窗器安装
o 在屋面设置4台链式开窗器（推力≥300N），开启角度30°，响应时间15-20s，与温湿度传感器联动（设定值：温度≥28℃或湿度≥70%自动开启）。
o 安装位置避开主采光区，控制箱设置在便于操作位置（高度1.5m），配备备用电源（续航时间≥4h）。
2. 遮阳系统
o 屋面安装电动遮阳帘（遮光率85%），面料为聚酯纤维（抗拉强度≥200N/5cm），电机功率60W，运行速度8m/min，设置限位保护装置。
五、质量控制措施
（一）关键工序控制点
工序名称
控制指标
检测方法
频次
责任人
预埋件安装
平面位置偏差≤5mm
全站仪
100%
质检员
框架焊接
焊缝强度≥200MPa
超声波探伤
每榀桁架2处
技术负责人
玻璃安装
胶缝宽度偏差±1mm
游标卡尺
每块玻璃4边
施工班长
防水施工
24h闭水试验无渗漏
目视检查
全数检查
防水工程师
（二）质量通病防治
1. 玻璃结露
o 控制中空玻璃露点≤-40℃，密封胶宽度≥7mm，安装时保持干燥剂有效（每m²用量≥30g），在玻璃底部设置透气孔（直径5mm，间距500mm）。
2. 框架变形
o 焊接后进行24h自然时效处理，消除内应力；安装临时支撑（间距≤3m）直至玻璃安装完成，控制最大挠度≤L/400。
六、安全文明施工
（一）安全防护措施
1. 高空作业防护
o 设置双层安全网（网目密度≥2000目/100cm²），搭设满堂脚手架（立杆间距1.2m，步距1.8m），脚手板采用50mm厚木脚手板（两端固定）。
o 作业人员佩戴双钩安全带（抗冲击力≥15kN），安全带固定点设置在独立承重结构上，严禁低挂高用。
2. 消防安全管理
o 施工现场划分动火作业区（距易燃材料≥10m），配备2个泡沫灭火器（3L）和灭火毯（1.5m×1.5m），动火前办理《动火许可证》，设专人监火。
o 油漆、稀料等危险品设置专用库房（温度≤30℃，通风良好），与火源保持≥15m安全距离。
（二）文明施工措施
1. 噪声控制
o 施工时间限定为7:00-12:00、14:00-19:00，噪声设备（切割机、角磨机）设置隔音罩（降噪量≥25dB），昼间噪声≤70dB，夜间禁止施工。
2. 扬尘治理
o 现场裸土覆盖率100%（采用200g/m²防尘网），出入口设置洗车平台（高压水枪压力≥8MPa），运输车辆必须覆盖篷布（覆盖率100%）。
七、施工进度计划
（一）进度安排
1. 基础工程（5d）：放线1d→钻孔植筋2d→预埋件安装2d
2. 主体结构（15d）：框架制作5d→吊装6d→檩条安装4d
3. 围护系统（12d）：屋面玻璃8d→立面门窗4d
4. 防水工程（5d）：节点处理2d→防水层施工3d
5. 机电安装（5d）：管线敷设2d→设备安装3d
6. 收尾验收（3d）：清洁1d→功能测试1d→竣工验收1d
（二）进度保障措施
· 材料储备量满足7d连续施工需求，设置材料预警机制（库存量≤30%时启动紧急采购）。
· 配置2个施工班组（每组8人），关键工序采用两班制（如玻璃安装阶段），确保日均完成6-8块玻璃安装。
八、验收标准与流程
（一）验收标准
1. 结构验收
o 框架垂直度偏差≤H/1000（H为高度），且≤10mm；平面弯曲≤L/1500（L为跨度），且≤5mm。
o 玻璃抗冲击性能：1040g钢球1m高度自由坠落，玻璃不破碎或破碎后无飞溅。
2. 功能验收
o 防水性能：人工淋水试验（水压0.3MPa，持续30min），室内无渗漏痕迹。
o 通风系统：开启状态下换气次数≥2次/h，噪声≤55dB（距设备1m处）。
（二）验收流程
1. 施工单位自检→监理验收→第三方检测（结构安全、玻璃性能）→业主竣工验收
2. 验收资料包含：材料合格证、检测报告、隐蔽工程记录、功能测试记录等28项资料。
九、应急预案
（一）台风暴雨应急
· 预警响应：接到蓝色预警后12h内完成防风加固（增加临时缆风绳，间距3m，拉力≥5kN），玻璃未安装完成时覆盖防水布（抗拉强度≥300N/m）。
· 应急物资：储备应急水泵（流量≥50m³/h）2台，沙袋（10kg/袋）200袋，备用发电机（功率5kW）1台。
（二）高处坠落应急
· 现场配备急救箱（含止血带、夹板、担架等），设置紧急疏散通道（宽度≥1.2m），与邾城街道医院（距离3.5km）建立联动机制，急救响应时间≤30min。
· 每月组织1次应急演练，重点训练安全带系挂、伤员搬运、心肺复苏等技能。
十、工程保修
本工程保修期为2年，其中防水工程保修期5年。建立《客户服务档案》，每月进行1次回访，接到报修后24h内到场处理，维修响应时间：紧急情况≤2h，一般情况≤12h。提供终身维护服务，定期（每年春季）进行结构安全检测和防水维护。
