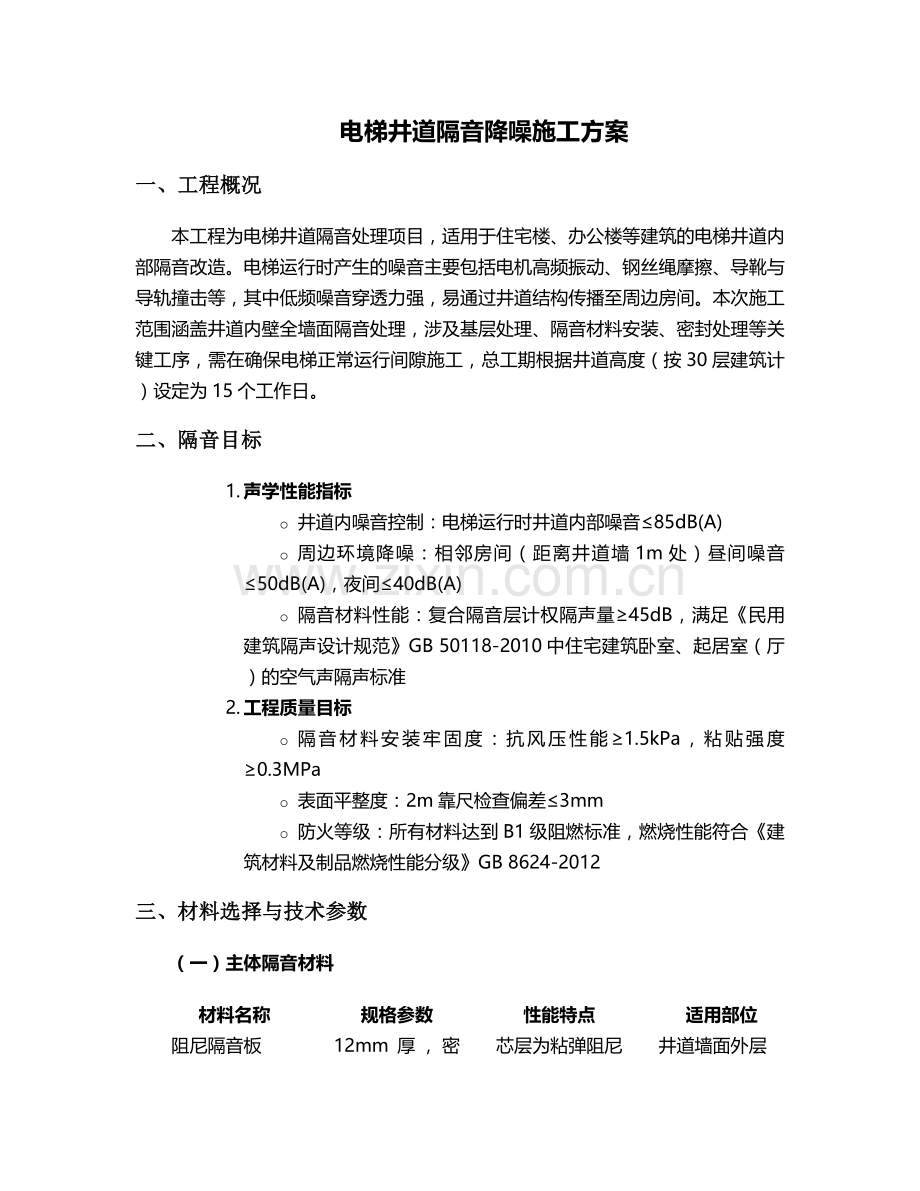

电梯井道隔音降噪施工方案
一、工程概况
本工程为电梯井道隔音处理项目，适用于住宅楼、办公楼等建筑的电梯井道内部隔音改造。电梯运行时产生的噪音主要包括电机高频振动、钢丝绳摩擦、导靴与导轨撞击等，其中低频噪音穿透力强，易通过井道结构传播至周边房间。本次施工范围涵盖井道内壁全墙面隔音处理，涉及基层处理、隔音材料安装、密封处理等关键工序，需在确保电梯正常运行间隙施工，总工期根据井道高度（按30层建筑计）设定为15个工作日。
二、隔音目标
1. 声学性能指标
o 井道内噪音控制：电梯运行时井道内部噪音≤85dB(A)
o 周边环境降噪：相邻房间（距离井道墙1m处）昼间噪音≤50dB(A)，夜间≤40dB(A)
o 隔音材料性能：复合隔音层计权隔声量≥45dB，满足《民用建筑隔声设计规范》GB 50118-2010中住宅建筑卧室、起居室（厅）的空气声隔声标准
2. 工程质量目标
o 隔音材料安装牢固度：抗风压性能≥1.5kPa，粘贴强度≥0.3MPa
o 表面平整度：2m靠尺检查偏差≤3mm
o 防火等级：所有材料达到B1级阻燃标准，燃烧性能符合《建筑材料及制品燃烧性能分级》GB 8624-2012
三、材料选择与技术参数
（一）主体隔音材料
材料名称
规格参数
性能特点
适用部位
阻尼隔音板

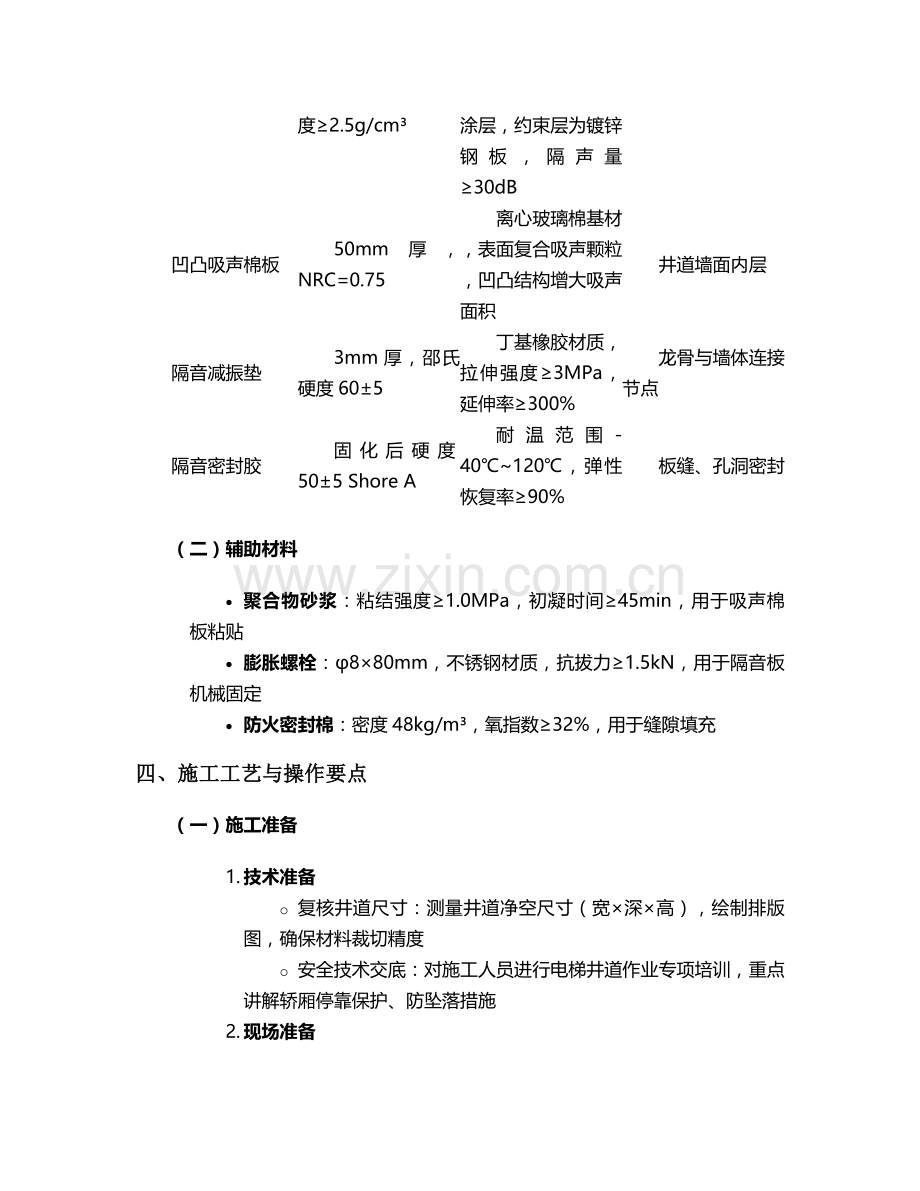

12mm厚，密度≥2.5g/cm³
芯层为粘弹阻尼涂层，约束层为镀锌钢板，隔声量≥30dB
井道墙面外层
凹凸吸声棉板
50mm厚，NRC=0.75
离心玻璃棉基材，表面复合吸声颗粒，凹凸结构增大吸声面积
井道墙面内层
隔音减振垫
3mm厚，邵氏硬度60±5
丁基橡胶材质，拉伸强度≥3MPa，延伸率≥300%
龙骨与墙体连接节点
隔音密封胶
固化后硬度50±5 Shore A
耐温范围-40℃~120℃，弹性恢复率≥90%
板缝、孔洞密封
（二）辅助材料
· 聚合物砂浆：粘结强度≥1.0MPa，初凝时间≥45min，用于吸声棉板粘贴
· 膨胀螺栓：φ8×80mm，不锈钢材质，抗拔力≥1.5kN，用于隔音板机械固定
· 防火密封棉：密度48kg/m³，氧指数≥32%，用于缝隙填充
四、施工工艺与操作要点
（一）施工准备
1. 技术准备
o 复核井道尺寸：测量井道净空尺寸（宽×深×高），绘制排版图，确保材料裁切精度
o 安全技术交底：对施工人员进行电梯井道作业专项培训，重点讲解轿厢停靠保护、防坠落措施
2. 现场准备
o 基层处理：清除墙面浮灰、空鼓及突出物，用粉刷石膏找平凹凸部位（平整度偏差≤10mm）
o 垂直运输：利用电梯轿厢作为材料运输工具，轿厢顶部铺设50mm厚木板防护，设置限位警示装置
o 临时照明：安装36V安全电压照明系统，照度≥50lux，每2层设置1盏防爆灯
（二）关键施工流程
1. 基层处理与弹线
· 清理工序：采用高压吹风机清除墙面灰尘，油污部位用中性洗涤剂擦拭，干燥后涂刷界面剂（用量0.2kg/m²）
· 弹线定位：
o 水平线：以建筑1m标高线为基准，向上每1.2m弹出水平控制线（隔音板标准宽度）
o 垂直线：按井道中轴线向两侧分中，弹出板材安装定位线，阴阳角处增设50mm宽控制线
2. 内层吸声棉板安装
· 排版原则：从下往上分层施工，板缝错开1/2板长（错缝距离≥300mm），阴阳角处采用45°斜接
· 粘贴工艺：
1. 聚合物砂浆搅拌：水灰比1:4，机械搅拌3min，静置5min后二次搅拌
2. 涂抹方式：采用“条粘法”，砂浆厚度10mm，粘结面积≥60%，板边30mm范围内满涂
3. 安装顺序：将吸声棉板凹凸面朝井道内侧，轻压就位后用橡皮锤敲击板面，确保无空鼓
· 机械加固：每块棉板设置4个固定点（四角距边缘50mm处），钻孔深度≥50mm（含基层50mm），打入膨胀螺栓后用密封胶封堵钉帽
3. 外层阻尼隔音板安装
· 龙骨安装：
o 采用50×30mm轻钢龙骨，间距600mm，龙骨与墙面之间垫3mm厚减振垫，用M10膨胀螺栓固定（间距800mm）
o 龙骨空腔内填充隔音棉，填充密度≥90%，接缝处重叠50mm
· 隔音板固定：
o 板材裁切：使用圆锯机（带防尘罩）裁切，切口用密封胶封边
o 安装方式：采用自攻螺丝（间距300mm）固定于龙骨，螺丝沉入板面1~2mm，板缝预留3mm宽伸缩缝
o 密封处理：板缝内填充隔音密封胶，表面用刮刀刮平，胶层厚度≥5mm
4. 节点密封处理
· 孔洞封堵：对电梯召唤盒孔洞、管线穿墙板孔，先填充防火密封棉，再用密封胶灌封（深度≥100mm）
· 阴阳角处理：内角用L型金属压条（宽50mm）覆盖，外角粘贴200mm宽隔音毡（搭接长度≥100mm）
（三）质量验收标准
检验项目
允许偏差
检验方法
表面平整度
≤3mm/2m
靠尺、塞尺检查
接缝直线度
≤3mm/5m
拉5m线（不足5m拉通线）检查
板材粘贴空鼓率
≤5%
敲击法检查，每10m²抽查1处
密封胶宽度
+2mm，0mm
卡尺测量，每50m接缝抽查3点
五、施工进度计划
施工阶段
工期（天）
工作内容
资源配置
准备阶段
2
材料进场检验、基层处理、安全防护
施工员2人，普工3人
吸声层施工
5
弹线、棉板粘贴、螺栓固定
木工4人，电梯操作工1人
隔音层施工
5
龙骨安装、隔音板固定、密封处理
木工5人，焊工1人
验收整改
3
声学检测、表面修复、清理退场
技术员2人，检测员1人
六、质量控制措施
（一）材料进场检验
· 抽样检测：隔音板每500张为一批，随机抽取3张进行隔声量测试；吸声棉板按GB/T 18696.2-2002标准检测吸声系数
· 外观检查：板材表面无裂纹、缺角，厚度偏差≤±1mm，颜色均匀一致
（二）过程质量控制
· 三检制：
o 自检：施工班组每完成一层自检，填写《分项工程检验记录表》
o 互检：相邻班组交叉检查，重点检查接缝处理和固定牢固度
o 专检：质检员每日巡查，对关键工序（如龙骨安装、密封处理）进行旁站监督
· 声学性能监测：
o 安装过程中：每5层进行一次噪音检测（使用积分声级计，A计权，采样时间10min）
o 竣工后：委托第三方检测机构进行现场隔声性能测试，出具检测报告
七、安全与环保措施
（一）安全防护
1. 高空作业防护
o 设置安全母绳：沿井道高度每3层固定1条Φ12mm钢丝绳，施工人员佩戴双钩安全带
o 轿厢保护：轿厢顶部安装防护栏杆（高度1.2m），底部设置缓冲垫层（厚度≥100mm）
2. 电气安全
o 临时用电：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s）
o 动火作业：焊接作业办理动火许可证，配备2具4kg干粉灭火器，设置接火斗
（二）环保措施
· 粉尘控制：切割作业采用湿法施工，吸尘器同步收集粉尘，作业面PM10浓度≤0.5mg/m³
· 废弃物处理：边角料分类存放，玻璃棉废料密封后交由有资质单位处置，回收率≥90%
· 噪音控制：夜间（22:00-6:00）禁止使用冲击钻等强噪音设备，昼间施工噪音≤70dB(A)
八、验收标准与流程
（一）验收内容
1. 观感质量：表面平整、接缝顺直，密封胶饱满光滑，无气泡、裂纹
2. 功能测试：
o 电梯满负荷运行时，在井道周边敏感房间（卧室、书房）进行噪音检测
o 采用《声学 建筑和建筑构件隔声测量》GB/T 19889.3-2005标准进行现场测量
（二）验收资料
· 材料出厂合格证、性能检测报告及进场复验记录
· 施工记录（含隐蔽工程验收记录、分项工程检验批验收表）
· 声学性能检测报告（第三方检测机构出具）
九、成品保护与维护
1. 施工期间保护
o 已安装完成的隔音板表面张贴警示标识，禁止碰撞、踩踏
o 电梯调试期间，在隔音层表面覆盖18mm厚多层板防护
2. 后期维护
o 定期检查：每半年检查一次板缝密封胶老化情况，发现开裂及时修补
o 清洁要求：采用中性清洁剂擦拭表面，禁止使用钢丝球等硬质工具
本方案通过“吸声+隔音+减振”三重降噪技术，结合精细化施工管理，可有效控制电梯运行噪音对周边环境的影响，确保隔音效果长期稳定。施工过程中需严格执行各工序质量标准，强化安全风险管控，实现工程质量与施工安全双达标。
