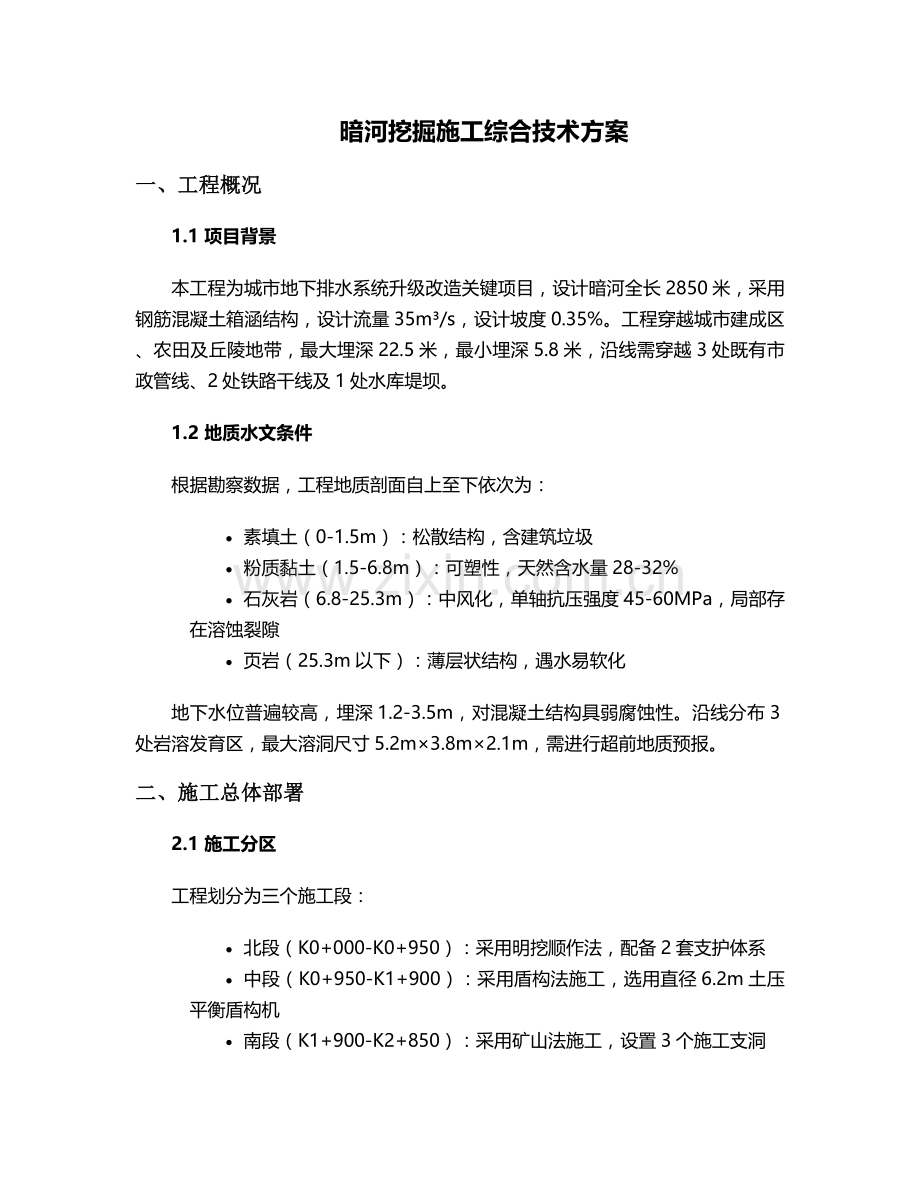

暗河挖掘施工综合技术方案
一、工程概况
1.1 项目背景
本工程为城市地下排水系统升级改造关键项目，设计暗河全长2850米，采用钢筋混凝土箱涵结构，设计流量35m³/s，设计坡度0.35%。工程穿越城市建成区、农田及丘陵地带，最大埋深22.5米，最小埋深5.8米，沿线需穿越3处既有市政管线、2处铁路干线及1处水库堤坝。
1.2 地质水文条件
根据勘察数据，工程地质剖面自上至下依次为：
· 素填土（0-1.5m）：松散结构，含建筑垃圾
· 粉质黏土（1.5-6.8m）：可塑性，天然含水量28-32%
· 石灰岩（6.8-25.3m）：中风化，单轴抗压强度45-60MPa，局部存在溶蚀裂隙
· 页岩（25.3m以下）：薄层状结构，遇水易软化
地下水位普遍较高，埋深1.2-3.5m，对混凝土结构具弱腐蚀性。沿线分布3处岩溶发育区，最大溶洞尺寸5.2m×3.8m×2.1m，需进行超前地质预报。
二、施工总体部署
2.1 施工分区
工程划分为三个施工段：
· 北段（K0+000-K0+950）：采用明挖顺作法，配备2套支护体系
· 中段（K0+950-K1+900）：采用盾构法施工，选用直径6.2m土压平衡盾构机
· 南段（K1+900-K2+850）：采用矿山法施工，设置3个施工支洞
2.2 施工顺序
1. 施工准备阶段（60天）：完成场地平整、临时设施搭设、设备进场调试
2. 北段明挖施工（180天）：先施工降水系统，分段开挖支护
3. 中段盾构施工（240天）：同步进行盾构井施工与盾构机组装
4. 南段矿山法施工（210天）：超前地质预报→超前支护→开挖支护→衬砌施工
5. 结构衔接施工（45天）：处理各工法接头部位，确保结构整体性
6. 收尾验收阶段（30天）：完成附属设施安装、场地恢复
2.3 资源配置
· 主要机械设备：
o 盾构机：1台（型号ZTE6200），配备同步注浆系统
o 挖掘机：6台（PC220型4台，PC360型2台）
o 钻机：地质钻机8台，锚杆钻机4台
o 混凝土设备：搅拌站2座（HZS90型），输送泵4台
· 劳动力配置：
o 高峰期投入人员385人，其中管理人员52人，技术工人186人，普工147人
o 分设掘进、支护、衬砌、机电等专业作业队
三、关键施工技术
3.1 明挖段施工工艺
3.1.1 降水系统
采用"管井+轻型井点"联合降水方案：
· 管井布置：沿基坑两侧间隔15m布设，井深35m，直径600mm，内置Φ273mm滤水管
· 轻型井点：基坑周边布置双排井点，间距1.2m，滤管长度1.8m
· 降水运行：提前20天启动降水，维持地下水位低于开挖面1.5m以下
3.1.2 基坑支护
根据基坑深度采用分级支护体系：
· 浅层段（<6m）：Φ600@1200钻孔灌注桩+Φ609钢支撑，间距3m
· 深层段（≥6m）：地下连续墙（800mm厚）+3道内支撑，混凝土支撑截面800×1000mm
· 特殊段处理：临近铁路段采用Φ800@600三重管高压旋喷桩帷幕，桩长22m
3.1.3 土方开挖
采用"分层、分段、对称、限时"开挖原则：
· 分层厚度：每层开挖深度≤2.5m，机械开挖至基底以上30cm后人工清底
· 分段长度：每段20-30m，设置横向临时支撑
· 出土方式：基坑内设2台QTZ80塔吊（吊距55m）配合自卸汽车运输
· 边坡监测：布设12个监测断面，监测频率1次/天，预警值：水平位移50mm，沉降30mm
3.2 盾构施工技术
3.2.1 盾构机组装调试
· 盾构井尺寸：18m×12m×15m，采用Φ800钻孔灌注桩+旋喷桩止水帷幕
· 组装流程：主机下井→连接桥安装→后配套系统连接→液压电气系统调试
· 空载调试：进行刀盘转动、推进油缸伸缩、螺旋输送机等单机测试，连续试运行48小时
3.2.2 掘进参数控制
根据不同地层设定掘进参数：
· 粉质黏土层：土仓压力0.8-1.2bar，推进速度40-60mm/min，刀盘转速1.8rpm
· 石灰岩地层：土仓压力1.2-1.5bar，推进速度20-30mm/min，扭矩控制在2800kN·m以内
· 岩溶发育区：采用"低压力、慢推进"模式，同步加大注浆量
3.2.3 同步注浆与二次注浆
· 同步注浆：采用水泥-水玻璃双液浆，配比（重量比）水泥:砂:粉煤灰:水=1:2:0.8:0.6，注浆压力0.3-0.5MPa，每环注浆量3.5-4.5m³
· 二次注浆：在管片脱出盾尾10环后进行，采用纯水泥浆，注浆压力0.5-0.8MPa，重点加固管片接缝处
3.3 矿山法施工工艺
3.3.1 超前地质预报
采用综合预报体系：
· 长距离预报：TSP203系统，每50m扫描一次
· 中距离预报：地质雷达，扫描距离30m，分辨率5cm
· 短距离预报：超前水平钻探，采用Φ108mm钻头，钻探深度15m，每循环搭接5m
3.3.2 开挖方法
根据断面尺寸选择开挖工法：
· Ⅳ级围岩段：上下台阶法，台阶长度5-8m，循环进尺1.5m
· Ⅴ级围岩段：CRD工法，分4个导洞开挖，导洞尺寸3.5m×3.8m
· 溶洞处理：采用"先填充后开挖"方案，小溶洞采用C20混凝土填充，大溶洞采用管棚+格栅拱架支护后填充
3.3.3 初期支护
支护参数设计：
· 喷射混凝土：C25早强混凝土，厚度25-30cm，初凝时间≤15min
· 锚杆：Φ25中空注浆锚杆，长度3.5-4.5m，间距1.2×1.2m
· 钢拱架：I20a工字钢，间距0.8-1.0m，连接筋Φ22@50cm
· 钢筋网：Φ8@15×15cm，搭接长度30d
四、结构工程施工
4.1 钢筋工程
· 材料要求：采用HRB400E级钢筋，进场需进行力学性能检验
· 加工制作：在钢筋加工棚集中加工，弯曲半径≥6d，弯钩角度符合设计要求
· 安装工艺：
o 底板钢筋：采用"先下层后上层"安装顺序，设置Φ25马凳筋，间距1.5m
o 侧墙钢筋：搭设双排脚手架，设置Φ16定位筋，间距2m
o 钢筋连接：直径≥22mm采用直螺纹连接，其余采用绑扎连接，搭接长度40d
4.2 模板工程
· 模板体系：
o 底板：采用18mm厚酚醛覆膜胶合板，50×100mm方木背楞
o 侧墙：采用1500×3000mm大模板，面板厚度12mm，配置液压脱模系统
o 顶板：采用盘扣式脚手架支撑，立杆间距0.8×0.8m，扫地杆距地20cm
· 安装要求：模板接缝处粘贴5mm厚海绵条，拼缝错台≤2mm，垂直度偏差≤3mm/2m
4.3 混凝土工程
· 配合比设计：
o 底板：C30P8抗渗混凝土，掺加粉煤灰20%，高效减水剂1.2%
o 侧墙：C35P8抗渗混凝土，掺加膨胀剂8%
o 顶板：C40P6抗渗混凝土，初凝时间控制在6-8h
· 浇筑工艺：
o 底板：采用"由低向高、分层浇筑"方式，每层厚度≤50cm，采用Φ50振捣棒振捣
o 侧墙：采用分层对称浇筑，每层高度30cm，布料点间距≤2m
o 养护措施：覆盖土工布洒水养护，养护期≥14天，混凝土内部温度与表面温差≤25℃
4.4 防水层施工
· 基面处理：采用高压水枪清洗，平整度偏差≤5mm/2m，阴阳角做成圆弧角（R≥50mm）
· 防水层结构：
o 外防水层：1.5mm厚自粘改性沥青防水卷材+2mm厚聚氨酯防水涂料
o 内防水层：水泥基渗透结晶型防水涂料，用量1.5kg/m²
· 施工要点：
o 卷材铺贴：采用"空铺法"施工，搭接宽度10cm，采用热风焊接
o 涂料施工：分2-3遍涂刷，每遍厚度0.8mm，间隔时间≥4h
五、特殊地质处理
5.1 岩溶处理方案
· 充填处理：
o 小型溶洞（<2m）：采用C15片石混凝土填充，掺加10%膨胀剂
o 中型溶洞（2-5m）：先抛填块石，再灌注水泥浆，压力0.3-0.5MPa
o 大型溶洞（>5m）：采用"管棚+格栅拱架+混凝土填充"复合处理
· 超前支护：采用Φ108管棚，长度15m，环向间距30cm，注浆加固范围3m
5.2 涌水处理
· 掌子面涌水：立即停止开挖，采用速凝混凝土封闭，布设Φ50引流管
· 裂隙涌水：采用"局部注浆+排水盲管"处理，注浆材料选用水泥-水玻璃双液浆
· 大规模涌水：启动应急预案，设置多道挡水墙，采用深井降水降低水头
5.3 既有管线保护
对3处既有管线采取针对性保护措施：
· Φ1200给水管（K0+350）：采用"悬吊保护+监测"方案，设置4组型钢支架
· 110kV电缆（K1+220）：采用"管廊隔离"保护，新建2m×2m钢筋混凝土保护涵
· 既有雨水管（K2+180）：采用"托换加固"技术，设置Φ800钻孔灌注桩基础
六、施工进度计划
6.1 关键线路
K0+000-K0+950明挖段→盾构井施工→盾构机下井调试→K0+950-K1+900盾构段→结构衔接→竣工验收
6.2 进度保障措施
· 资源保障：建立设备配件储备库，储备关键部件3套以上
· 技术保障：提前组织专家论证，优化3项关键工序施工工艺
· 制度保障：实行周进度考核与奖惩制度，延误超3天启动预警机制
· 应急保障：准备2套备用施工方案，针对岩溶、涌水等风险制定专项预案
七、质量安全保证体系
7.1 质量管理措施
· 原材料控制：实行"三检制"，每批钢筋、防水材料需经第三方检测合格
· 过程控制：
o 实行"样板引路"制度，每个分项工程先做样板段
o 隐蔽工程验收需经监理、设计单位共同确认
o 混凝土试块留置数量增加20%，确保数据代表性
· 检测控制：委托第三方检测单位，对结构尺寸、强度、抗渗性进行全面检测
7.2 安全管理体系
· 组织架构：成立安全生产领导小组，设置专职安全员8名，持证上岗
· 风险管控：
o 每月开展安全风险辨识，对5处重大危险源实施动态监控
o 矿山法施工实行"先预报后开挖、先支护后开挖"原则
· 应急管理：
o 编制12项专项应急预案，每季度组织1次应急演练
o 现场配备应急物资：担架2副、氧气呼吸器4台、急救箱3个
· 安全培训：特种作业人员持证上岗，每日开展班前安全技术交底
八、环境保护措施
8.1 扬尘控制
· 施工便道硬化处理，设置洗车平台，配备高压冲洗设备
· 料场设置6m高围挡，堆料覆盖防尘网，出入口安装雾炮机
· 土方运输车辆采用密闭式罐车，出场前冲洗轮胎
8.2 噪声控制
· 高噪声设备设置隔音棚，夜间22:00-6:00禁止施工
· 破碎机、空压机等设备安装消声器，噪声控制在昼间≤70dB，夜间≤55dB
8.3 水土保持
· 施工区设置排水沟和沉淀池，废水经三级沉淀后排入市政管网
· 沉淀池污泥定期清运至指定处理场，严禁随意排放
· 工程结束后恢复植被面积≥90%，采用本地物种进行生态修复
九、应急预案
9.1 岩溶突水应急处置
· 立即启动备用排水系统，投入4台Φ150水泵强排
· 掌子面采用速凝混凝土封闭，周边布设管棚注浆加固
· 启动备用电源，确保排水系统连续运行
· 监测地下水位变化，每小时记录1次数据
9.2 盾构机卡壳处理
· 分析卡壳原因，判断为地质因素时采用"静态爆破+人工清理"方案
· 同步调整盾构机姿态，降低推进压力至0.6bar以下
· 准备2套脱困方案，根据实际情况选择"前端扩挖"或"后端顶推"
9.3 结构裂缝处理
· 宽度<0.2mm裂缝：采用环氧树脂浆液低压灌注
· 宽度≥0.2mm裂缝：采用"表面封闭+注浆加固"处理，注浆压力0.3MPa
· 处理后进行抗渗试验，确保无渗漏后方可继续施工
十、结论与建议
本方案通过采用明挖、盾构、矿山法三种工法组合施工，针对性解决了复杂地质条件下的暗河挖掘难题。实施过程中需重点关注岩溶发育区超前预报、盾构穿越铁路段沉降控制、结构防水等关键环节。建议施工期间加强与铁路、水利等部门协调，确保既有设施安全，同时做好施工监测与信息反馈，动态优化施工参数，保障工程顺利实施。
