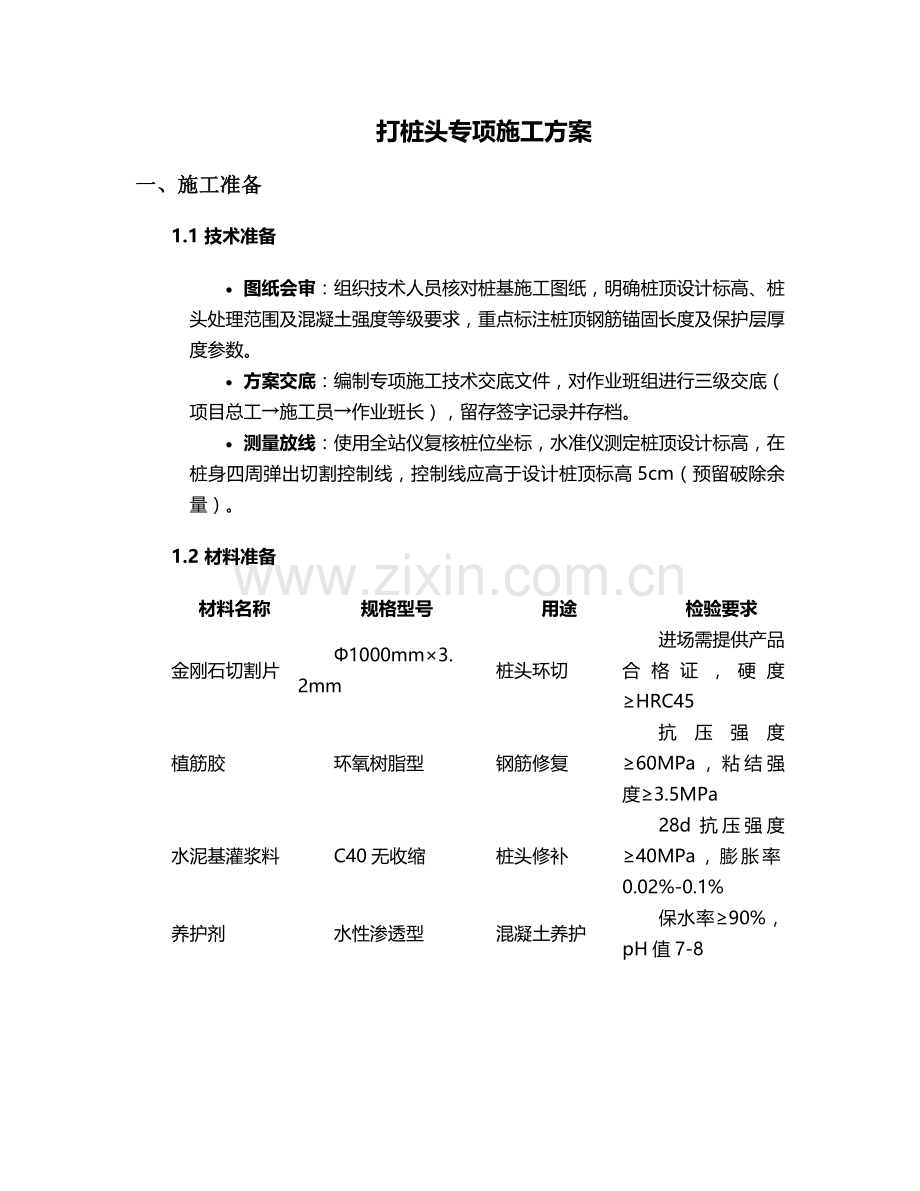

打桩头专项施工方案
一、施工准备
1.1 技术准备
· 图纸会审：组织技术人员核对桩基施工图纸，明确桩顶设计标高、桩头处理范围及混凝土强度等级要求，重点标注桩顶钢筋锚固长度及保护层厚度参数。
· 方案交底：编制专项施工技术交底文件，对作业班组进行三级交底（项目总工→施工员→作业班长），留存签字记录并存档。
· 测量放线：使用全站仪复核桩位坐标，水准仪测定桩顶设计标高，在桩身四周弹出切割控制线，控制线应高于设计桩顶标高5cm（预留破除余量）。
1.2 材料准备
材料名称
规格型号
用途
检验要求
金刚石切割片
Φ1000mm×3.2mm
桩头环切
进场需提供产品合格证，硬度≥HRC45
植筋胶
环氧树脂型
钢筋修复
抗压强度≥60MPa，粘结强度≥3.5MPa
水泥基灌浆料
C40无收缩
桩头修补
28d抗压强度≥40MPa，膨胀率0.02%-0.1%
养护剂
水性渗透型
混凝土养护
保水率≥90%，pH值7-8

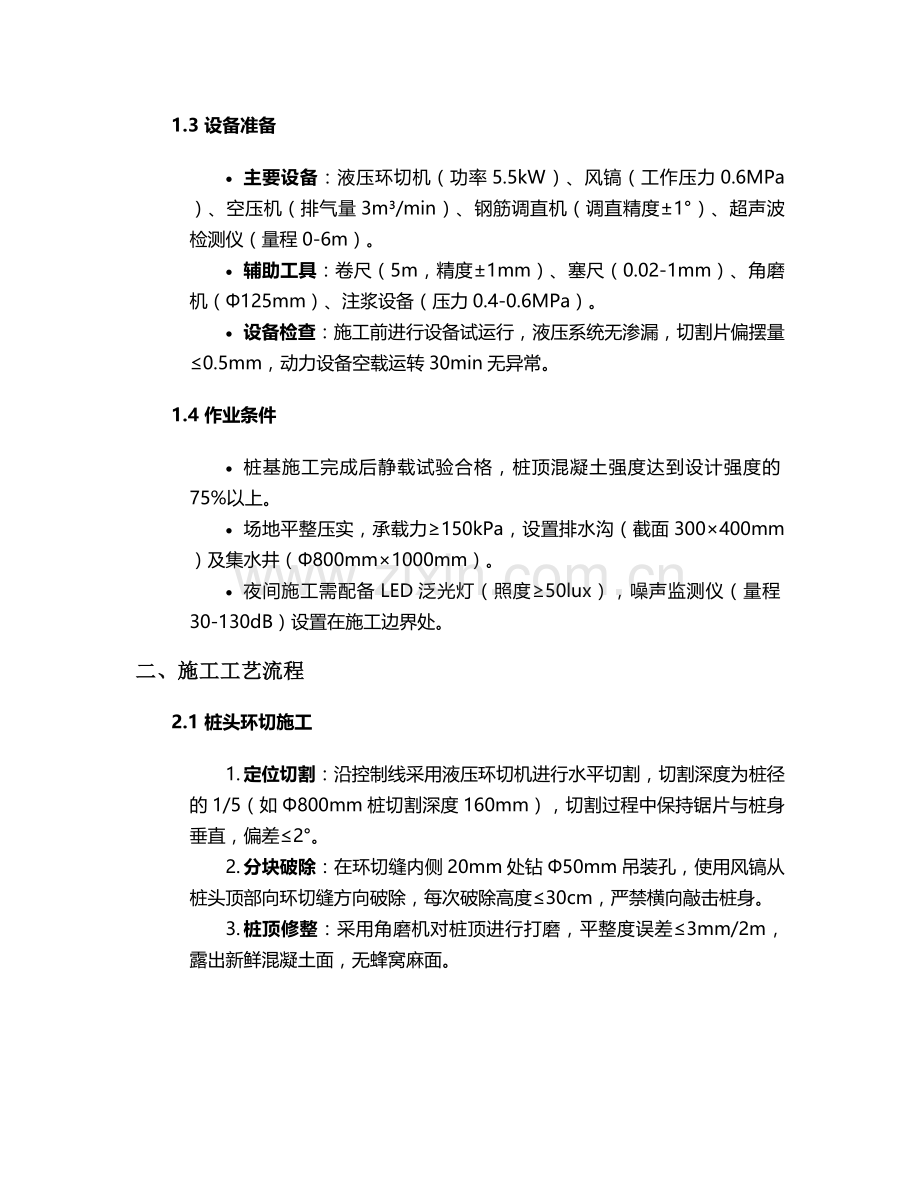

1.3 设备准备
· 主要设备：液压环切机（功率5.5kW）、风镐（工作压力0.6MPa）、空压机（排气量3m³/min）、钢筋调直机（调直精度±1°）、超声波检测仪（量程0-6m）。
· 辅助工具：卷尺（5m，精度±1mm）、塞尺（0.02-1mm）、角磨机（Φ125mm）、注浆设备（压力0.4-0.6MPa）。
· 设备检查：施工前进行设备试运行，液压系统无渗漏，切割片偏摆量≤0.5mm，动力设备空载运转30min无异常。
1.4 作业条件
· 桩基施工完成后静载试验合格，桩顶混凝土强度达到设计强度的75%以上。
· 场地平整压实，承载力≥150kPa，设置排水沟（截面300×400mm）及集水井（Φ800mm×1000mm）。
· 夜间施工需配备LED泛光灯（照度≥50lux），噪声监测仪（量程30-130dB）设置在施工边界处。
二、施工工艺流程
2.1 桩头环切施工
1. 定位切割：沿控制线采用液压环切机进行水平切割，切割深度为桩径的1/5（如Φ800mm桩切割深度160mm），切割过程中保持锯片与桩身垂直，偏差≤2°。
2. 分块破除：在环切缝内侧20mm处钻Φ50mm吊装孔，使用风镐从桩头顶部向环切缝方向破除，每次破除高度≤30cm，严禁横向敲击桩身。
3. 桩顶修整：采用角磨机对桩顶进行打磨，平整度误差≤3mm/2m，露出新鲜混凝土面，无蜂窝麻面。
2.2 钢筋处理工艺
· 钢筋清理：人工清除钢筋表面混凝土残渣，使用钢丝刷除锈（除锈等级Sa2.5级），露出金属光泽。
· 调直校正：对弯曲钢筋采用5t千斤顶冷弯调直，调直后钢筋轴线偏差≤1/200钢筋长度，且≤5mm。
· 植筋修复：当钢筋损伤长度＞5d（d为钢筋直径）时，采用植筋处理：
1. 钻孔直径=d+4mm，孔深=15d，钻孔垂直度偏差≤3°
2. 清孔采用高压风（0.5MPa）吹孔3次，再用丙酮清洗孔壁
3. 植筋胶应从孔底向上灌注，灌注量为孔体积的2/3，钢筋旋转插入到位后静置24h
2.3 混凝土修补流程
1. 缺陷处理：对桩顶蜂窝（深度＞10mm）、露筋部位，先凿成倒梯形凹槽（坡度1:3），用高压水冲洗干净。
2. 界面处理：涂刷混凝土界面剂（用量0.3kg/m²），涂刷后30min内进行修补。
3. 灌浆施工：采用压力注浆法灌注水泥基灌浆料，注浆压力0.3-0.5MPa，从最低点开始，直至排气孔溢出浓浆为止。
4. 表面收光：待灌浆料初凝前（约2h），用木抹子搓平，铁抹子压光，表面平整度≤2mm/m。
2.4 质量检测工序
· 外观检查：桩顶平面平整度≤5mm，混凝土表面裂缝宽度＜0.2mm，钢筋保护层厚度偏差±10mm。
· 强度检测：采用回弹法检测混凝土表面强度，每个桩头测区不少于10个，换算强度≥设计值的95%。
· 完整性检测：超声波检测桩身完整性，声速≥3500m/s，波幅衰减≤12dB。
· 承载力检测：按10%比例进行单桩承载力抽检，静载试验最大加载量为设计承载力的1.5倍。
三、质量控制措施
3.1 关键控制点
控制项目
允许偏差
控制方法
检查频率
桩顶标高
+30mm，-50mm
水准仪测量，每桩4点
100%检查
钢筋锚固长度
+50mm，-0mm
卷尺测量，每根钢筋
100%检查
桩身垂直度
≤1/300
全站仪测斜，每桩2个方向
100%检查
混凝土密实度
无空洞
超声波检测，每桩3剖面
100%检查
3.2 过程控制
· 切割工序：设置专职质检员监督环切深度，每切割5根桩校准一次切割片位置。
· 钢筋加工：建立钢筋加工台账，对调直后的钢筋实行“首件检验制”，检验合格后方可批量加工。
· 混凝土养护：采用“薄膜+养护剂”双重养护，养护期不少于14d，每日测温2次（温差≤25℃）。
· 不合格处理：对桩顶标高超差（＞-50mm）的桩头，需重新环切处理；钢筋间距偏差＞20mm时，应重新调整并采用绑扎或焊接固定。
3.3 验收标准
· 分项验收：每个检验批（≤50根桩）应包含：施工记录、材料合格证、检测报告等资料，验收合格后方可进入下道工序。
· 隐蔽工程：钢筋修复、植筋施工等隐蔽工序，需留存影像资料（照片分辨率≥300dpi，包含标尺和日期标识）。
· 竣工验收：桩头处理完成后，应提交《桩头处理分项工程质量验收记录表》，包含主控项目（合格率100%）和一般项目（合格率≥85%）检查结果。
四、安全保障措施
4.1 作业人员防护
· 个人防护：作业人员必须佩戴：
o 安全帽（抗冲击性能≥5000N）
o 防冲击眼镜（镜片抗冲击速度5.5m/s）
o 防尘口罩（过滤效率≥95%，KN95级）
o 防振手套（衰减率≥20dB）
o 反光工作服（逆反射系数≥300cd/(lx·m²)）
4.2 设备安全管理
· 机械防护：环切机设置防护罩（防护半径≥1.5m），传动部位安装防护栏杆（高度1.2m），设备接地电阻≤4Ω。
· 用电安全：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流30mA，动作时间0.1s），电缆架空高度≥2.5m（过路处≥5m）。
· 设备检修：建立设备台账，每台设备设置“检修卡”，液压系统每工作100h更换液压油（黏度46#抗磨液压油）。
4.3 专项安全措施
· 高空作业：当桩顶标高超过2m时，搭设操作平台（脚手板厚度≥50mm，荷载≥2kN/m²），设置1.2m高防护栏杆及18cm高挡脚板。
· 防火防爆：施工现场配备ABC干粉灭火器（每50m²1具，容量≥4kg），氧气瓶与乙炔瓶间距≥5m，距明火点≥10m。
· 有限空间：桩孔内作业（深度＞2m）时，必须配备四合一气体检测仪（检测范围：O₂19.5%-23.5%，CO＜24ppm），强制通风风量≥3次/h。
4.4 应急管理
· 应急预案：编制《桩头施工应急预案》，包含高处坠落、物体打击、机械伤害等事故处置流程，每季度组织1次应急演练。
· 急救准备：现场设置急救箱（配备止血带、绷带、消毒液等），距离最近医院车程≤30min，急救电话张贴于现场明显位置。
· 事故处理：发生安全事故时，立即启动应急预案，保护现场并在1小时内向监理单位和建设行政主管部门报告。
五、环境保护要求
5.1 噪声控制
· 源头控制：选用低噪声设备（液压环切机噪声≤85dB），风镐加装消声器（降噪量≥15dB），夜间（22:00-6:00）禁止使用风镐作业。
· 传播控制：在施工边界设置隔声屏障（高度3m，隔声量≥25dB），距离敏感点不足50m时，需设置移动式声屏障。
· 监测要求：每2小时监测一次噪声，昼间≤70dB，夜间≤55dB，超标时立即停止作业并采取降噪措施。
5.2 扬尘治理
· 湿法作业：切割、凿除作业时，采用高压喷雾降尘（雾滴直径10-50μm），用水量≥5L/min。
· 围挡措施：施工区域设置2.5m高彩钢板围挡，底部设置20cm高防溢座，围挡顶部安装喷淋系统（每2m设旋转喷头）。
· 车辆管控：出场车辆必须经过洗车平台（尺寸3m×6m，冲洗压力0.8MPa），轮胎及车身冲洗干净后方可上路。
5.3 固废处理
· 分类收集：设置三类垃圾桶：
o 混凝土废料（可回收）：破碎后粒径≤50mm的用作路基填料
o 废钢筋（可回收）：集中堆放，由有资质单位回收处理
o 危险废物（废切割片、废胶桶）：单独存放，交由持危废处置许可证单位处理
· 处置记录：建立固废处置台账，详细记录种类、数量、去向，保存期不少于3年。
5.4 水土保持
· 排水系统：施工废水经三级沉淀池（总容积≥50m³）处理后回用（SS≤100mg/L），沉淀池每月清淤一次。
· 植被保护：施工边界外2m范围内禁止堆载，保护原有植被，工程结束后及时恢复绿化（覆盖率≥90%）。
· 土壤保护：油料库房设置防渗池（防渗系数≤1×10⁻⁷cm/s），地面铺设HDPE防渗膜（厚度1.5mm），防止油污渗漏污染土壤。
六、施工进度计划
6.1 进度安排
· 准备阶段：5d（含设备进场、材料检验、技术交底）
· 环切施工：按每天完成30根桩（Φ800mm）计算，总工期=总桩数/30（向上取整）
· 钢筋处理：与环切施工平行作业，滞后2d开始
· 修补养护：单桩养护期14d，可与后续工序流水施工
· 检测验收：每检验批完成后3d内组织检测，验收周期2d
6.2 资源配置
· 劳动力计划：
o 管理人员：项目经理1人，施工员2人，质检员1人，安全员1人
o 作业人员：环切班组（6人/班），钢筋班组（4人/班），修补班组（5人/班），实行两班制（每班8h）
· 设备配置：环切机3台（2用1备），风镐8台，空压机2台，确保高峰期日作业效率≥40根/天
6.3 进度保障
· 材料储备：切割片、灌浆料等主要材料储备量≥7d用量，建立材料预警机制（库存低于3d用量时启动紧急采购）。
· 机械保障：配备专职维修工2名，现场储备易损件（切割片10片、液压油管50m、密封圈20套）。
· 进度考核：实行周进度考核，完成率＜90%时，分析原因并采取增加作业班组、延长有效作业时间等措施。
七、雨季施工措施
7.1 防雨措施
· 场地排水：增设排水沟（断面500×600mm），坡度≥3%，集水井配备潜水泵（流量50m³/h），确保雨后1h内排除积水。
· 材料防护：水泥基灌浆料存放于离地30cm高的防潮架上，覆盖防雨布（防雨等级≥IPX5），堆放高度≤1.5m。
· 设备防护：配电箱加装防雨罩，电动设备设置防雨棚（尺寸2m×3m×2.5m），雨后需检测绝缘电阻（≥1MΩ）方可使用。
7.2 质量保障
· 混凝土施工：雨天禁止露天切割作业，已切割桩头需覆盖塑料薄膜（厚度≥0.12mm），搭接宽度≥200mm。
· 钢筋保护：加工完成的钢筋成品采用防雨布覆盖，雨后检查钢筋锈蚀情况，锈蚀等级超过C级需重新除锈。
· 养护调整：雨天可采用养护剂养护（用量增加20%），养护期延长3d，确保混凝土强度达标。
7.3 安全措施
· 防滑措施：作业平台脚手板应满铺并绑扎牢固，雨天铺设防滑垫（摩擦系数≥0.6），设置警示标志（“小心地滑”）。
· 防雷保护：塔吊、围挡等高大设施安装避雷针（保护范围半径≥20m），接地电阻≤10Ω，雷雨天气停止作业。
· 应急物资：储备沙袋（200袋）、雨衣（50套）、雨靴（50双）、应急照明（10套）等防汛物资，专人管理。
本方案经审批后实施，如遇设计变更或现场条件变化，应及时办理方案变更手续，补充相关技术措施后方可继续施工。施工过程中严格执行本方案要求，确保桩头处理质量符合《建筑桩基技术规范》（JGJ94-2018）及设计文件规定。
