既有建筑施工方案.doc

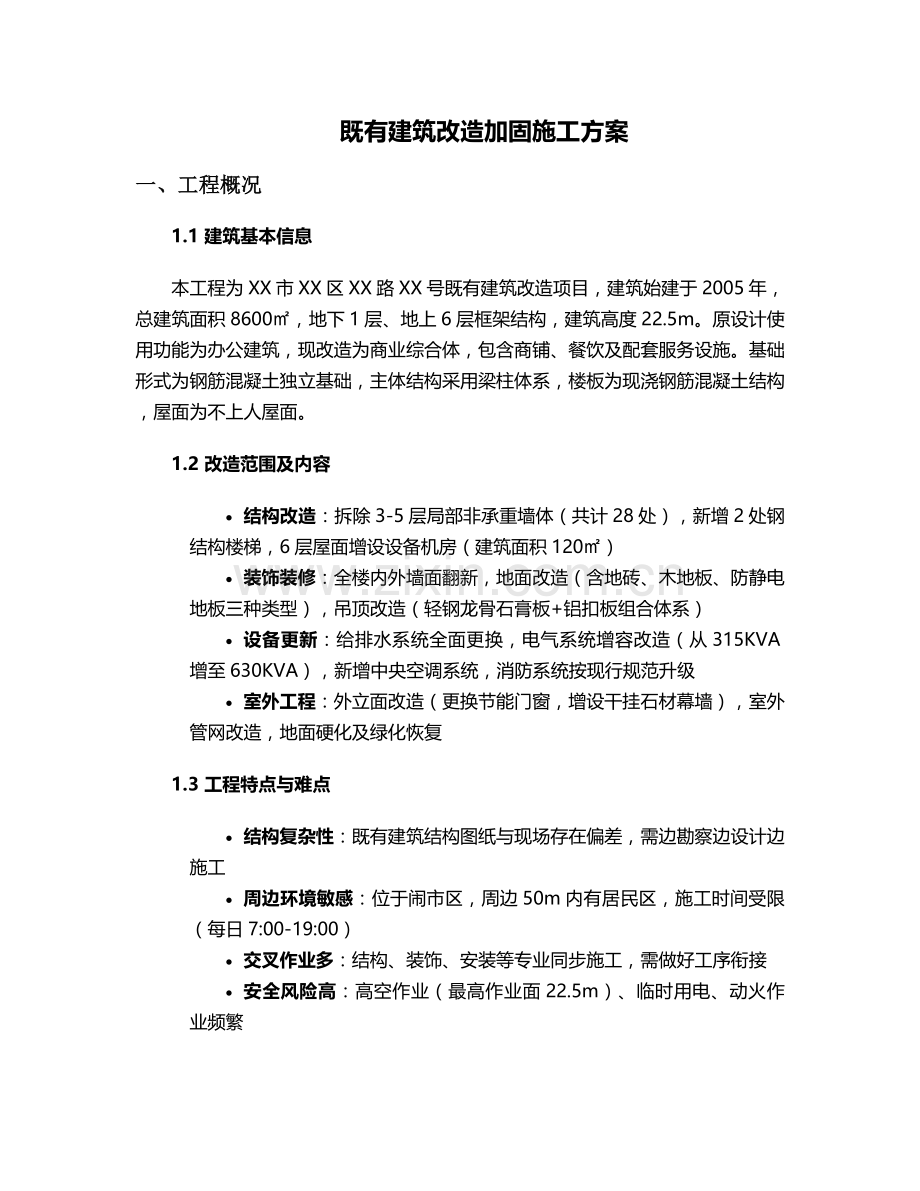

既有建筑改造加固施工方案
一、工程概况
1.1 建筑基本信息
本工程为XX市XX区XX路XX号既有建筑改造项目，建筑始建于2005年，总建筑面积8600㎡，地下1层、地上6层框架结构，建筑高度22.5m。原设计使用功能为办公建筑，现改造为商业综合体，包含商铺、餐饮及配套服务设施。基础形式为钢筋混凝土独立基础，主体结构采用梁柱体系，楼板为现浇钢筋混凝土结构，屋面为不上人屋面。
1.2 改造范围及内容
· 结构改造：拆除3-5层局部非承重墙体（共计28处），新增2处钢结构楼梯，6层屋面增设设备机房（建筑面积120㎡）
· 装饰装修：全楼内外墙面翻新，地面改造（含地砖、木地板、防静电地板三种类型），吊顶改造（轻钢龙骨石膏板+铝扣板组合体系）
· 设备更新：给排水系统全面更换，电气系统增容改造（从315KVA增至630KVA），新增中央空调系统，消防系统按现行规范升级
· 室外工程：外立面改造（更换节能门窗，增设干挂石材幕墙），室外管网改造，地面硬化及绿化恢复
1.3 工程特点与难点
· 结构复杂性：既有建筑结构图纸与现场存在偏差，需边勘察边设计边施工
· 周边环境敏感：位于闹市区，周边50m内有居民区，施工时间受限（每日7:00-19:00）
· 交叉作业多：结构、装饰、安装等专业同步施工，需做好工序衔接
· 安全风险高：高空作业（最高作业面22.5m）、临时用电、动火作业频繁
二、施工准备
2.1 技术准备
· 图纸会审：组织设计、施工、监理三方进行图纸会审，重点核查结构拆除部位的安全性，形成书面会审记录
· 测量放线：采用全站仪进行轴线复核，建立施工控制网，每层设置4个高程控制点，误差控制在±3mm内
· 深化设计：完成钢结构楼梯、幕墙、机电管线综合等专项深化设计，经原设计单位确认后实施
· 方案编制：编制结构拆除、吊装工程、高支模等专项施工方案，组织专家论证（需论证方案3项）
2.2 现场准备
· 场地布置：划分材料堆放区（300㎡）、加工区（150㎡）、办公区（80㎡），设置2个材料出入口
· 临时设施：搭建临时办公室（集装箱式，6间），设置临时厕所（3间），安装临时配电箱8台（总容量500KVA）
· 临水临电：接入DN100给水管，设置3个消防取水点；临时用电采用TN-S接零保护系统，设置三级配电两级保护
· 防护措施：建筑周边设置2.5m高围挡（彩钢板+防尘网），入口处搭设6m宽安全通道，临街面设置双层防护棚
2.3 资源配置
· 人力资源：配置项目经理1人、技术负责人1人、安全员3人、施工员5人，各专业施工班组（木工25人、钢筋工18人、混凝土工12人、架子工15人、水电工30人、焊工8人、普工20人）
· 机械设备：配备塔式起重机1台（QTZ63，最大起重量6t）、施工电梯1台（SC200/200）、液压破碎锤2台、混凝土输送泵1台、电焊机5台、套丝机3台
· 材料准备：主要材料需提前15天进场，钢材、防水材料等需提供出厂合格证及复试报告，见证取样送检率100%
2.4 手续办理
· 办理施工许可证、夜间施工许可、渣土消纳证等相关手续
· 完成施工人员工伤保险（共计156人）、意外伤害险投保
· 与周边社区签订《施工扰民谅解协议》，设置24小时投诉电话
三、主要施工流程
3.1 总体施工顺序
graph TD
A[施工准备] --> B[结构改造]
B --> C[设备安装]
C --> D[装饰装修]
D --> E[室外工程]
E --> F[竣工验收]
3.2 关键工序流程
3.2.1 结构拆除施工流程
1. 施工前准备：设置警戒区，配备消防器材（每50㎡1组），对保留结构进行加固（采用钢管支撑，间距≤1.2m）
2. 拆除作业：
o 先非承重结构后承重结构（拆除顺序：门窗→内隔墙→楼板→梁）
o 人工拆除（小型构件）与机械拆除（大型构件）相结合
o 拆除物分类堆放（可回收材料占比约35%）
3. 垃圾清运：每日清理，采用密闭式运输车（每日清运20车次）
3.2.2 钢结构施工流程
1. 构件加工：工厂预制加工钢构件（误差控制：长度±2mm，垂直度≤1/1000）
2. 基础施工：浇筑C30混凝土独立基础，预埋M24地脚螺栓（外露长度50mm）
3. 吊装作业：
o 吊装顺序：钢柱→钢梁→支撑→楼梯踏步
o 吊装机械：25t汽车吊（作业半径8-15m）
o 临时固定：采用缆风绳+临时支撑（不小于Φ48×3.5钢管）
4. 焊接连接：采用CO₂气体保护焊，焊缝等级二级，焊后24h进行无损检测
5. 涂装工程：喷砂除锈（Sa2.5级），涂刷环氧富锌底漆（80μm）+ 氯化橡胶面漆（60μm）
3.2.3 机电安装流程
1. 管道安装：
o 给水管道：PPR管（DN≤100）采用热熔连接，钢管（DN>100）采用沟槽连接
o 排水管道：UPVC管采用承插粘接，坡度控制：横管≥2‰，立管1%
2. 电气安装：
o 强电：桥架安装（水平度偏差≤2mm/m），导线敷设（相序分色：A黄B绿C红N蓝PE黄绿）
o 弱电：采用综合布线系统，光纤熔接损耗≤0.08dB，测试通断率100%
3. 设备安装：
o 空调机组：安装平整度偏差≤1mm/m，减震垫压缩量控制在15%-20%
o 消防设备：喷淋头间距≤3.6m，烟感探测器保护半径≤5.8m
3.3 施工进度计划
· 总工期：210日历天（含雨天及节假日）
· 关键线路：结构拆除→钢结构施工→机电安装→装饰装修→竣工验收
· 里程碑节点：
o 第30天：完成结构拆除
o 第90天：钢结构工程验收
o 第150天：机电安装完成
o 第190天：装饰装修完工
o 第210天：竣工验收
四、关键技术措施
4.1 结构加固技术
· 增大截面法：对6处框架柱进行加固（截面尺寸从500×500mm增至600×600mm），采用C35细石混凝土，新增钢筋与原结构采用植筋连接（植筋深度15d，抗拔力≥10kN）
· 粘贴钢板法：对12根主梁进行加固，采用3mm厚Q235钢板，用环氧树脂胶粘剂粘贴（粘结强度≥3MPa），钢板表面做防锈处理
· 碳纤维加固：对28块楼板采用碳纤维布加固（300g/m²，单向编织），粘贴前混凝土表面打磨至露出骨料，涂刷底胶厚度0.2mm
4.2 高精度测量技术
· 采用Leica TS60全站仪进行轴线控制（测角精度0.5″，测距精度1mm+1ppm）
· 高程传递采用钢尺垂直丈量法，每层往返测量2次，误差≤3mm
· 钢结构安装采用三维坐标法定位，每个节点测量3个坐标点，偏差控制在±2mm内
· 幕墙安装设置三维可调支撑系统，龙骨安装偏差≤1mm/m
4.3 绿色施工技术
· 雨水回收系统：在场地设置30m³蓄水池，收集雨水用于降尘、养护（预计节水3000m³）
· 建筑垃圾再利用：破碎混凝土用作路基填料（利用率≥40%），废钢筋回收再加工（回收率≥90%）
· 节能照明：施工现场全部采用LED灯具（共计80盏），安装智能照明控制系统（自动调节亮度）
· 低挥发性材料：选用VOCs含量≤100g/L的涂料，水性胶粘剂（甲醛释放量≤0.1mg/m³）
4.4 信息化管理技术
· 采用BIM技术进行管线综合优化，碰撞检查消除冲突点236处
· 应用智慧工地系统：实时监控施工进度（每周更新）、质量检查（问题整改率100%）、安全隐患（整改闭环时间≤24h）
· 无人机巡检：每周2次对施工现场进行航拍，生成进度对比报告
· 视频监控：设置16个高清摄像头，覆盖全部施工区域，存储时间30天
五、质量控制
5.1 质量目标
· 分部分项工程合格率100%，优良率≥85%
· 单位工程质量达到国家现行《建筑工程施工质量验收统一标准》（GB50300-2013）合格标准
· 争创省级优质工程（"XX杯"）
5.2 原材料质量控制
· 进场检验：主要材料（钢材、防水材料、电缆等）进场时需提供出厂合格证、质保书，按规定进行取样复试（取样频率：钢材每60t一批，防水材料每1000㎡一批）
· 存储管理：不同材料分类存放，钢材垫高30cm，水泥存储期≤3个月，木材防潮处理
· 不合格品处理：建立不合格品台账，严禁使用不合格材料，已使用的立即返工并追溯
5.3 施工过程质量控制
· 样板引路：每个分项工程施工前制作样板（如：抹灰样板墙、管道安装样板段），样板验收合格后方可大面积施工
· 三检制：实行班组自检、工序互检、专职质检员专检的质量检查制度，做好检查记录
· 旁站监理：对关键部位（如钢结构焊接、混凝土浇筑）实行旁站监理，留存影像资料
· 检验批验收：严格执行检验批划分方案（共计划分检验批248个），验收合格后方可进入下道工序
5.4 试验与检测
· 结构检测：原结构混凝土强度回弹检测（每楼层10个测区），钢结构焊缝无损检测（抽检比例20%）
· 材料试验：钢筋原材力学性能试验（屈服强度、抗拉强度、伸长率），防水材料耐热度、低温柔性试验
· 功能测试：给水管道压力试验（试验压力1.5倍工作压力，保压30min压降≤0.05MPa），电气绝缘电阻测试（≥0.5MΩ）
· 室内环境检测：完工后进行甲醛、苯、TVOC等5项指标检测，检测点数量每50㎡1个
六、安全管理
6.1 安全目标
· 杜绝死亡及重伤事故，轻伤频率控制在3‰以内
· 无重大设备、火灾、触电事故
· 争创省级"安全文明标准化工地"
6.2 安全管理体系
· 组织机构：成立安全生产领导小组，项目经理任组长，配备专职安全员3人（持证上岗），各班组设兼职安全员1人
· 责任制度：签订安全生产责任书（从项目经理到作业人员共156份），明确各岗位安全职责
· 安全培训：特种作业人员持证上岗（持证率100%），新工人三级安全教育（培训时间≥24学时）
· 安全检查：每日安全巡查，每周专项检查，每月综合检查，形成检查记录并跟踪整改
6.3 专项安全措施
· 高处作业安全：
o 设置1.2m高防护栏杆（横杆2道），满挂密目安全网（网目密度≥2000目/100cm²）
o 作业人员佩戴双钩安全带（每半年检测1次），搭设操作平台（脚手板满铺，间隙≤20mm）
o 电梯井口设置定型化防护门（高度1.8m），楼梯踏步设1.2m高临时护栏
· 临时用电安全：
o 实行"一机一闸一漏一箱"，漏电保护器动作电流≤30mA，动作时间≤0.1s
o 配电箱上锁，防雨防尘，每月检测接地电阻（≤4Ω）
o 电缆架空敷设（高度≥2.5m），穿越道路处加设防护套管
· 动火作业安全：
o 办理动火许可证（分级管理：一级动火由项目总工审批，二级动火由安全员审批）
o 动火点配备2具灭火器（ABC干粉，4kg），设置接火斗（防火毯包裹）
o 焊接作业前清除周边可燃物，作业后30min复查有无火种
6.4 安全防护用品管理
· 配备安全帽（200顶）、安全带（100条）、安全网（500㎡）、绝缘手套（50副）等防护用品
· 建立防护用品台账，定期检查（安全帽每半年检查1次，安全带每半年检测1次）
· 作业人员必须正确佩戴防护用品（如：进入施工现场必须戴安全帽，系下颌带）
七、文明施工
7.1 现场管理
· 封闭管理：施工现场设置连续围挡（高度2.5m），大门采用钢结构大门（宽6m），门旁设置七牌一图
· 场地硬化：主要道路采用200mm厚C20混凝土硬化（宽度4m），设置排水沟（宽300mm，深200mm）
· 材料堆放：材料分类码放整齐（如：钢筋堆放高度≤1.5m，水泥架空堆放），设置材料标识牌（含名称、规格、数量、检验状态）
· 卫生管理：设置专职保洁员4人，每日清理现场，生活垃圾集中存放（垃圾桶8个），每周清运2次
7.2 施工扰民控制
· 噪音控制：
o 高噪音设备（破碎机、空压机）设置隔音棚（降噪量≥20dB）
o 夜间施工（需办理许可）噪声≤55dB，设置噪声监测点2处（每2h监测1次）
· 扬尘控制：
o 出入口设置洗车平台（含三级沉淀池），车辆冲洗率100%
o 易扬尘材料（水泥、砂子）覆盖防尘网（2000目），现场裸土覆盖率100%
o 每日洒水降尘（不少于4次），PM10浓度控制在0.5mg/m³以下
· 光污染控制：夜间施工灯具设置遮光罩，避免直射居民区（光照角度≤75°）
7.3 后勤管理
· 宿舍管理：工人宿舍设置30间（每间不超过6人），配备空调、储物柜，严禁使用大功率电器
· 食堂管理：办理卫生许可证，炊事人员持健康证上岗，生熟食品分开存放，餐具每日消毒
· 医疗保障：设置医务室（配备急救箱，常用药品20种），与附近医院签订急救协议
八、环境保护
8.1 环境管理目标
· 施工扬尘排放达标（PM10≤0.5mg/m³）
· 施工噪声达标（昼间≤70dB，夜间≤55dB）
· 建筑垃圾回收率≥40%，污水排放达标
8.2 污染防治措施
· 水污染防治：
o 设置三级沉淀池（总容积50m³），施工废水经处理后回用（回用率≥60%）
o 油料库房设置防渗池（渗透系数≤10⁻⁷cm/s），防止油料泄漏污染土壤
· 大气污染防治：
o 拆除作业采用湿法施工（洒水降尘），爆破拆除时覆盖防尘布
o 施工现场严禁焚烧废弃物，食堂使用清洁能源（天然气）
· 固体废弃物处理：
o 建筑垃圾分类存放（可回收、不可回收、危险废物三类），设置分类垃圾桶12个
o 危险废物（油漆桶、废电池等）交由有资质单位处理（签订处置协议）
· 土壤保护：
o 临时堆场设置防渗层（HDPE土工膜，厚度1.5mm）
o 施工结束后对临时用地进行土壤修复（恢复至原有功能）
8.3 生态保护
· 保护施工区域周边树木（划定保护范围，设置围栏）
· 施工期避开鸟类繁殖季节（3-7月）进行外立面作业
· 夜间施工避免使用强光灯照射周边绿地
· 工程完工后恢复绿化面积≥原绿化面积的90%
九、应急预案
9.1 应急组织机构
成立应急领导小组，由项目经理任组长，下设：
· 抢险救援组（15人）：负责现场抢险
· 医疗救护组（5人）：负责伤员初步救治
· 后勤保障组（8人）：负责物资供应、交通协调
· 通讯联络组（3人）：负责内外联络
· 善后处理组（4人）：负责事故处理及家属安抚
9.2 主要应急预案
9.2.1 高处坠落应急预案
· 预警：作业人员未系安全带、临边防护缺失等
· 响应：立即停止作业，拨打120急救电话，同时进行现场急救（止血、固定骨折部位）
· 救援：使用担架转运伤员（避免二次损伤），开辟急救通道（宽度≥3m）
· 预防：加强安全巡查，临边作业设置双保险防护
9.2.2 火灾应急预案
· 预警：现场冒烟、异味、火花等
· 响应：立即切断电源，组织人员疏散（按疏散路线图），同时使用现场灭火器扑救初期火灾
· 救援：拨打119，组织人员利用消防水带灭火，设置警戒线
· 预防：严格动火审批，易燃材料单独存放，定期检查消防设施（每月1次）
9.2.3 坍塌应急预案
· 预警：结构变形、异响、裂缝等
· 响应：立即撤离人员，设置警戒区（半径50m），监测坍塌范围
· 救援：采用生命探测仪寻找被困人员，使用液压顶杆支撑不稳定结构
· 预防：加强结构监测（每日2次变形观测），严格按方案施工
9.3 应急保障
· 物资储备：配备应急救援物资（担架2副、急救箱3个、灭火器50具、应急照明10套、对讲机15台）
· 应急演练：每季度组织1次综合演练，每月组织1次专项演练（演练记录存档）
· 通讯联络：编制应急通讯录（含120、119、建设局等20个号码），确保24小时畅通
十、竣工验收
10.1 验收依据
· 《建筑工程施工质量验收统一标准》（GB50300-2013）
· 《混凝土结构工程施工质量验收规范》（GB50204-2015）
· 《建筑装饰装修工程质量验收标准》（GB50210-2018）
· 施工图纸、设计变更、施工合同等文件
10.2 验收程序
1. 施工单位自检：完成各分项工程自检，形成自检报告
2. 监理评估：监理单位进行质量评估，出具质量评估报告
3. 竣工资料审查：审查竣工资料（共计12卷，含图纸、试验报告、隐蔽记录等）
4. 现场验收：组织设计、施工、监理、勘察等单位进行现场验收
5. 功能测试：进行给排水、电气、消防等系统功能测试
6. 专项验收：消防验收、环保验收、规划验收等专项验收
7. 综合验收：建设单位组织综合验收，形成验收意见
10.3 验收内容
· 结构工程：混凝土强度（回弹+取芯）、钢结构焊缝质量、结构变形（沉降观测点12个，累计沉降≤15mm）
· 装饰装修：墙面平整度（≤3mm）、地面空鼓率（≤5%）、门窗密封性（压力差≥10Pa）
· 设备安装：管道压力试验、设备运行参数（振动≤4.5mm/s）、电气绝缘电阻（≥1MΩ）
· 消防系统：报警系统联动功能、消火栓压力（≥0.35MPa）、喷淋系统覆盖率（100%）
10.4 竣工资料要求
· 资料齐全完整（包含工程准备阶段文件、监理文件、施工文件、竣工图、验收文件五大类）
· 数据真实准确（试验报告、检测记录等原始数据不得涂改）
· 签字盖章齐全（各责任主体签字盖章率100%）
· 组卷规范（按《建设工程文件归档规范》GB/T50328-2014要求组卷）
10.5 整改与复验
· 对验收提出的问题（一般不超过10项），制定整改方案（明确责任人、整改措施、完成时间）
· 整改完成后报监理单位复查（复查合格率100%）
· 复验合格后签署验收证书，办理工程移交手续
十一、施工进度计划与保证措施
11.1 施工进度计划
· 横道图计划：采用Project软件编制四级进度计划（总进度计划、月计划、周计划、日计划）
· 关键线路：结构改造→钢结构安装→机电安装→装饰装修→竣工验收
· 进度控制点：
o 第45天：完成地下一层结构改造
o 第90天：钢结构工程验收
o 第135天：消防管道安装完成
o 第180天：外立面改造完工
11.2 进度保证措施
· 组织措施：实行项目经理负责制，每周召开进度协调会，延误超3天制定赶工措施
· 技术措施：采用流水施工（划分3个流水段），推广应用新技术（如自粘防水卷材、BIM技术等）
· 资源措施：储备备用施工班组（木工5人、钢筋工3人），关键材料提前备货（储备量≥15天用量）
· 经济措施：设立进度奖励基金（50万元），对提前完成节点的班组给予奖励（节点奖励标准：5000-20000元/节点）
十二、成本控制措施
12.1 成本控制目标
· 工程总成本控制在批复预算内（预算金额XX万元）
· 节约率≥3%（节约金额≥XX万元）
· 无重大设计变更（变更费用≤合同价的5%）
12.2 成本控制措施
· 材料控制：实行限额领料（损耗率控制：钢筋≤2%，水泥≤1.5%），大宗材料集中采购（降低采购成本5%-8%）
· 人工控制：优化施工方案（减少人工投入约120工日），实行计件工资制（提高效率15%）
· 机械控制：合理安排机械使用（利用率≥85%），避免设备闲置（闲置率≤5%）
· 管理费控制：严格控制办公费用（≤总造价的0.5%），精简管理人员（控制在总人数的8%以内）
12.3 变更洽商管理
· 建立变更洽商审批流程（施工→监理→建设→设计四级审批）
· 变更费用超过1万元的需进行经济技术分析
· 变更实施前签订补充协议，明确费用和工期调整
十三、结论与建议
本施工方案基于工程实际情况编制，涵盖了既有建筑改造的各关键环节，具有较强的可操作性。为确保工程顺利实施，建议：
1. 加强与设计单位沟通，及时解决施工中出现的技术问题
2. 强化与周边社区的协调，减少施工扰民投诉
3. 注重各专业交叉作业的协调管理，避免工序冲突
4. 加强施工过程中的动态监测（尤其是结构变形监测）
5. 做好成品保护工作（制定专项成品保护方案）
通过严格执行本方案，可确保工程质量、安全、进度、成本目标的全面实现，将本工程打造成既有建筑改造的示范项目。
