现代木结构建筑施工方案
一、施工准备阶段
（一）技术准备
组织技术团队进行图纸深化设计，重点完成木结构节点详图（包括梁柱连接节点、抗风柱节点、屋架支撑体系）、构件加工图（标注各木构件的截面尺寸、榫卯形式、五金件型号）及材料清单（按树种、规格、等级分类统计）。编制《木结构施工工艺标准手册》，明确木材加工允许偏差（截面尺寸±2mm，长度±5mm，榫卯间隙≤1mm）、安装精度控制指标（柱垂直度≤1.5mm/m，梁挠度≤L/250）及工序交接检验流程（每道工序需经技术员、质检员双签字确认）。对施工人员进行技术交底，明确施工工艺、操作规范和质量要求，确保施工人员熟悉设计意图和技术标准。
（二）材料准备
1. 主要材料选型
· 承重柱：选用花旗松，目测分级Ⅰc，截面规格150×150mm，含水率要求≤18%，采用加压防腐+防火涂料处理。
· 主梁：选用樟子松，目测分级Ⅱc，截面规格200×300mm，含水率要求≤18%，采用表面碳化+防火涂料处理。
· 次梁：选用杉木，目测分级Ⅲc，截面规格100×200mm，含水率要求≤18%，涂刷防虫剂。
· 屋架：选用落叶松，目测分级Ⅱc，截面规格120×180mm，含水率要求≤16%，涂刷防火涂料。
· 装饰构件：选用水曲柳，目测分级Ⅰa，按设计要求加工，含水率要求≤15%，涂刷清漆三遍。
2. 材料进场检验

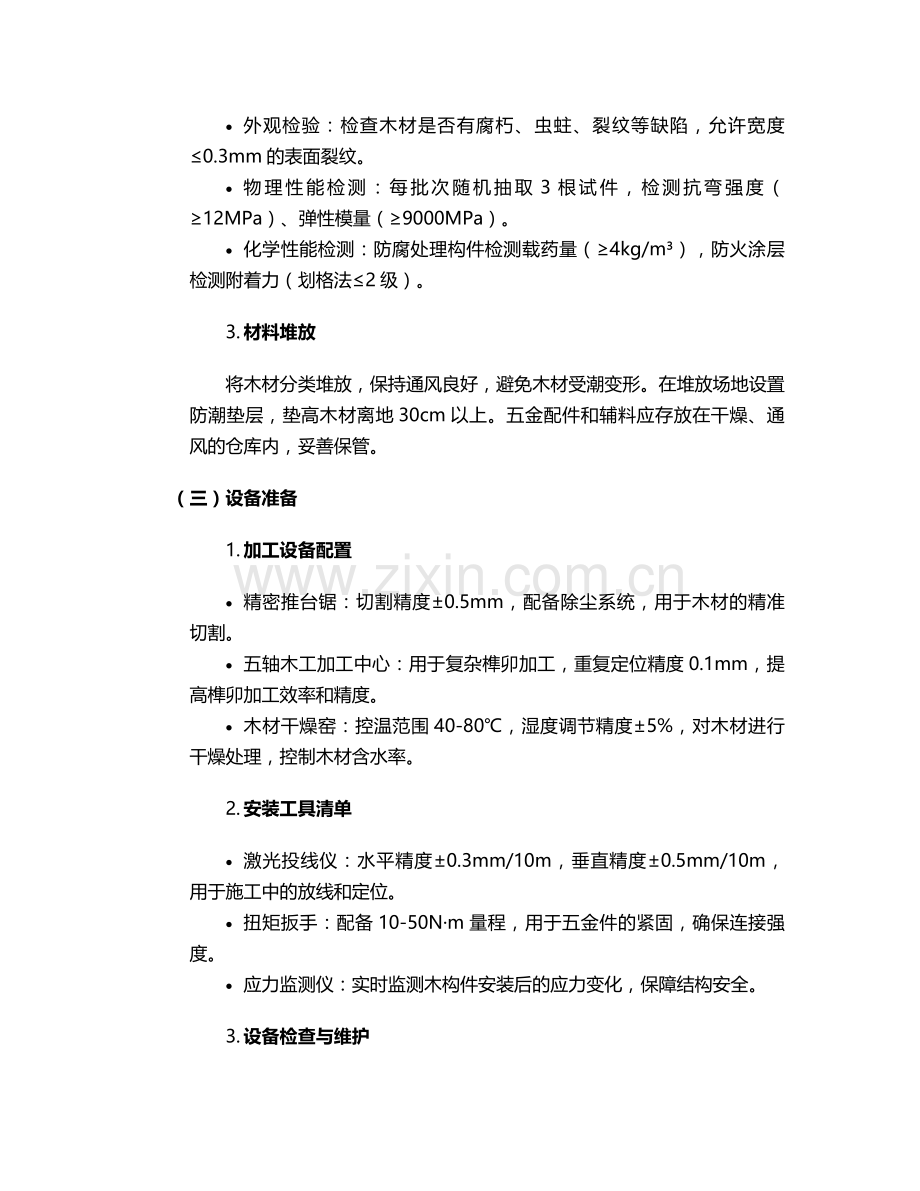

· 外观检验：检查木材是否有腐朽、虫蛀、裂纹等缺陷，允许宽度≤0.3mm的表面裂纹。
· 物理性能检测：每批次随机抽取3根试件，检测抗弯强度（≥12MPa）、弹性模量（≥9000MPa）。
· 化学性能检测：防腐处理构件检测载药量（≥4kg/m³），防火涂层检测附着力（划格法≤2级）。
3. 材料堆放
将木材分类堆放，保持通风良好，避免木材受潮变形。在堆放场地设置防潮垫层，垫高木材离地30cm以上。五金配件和辅料应存放在干燥、通风的仓库内，妥善保管。
（三）设备准备
1. 加工设备配置
· 精密推台锯：切割精度±0.5mm，配备除尘系统，用于木材的精准切割。
· 五轴木工加工中心：用于复杂榫卯加工，重复定位精度0.1mm，提高榫卯加工效率和精度。
· 木材干燥窑：控温范围40-80℃，湿度调节精度±5%，对木材进行干燥处理，控制木材含水率。
2. 安装工具清单
· 激光投线仪：水平精度±0.3mm/10m，垂直精度±0.5mm/10m，用于施工中的放线和定位。
· 扭矩扳手：配备10-50N·m量程，用于五金件的紧固，确保连接强度。
· 应力监测仪：实时监测木构件安装后的应力变化，保障结构安全。
3. 设备检查与维护
对所有施工设备进行检查和试运行，确保设备性能良好、运行正常。定期对设备进行维护和保养，及时更换磨损的零部件，保证施工设备的安全使用。
（四）场地准备
清理施工场地，确保场地宽敞、整洁，无杂物阻挡。划分材料堆放区、加工区、组装区等功能区域，保持通道畅通。在施工区域设置安全警示标识，对大型设备安装防护栏，配备消防器材，做好防火、防尘、防噪措施。搭建施工临时设施，如办公室、宿舍、材料仓库等，满足施工人员的生活和工作需求。
二、木材预处理加工
（一）构件加工流程
原木→带锯开料→刨光（四面刨加工，表面粗糙度Ra≤12.5μm）→榫卯加工（数控加工中心完成）→表面处理（砂光至P180目）→防腐防火处理→编号入库（采用二维码标识，含构件信息、加工日期、检验状态）。
（二）关键控制点
1. 干燥处理：采用阶梯式干燥工艺，初始含水率25%时，先在60℃、湿度60%环境干燥72小时，再降温至50℃、湿度40%干燥48小时，确保木材含水率达到设计要求。
2. 榫卯加工：采用"公母榫+暗销"连接形式，榫头长度为榫眼深度的1.5倍，暗销直径为榫头宽度的1/5，保证榫卯连接的强度和稳定性。
3. 防腐处理：接触地面的木柱采用真空加压浸渍法，真空度-0.09MPa保持30分钟，加压0.8MPa保持2小时，确保防腐效果。
三、基础与锚固系统施工
（一）混凝土承台施工
按设计位置预埋镀锌钢板（厚度≥10mm），钢板下设4根M20膨胀螺栓（埋深≥150mm）。钢板表面焊接不锈钢连接件（304材质，厚度8mm），预留螺栓孔（直径比螺栓大2mm）。承台顶面做排水坡度（≥2%），周边设散水坡（宽度≥600mm），防止雨水积聚。
（二）防腐隔离层设置
木柱底部垫3mm厚氯丁橡胶垫（邵氏硬度60±5），连接件与木材接触面涂刷聚四氟乙烯涂层（厚度≥0.2mm），防止木材腐蚀。基础周边回填级配砂石（粒径5-20mm），分层夯实（压实系数≥0.93），提高基础的承载能力。
（三）基方铺装
房屋基础底座木方采用CCA防腐木材下垫一层普通SBS卷材防潮。预埋螺栓漏植或位置不准确，采用Φ14mm锤击螺栓沿底座木方中心布置间距不大于1200mm，且每段不少于两个锤击螺栓。安装完毕后对基方平整度进行调整，确保2m内不大于4mm，整体不大于10mm。
四、主体结构施工
（一）框架安装顺序
测量放线→柱安装→地梁安装→主梁安装→次梁安装→屋架安装→支撑系统安装。
（二）关键工序工艺
1. 柱安装：采用"双吊线+全站仪校核"，临时固定用可调钢支撑（每柱设4个方向支撑），校正后用M24螺栓与承台连接件紧固（扭矩值45-50N·m）。确保柱的垂直度和稳定性。
2. 梁安装：采用"起吊+人工微调"，梁端与柱顶采用半榫连接，辅以2个M16钢销（长度100mm），安装后检测跨中挠度（空载状态≤L/500）。保证梁的安装精度和承载能力。
3. 屋架安装：将预制加工好后的屋架按屋架布置图依次进行安装，校正屋架垂直度，屋架采用直角铁件与墙体可靠连接。在屋架内部采用木方做水平支撑和斜支撑将屋架拉接成一体。校正屋架平整度，安装木龙骨，铺装OSB板。
（三）墙体制安
1. 依据墙体制作图，采用SPF木方和OSB板现场制作墙体，做好后的墙体妥善放置，防止变形。
2. 按墙体布置图进行墙体安装，采用90mm螺纹钉与基方固定，每小于或等于1200mm采用镀锌钢钉板进行加固。
3. 墙体拼装完毕后进行垂直校正、固定，然后安装压顶木方。双拼木结构中间双层玉龙板安装应错开布置，不许开洞。
（四）楼板梁安装
1. 工厂预制加工成品楼板梁，运至现场妥善保管防止变形。
2. 按楼板梁布置图依次进行安装，钢梁安装采用吊车或紧箍铹安装。
3. 校正楼板梁，采用SPF木方拉结加固。
（五）楼板安装
1. 按图放线排尺，在楼板梁上涂匀楼板胶，楼板从一边依次错缝安装。
2. 搁栅间距400mm，两端搭接长度≥100mm，用镀锌骑马钉（每节点2个）固定。铺设18mm厚OSB定向结构板（密度≥650kg/m³），板间留3mm伸缩缝，避免板材因温度变化而变形。板上涂刷2mm厚聚氨酯防水涂料，干燥后铺设50mm厚挤塑保温板，提高楼面的防水和保温性能。
五、屋面工程
（一）基层处理
清扫及验收基层，调整屋面平整度及方正度达到技术要求。屋面放线：先铺垫2.5mm厚自粘性防水卷材一道，然后在防水卷材上弹挂瓦线条。
（二）屋面系统施工
1. 防水层施工：铺设2.5mm厚自粘性防水卷材，卷材搭接宽度≥100mm，采用热风焊接机焊接，确保焊接牢固，无气泡、空鼓。
2. 保温层施工：铺设100mm厚玻璃棉保温板，保温板应错缝排列，接缝处用胶带密封，防止热量损失。
3. 屋面板安装：采用20mm厚OSB板，板与檩条用50mm长镀锌自攻螺丝固定，钉距≤150mm，边距≥15mm。板间留5mm伸缩缝，用弹性密封胶填充。
4. 挂瓦条安装：按弹线位置安装30×40mm挂瓦条，间距按瓦的规格确定，用镀锌钉子固定在屋面板上。挂瓦条安装应平整，间距一致，确保瓦片铺设平整牢固。
六、围护结构施工
（一）墙体系统安装
墙骨柱间距406mm（符合板材模数），采用2×4规格材（实际尺寸45×95mm）。转角处设双墙骨柱，门洞两侧设加强柱（截面100×100mm），提高墙体的强度和稳定性。墙面板安装采用"错缝搭接"，接缝处用防水胶带密封，钉距≤150mm（边距≥15mm），防止雨水渗漏。
（二）木装饰工程
1. 门窗安装：门框与洞口间隙用聚氨酯发泡剂填充（膨胀倍率≤1.5），表面用密封胶密封（宽度8-10mm，厚度3-5mm），保证门窗的密封性。合页安装位置距门上下端150mm，中间间距≤600mm，每扇门不少于3个合页。安装后检测：门扇垂直度≤1.5mm/m，开关力40-60N，锁舌伸缩顺畅无卡滞。
2. 装饰线条安装：装饰线条采用实木线条，安装前进行防腐处理。线条安装采用气钉固定，钉眼用腻子填补后砂光，确保表面平整光滑。线条拼接处采用45°角对接，接缝严密，平整光滑。
七、质量控制措施
（一）材料质量控制
1. 木材进场必须具有出厂合格证和检验报告，进场后按规定进行抽样复验，合格后方可使用。
2. 五金件、胶粘剂、防腐防火涂料等材料必须符合设计要求和国家现行标准的规定，进场时应检查产品合格证和性能检测报告。
（二）施工过程质量控制
1. 测量放线：使用激光投线仪进行测量放线，水平精度±0.3mm/10m，垂直精度±0.5mm/10m，确保放线精度符合设计要求。
2. 框架安装质量检测
· 框架垂直度：采用全站仪按"梅花点"法检测，每5m高度检测一点，偏差值≤H/1000且≤10mm。
· 节点连接：用0.3mm塞尺检查榫卯间隙，允许局部间隙≤0.5mm，超标处用环氧树脂腻子填充。
· 整体稳定性：安装完成后进行侧向刚度测试（施加水平力1kN/m，位移≤5mm），确保结构的整体稳定性。
3. 工序检验：每道工序完成后，必须经自检、互检、交接检合格后方可进行下道工序施工。隐蔽工程验收应有监理工程师参加，并签署验收记录。
（三）质量验收标准
1. 主控项目
· 木材的材质、规格、含水率必须符合设计要求和国家现行标准的规定。
· 榫卯连接必须牢固，无松动、裂缝等缺陷。
· 结构的垂直度、平整度、标高偏差必须符合设计要求和施工规范的规定。
2. 一般项目
· 木材表面应平整光滑，无毛刺、刨痕、锤印等缺陷。
· 五金件安装应牢固、平整，位置准确，数量符合设计要求。
· 防腐、防火、防虫处理必须符合设计要求和施工规范的规定。
八、安全施工措施
（一）安全教育培训
对施工人员进行安全教育培训，使其熟悉安全操作规程和安全注意事项。特种作业人员必须持证上岗，严禁无证操作。
（二）施工用电安全
施工现场用电必须符合《施工现场临时用电安全技术规范》的规定，设置漏电保护器，实行"三级配电、两级保护"。电气设备必须有可靠的接地接零保护，严禁非电工接线拆线。
（三）高空作业安全
高空作业必须搭设脚手架或操作平台，设置防护栏杆和安全网。作业人员必须系好安全带，严禁酒后作业和违章作业。
（四）防火安全
施工现场严禁吸烟，严禁使用明火取暖。易燃材料应单独存放，远离火源。施工现场应配备足够的消防器材，定期检查消防设施的完好性。
九、环境保护措施
（一）施工垃圾处理
施工现场设置分类垃圾桶，对施工垃圾进行分类收集，及时清运出场。可回收利用的材料应进行回收利用，减少资源浪费。
（二）噪声控制
合理安排施工时间，避免夜间施工。对产生噪声的设备采取减振、降噪措施，减少噪声污染。
（三）粉尘控制
对施工现场的道路进行硬化处理，定期洒水降尘。木材加工设备应配备除尘装置，减少粉尘排放。
（四）废水处理
施工现场设置沉淀池，对施工废水进行处理后排放，避免污染环境。
十、验收标准与流程
（一）分项工程验收
每个分项工程完成后，由施工单位自检合格后，报监理工程师验收。监理工程师应根据设计要求和施工规范的规定进行验收，验收合格后方可进行下一分项工程施工。
（二）分部工程验收
分部工程完成后，由施工单位组织自检，自检合格后报监理工程师验收。监理工程师应组织设计、施工等单位进行验收，验收合格后方可进行下一步施工。
（三）竣工验收
工程全部完工后，由建设单位组织设计、施工、监理等单位进行竣工验收。竣工验收应根据设计文件和国家现行标准的规定进行，验收合格后签署竣工验收报告。
本施工方案严格遵循木结构通用规范要求，确保木结构工程质量安全，落实资源节约和环境保护政策，保证人民群众生命财产安全和人身健康，提升木结构工程可持续发展水平。在设计工作年限内，未经技术鉴定或设计许可，不应改变设计规定的功能和使用条件；对可能影响主体结构安全性和耐久性的事项，应建立定期检测、维护制度。
