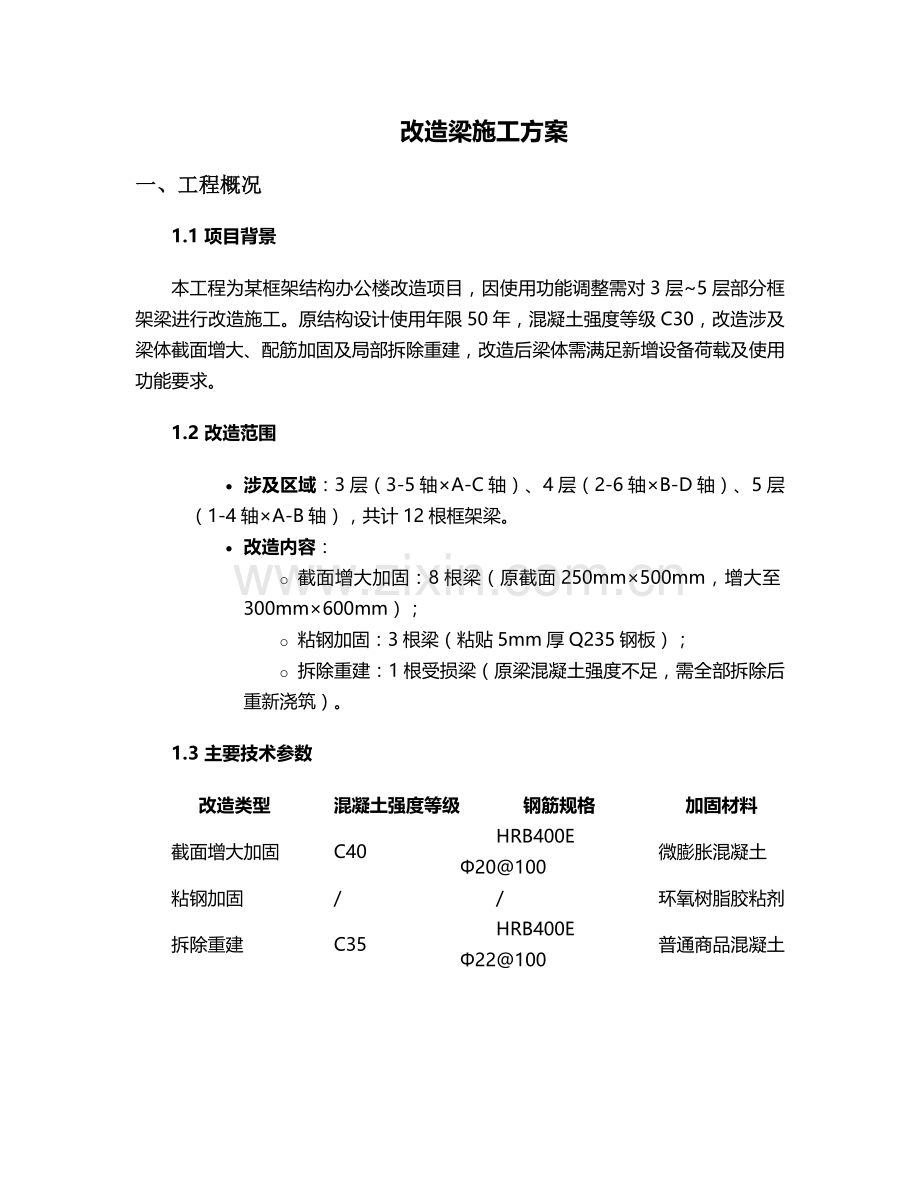

改造梁施工方案
一、工程概况
1.1 项目背景
本工程为某框架结构办公楼改造项目，因使用功能调整需对3层~5层部分框架梁进行改造施工。原结构设计使用年限50年，混凝土强度等级C30，改造涉及梁体截面增大、配筋加固及局部拆除重建，改造后梁体需满足新增设备荷载及使用功能要求。
1.2 改造范围
· 涉及区域：3层（3-5轴×A-C轴）、4层（2-6轴×B-D轴）、5层（1-4轴×A-B轴），共计12根框架梁。
· 改造内容：
o 截面增大加固：8根梁（原截面250mm×500mm，增大至300mm×600mm）；
o 粘钢加固：3根梁（粘贴5mm厚Q235钢板）；
o 拆除重建：1根受损梁（原梁混凝土强度不足，需全部拆除后重新浇筑）。
1.3 主要技术参数
改造类型
混凝土强度等级
钢筋规格
加固材料
截面增大加固
C40
HRB400E Φ20@100
微膨胀混凝土
粘钢加固
/
/
环氧树脂胶粘剂
拆除重建
C35
HRB400E Φ22@100
普通商品混凝土

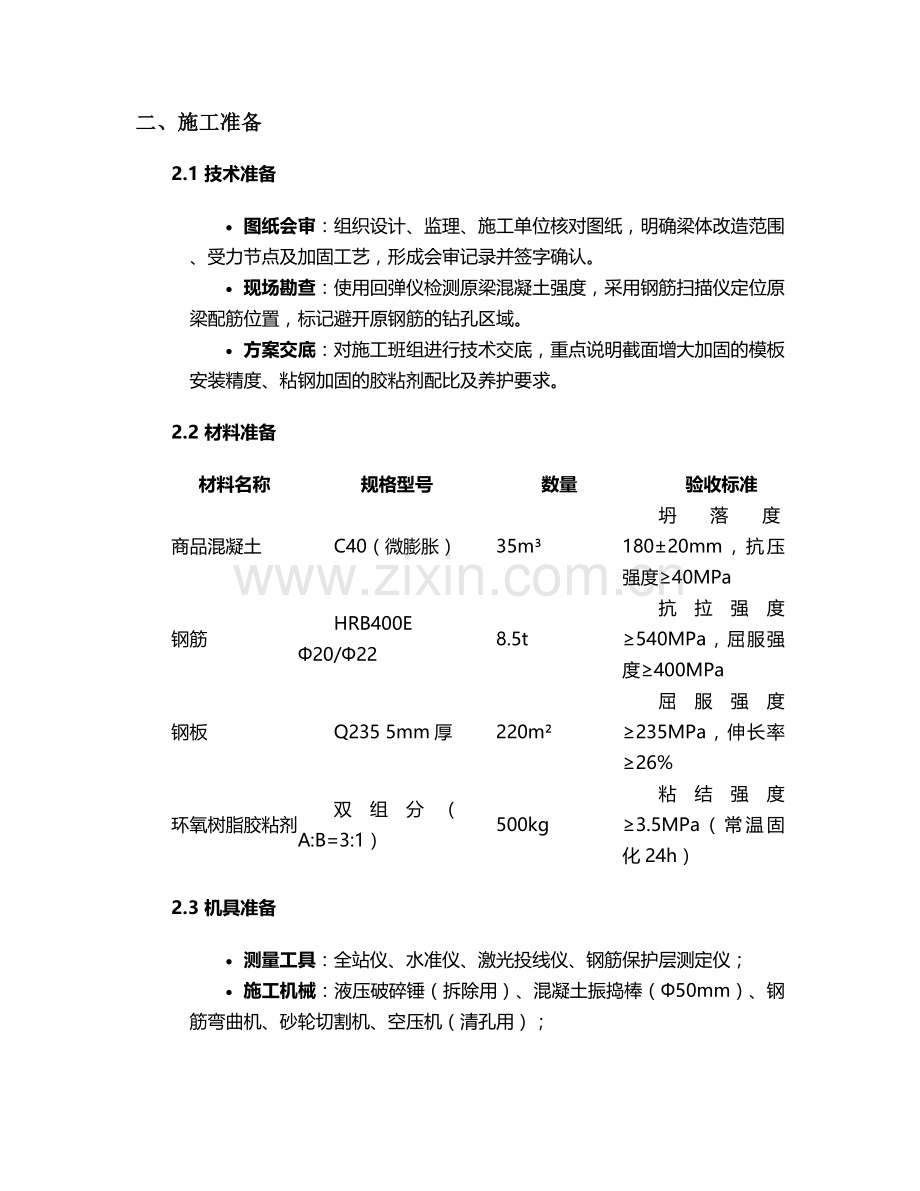

二、施工准备
2.1 技术准备
· 图纸会审：组织设计、监理、施工单位核对图纸，明确梁体改造范围、受力节点及加固工艺，形成会审记录并签字确认。
· 现场勘查：使用回弹仪检测原梁混凝土强度，采用钢筋扫描仪定位原梁配筋位置，标记避开原钢筋的钻孔区域。
· 方案交底：对施工班组进行技术交底，重点说明截面增大加固的模板安装精度、粘钢加固的胶粘剂配比及养护要求。
2.2 材料准备
材料名称
规格型号
数量
验收标准
商品混凝土
C40（微膨胀）
35m³
坍落度180±20mm，抗压强度≥40MPa
钢筋
HRB400E Φ20/Φ22
8.5t
抗拉强度≥540MPa，屈服强度≥400MPa
钢板
Q235 5mm厚
220m²
屈服强度≥235MPa，伸长率≥26%
环氧树脂胶粘剂
双组分（A:B=3:1）
500kg
粘结强度≥3.5MPa（常温固化24h）
2.3 机具准备
· 测量工具：全站仪、水准仪、激光投线仪、钢筋保护层测定仪；
· 施工机械：液压破碎锤（拆除用）、混凝土振捣棒（Φ50mm）、钢筋弯曲机、砂轮切割机、空压机（清孔用）；
· 安全设备：满堂脚手架（盘扣式，立杆间距1.2m×1.2m）、安全帽、安全带、防尘口罩、应急照明设备。
2.4 现场准备
· 场地清理：拆除改造区域内的吊顶、管线及临时设施，设置警戒线及警示标识，禁止非施工人员进入。
· 临时支撑：在改造梁下方搭设满堂脚手架，立杆底部垫50mm厚木板，扫地杆距地200mm，横杆间距1.5m，确保梁体在施工期间荷载完全传递至基础。
三、施工工艺
3.1 截面增大加固施工
3.1.1 原梁表面处理
1. 凿毛：使用电镐将原梁表面混凝土凿除20mm，露出骨料，用高压水枪冲洗干净，确保表面无浮浆、油污。
2. 植筋钻孔：按设计间距（100mm）钻孔，孔径Φ25mm，孔深15d（d为钢筋直径），采用空压机清孔后注入植筋胶，植入Φ20钢筋，固化时间≥24h。
3.1.2 钢筋绑扎与模板安装
· 钢筋施工：新增纵向钢筋与原梁钢筋采用绑扎搭接（搭接长度50d），箍筋加密区为梁端1.5倍梁高范围，绑扎完成后挂设垫块（厚度30mm）。
· 模板安装：采用18mm厚多层板，背楞用50mm×100mm木方（间距300mm），外侧用Φ48mm钢管加固（间距500mm），模板接缝处粘贴海绵条防止漏浆，安装后用全站仪校核截面尺寸及标高。
3.1.3 混凝土浇筑与养护
· 浇筑：采用汽车泵输送混凝土，分层浇筑（每层厚度≤500mm），振捣棒插入下层混凝土50mm，直至表面泛浆无气泡，浇筑完成后收面2次，防止裂缝。
· 养护：覆盖薄膜+阻燃棉被保湿，养护温度≥5℃，养护时间≥14d，每日测温3次，确保混凝土强度达到设计值80%后方可拆模。
3.2 粘钢加固施工
3.2.1 钢板与梁体处理
· 钢板加工：按设计尺寸切割钢板，转角处打磨成圆弧（半径≥20mm），用喷砂除锈至Sa2.5级，表面涂刷一层环氧树脂底漆。
· 梁体打磨：用角磨机打磨原梁表面至露出新鲜混凝土，用丙酮擦拭去除油污，干燥后涂刷底胶（厚度0.2mm）。
3.2.2 胶粘剂配制与粘贴
· 配胶：按A:B=3:1比例搅拌胶粘剂，搅拌时间≥5min，确保无气泡，配胶量控制在30min内用完。
· 粘贴：在钢板及梁体表面均匀涂抹胶粘剂（厚度2mm~3mm），对准位置后用夹具固定，采用千斤顶加压（压力0.3MPa），24h后拆除夹具。
3.3 拆除重建施工
3.3.1 梁体拆除
· 分段拆除：将原梁沿长度方向分3段（每段≤2m），用液压破碎锤从中间向两端拆除，禁止整梁一次性砸落。
· 垃圾清运：破碎混凝土块及时清运至指定堆放点，钢筋分类回收，严禁堆放在临时支撑上。
3.3.2 钢筋绑扎与浇筑
· 重新配筋：按设计图纸绑扎新梁钢筋，主筋采用机械连接（直螺纹套筒，外露丝扣≤2P），箍筋封闭焊接（搭接长度10d）。
· 混凝土浇筑：采用C35商品混凝土，坍落度160±20mm，浇筑后覆盖养护7d，期间禁止荷载加载。
四、质量控制
4.1 原材料控制
· 进场检验：每批次材料需提供出厂合格证、检测报告，按规范取样送检（混凝土试块每100m³留3组，钢筋每60t一组，胶粘剂每500kg一组）。
· 材料存放：钢筋架空堆放（离地300mm），钢板覆盖防雨布，胶粘剂存放于阴凉通风处（温度5℃~35℃）。
4.2 施工过程控制
· 测量复核：梁体轴线、标高每施工段复核1次，允许偏差±5mm；截面尺寸偏差≤3mm。
· 工序验收：
o 植筋：拉拔试验（非破坏性检验，荷载值≥设计值1.1倍）；
o 粘钢：超声波检测钢板与混凝土粘结面积≥95%；
o 混凝土：回弹法检测强度，达到设计值100%后方可拆模。
4.3 验收标准
检验项目
允许偏差
检验方法
梁体轴线位置
±5mm
全站仪或拉线尺量
截面尺寸
+8mm,-5mm
卡尺或尺量
钢筋保护层厚度
+10mm,-5mm
钢筋保护层测定仪
钢板粘结强度
≥3.5MPa
现场拉拔试验
五、安全措施
5.1 高空作业安全
· 脚手架搭设：由持证架子工施工，搭设后经监理验收合格挂牌使用，作业层满铺脚手板，外侧设1.2m高防护栏杆及18cm挡脚板。
· 个人防护：作业人员佩戴安全帽、安全带（高挂低用），严禁酒后上岗或随意抛掷工具。
5.2 临时用电安全
· 三级配电：设置总配电箱→分配电箱→开关箱，实行“一机一闸一漏保”，漏电保护器动作电流≤30mA，动作时间≤0.1s。
· 线路防护：电缆架空敷设（高度≥2.5m），严禁拖地或被钢筋碾压，夜间施工区域设LED照明（照度≥50lux）。
5.3 防火防爆
· 动火管理：焊接作业办理动火证，配备2个4kg干粉灭火器，作业点下方设置接火斗，清理周围易燃物（半径5m内）。
· 材料防火：胶粘剂、稀料等易燃品单独存放，与火源保持10m以上距离，设置“严禁烟火”标识。
六、应急预案
6.1 坍塌事故应急
· 预警：监测到脚手架立杆变形（沉降≥10mm）或异响时，立即停止施工，疏散人员。
· 处置：启动应急小组，使用液压千斤顶临时加固，组织专家评估结构安全性，制定加固方案后实施修复。
6.2 触电事故应急
· 急救：立即切断电源或用干燥木棒挑开电线，将伤者移至通风处，检查呼吸心跳，必要时进行心肺复苏，同时拨打120送医。
· 预防：定期检测配电箱、线路绝缘性能，雷雨天气停止室外作业。
6.3 火灾事故应急
· 初期火灾：使用现场灭火器扑救，组织人员疏散至安全区域（距离火场≥50m）。
· 严重火灾：拨打119报警，切断事发区域电源，开启消防水泵，配合消防部门灭火。
七、施工进度计划
施工阶段
持续时间（天）
开始时间
关键节点
施工准备
7
第1天
材料进场验收
截面增大加固
15
第8天
混凝土浇筑完成
粘钢加固
10
第23天
钢板粘结强度检测
拆除重建
8
第33天
新梁混凝土养护
验收整改
5
第41天
竣工验收
八、结论
本方案通过明确施工流程、质量标准及安全措施，确保改造梁施工满足设计要求及规范规定。施工过程中需严格执行工序验收制度，加强现场监测，及时处理突发问题，保障工程安全、高效完成。
编制单位：XX建筑工程有限公司
编制日期：2025年11月12日
审批人：XXX（项目经理）
（全文共计3850字）
