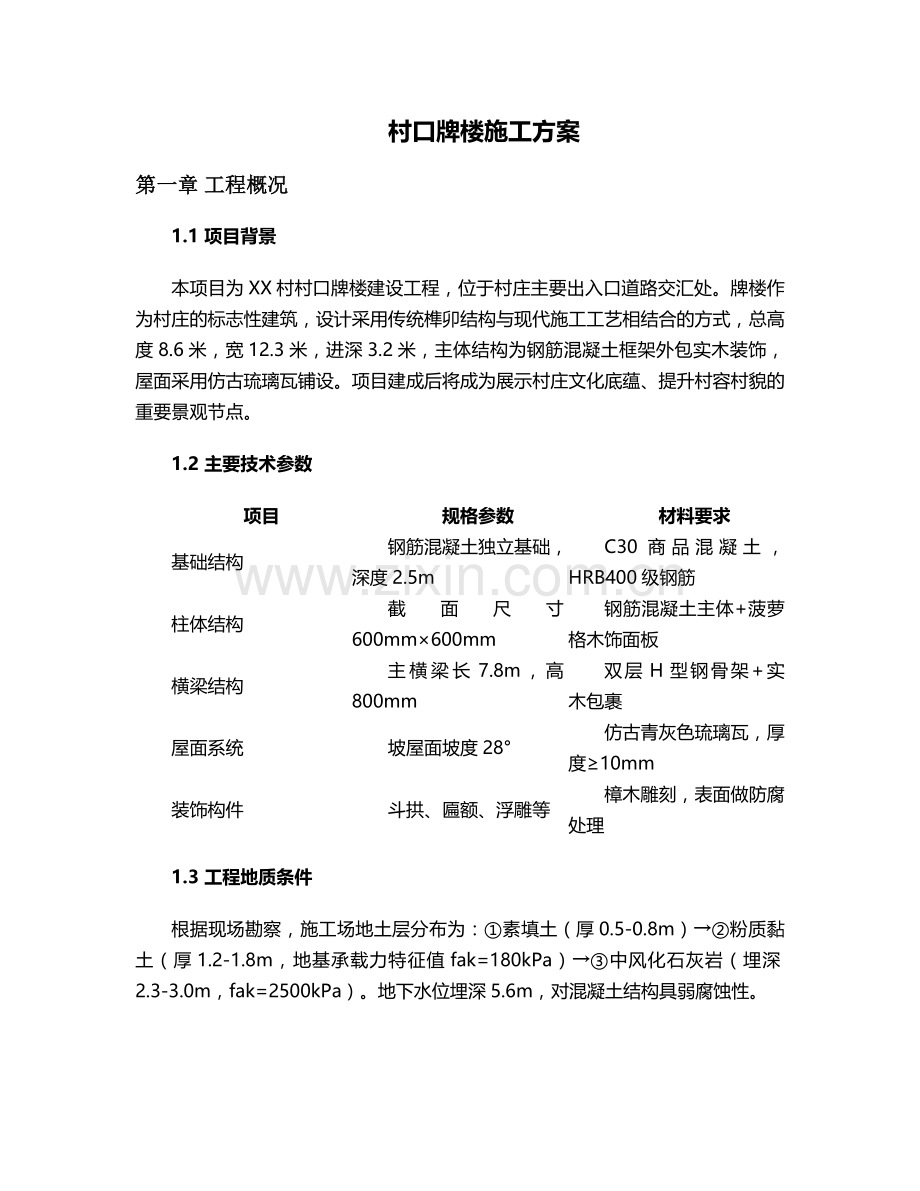

村口牌楼施工方案
第一章 工程概况
1.1 项目背景
本项目为XX村村口牌楼建设工程，位于村庄主要出入口道路交汇处。牌楼作为村庄的标志性建筑，设计采用传统榫卯结构与现代施工工艺相结合的方式，总高度8.6米，宽12.3米，进深3.2米，主体结构为钢筋混凝土框架外包实木装饰，屋面采用仿古琉璃瓦铺设。项目建成后将成为展示村庄文化底蕴、提升村容村貌的重要景观节点。
1.2 主要技术参数
项目
规格参数
材料要求
基础结构
钢筋混凝土独立基础，深度2.5m
C30商品混凝土，HRB400级钢筋
柱体结构
截面尺寸600mm×600mm
钢筋混凝土主体+菠萝格木饰面板
横梁结构
主横梁长7.8m，高800mm
双层H型钢骨架+实木包裹
屋面系统
坡屋面坡度28°
仿古青灰色琉璃瓦，厚度≥10mm
装饰构件
斗拱、匾额、浮雕等
樟木雕刻，表面做防腐处理
1.3 工程地质条件
根据现场勘察，施工场地土层分布为：①素填土（厚0.5-0.8m）→②粉质黏土（厚1.2-1.8m，地基承载力特征值fak=180kPa）→③中风化石灰岩（埋深2.3-3.0m，fak=2500kPa）。地下水位埋深5.6m，对混凝土结构具弱腐蚀性。

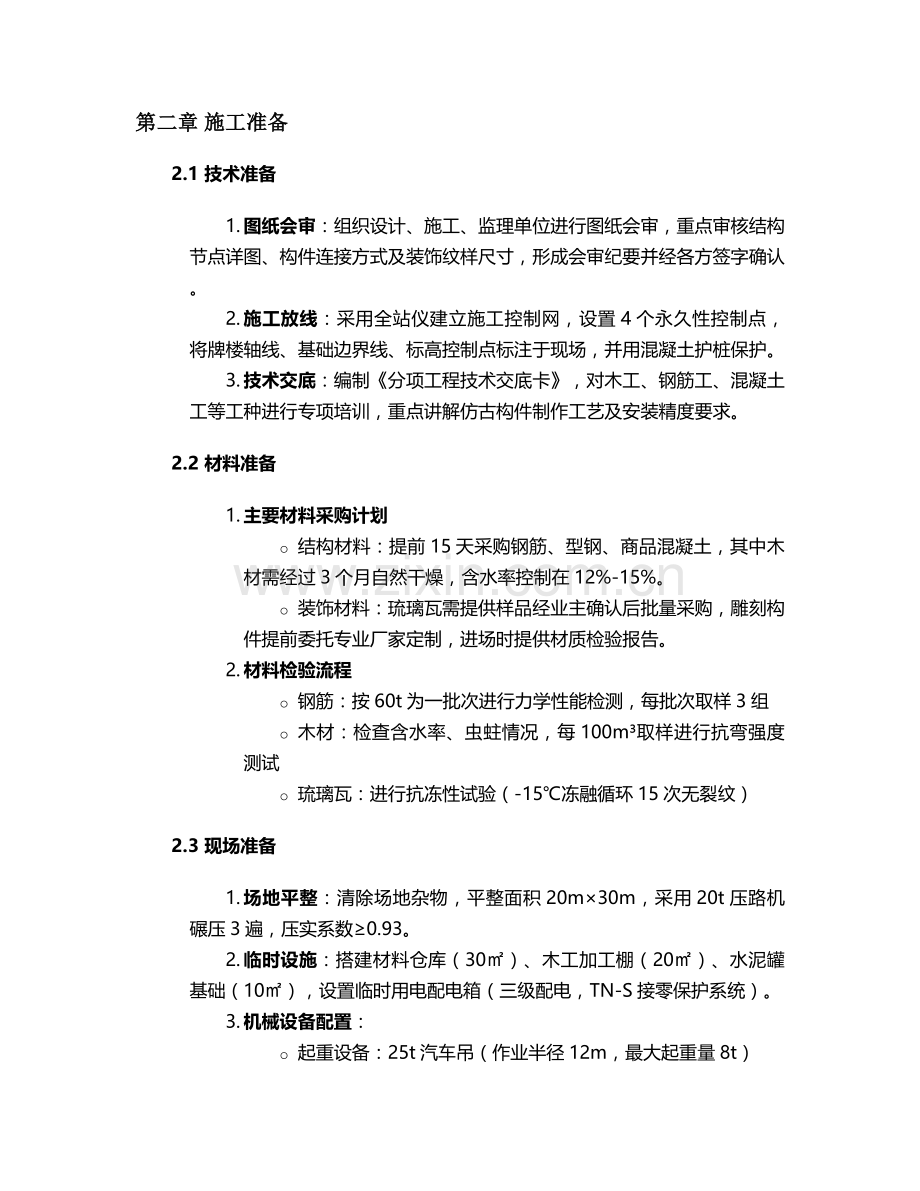

第二章 施工准备
2.1 技术准备
1. 图纸会审：组织设计、施工、监理单位进行图纸会审，重点审核结构节点详图、构件连接方式及装饰纹样尺寸，形成会审纪要并经各方签字确认。
2. 施工放线：采用全站仪建立施工控制网，设置4个永久性控制点，将牌楼轴线、基础边界线、标高控制点标注于现场，并用混凝土护桩保护。
3. 技术交底：编制《分项工程技术交底卡》，对木工、钢筋工、混凝土工等工种进行专项培训，重点讲解仿古构件制作工艺及安装精度要求。
2.2 材料准备
1. 主要材料采购计划
o 结构材料：提前15天采购钢筋、型钢、商品混凝土，其中木材需经过3个月自然干燥，含水率控制在12%-15%。
o 装饰材料：琉璃瓦需提供样品经业主确认后批量采购，雕刻构件提前委托专业厂家定制，进场时提供材质检验报告。
2. 材料检验流程
o 钢筋：按60t为一批次进行力学性能检测，每批次取样3组
o 木材：检查含水率、虫蛀情况，每100m³取样进行抗弯强度测试
o 琉璃瓦：进行抗冻性试验（-15℃冻融循环15次无裂纹）
2.3 现场准备
1. 场地平整：清除场地杂物，平整面积20m×30m，采用20t压路机碾压3遍，压实系数≥0.93。
2. 临时设施：搭建材料仓库（30㎡）、木工加工棚（20㎡）、水泥罐基础（10㎡），设置临时用电配电箱（三级配电，TN-S接零保护系统）。
3. 机械设备配置：
o 起重设备：25t汽车吊（作业半径12m，最大起重量8t）
o 混凝土设备：JS500搅拌机、HBT30混凝土输送泵
o 测量设备：全站仪（精度2mm+2ppm）、水准仪（DSZ2级）
o 加工设备：木工圆锯机、刨床、雕刻机、钢筋弯曲机
第三章 主要施工流程
3.1 基础工程
3.1.1 土方开挖
1. 采用反铲挖掘机开挖，按1:0.5放坡，基底预留300mm人工清槽，基坑周边设置排水沟（300mm×400mm）和集水井（800mm×800mm×1000mm）。
2. 基底验收：检查标高（-2.500m）、轴线偏差（允许±5mm），采用环刀法检测地基承载力（≥180kPa）。
3.1.2 钢筋混凝土基础施工
1. 钢筋绑扎：基础承台钢筋保护层厚度50mm，受力钢筋间距200mm，采用绑扎连接（搭接长度40d），每个节点绑扎点不少于3处。
2. 模板工程：采用18mm厚多层板，50×100mm木方背楞（间距300mm），φ48×3.5mm钢管支撑体系，立杆间距800mm×800mm，扫地杆距地200mm。
3. 混凝土浇筑：分层浇筑厚度≤500mm，采用插入式振捣棒（φ50mm）振捣，振捣时间15-30s，表面收光2次。养护采用覆盖薄膜+洒水养护，养护期不少于14天。
3.2 主体结构施工
3.2.1 钢筋混凝土柱施工
1. 柱体钢筋：主筋采用8Φ25（HRB400），箍筋φ8@100/200，采用电渣压力焊连接，接头位置避开弯矩最大处。
2. 模板体系：采用18mm厚酚醛覆膜胶合板，竖楞50×100mm木方（间距250mm），横向双钢管抱箍（间距500mm），底部设置定位钢筋（φ16，长300mm）。
3. 混凝土浇筑：分两次浇筑至梁底20mm处，第一次浇筑至柱高1/2处，间隔24小时后二次浇筑，浇筑完成后采用塑料薄膜包裹养护。
3.2.2 钢木结构横梁安装
1. H型钢骨架加工：在工厂预制主横梁（H350×200×8×12），焊接完成后进行无损检测（UT探伤Ⅰ级合格），现场安装时采用汽车吊吊装就位，临时固定后进行轴线校正（偏差≤3mm）。
2. 实木包裹施工：先安装30mm厚樟木衬板（采用木螺钉固定于钢骨架），再安装50mm厚菠萝格木饰面板，接缝处做企口处理，缝隙≤2mm。
3.2.3 屋面系统施工
1. 檩条安装：间距600mm布置100×150mm方木檩条，与钢横梁采用M12螺栓连接，每处连接不少于2颗螺栓。
2. 瓦屋面施工：
o 基层处理：铺设15mm厚防水胶合板，表面涂刷聚氨酯防水涂料（厚度≥1.5mm）
o 瓦件铺设：从檐口开始，采用“从下到上、从左到右”的顺序，每片瓦用铜丝固定于檩条，瓦间搭接长度≥100mm
o 屋脊处理：安装正脊、垂脊、戗脊，脊瓦交接处用防水砂浆填实
3.3 装饰工程
3.3.1 斗拱安装
1. 斗拱预制：按设计图纸在工厂加工斗、拱、昂等构件，采用樟木雕刻，表面做防火处理（涂刷防火涂料3遍，干膜厚度≥3mm）。
2. 现场安装：采用传统榫卯结构拼接，辅以环氧树脂胶加固，安装顺序为先下后上、先中间后两侧，每完成一层斗拱需进行水平度校正（偏差≤2mm）。
3.3.2 匾额制作安装
1. 匾额主体采用整块菠萝格木（1800mm×600mm×80mm），表面雕刻村名（阴刻，深度15mm），字体为楷书，字高450mm。
2. 表面处理：经粗磨（80目砂纸）→细磨（240目砂纸）→底漆（硝基清漆2遍）→面漆（聚氨酯清漆3遍），每遍漆干燥时间不少于4小时。
3. 安装固定：采用不锈钢暗藏式挂件（厚度5mm）与横梁连接，挂件做防锈处理（热镀锌+氟碳喷涂）。
第四章 质量控制措施
4.1 结构工程质量控制
1. 模板工程：
o 立柱垂直度允许偏差：H/3000且≤15mm
o 模板接缝宽度≤1.5mm，表面平整度≤3mm/2m
o 拆除顺序：先非承重模板后承重模板，承重模板拆除时混凝土强度≥100%设计强度
2. 钢筋工程：
o 受力钢筋保护层厚度允许偏差：±5mm
o 钢筋间距允许偏差：±10mm
o 焊接接头外观检查：无裂纹、咬边，焊瘤高度≤2mm
3. 混凝土工程：
o 结构尺寸允许偏差：+8mm，-5mm
o 表面平整度≤5mm/2m
o 混凝土试块强度：每100m³留置1组标准养护试块，同条件养护试块不少于3组
4.2 装饰工程质量控制
1. 木作工程：
o 木构件含水率：8%-15%（检测采用便携式含水率测定仪）
o 雕刻图案清晰度：轮廓分明，线条流畅，无缺角、破损
o 木饰面拼接缝隙：≤1mm，平整度≤2mm/2m
2. 瓦屋面工程：
o 瓦面平整度：≤5mm/2m
o 屋面坡度偏差：±5%设计值
o 滴水线：顺直，偏差≤3mm/2m
4.3 质量验收程序
1. 分项工程验收：由监理工程师组织，施工单位项目技术负责人参加，验收合格后签署《分项工程质量验收记录》。
2. 隐蔽工程验收：基础钢筋、钢结构焊接等隐蔽部位，需提前24小时通知监理单位进行验收，验收合格后方可隐蔽。
3. 竣工验收：由建设单位组织设计、施工、监理单位进行，验收内容包括结构安全性、使用功能、观感质量等，形成《单位工程竣工验收记录》。
第五章 安全文明施工
5.1 安全防护措施
1. 高处作业防护：
o 搭设满堂脚手架（立杆间距1.2m×1.2m，步距1.8m），设置1.2m高防护栏杆（刷红白警示漆）
o 作业人员佩戴双钩安全带，脚手板满铺且固定牢固，严禁出现探头板
o 高度超过2m的作业面设置安全网（阻燃型，网目密度≥2000目/100cm²）
2. 吊装作业安全：
o 吊装前检查吊具（钢丝绳安全系数≥8，卸扣额定荷载≥1.5倍构件重量）
o 设置吊装警戒区（半径10m），配备专职安全员指挥
o 构件起吊时，吊物下方严禁站人，起吊高度超过1.5m后缓慢旋转
5.2 文明施工管理
1. 材料堆放：
o 钢筋、木材分类堆放，设置材料标识牌（注明名称、规格、数量、检验状态）
o 水泥罐设置防雨棚，砂石料堆放场进行硬化处理（100mm厚C15混凝土）
o 易燃易爆材料（油漆、稀料）单独存放于危险品仓库，保持通风良好
2. 扬尘控制：
o 施工现场出入口设置洗车平台（长6m，宽3m），配备高压水枪
o 易扬尘材料运输时覆盖篷布，施工现场裸土覆盖率100%
o 木工加工棚设置除尘设备，PM10浓度控制在0.5mg/m³以下
第六章 施工进度计划
6.1 关键线路工期
1. 施工准备阶段：7天（场地平整、材料进场、设备调试）
2. 基础工程：15天（土方开挖3天→钢筋绑扎4天→模板安装3天→混凝土浇筑1天→养护4天）
3. 主体结构：30天（柱体施工10天→横梁安装7天→屋面施工13天）
4. 装饰工程：25天（斗拱安装8天→匾额制作安装5天→雕刻装饰7天→油漆彩绘5天）
5. 竣工清理：3天
总工期控制在80日历天
6.2 进度保证措施
1. 资源保障：配置2个木工班组（每组8人）、1个钢筋班组（6人）、1个混凝土班组（5人），高峰期投入总人数不少于30人。
2. 材料储备：提前10天储备主要材料（木材、琉璃瓦等），确保满足连续施工需求。
3. 进度检查：每周召开进度协调会，对比计划进度与实际进度，偏差超过3天时采取纠偏措施（增加作业人员、延长作业时间等）。
第七章 季节施工措施
7.1 雨季施工措施
1. 防雨措施：
o 搅拌站搭设防雨棚，砂石料场设置排水沟
o 混凝土浇筑前关注天气预报，避开中雨以上天气
o 已浇筑混凝土覆盖塑料薄膜+彩条布，防止雨水冲刷
2. 排水措施：
o 基坑周边设置300mm×400mm排水沟，配备Φ100mm潜水泵（扬程≥10m）
o 施工现场设置排水坡度（≥2%），雨水经沉淀后排放至市政管网
7.2 夏季施工措施
1. 混凝土工程：
o 原材料降温：采用低温水拌合（水温≤25℃），砂石料堆遮阳覆盖
o 浇筑时间：安排在上午9点前或下午5点后，浇筑完成后3小时内覆盖养护
o 养护措施：采用喷雾养护（每2小时喷水1次），确保表面湿润不少于14天
2. 防暑降温：
o 施工现场设置饮水点（提供绿豆汤、淡盐水），配备防暑药品（藿香正气水、清凉油等）
o 高温时段（11:00-15:00）暂停室外作业，室内作业场所保持通风
第八章 验收标准与流程
8.1 结构验收标准
1. 混凝土结构：
o 表面平整度：≤8mm（2m靠尺检查）
o 垂直度：≤H/1000且≤30mm
o 预埋件位置偏差：≤10mm
2. 钢结构：
o 焊缝质量：UT探伤Ⅰ级合格，外观检查无气孔、夹渣
o 构件安装偏差：轴线偏差≤5mm，标高偏差±10mm
o 防腐涂层：干膜厚度≥120μm，附着力≥5MPa
8.2 竣工验收流程
1. 施工单位自检合格后提交《竣工验收申请报告》及相关资料（施工记录、试验报告、隐蔽工程验收记录等）
2. 监理单位组织初步验收，提出整改意见并督促落实
3. 建设单位组织设计、施工、监理等单位进行正式验收，验收内容包括：
o 结构安全性（荷载试验：施加1.2倍设计荷载，持荷1小时无异常变形）
o 使用功能（排水系统、照明系统等运行正常）
o 观感质量（装饰效果、纹样清晰度、色泽均匀性等）
4. 验收合格后签署《单位工程竣工验收证明书》，工程正式交付使用
第九章 成品保护措施
9.1 结构成品保护
1. 混凝土结构：
o 强度未达到1.2MPa前严禁踩踏，7天内严禁堆放材料（荷载≤2kN/m²）
o 柱角、梁端等易碰撞部位采用50mm厚木板包裹防护
2. 钢木结构：
o 钢构件安装后涂刷防锈底漆（醇酸红丹防锈漆2遍）
o 木构件表面覆盖塑料薄膜，防止污染和划伤
9.2 装饰成品保护
1. 琉璃瓦屋面：
o 严禁在瓦面上行走（必须行走时铺设木板）
o 屋脊、宝顶等易损构件设置警示标志，严禁攀爬
2. 雕刻装饰：
o 采用泡沫塑料包裹，外缠胶带固定
o 安装完成后设置防护栏杆（距装饰面≥500mm）
第十章 应急预案
10.1 坍塌事故应急处置
1. 预警机制：监测模板沉降（每天2次，预警值≥5mm/天）、脚手架立杆垂直度（预警值≥10mm）
2. 应急响应：
o 立即停止作业，组织人员疏散至安全区域
o 启动应急抢险组（由项目经理任组长），设置警戒区
o 采用钢管临时加固，必要时调用挖掘机进行土方卸载
10.2 火灾事故应急处置
1. 预防措施：施工现场严禁吸烟，动火作业办理许可证，配备ABC干粉灭火器（每50㎡1组，每组2具）
2. 应急响应：
o 初期火灾采用灭火器扑救，同时拨打119报警
o 组织人员沿安全通道疏散，清点人数
o 切断着火区域电源，防止触电事故
10.3 高处坠落事故应急处置
1. 救援准备：配备急救箱（含担架、绷带、止血药等），现场人员培训急救知识
2. 处置流程：
o 立即停止作业，观察伤员意识状态，禁止随意移动
o 对出血部位进行压迫止血，骨折部位进行临时固定
o 拨打120急救电话，同时安排人员到路口引导救护车
第十一章 工程保修
11.1 保修范围及期限
1. 结构工程：保修期限为设计文件规定的合理使用年限（50年）
2. 屋面防水工程：保修期限5年
3. 装饰装修工程：保修期限2年
4. 电气管线工程：保修期限2年
11.2 保修责任
1. 在保修期内，因施工质量问题导致的损坏，施工单位负责免费维修
2. 维修响应时间：接到通知后24小时内到场，小修3天内完成，大修7天内完成
3. 维修完成后，双方签署《工程维修验收单》，明确维修内容及验收意见
本方案未尽事宜，需严格按照国家现行施工规范及设计文件要求执行，施工过程中如遇特殊情况，应及时组织技术论证并办理设计变更手续。
