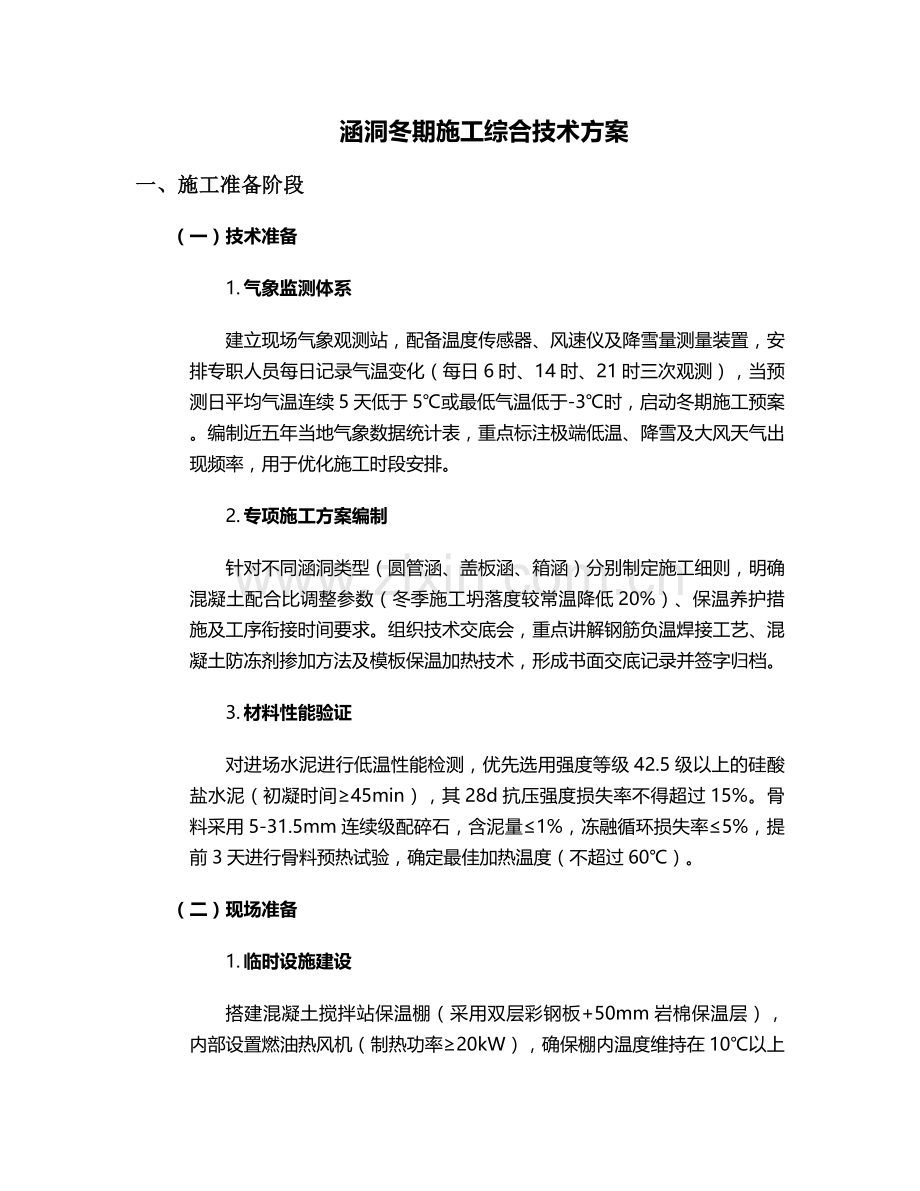

涵洞冬期施工综合技术方案
一、施工准备阶段
（一）技术准备
1. 气象监测体系
建立现场气象观测站，配备温度传感器、风速仪及降雪量测量装置，安排专职人员每日记录气温变化（每日6时、14时、21时三次观测），当预测日平均气温连续5天低于5℃或最低气温低于-3℃时，启动冬期施工预案。编制近五年当地气象数据统计表，重点标注极端低温、降雪及大风天气出现频率，用于优化施工时段安排。
2. 专项施工方案编制
针对不同涵洞类型（圆管涵、盖板涵、箱涵）分别制定施工细则，明确混凝土配合比调整参数（冬季施工坍落度较常温降低20%）、保温养护措施及工序衔接时间要求。组织技术交底会，重点讲解钢筋负温焊接工艺、混凝土防冻剂掺加方法及模板保温加热技术，形成书面交底记录并签字归档。
3. 材料性能验证
对进场水泥进行低温性能检测，优先选用强度等级42.5级以上的硅酸盐水泥（初凝时间≥45min），其28d抗压强度损失率不得超过15%。骨料采用5-31.5mm连续级配碎石，含泥量≤1%，冻融循环损失率≤5%，提前3天进行骨料预热试验，确定最佳加热温度（不超过60℃）。
（二）现场准备
1. 临时设施建设

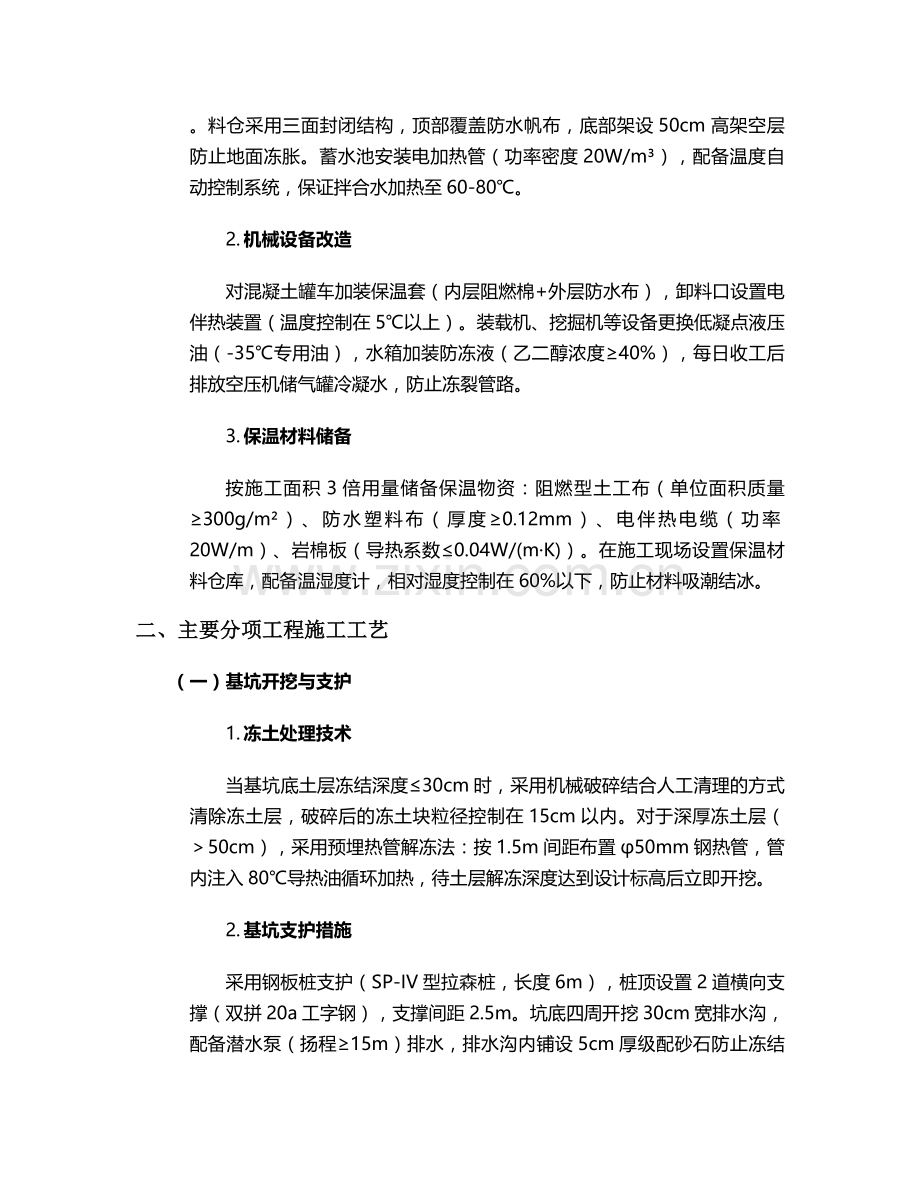

搭建混凝土搅拌站保温棚（采用双层彩钢板+50mm岩棉保温层），内部设置燃油热风机（制热功率≥20kW），确保棚内温度维持在10℃以上。料仓采用三面封闭结构，顶部覆盖防水帆布，底部架设50cm高架空层防止地面冻胀。蓄水池安装电加热管（功率密度20W/m³），配备温度自动控制系统，保证拌合水加热至60-80℃。
2. 机械设备改造
对混凝土罐车加装保温套（内层阻燃棉+外层防水布），卸料口设置电伴热装置（温度控制在5℃以上）。装载机、挖掘机等设备更换低凝点液压油（-35℃专用油），水箱加装防冻液（乙二醇浓度≥40%），每日收工后排放空压机储气罐冷凝水，防止冻裂管路。
3. 保温材料储备
按施工面积3倍用量储备保温物资：阻燃型土工布（单位面积质量≥300g/m²）、防水塑料布（厚度≥0.12mm）、电伴热电缆（功率20W/m）、岩棉板（导热系数≤0.04W/(m·K)）。在施工现场设置保温材料仓库，配备温湿度计，相对湿度控制在60%以下，防止材料吸潮结冰。
二、主要分项工程施工工艺
（一）基坑开挖与支护
1. 冻土处理技术
当基坑底土层冻结深度≤30cm时，采用机械破碎结合人工清理的方式清除冻土层，破碎后的冻土块粒径控制在15cm以内。对于深厚冻土层（＞50cm），采用预埋热管解冻法：按1.5m间距布置φ50mm钢热管，管内注入80℃导热油循环加热，待土层解冻深度达到设计标高后立即开挖。
2. 基坑支护措施
采用钢板桩支护（SP-IV型拉森桩，长度6m），桩顶设置2道横向支撑（双拼20a工字钢），支撑间距2.5m。坑底四周开挖30cm宽排水沟，配备潜水泵（扬程≥15m）排水，排水沟内铺设5cm厚级配砂石防止冻结。基坑周边5m范围内严禁堆放重物，设置冻胀监测点（每10m布置一个测斜仪），位移预警值为5mm/天。
（二）钢筋工程
1. 负温焊接工艺
当环境温度低于-5℃时，采用闪光对焊（调伸长度增加10%，预热次数≥2次），焊后接头采用石棉布包裹缓冷（冷却时间≥30min）。电弧焊采用E5015焊条（直径4mm），使用前经350℃烘干1h，存入80-100℃保温筒内，每批焊条领用不超过4h用量。焊接完成后24h内进行外观检查，咬边深度≤0.5mm，接头弯折角度≤3°。
2. 钢筋安装防护
钢筋加工棚搭设防风障（高度≥3m），工作台面铺设5mm厚橡胶板防滑。绑扎成型的钢筋骨架采用木方支垫（离地高度≥20cm），遇降雪天气立即覆盖塑料布，积雪融化后采用热风枪烘干（温度≤80℃）。预埋筋外露部分涂刷防锈剂（含锌量≥95%），套上PVC保护帽防止碰撞变形。
（三）模板工程
1. 模板保温构造
采用18mm厚酚醛覆膜胶合板（弹性模量≥4000MPa），背面粘贴20mm厚挤塑板保温层，拼缝处用密封胶填充。支撑系统采用Φ48×3.5mm钢管（Q235钢），立杆底部设置钢垫板（100×100×10mm），扫地杆距地面≤20cm。当环境温度低于-10℃时，模板内侧敷设电伴热电缆（功率密度15W/m），通过温控器保持模板温度≥5℃。
2. 脱模剂选用
采用聚硅氧烷类脱模剂（固含量≥20%），施工前将模板加热至10℃以上，用棉布蘸取脱模剂均匀涂刷（厚度0.1mm），涂刷后30min内不得浇筑混凝土。严禁使用废机油等油性脱模剂，防止低温下出现流淌污染钢筋。
（四）混凝土工程
1. 配合比优化
基准配合比（水泥:砂:石:水=1:1.8:3.5:0.45）基础上，掺加NC-4型防冻剂（掺量3%水泥质量），其减水率≥15%，-15℃养护7d强度达到设计值50%。同时加入粉煤灰（Ⅰ级，掺量15%）和硅灰（掺量5%），改善混凝土和易性，初始坍落度控制在180±20mm，扩展度≥500mm。
2. 浇筑工艺控制
混凝土出机温度≥15℃，运输过程温度损失≤5℃/h，入模温度≥10℃（采用红外测温仪逐车检测）。浇筑时间选择在9:00-15:00（环境温度≥-5℃），分层厚度≤30cm，振捣棒插入间距≤50cm，每点振捣时间20-30s（以混凝土表面泛浆为准）。施工缝处设置企口缝，涂刷水泥基渗透结晶型防水涂料（干膜厚度≥1.2mm）。
3. 养护温度保障
采用"蓄热法+电伴热"复合养护：混凝土收面后立即覆盖一层塑料布（搭接宽度≥20cm），再覆盖两层阻燃土工布（总厚度≥10mm），侧面模板外挂5cm厚岩棉板。当环境温度低于-10℃时，启动预埋电伴热系统（温度控制在15-20℃），养护期间每2h监测一次混凝土内部温度（采用预埋式温度传感器），保证内外温差≤25℃。
三、特殊涵洞施工要点
（一）圆管涵施工
1. 管基处理
管基混凝土分两次浇筑：底层浇筑至管底以下15cm（掺加早强剂），初凝后铺设2cm厚聚乙烯泡沫板（压缩模量≥10MPa），再浇筑管座混凝土（坍落度控制在120±20mm）。管节安装前预热至5℃以上，采用汽车吊单点吊装（吊点设在管长1/4处），安装间隙用M10水泥砂浆填塞（掺加防冻剂）。
2. 接口密封
采用"橡胶圈+防水砂浆"双重密封：橡胶圈选用三元乙丙材质（邵氏硬度60±5），安装前用肥皂水润滑；外侧填筑M15膨胀水泥砂浆（自由膨胀率1-3%），表面覆盖土工布洒水养护（保持湿润7d）。管顶回填采用级配砂石（最大粒径≤50mm），分层厚度20cm，采用小型振动夯（激振力≥30kN）压实，压实度≥95%。
（二）箱涵施工
1. 分次浇筑工艺
底板与侧墙施工缝设在距底板顶面30cm处，界面凿毛露出新鲜混凝土面积≥75%，涂刷界面剂（水泥基胶粘剂，涂刷量0.3kg/m²）。侧墙浇筑采用"分层对称"法（每层厚度25cm，两侧高差≤50cm），顶板浇筑时设置临时支撑（间距1.2m×1.2m），混凝土初凝前进行二次抹面（间隔时间45-60min）。
2. 预应力施工
波纹管安装前进行密封性试验（注水压力0.6MPa，保持30min无渗漏），穿束工作在5℃以上环境进行（采用卷扬机牵引，速度≤5m/min）。张拉设备在-5℃以下时应提前预热（油泵空运转15min），张拉控制应力较常温提高3%（采用"双控法"：张拉力误差±1%，伸长值误差±6%），压浆前用热风枪将孔道温度加热至10℃以上。
四、质量控制体系
（一）过程检测
1. 混凝土性能监测
每工作班制作3组试块：标准养护试块（20±2℃，相对湿度≥95%）、同条件养护试块（置于结构物附近，采用同样保温措施）、抗冻试块（-15℃冻融循环28次）。试块强度达到设计值30%（且≥5MPa）前不得受冻，拆模时混凝土表面温度与环境温差≤15℃（采用电子测温仪检测）。
2. 几何尺寸控制
模板安装允许偏差：轴线位置±5mm，截面尺寸±10mm，表面平整度≤5mm/2m（用2m靠尺检查）。沉降缝设置：每隔10-15m设一道（缝宽2cm），内填沥青木板（防腐处理），两侧混凝土错台≤3mm。进出口八字墙坡度偏差≤1%，顶面高程±20mm。
（二）验收标准
1. 分项工程验收
基础混凝土强度达到设计值85%以上方可进行台身施工，台身垂直度偏差≤H/3000（H为台身高度）。涵底铺砌平整度≤10mm，浆砌片石砂浆饱满度≥85%（采用百格网检查）。盖板安装搁置长度≥25cm，相邻板顶面高差≤5mm。
2. 功能性检测
进行闭水试验（水头高度2m，浸泡24h后观测30min），渗水量≤20m³/(m·d)。回填土完成后进行压实度检测（环刀法取样，每50m检测3点），压实度≥96%（上路床范围）。
五、安全与环保措施
（一）安全防护
1. 防冻伤措施
施工现场设置取暖棚（面积≥15㎡/10人），配备暖风机和急救箱（含冻伤膏、防寒手套等）。作业人员配备四合一防寒服（防风、防水、透气、保暖），暴露部位涂抹防冻霜（含甘油≥20%）。每日工作时间不超过8h，-15℃以下时缩短至6h，-20℃时停止室外作业。
2. 防火防爆管理
保温棚内严禁使用明火取暖，燃油热风机与易燃物保持≥1.5m距离，配备ABC型干粉灭火器（每50㎡配置1具，容量≥4kg）。乙炔瓶、氧气瓶间距≥5m，距明火点≥10m，冬季使用前检查瓶阀有无冻结（严禁用火烤，应用40℃以下温水解冻）。
（二）环境保护
1. 噪声控制
破碎机、振捣棒等设备设置隔音罩（降噪量≥20dB），夜间施工噪声≤55dB（22:00-6:00）。车辆限速行驶（场内≤15km/h），轮胎采用低噪声花纹，减少扬尘和噪声污染。
2. 废弃物处理
施工废水经三级沉淀池处理（pH值6-9）后回用，油料废弃物集中存放在防渗油桶（容积200L）内，交由有资质单位处置。保温材料边角料回收率≥90%，可降解材料运至指定填埋场处理。
六、应急预案
（一）极端天气应对
1. 暴雪天气
提前储备除雪设备（铲雪车1台，融雪剂5t），雪停后2h内清理施工便道（坡度≤1:10），脚手板铺设防滑垫（摩擦系数≥0.6）。模板积雪采用热风枪融化（严禁用铁锹铲除，防止划伤模板表面），钢筋积雪清理干净后进行预热（温度≥5℃）。
2. 寒潮预警
当预报24h内降温≥10℃且最低气温≤-15℃时，对已浇筑混凝土启动应急加热：采用碘钨灯（1kW/㎡）照射（距离混凝土表面≥50cm），或覆盖电热毯（功率200W/m²），确保混凝土中心温度维持在5℃以上。
（二）设备故障处理
1. 停电应急
配备柴油发电机（功率≥100kW），保证搅拌站、取暖设备等关键设施供电。突然停电时，立即停止混凝土浇筑，对未初凝混凝土进行人工振捣（每15min一次），同时覆盖保温材料防止受冻。
2. 管道冻结
拌合水管道冻结时，采用分段烘烤法（用氧乙炔焰距离管道50cm均匀加热），严禁局部过热导致管道破裂。混凝土输送管冻结后，启动备用管道，冻结段用蒸汽养护（压力0.2MPa）解冻，解冻后进行管道冲洗（水温≥50℃）。
本方案实施过程中，应根据实际气象条件动态调整技术参数，每日召开生产例会分析施工数据，确保涵洞工程在-15℃以上环境下质量合格率达到100%，安全事故零发生。
