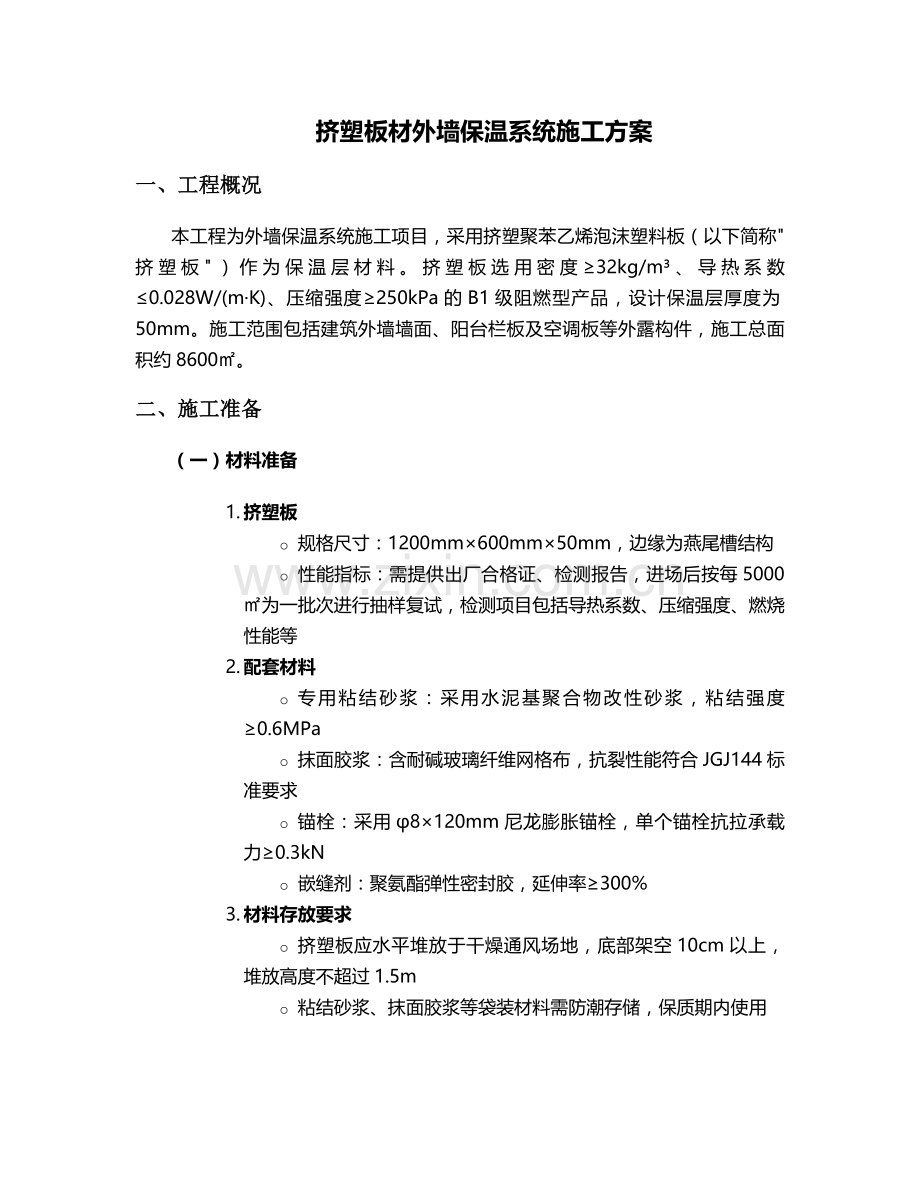

挤塑板材外墙保温系统施工方案
一、工程概况
本工程为外墙保温系统施工项目，采用挤塑聚苯乙烯泡沫塑料板（以下简称"挤塑板"）作为保温层材料。挤塑板选用密度≥32kg/m³、导热系数≤0.028W/(m·K)、压缩强度≥250kPa的B1级阻燃型产品，设计保温层厚度为50mm。施工范围包括建筑外墙墙面、阳台栏板及空调板等外露构件，施工总面积约8600㎡。
二、施工准备
（一）材料准备
1. 挤塑板
o 规格尺寸：1200mm×600mm×50mm，边缘为燕尾槽结构
o 性能指标：需提供出厂合格证、检测报告，进场后按每5000㎡为一批次进行抽样复试，检测项目包括导热系数、压缩强度、燃烧性能等
2. 配套材料
o 专用粘结砂浆：采用水泥基聚合物改性砂浆，粘结强度≥0.6MPa
o 抹面胶浆：含耐碱玻璃纤维网格布，抗裂性能符合JGJ144标准要求
o 锚栓：采用φ8×120mm尼龙膨胀锚栓，单个锚栓抗拉承载力≥0.3kN
o 嵌缝剂：聚氨酯弹性密封胶，延伸率≥300%
3. 材料存放要求
o 挤塑板应水平堆放于干燥通风场地，底部架空10cm以上，堆放高度不超过1.5m
o 粘结砂浆、抹面胶浆等袋装材料需防潮存储，保质期内使用

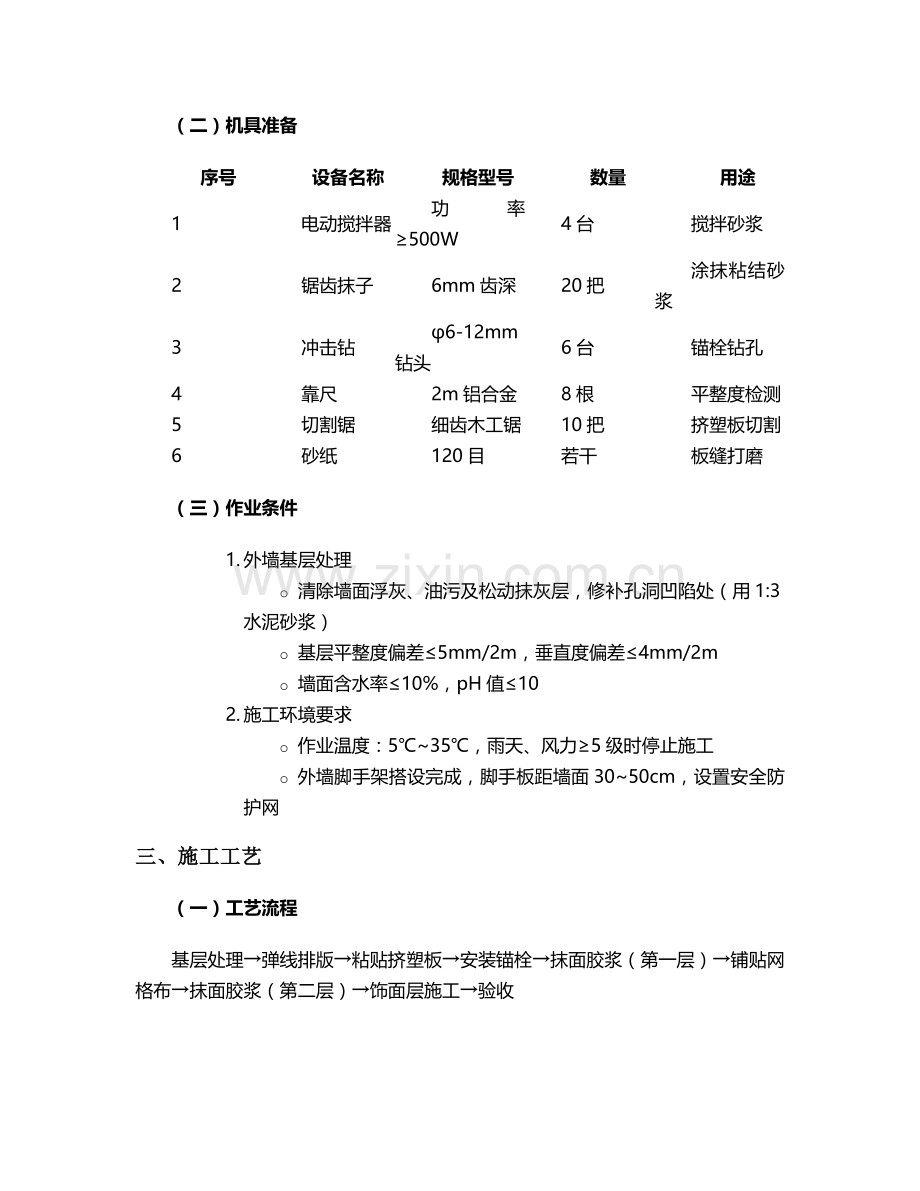

（二）机具准备
序号
设备名称
规格型号
数量
用途
1
电动搅拌器
功率≥500W
4台
搅拌砂浆
2
锯齿抹子
6mm齿深
20把
涂抹粘结砂浆
3
冲击钻
φ6-12mm钻头
6台
锚栓钻孔
4
靠尺
2m铝合金
8根
平整度检测
5
切割锯
细齿木工锯
10把
挤塑板切割
6
砂纸
120目
若干
板缝打磨
（三）作业条件
1. 外墙基层处理
o 清除墙面浮灰、油污及松动抹灰层，修补孔洞凹陷处（用1:3水泥砂浆）
o 基层平整度偏差≤5mm/2m，垂直度偏差≤4mm/2m
o 墙面含水率≤10%，pH值≤10
2. 施工环境要求
o 作业温度：5℃~35℃，雨天、风力≥5级时停止施工
o 外墙脚手架搭设完成，脚手板距墙面30~50cm，设置安全防护网
三、施工工艺
（一）工艺流程
基层处理→弹线排版→粘贴挤塑板→安装锚栓→抹面胶浆（第一层）→铺贴网格布→抹面胶浆（第二层）→饰面层施工→验收
（二）关键工序操作要点
1. 弹线排版
· 根据建筑立面设计，弹出水平控制线（每两层一道）和垂直控制线（每开间一道）
· 挤塑板排版遵循"错缝搭接"原则，竖缝间距≥200mm，转角处采用L型整块板切割，禁止拼接
· 门窗洞口周边50mm范围内不设置板缝，板边距洞口边缘≥100mm
2. 挤塑板粘贴
（1）粘结砂浆制备
· 按水灰比1:4（重量比）搅拌，电动搅拌器搅拌3~5分钟，静置5分钟后二次搅拌
· 每次搅拌量应在2小时内用完，严禁二次加水搅拌
（2）粘贴方式
· 采用"点框法"粘贴：在板周涂抹宽50mm、厚10mm的粘结砂浆，中间按梅花状布置8个直径100mm的粘结点，粘结面积≥40%
· 板缝控制：相邻板间预留2~3mm缝隙，板缝高差≤1.5mm
（3）粘贴顺序
· 自下而上、先左后右施工，板缝水平方向顺风向排列
· 粘贴后立即用靠尺检查平整度，偏差处用橡皮锤轻敲调整
3. 锚栓固定
· 粘贴24小时后安装锚栓，按梅花状布置，数量为：
o 普通墙面：每㎡6个
o 阳角、门窗洞口周边：每㎡增加2个
o 锚栓深入基层墙体≥50mm，头部埋入抹面胶浆内1~2mm
4. 抹面胶浆施工
（1）第一层抹面胶浆（厚度2~3mm）
· 全面覆盖挤塑板表面，压实赶平，确保锚栓头部完全埋入
· 门窗洞口、阴阳角等部位增设加强网格布（宽度300mm）
（2）网格布铺贴
· 采用耐碱涂塑玻纤网格布，规格160g/㎡，搭接宽度≥100mm
· 从中间向四周压入胶浆，避免褶皱、空鼓，边缘外漏处需反包处理
（3）第二层抹面胶浆（厚度1~2mm）
· 完全覆盖网格布，总厚度控制在3~5mm
· 表面收光应平整，无抹痕、气泡
（三）特殊部位处理
1. 阴阳角施工
o 阳角处挤塑板采用45°斜切对接，网格布连续包裹≥200mm
o 阴角处板缝预留5mm空隙，采用柔性嵌缝剂填充
2. 门窗洞口
o 洞口四周挤塑板切割成L型，转角处无拼接缝
o 窗台板下设置5%坡度，板端预留10mm缝隙用密封胶封堵
3. 勒脚部位
o 从室外地面向上300mm范围采用防火岩棉板（厚度同挤塑板）
o 岩棉板与挤塑板交界处用网格布搭接覆盖（宽度200mm）
四、质量控制标准
（一）主控项目
1. 挤塑板粘结面积：现场剥离试验粘结强度≥0.15MPa，破坏部位应为挤塑板内聚破坏
2. 锚栓数量：按设计要求设置，锚固深度符合规范
3. 抹面胶浆厚度：3~5mm，无露网、空鼓现象
（二）一般项目
项目
允许偏差
检查方法
表面平整度
3mm/2m
靠尺、塞尺
垂直度
4mm/2m
线坠、钢尺
板缝宽度
2~3mm
卡尺
阴阳角方正
3mm
直角尺
（三）验收程序
1. 分项工程验收：每完成3层进行一次，由监理工程师组织
2. 隐蔽工程验收：包括粘结强度试验、锚栓拉拔试验等关键工序
3. 竣工验收：提供完整技术资料（材料合格证、检测报告、施工记录等）
五、安全文明施工
（一）安全防护措施
1. 作业人员必须佩戴安全帽、安全带，脚手架搭设符合JGJ130标准
2. 电动工具应有漏电保护装置，电缆架空敷设（高度≥2.5m）
3. 切割挤塑板时佩戴防尘口罩，现场设置通风设备
（二）环境保护要求
1. 施工垃圾分类存放，挤塑板边角料回收率≥90%
2. 砂浆搅拌站设置沉淀池，废水经处理后排入市政管网
3. 夜间施工噪声≤55dB，避免夜间进行切割作业
（三）成品保护
1. 已施工完成的保温层应避免硬物撞击，禁止在墙面搭设脚手架
2. 抹面胶浆未固化前（常温下≥24小时）严禁淋水
3. 后续工序施工时，应采用塑料薄膜覆盖保护保温面层
六、施工进度计划
施工阶段
工期（天）
工作内容
资源配置
准备阶段
5
材料进场、基层处理
施工人员10人
粘贴挤塑板
20
弹线、粘贴、锚栓安装
施工人员30人
抹面施工
15
胶浆涂抹、网格布铺贴
施工人员25人
收尾验收
5
修补、清理、检测
施工人员15人
七、质量通病防治
（一）板缝开裂
· 原因：基层不平整、板缝未预留空隙、胶浆收缩
· 防治措施：
1. 严格控制基层平整度，偏差超标处提前修补
2. 板缝预留2~3mm空隙，采用弹性嵌缝剂填充
3. 抹面胶浆中掺入聚丙烯纤维（掺量0.9kg/m³）
（二）空鼓脱落
· 原因：粘结面积不足、锚栓数量不够、基层含水率高
· 防治措施：
1. 采用"点框法"保证粘结面积≥40%
2. 每㎡锚栓数量不少于6个，阳角部位加密
3. 基层含水率超标时采用通风干燥处理
（三）保温层厚度不足
· 原因：板材厚度偏差、粘贴时挤压过度
· 防治措施：
1. 进场板材逐批检查厚度（允许偏差±1mm）
2. 粘结砂浆厚度控制在10mm，用带齿抹子保证厚度均匀
八、季节性施工措施
（一）冬季施工（环境温度5℃~0℃）
1. 砂浆采用温水搅拌（水温≤80℃），掺加防冻剂（掺量按产品说明书）
2. 挤塑板粘贴后应覆盖保温被养护，确保抹面胶浆在正温下固化
3. 每日施工时间控制在10:00~15:00，避免夜间低温时段作业
（二）夏季施工（环境温度＞30℃）
1. 基层洒水降温（施工前1小时），避免砂浆失水过快
2. 砂浆搅拌量减半（1小时内用完），板缝预留3mm空隙（考虑热膨胀）
3. 抹面胶浆施工后2小时内覆盖遮阳网，严禁暴晒
九、应急预案
（一）火灾事故处理
1. 现场配备2组干粉灭火器（每组4具），设置消防水桶（容量≥200L）
2. 挤塑板燃烧时立即切断电源，组织人员使用灭火器扑救，同时拨打119
3. 火灾扑灭后保护现场，分析事故原因
（二）高处坠落预防
1. 脚手架搭设后经验收合格方可使用，作业层满铺脚手板并设1.2m高防护栏杆
2. 每日班前检查安全带、安全网完整性，严禁酒后作业
3. 发生坠落事故时，立即启动急救预案，拨打120并保护伤员
本方案未尽事宜，应严格按照《外墙外保温工程技术规程》（JGJ144）及设计文件执行，施工过程中需接受监理单位全程监督，确保工程质量符合要求。
