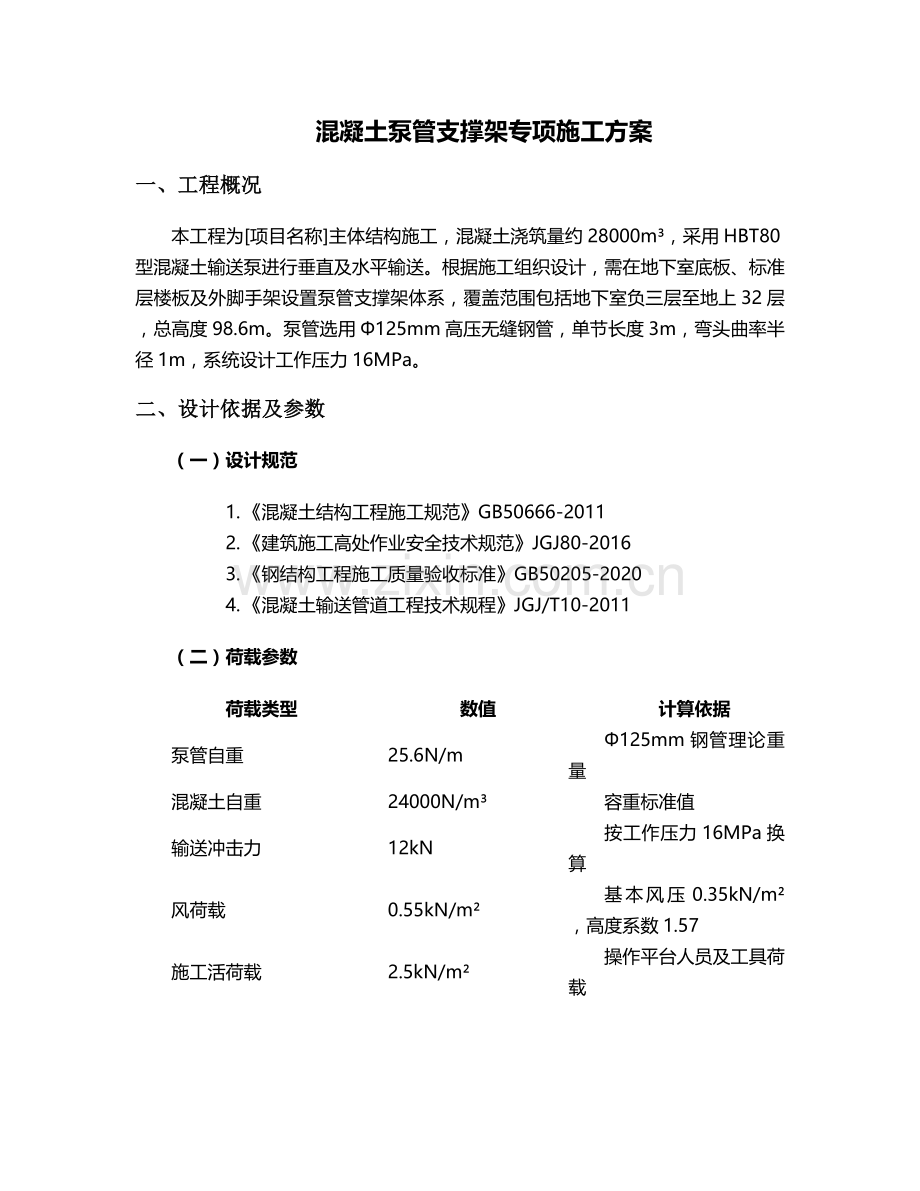

混凝土泵管支撑架专项施工方案
一、工程概况
本工程为[项目名称]主体结构施工，混凝土浇筑量约28000m³，采用HBT80型混凝土输送泵进行垂直及水平输送。根据施工组织设计，需在地下室底板、标准层楼板及外脚手架设置泵管支撑架体系，覆盖范围包括地下室负三层至地上32层，总高度98.6m。泵管选用Φ125mm高压无缝钢管，单节长度3m，弯头曲率半径1m，系统设计工作压力16MPa。
二、设计依据及参数
（一）设计规范
1. 《混凝土结构工程施工规范》GB50666-2011
2. 《建筑施工高处作业安全技术规范》JGJ80-2016
3. 《钢结构工程施工质量验收标准》GB50205-2020
4. 《混凝土输送管道工程技术规程》JGJ/T10-2011
（二）荷载参数
荷载类型
数值
计算依据
泵管自重
25.6N/m
Φ125mm钢管理论重量
混凝土自重
24000N/m³
容重标准值
输送冲击力
12kN
按工作压力16MPa换算
风荷载
0.55kN/m²
基本风压0.35kN/m²，高度系数1.57
施工活荷载
2.5kN/m²
操作平台人员及工具荷载
（三）材料选择
1. 立杆：Q235B级Φ48×3.5mm焊接钢管，截面积489mm²，惯性矩12.19×10⁻⁸m⁴
2. 横杆：同立杆规格，步距1.5m
3. 扫地杆：Φ48×3.0mm钢管，距地200mm
4. 连接件：可锻铸铁直角扣件，抗滑承载力8kN
5. 底座：10mm厚钢板冲压成型，尺寸150×150mm
三、支撑架体系设计
（一）平面布置
1. 水平管支撑：沿泵管走向每3m设置一道落地式支撑架，立杆纵距1.2m，横距0.8m，形成"井"字形稳定结构
2. 垂直管支撑：在电梯井道内设置型钢支架，每层楼板处设置环形固定抱箍，间距≤2.8m
3. 转向处加强：90°弯头部位增设三角支撑架，立杆间距加密至0.6m，设置双向剪刀撑
（二）节点构造
1. 楼板固定节点：采用M16膨胀螺栓将10mm厚钢板底座固定于混凝土结构，螺栓埋深≥100mm，每个节点设置4颗螺栓
2. 钢管连接节点：立杆接长采用对接扣件，相邻接头错开≥500mm，横杆与立杆采用直角扣件连接，各节点扣件数量不少于2个
3. 泵管固定：使用Φ10mm圆钢制作U型卡箍，与横杆采用双螺母固定，卡箍内衬3mm厚橡胶垫
（三）剪刀撑设置
1. 纵向剪刀撑：沿支撑架长度方向连续设置，宽度4跨（4.8m），与地面夹角45°-60°
2. 横向剪刀撑：每5跨设置一道，与纵向剪刀撑形成闭合体系
3. 水平剪刀撑：在支撑架顶部及底部各设置一道，中间每4层设置一道
四、施工工艺流程
（一）施工准备
1. 材料验收：对进场钢管进行外观检查，弯曲度≤1.5mm/m，锈蚀深度≤0.5mm，扣件进行抽样力学性能检测（每500套取3套送检）
2. 测量放线：使用全站仪定位支撑架轴线，误差控制在±5mm内，弹出立杆定位墨线
3. 技术交底：组织施工班组进行三级交底，重点明确节点构造及搭设顺序
（二）搭设流程
1. 底座安装→立杆搭设→扫地杆安装→横杆搭设→剪刀撑安装→泵管固定→验收挂牌
2. 立杆垂直度控制：每搭设3层进行一次校正，全高偏差≤100mm
3. 搭设顺序：先搭设样板段（长度≥6m），验收合格后再大面积施工
（三）安装要点
1. 地下室支撑架：在底板防水层上设置50mm厚C20混凝土垫层，底座下垫100×100×10mm钢板
2. 转换层处理：在楼层转换处采用型钢托架，选用20a号工字钢，两端锚固长度≥200mm
3. 泵管敷设：安装前清理管道内杂物，密封垫完好无损，法兰连接螺栓对称拧紧
五、质量控制标准
（一）搭设质量要求
项目
允许偏差
检查方法
立杆垂直度
H/1000且≤50mm
经纬仪测量
横杆间距
±10mm
钢卷尺
立杆间距
±50mm
钢卷尺
扣件拧紧力矩
40-65N·m
扭矩扳手检测
剪刀撑角度
45°-60°
角度尺
（二）验收程序
1. 分项验收：每搭设完成3层进行一次分项验收，由项目技术负责人组织
2. 分段验收：地下室、标准层、转换层分别组织验收，邀请监理单位参加
3. 总体验收：全高搭设完成后进行竣工验收，留存影像资料及验收记录
（三）过程控制
1. 搭设过程中实行"三检制"（自检、互检、交接检），每个检验批填写《支撑架搭设检查表》
2. 对扣件拧紧力矩实行100%检查，不合格扣件立即更换
3. 泵管安装后进行压力试验，试验压力20MPa，保压30min无泄漏
六、安全保证措施
（一）搭设安全
1. 作业人员必须佩戴安全帽、安全带，穿防滑鞋，严禁酒后作业
2. 搭设高度超过2m时设置操作平台，使用满堂脚手架时设置安全平网
3. 遇6级及以上大风、雨雪、大雾天气停止露天作业
（二）使用安全
1. 严禁在支撑架上堆放杂物，施工荷载不得超过2kN/m²
2. 混凝土输送前检查各固定节点，输送过程中安排专人巡查，发现异常立即停机
3. 泵管堵塞处理时，必须先卸压，严禁带压拆卸管道
（三）监测措施
1. 沉降监测：在支撑架基础设置6个监测点，每浇筑一层混凝土观测一次，预警值15mm
2. 位移监测：在立杆顶部设置测斜仪，实时监测水平位移，预警值10mm
3. 应力监测：在关键节点安装应变片，通过数据采集仪监测应力变化，预警值150MPa
七、拆除方案
（一）拆除顺序
1. 泵管拆除→剪刀撑拆除→横杆拆除→立杆拆除→底座清理
2. 拆除作业自上而下逐层进行，严禁上下同时作业
3. 分段拆除高度差不得大于2层，如高差超过2层应增设临时拉结
（二）拆除要点
1. 拆除前清理架体上杂物，设置警戒区，悬挂警示标志
2. 拆除的钢管、扣件分类堆放，严禁抛掷，每段钢管长度不超过6m
3. 夜间拆除必须有充足照明，配置36V安全电压灯具
（三）废弃物处理
1. 钢管、扣件经除锈、修复后分类入库，锈蚀严重（壁厚≤2.8mm）的钢管作报废处理
2. 废弃密封垫、橡胶制品按危废处理规定交由专业单位处置
3. 拆除产生的建筑垃圾及时清运，做到工完场清
八、应急预案
（一）支撑架失稳处理
1. 预警响应：当监测数据达到预警值时，立即停止混凝土浇筑，疏散作业人员
2. 临时加固：采用Φ20mm钢丝绳斜拉固定，设置临时支撑，支撑点选择结构梁或柱
3. 卸载措施：拆除部分横杆，减少上部荷载，必要时切割泵管，分段卸载
（二）泵管爆裂处置
1. 立即关闭混凝土泵电源，启动应急排水系统
2. 对爆裂部位进行隔离，清理泄漏混凝土
3. 更换损坏管道，重新进行压力试验
（三）火灾事故处理
1. 现场配置4具ABC干粉灭火器（每50m设置1组）
2. 初期火灾由义务消防队使用灭火器扑救，同时拨打119
3. 组织人员疏散，切断起火区域电源
九、计算书（摘要）
（一）立杆稳定性验算
1. 立杆轴向压力N=18.6kN（含自重、混凝土重量及冲击力）
2. 长细比λ=μL/i=1.5×1500/15.8=142.4
3. 稳定系数φ=0.349（根据λ查规范表）
4. 承载力σ=N/(φA)=18600/(0.349×489)=110.2MPa≤205MPa（满足要求）
（二）扣件抗滑验算
1. 横杆传递荷载F=5.2kN
2. 单扣件抗滑承载力R=8kN
3. 安全系数K=8/5.2=1.54≥1.2（满足要求）
（三）地基承载力验算
1. 地基压力P=N/A=18600/(0.15×0.15)=826.7kPa
2. C20混凝土垫层承载力特征值fak=1500kPa
3. 826.7kPa≤1500kPa（满足要求）
十、附图附表
1. 泵管支撑架平面布置图（1:50）
2. 支撑架节点构造详图（1:10）
3. 材料计划表
4. 验收记录表
5. 监测点布置图
本方案经审批后实施，如遇设计变更或施工条件变化，需重新组织论证。施工过程中严格执行"谁施工、谁负责"的质量安全责任制，确保泵管输送系统安全稳定运行。
