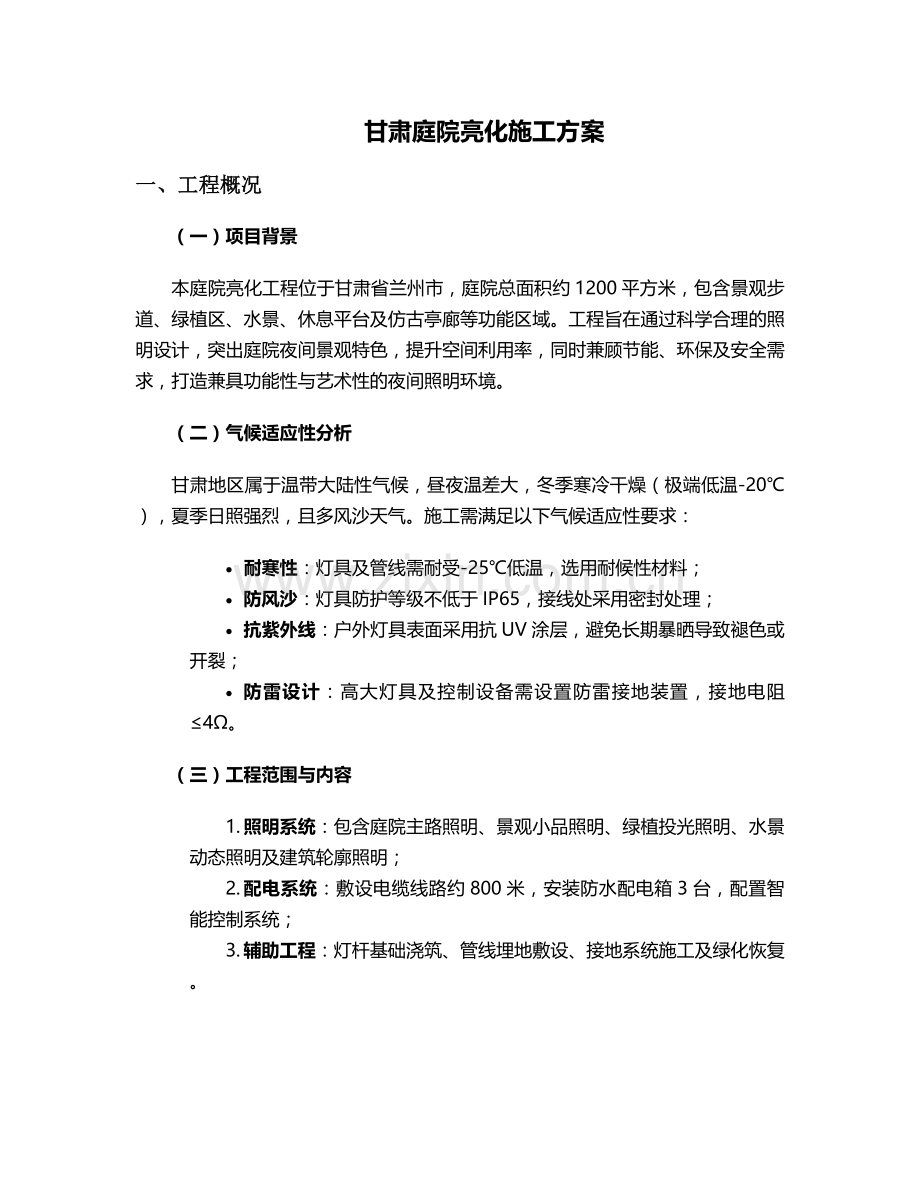

甘肃庭院亮化施工方案
一、工程概况
（一）项目背景
本庭院亮化工程位于甘肃省兰州市，庭院总面积约1200平方米，包含景观步道、绿植区、水景、休息平台及仿古亭廊等功能区域。工程旨在通过科学合理的照明设计，突出庭院夜间景观特色，提升空间利用率，同时兼顾节能、环保及安全需求，打造兼具功能性与艺术性的夜间照明环境。
（二）气候适应性分析
甘肃地区属于温带大陆性气候，昼夜温差大，冬季寒冷干燥（极端低温-20℃），夏季日照强烈，且多风沙天气。施工需满足以下气候适应性要求：
· 耐寒性：灯具及管线需耐受-25℃低温，选用耐候性材料；
· 防风沙：灯具防护等级不低于IP65，接线处采用密封处理；
· 抗紫外线：户外灯具表面采用抗UV涂层，避免长期暴晒导致褪色或开裂；
· 防雷设计：高大灯具及控制设备需设置防雷接地装置，接地电阻≤4Ω。
（三）工程范围与内容
1. 照明系统：包含庭院主路照明、景观小品照明、绿植投光照明、水景动态照明及建筑轮廓照明；
2. 配电系统：敷设电缆线路约800米，安装防水配电箱3台，配置智能控制系统；
3. 辅助工程：灯杆基础浇筑、管线埋地敷设、接地系统施工及绿化恢复。

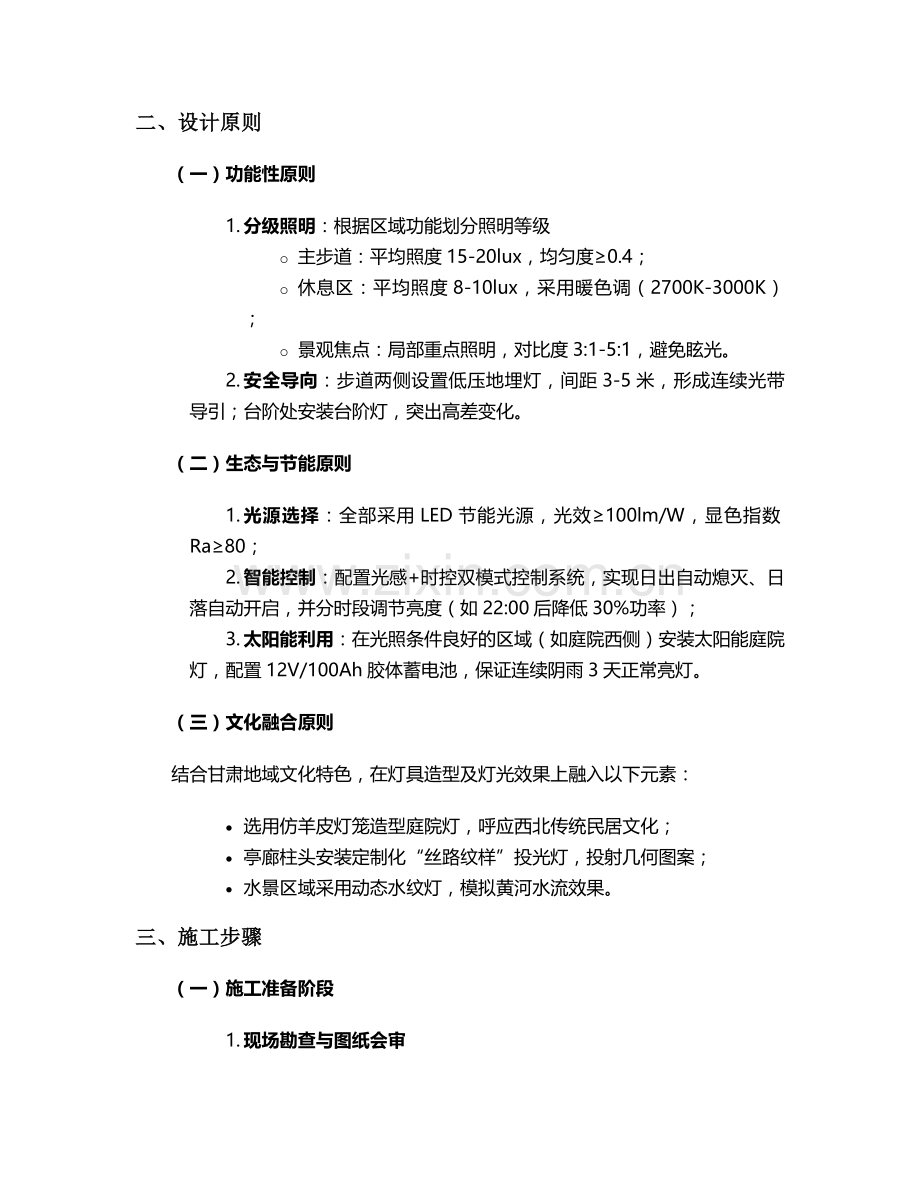

二、设计原则
（一）功能性原则
1. 分级照明：根据区域功能划分照明等级
o 主步道：平均照度15-20lux，均匀度≥0.4；
o 休息区：平均照度8-10lux，采用暖色调（2700K-3000K）；
o 景观焦点：局部重点照明，对比度3:1-5:1，避免眩光。
2. 安全导向：步道两侧设置低压地埋灯，间距3-5米，形成连续光带导引；台阶处安装台阶灯，突出高差变化。
（二）生态与节能原则
1. 光源选择：全部采用LED节能光源，光效≥100lm/W，显色指数Ra≥80；
2. 智能控制：配置光感+时控双模式控制系统，实现日出自动熄灭、日落自动开启，并分时段调节亮度（如22:00后降低30%功率）；
3. 太阳能利用：在光照条件良好的区域（如庭院西侧）安装太阳能庭院灯，配置12V/100Ah胶体蓄电池，保证连续阴雨3天正常亮灯。
（三）文化融合原则
结合甘肃地域文化特色，在灯具造型及灯光效果上融入以下元素：
· 选用仿羊皮灯笼造型庭院灯，呼应西北传统民居文化；
· 亭廊柱头安装定制化“丝路纹样”投光灯，投射几何图案；
· 水景区域采用动态水纹灯，模拟黄河水流效果。
三、施工步骤
（一）施工准备阶段
1. 现场勘查与图纸会审
o 核实庭院铺装材质、绿植种类及建筑结构，确认灯具安装位置与管线走向；
o 与景观设计单位对接，避免照明施工破坏原有绿化及硬化工程。
2. 材料进场检验
o 灯具：核查型号、功率、防护等级及出厂合格证，抽检10%进行通电测试；
o 电缆：绝缘电阻测试≥10MΩ，截面积偏差≤5%，外观无破损；
o 预埋件：采用Q235镀锌钢材，厚度≥5mm，防腐层附着力≥3级。
（二）基础施工阶段
1. 灯杆基础
o 采用C25混凝土浇筑，基础尺寸根据灯杆高度确定（3米灯杆：600×600×800mm，5米灯杆：800×800×1000mm）；
o 基础内预埋M16地脚螺栓，外露长度150mm，螺栓间距与灯杆法兰匹配。
2. 管线敷设
o 主电缆采用YJV-0.6/1kV-3×4mm²铠装电缆，埋深≥0.7米，穿Φ50PE管保护；
o 分支线路采用RVV-3×2.5mm²护套线，穿Φ32PE管，沿步道边缘或绿化带敷设；
o 管线接头处设置防水接线盒，盒内填充密封胶，进出线口加装橡胶密封圈。
（三）灯具安装阶段
1. 安装顺序：先地下后地上，先主路后景观，避免交叉作业；
2. 固定方式
o 庭院灯：通过法兰盘与基础螺栓连接，垂直度偏差≤1°；
o 投光灯：采用不锈钢支架固定于建筑墙面或绿植树干（树干直径≥15cm时使用防滑抱箍）；
o 地埋灯：嵌入式安装，与地面平齐，周边采用密封胶填缝。
3. 接线要求
o 导线连接采用压接端子，多股线搪锡处理，绝缘层包裹≥3层；
o 灯具外壳与PE线可靠连接，接地电阻测试≤4Ω。
（四）调试与验收阶段
1. 分系统调试
o 配电系统：测试配电箱主开关分合闸功能，各回路绝缘电阻≥5MΩ；
o 控制系统：模拟不同工况（晴天、阴天、夜间），检查亮度调节及定时开关准确性；
o 灯具系统：逐个测试灯具开关、色温及光束角，确保与设计一致。
2. 竣工验收
o 照明效果：使用照度计实测各区域照度值，偏差≤±10%；
o 安全性能：接地系统连续性测试、漏电保护动作时间≤0.1s；
o 资料提交：竣工图纸（含灯具布置、管线走向、接地系统）、设备清单及检测报告。
四、灯具选择与技术参数
（一）主要灯具配置表
区域
灯具类型
规格参数
安装数量
备注
主步道
太阳能庭院灯
3.5米杆，20W LED，3000K，IP66
12盏
配120W太阳能板，连续阴雨3天亮灯
景观绿植
地埋式投光灯
15W LED，RGBW四色，IP67
20盏
自控变色，模拟四季植物色彩
水景区域
水下灯
10W LED，3000K，IP68
8盏
不锈钢外壳，防腐蚀
亭廊建筑
轮廓线条灯
DC24V，5W/m，色温可调，IP66
60米
嵌套安装于建筑檐口
休息平台
草坪灯
0.6米高，8W LED，2700K，IP65
15盏
仿石造型，与地面融合
（二）特殊灯具技术要求
1. 太阳能庭院灯
o 光伏板：多晶硅，转换效率≥17%，钢化玻璃盖板；
o 蓄电池：胶体蓄电池，-20℃容量保持率≥80%，循环寿命≥1200次。
2. 智能控制系统
o 支持手机APP远程控制，可自定义场景模式（如节日模式、日常模式）；
o 配置电流、电压监测功能，异常情况自动断电并发送报警信号。
五、技术规范
（一）安装规范
1. 灯具间距
o 主步道：3.5米庭院灯，间距15-20米；
o 投光灯：照射高度6-8米时，间距8-10米，光束角交叉覆盖。
2. 眩光控制
o 灯具出光口加装防眩格栅，遮光角≥30°；
o 投光灯投射方向避免直接朝向住户窗户，与视线夹角≤60°。
（二）电气安全规范
1. 防雷接地
o 灯杆顶部加装避雷针（高度≥50cm），与灯杆本体焊接连接；
o 接地网采用Φ10镀锌圆钢，网格间距5m×5m，埋深0.8米。
2. 低压配电
o 采用TN-S接地系统，配电箱内设置浪涌保护器（SPD，Imax≥40kA）；
o 湿热环境区域（如水景旁）采用AC24V安全电压供电。
六、安全措施
（一）施工安全
1. 高处作业
o 安装5米以上灯杆时使用登高车，作业人员佩戴双钩安全带，风速≥10.8m/s（6级风）时停止作业；
o 临边作业设置防护栏杆，高度≥1.2米，下缘设18cm挡脚板。
2. 临时用电
o 现场采用三级配电两级保护，配电箱接地电阻≤10Ω；
o 潮湿环境作业使用防水电缆，手持工具配备漏电保护器（动作电流≤15mA）。
（二）质量安全
1. 防水处理
o 灯具接线盒内填充704硅橡胶密封胶，固化时间≥24小时（环境温度≥5℃）；
o 地下管线接头处采用热缩式防水接头，加热温度120-140℃，均匀加热至收缩完全。
2. 结构安全
o 灯杆基础混凝土养护期≥7天，强度达到设计值80%后方可安装灯杆；
o 安装于古建筑的灯具，采用无损固定方式（如不锈钢夹具），避免钻孔破坏结构。
七、后期维护
（一）日常维护
1. 定期巡检
o 月度：检查灯具亮灯率（≥98%）、线缆有无破损、接地是否可靠；
o 季度：清洁灯具表面灰尘（尤其太阳能板，保证透光率≥90%）、紧固松动部件；
o 年度：检测蓄电池容量（衰减≤20%）、更换老化密封圈。
（二）故障处理
1. 应急响应
o 接到故障通知后2小时内到场，小故障（如灯泡损坏）4小时内修复；
o 重大故障（如线路短路）24小时内恢复，临时采用备用灯具保障基础照明。
2. 备件储备
o 储备常用灯具（如15W投光灯、20W庭院灯）各5套，电缆、接头等耗材≥10%用量。
（三）季节性维护
1. 冬季：入冬前检查防冻液液位（太阳能系统）、清理灯杆积雪，避免超载；
2. 夏季：高温时段（12:00-16:00）暂停户外作业，配电箱加装散热风扇（环境温度≥40℃时启动）。
八、工程验收标准
1. 照明效果：符合《城市夜景照明设计规范》（JGJ/T163-2008），重点区域亮度偏差≤±10%；
2. 安全性能：接地电阻≤4Ω，绝缘电阻≥5MΩ，无漏电、短路现象；
3. 节能指标：系统总功率≤设计值5%，年耗电量≤理论计算值10%；
4. 外观质量：灯具安装平整，管线隐蔽良好，与周边环境协调统一。
本方案严格遵循国家及甘肃省相关规范，结合项目实际需求，通过科学设计、精细施工及完善维护，确保庭院亮化工程安全可靠、节能环保、美观耐用，为用户提供高品质的夜间照明体验。
