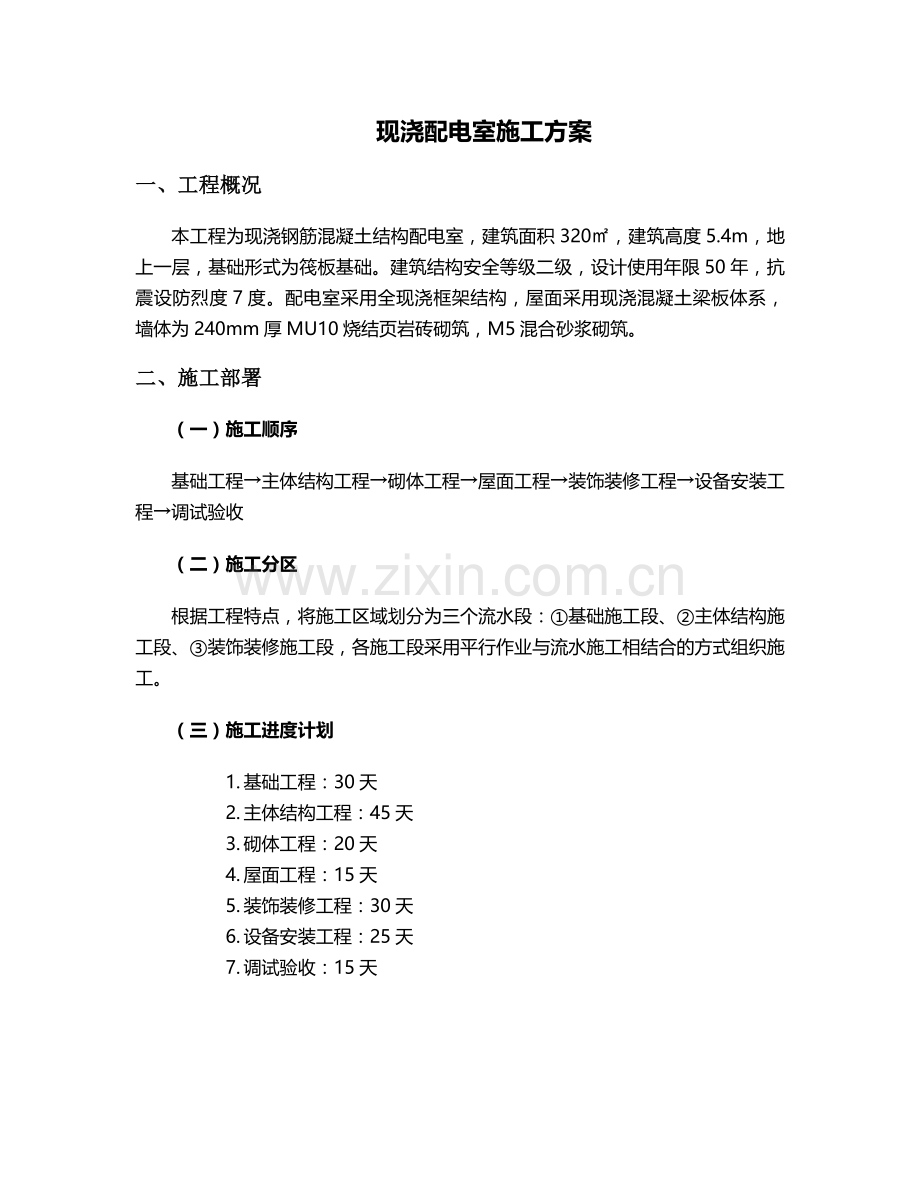

现浇配电室施工方案
一、工程概况
本工程为现浇钢筋混凝土结构配电室，建筑面积320㎡，建筑高度5.4m，地上一层，基础形式为筏板基础。建筑结构安全等级二级，设计使用年限50年，抗震设防烈度7度。配电室采用全现浇框架结构，屋面采用现浇混凝土梁板体系，墙体为240mm厚MU10烧结页岩砖砌筑，M5混合砂浆砌筑。
二、施工部署
（一）施工顺序
基础工程→主体结构工程→砌体工程→屋面工程→装饰装修工程→设备安装工程→调试验收
（二）施工分区
根据工程特点，将施工区域划分为三个流水段：①基础施工段、②主体结构施工段、③装饰装修施工段，各施工段采用平行作业与流水施工相结合的方式组织施工。
（三）施工进度计划
1. 基础工程：30天
2. 主体结构工程：45天
3. 砌体工程：20天
4. 屋面工程：15天
5. 装饰装修工程：30天
6. 设备安装工程：25天
7. 调试验收：15天
三、施工准备
（一）技术准备
1. 组织施工技术人员熟悉图纸，进行图纸会审，编制详细的施工技术交底文件。
2. 编制施工测量方案，建立施工控制网，进行轴线和标高控制。
3. 编制各分项工程施工方案，进行模板设计、钢筋配料、混凝土配合比设计等工作。
（二）现场准备
1. 场地平整：清除场地内障碍物，平整场地，做好排水坡度（坡度不小于2%）。
2. 临时设施搭设：搭建办公室、宿舍、材料仓库、水泥库、钢筋加工棚、木工加工棚等临时设施，临时设施布置符合消防安全规定。
3. 施工道路：修筑临时施工道路，道路宽度4m，采用C20混凝土浇筑，厚度150mm，设置排水沟。
4. 水电接入：从建设单位提供的电源点接入临时用电，安装配电箱，配置漏电保护器；从市政供水管网接入临时用水，安装水表和阀门。
（三）材料准备
1. 钢筋：采用HRB400E级钢筋，进场时必须有出厂合格证和检验报告，经抽样复试合格后方可使用。
2. 水泥：采用P.O42.5级普通硅酸盐水泥，进场时必须有出厂合格证和检验报告，经抽样复试合格后方可使用。
3. 砂子：采用中砂，含泥量不大于3%，进场时经抽样检验合格后方可使用。
4. 石子：采用5-31.5mm连续级配碎石，含泥量不大于1%，针片状颗粒含量不大于15%，进场时经抽样检验合格后方可使用。
5. 模板：采用18mm厚酚醛覆膜多层板，木方采用50×100mm松木方，钢管采用φ48×3.0mm无缝钢管。
6. 防水材料：采用SBS改性沥青防水卷材，厚度4mm，进场时必须有出厂合格证和检验报告，经抽样复试合格后方可使用。
（四）机械设备准备
1. 垂直运输设备：QTZ315塔吊1台，施工电梯1台。
2. 混凝土施工设备：JS500混凝土搅拌机1台，HBT60混凝土输送泵1台，插入式振动棒6台，平板振动器2台。
3. 钢筋加工设备：钢筋切断机1台，钢筋弯曲机1台，钢筋调直机1台，钢筋对焊机1台。
4. 木工加工设备：圆锯机1台，平刨机1台，压刨机1台。
5. 测量仪器：全站仪1台，水准仪2台，经纬仪1台，钢尺50m 2把，塔尺2把。
四、主要施工方法
（一）基础工程
1. 土方开挖
（1）采用反铲挖掘机进行土方开挖，开挖深度3.2m，放坡系数1:0.5。
（2）基坑底部留设300mm宽操作面，设置排水沟和集水井，排水沟宽300mm，深400mm，集水井尺寸800×800×1000mm，采用潜水泵排水。
（3）土方开挖至设计标高后，进行地基验槽，验槽合格后立即进行垫层施工。
2. 垫层施工
（1）垫层采用C15混凝土，厚度100mm，采用平板振动器振捣密实，表面抹平压光。
（2）垫层施工完成后，在垫层表面弹设基础轴线和边线，进行钢筋绑扎。
3. 筏板基础施工
（1）钢筋绑扎：筏板基础钢筋采用双层双向布置，底层钢筋保护层厚度40mm，上层钢筋保护层厚度30mm，钢筋接头采用闪光对焊，接头位置相互错开，同一截面钢筋接头面积百分率不大于50%。
（2）模板安装：采用18mm厚多层板，50×100mm木方作为背楞，间距200mm，外侧采用φ48×3.0mm钢管作为支撑，支撑间距600mm。
（3）混凝土浇筑：采用C30P6抗渗混凝土，坍落度180±20mm，采用混凝土输送泵连续浇筑，浇筑方向由一端向另一端推进，采用插入式振动棒振捣，振捣间距不大于500mm，振捣时间15-30s，直至混凝土表面泛浆、不再下沉、无气泡冒出为止。混凝土浇筑完成后，及时覆盖保湿，养护时间不少于14天。
（二）主体结构工程
1. 模板工程
（1）框架柱模板：采用18mm厚多层板，50×100mm木方作为背楞，间距200mm，外侧采用φ48×3.0mm钢管搭设双排脚手架作为支撑，柱箍采用φ48×3.0mm钢管，间距500mm，柱模板安装时，设置斜撑和拉杆，确保柱模垂直度偏差不大于3mm。
（2）框架梁模板：采用18mm厚多层板，50×100mm木方作为背楞，间距200mm，梁底支撑采用φ48×3.0mm钢管搭设满堂脚手架，立杆间距600×600mm，横杆步距1500mm，梁侧支撑采用φ48×3.0mm钢管，间距600mm。
（3）楼板模板：采用18mm厚多层板，50×100mm木方作为背楞，间距200mm，支撑采用φ48×3.0mm钢管搭设满堂脚手架，立杆间距800×800mm，横杆步距1500mm，扫地杆距地面200mm，立杆底部设置50mm厚木垫板。
（4）模板拆除：侧模拆除时，混凝土强度不小于1.2MPa；底模拆除时，混凝土强度达到设计强度的75%（跨度≤8m）或100%（跨度>8m），模板拆除顺序为：先支后拆，后支先拆，先拆非承重模板，后拆承重模板。
2. 钢筋工程
（1）框架柱钢筋：采用HRB400E级钢筋，纵向钢筋连接采用电渣压力焊，接头位置设在柱长边方向，同一截面钢筋接头面积百分率不大于50%，柱箍筋加密区范围为柱端上下各1/6柱高且不小于500mm，箍筋间距100mm，非加密区箍筋间距200mm，箍筋弯钩角度135度，弯钩平直段长度不小于10d。
（2）框架梁钢筋：采用HRB400E级钢筋，纵向钢筋连接采用闪光对焊或机械连接，梁上部钢筋接头位置设在跨中1/3范围内，梁下部钢筋接头位置设在支座1/3范围内，同一截面钢筋接头面积百分率不大于50%，梁箍筋加密区范围为梁端各1.5倍梁高且不小于500mm，箍筋间距100mm，非加密区箍筋间距200mm，箍筋弯钩角度135度，弯钩平直段长度不小于10d。
（3）楼板钢筋：采用HRB400E级钢筋，底筋双向布置，面筋双向布置，钢筋间距150mm，钢筋保护层厚度15mm，钢筋接头采用绑扎搭接，搭接长度为40d，同一截面钢筋接头面积百分率不大于25%。
3. 混凝土工程
（1）框架柱混凝土：采用C30混凝土，坍落度180±20mm，采用插入式振动棒振捣，振捣间距不大于500mm，振捣时间15-30s，柱混凝土浇筑至梁底20mm处，待柱混凝土强度达到1.2MPa后，再浇筑梁、板混凝土。
（2）框架梁、楼板混凝土：采用C30混凝土，坍落度180±20mm，采用混凝土输送泵连续浇筑，浇筑顺序为先浇筑梁混凝土，后浇筑楼板混凝土，梁混凝土采用插入式振动棒振捣，楼板混凝土采用平板振动器振捣，振捣完成后，表面抹平压光，混凝土浇筑完成后，及时覆盖保湿，养护时间不少于7天。
（三）砌体工程
1. 材料准备：采用MU10烧结页岩砖，M5混合砂浆，砂浆配合比由试验室出具，砂浆采用机械搅拌，搅拌时间不少于2min，砂浆稠度70-90mm，砂浆应随拌随用，拌制后3h内使用完毕。
2. 砌筑工艺：采用“三一”砌筑法，即一铲灰、一块砖、一揉压，砌筑前，砖应提前1-2天浇水湿润，含水率10%-15%，砌筑时，墙体灰缝厚度10mm，水平灰缝饱满度不小于80%，竖向灰缝饱满度不小于80%，墙体转角处和交接处应同时砌筑，不能同时砌筑时，应留设斜槎，斜槎长度不小于高度的2/3，墙体拉结筋采用2φ6@500，植入柱内长度10d，伸出柱外长度不小于1000mm。
3. 构造柱施工：墙体转角处、纵横墙交接处设置构造柱，构造柱截面尺寸240×240mm，纵向钢筋4φ12，箍筋φ6@200，构造柱与墙体连接处应砌成马牙槎，马牙槎进退尺寸60mm，高度300mm，马牙槎应先退后进，构造柱混凝土采用C25混凝土，坍落度180±20mm，采用插入式振动棒振捣密实。
（四）屋面工程
1. 屋面结构层：采用C30混凝土现浇梁板，厚度120mm，混凝土浇筑完成后，表面抹平压光，养护时间不少于7天。
2. 找坡层：采用1:8水泥膨胀珍珠岩找坡，最薄处30mm，坡度2%，找坡层施工时，应分层铺设、压实，表面平整。
3. 找平层：采用20mm厚1:3水泥砂浆找平，表面抹平压光，平整度偏差不大于5mm，找平层施工完成后，应设置分格缝，分格缝间距不大于6m，缝宽20mm，分格缝内嵌填密封材料。
4. 防水层：采用4mm厚SBS改性沥青防水卷材，采用热熔法施工，施工前，基层应干燥、干净，涂刷基层处理剂，基层处理剂干燥后，铺贴防水卷材，卷材搭接宽度长边100mm，短边150mm，搭接缝采用热熔法焊接，焊接应牢固、严密，无气泡、无皱折，防水层施工完成后，应进行闭水试验，闭水时间24h，无渗漏为合格。
5. 保护层：采用40mm厚C20细石混凝土保护层，内配φ6@200双向钢筋网，保护层施工时，应设置分格缝，分格缝间距不大于6m，缝宽20mm，分格缝内嵌填密封材料，保护层表面抹平压光。
（五）装饰装修工程
1. 墙面抹灰：
（1）基层处理：清除墙面浮灰、油污，洒水湿润，墙面凹凸不平处应修补平整，墙面与框架柱、梁交接处，加铺300mm宽耐碱玻纤网格布，用胶粘剂粘贴牢固。
（2）抹灰工艺：采用1:3水泥砂浆打底，厚度12mm，1:2.5水泥砂浆罩面，厚度8mm，抹灰应分层进行，每层厚度不大于8mm，抹灰完成后，及时洒水养护，养护时间不少于7天。
2. 地面工程：
（1）基层处理：清除地面浮灰、油污，洒水湿润，铺设100mm厚C15混凝土垫层，表面抹平压光，养护时间不少于7天。
（2）面层施工：采用20mm厚1:2.5水泥砂浆面层，表面抹平压光，分格缝间距不大于6m，缝宽5mm，分格缝内嵌填密封材料，面层施工完成后，及时洒水养护，养护时间不少于7天。
3. 门窗工程：
（1）门安装：采用钢制防火门，门框安装时，应固定牢固，门框与墙体之间的缝隙采用防火岩棉填塞，表面用密封胶密封，门扇安装应平整、牢固，开启灵活，关闭严密。
（2）窗安装：采用塑钢窗，窗框安装时，应固定牢固，窗框与墙体之间的缝隙采用发泡剂填塞，表面用密封胶密封，窗扇安装应平整、牢固，开启灵活，关闭严密。
（六）设备安装工程
1. 配电柜基础制作：采用C30混凝土浇筑，基础尺寸根据配电柜尺寸确定，基础高出地面100mm，基础表面抹平压光，基础内预埋镀锌扁钢，扁钢规格40×4mm，作为接地极。
2. 配电柜安装：配电柜安装前，应检查配电柜型号、规格、数量是否符合设计要求，配电柜外观是否完好，无损伤、无变形，配电柜安装时，应固定牢固，垂直度偏差不大于1.5mm/m，水平偏差不大于2mm/m，配电柜之间的连接应牢固、严密，配电柜接地应可靠，接地电阻不大于4Ω。
3. 电缆敷设：电缆敷设前，应检查电缆型号、规格、数量是否符合设计要求，电缆外观是否完好，无损伤、无变形，电缆敷设时，应排列整齐，固定牢固，电缆弯曲半径不小于电缆外径的10倍，电缆终端头和中间接头应制作规范，连接牢固，绝缘良好。
4. 照明系统安装：照明灯具、开关、插座安装应牢固、平整，位置正确，照明线路敷设应符合设计要求，导线连接应牢固、绝缘良好，照明系统安装完成后，应进行通电试验，确保照明灯具正常工作。
五、质量保证措施
（一）原材料质量控制
1. 原材料进场时，必须有出厂合格证和检验报告，经抽样复试合格后方可使用。
2. 建立原材料台账，记录原材料名称、规格、型号、数量、进场日期、出厂合格证编号、检验报告编号、复试报告编号等信息。
3. 原材料应分类存放，妥善保管，防止受潮、变质、损坏。
（二）施工过程质量控制
1. 实行样板引路制度，各分项工程施工前，先制作样板，样板经监理工程师验收合格后，方可大面积施工。
2. 加强施工测量控制，定期复核轴线和标高，确保工程位置和尺寸准确。
3. 加强模板工程质量控制，模板安装应牢固、平整，尺寸准确，模板拆除应符合规范要求。
4. 加强钢筋工程质量控制，钢筋原材料、加工、连接、安装应符合设计和规范要求，钢筋保护层厚度应符合设计要求。
5. 加强混凝土工程质量控制，混凝土配合比、坍落度、浇筑、振捣、养护应符合设计和规范要求，混凝土试块应按规定留置，试块强度应符合设计要求。
6. 加强砌体工程质量控制，砌体材料、砂浆配合比、砌筑工艺应符合设计和规范要求，墙体垂直度、平整度、灰缝饱满度应符合规范要求。
（三）质量检验评定
1. 各分项工程施工完成后，应进行自检，自检合格后，报监理工程师验收。
2. 监理工程师验收合格后，方可进行下道工序施工。
3. 单位工程施工完成后，应进行竣工预验收，预验收合格后，报建设单位组织竣工验收。
六、安全保证措施
（一）安全教育培训
1. 对所有进场施工人员进行安全教育培训，培训内容包括安全生产法律法规、安全操作规程、安全注意事项等，培训合格后方可上岗。
2. 特种作业人员必须持证上岗，严禁无证操作。
（二）施工安全防护
1. 施工现场设置明显的安全警示标志，严禁非施工人员进入施工现场。
2. 施工现场搭设的脚手架、模板支撑、临时用电线路等必须符合安全规范要求，搭设完成后，经检查验收合格后方可使用。
3. 高空作业人员必须佩戴安全带，安全带应高挂低用，严禁酒后作业。
4. 施工现场临时用电必须符合“三级配电、两级保护”要求，配电箱、开关箱应上锁，严禁乱拉乱接电线。
5. 施工现场消防器材应配备齐全，消防通道应畅通无阻，严禁在施工现场吸烟。
（三）安全检查
1. 建立安全检查制度，定期进行安全检查，发现安全隐患及时整改。
2. 对施工现场的脚手架、模板支撑、临时用电线路、机械设备等进行定期检查，确保安全运行。
七、文明施工措施
（一）施工现场管理
1. 施工现场设置围挡，围挡高度不低于2.5m，围挡应坚固、美观。
2. 施工现场道路硬化，平整畅通，设置排水沟，保持施工现场排水畅通。
3. 施工现场材料、设备堆放整齐，分类标识，易燃易爆物品单独存放。
4. 施工现场设置洗车台，车辆进出施工现场必须冲洗干净，严禁带泥上路。
（二）环境保护
1. 施工现场设置洒水降尘设备，定期洒水降尘，减少扬尘污染。
2. 施工现场的建筑垃圾、生活垃圾应分类存放，及时清运，严禁乱堆乱放。
3. 施工现场的噪声、粉尘、废水等污染物排放应符合环保要求，采取有效措施减少环境污染。
八、雨季施工措施
（一）排水措施
1. 施工现场设置排水沟和集水井，及时排除雨水，确保施工现场不积水。
2. 基础工程施工时，应在基坑周边设置挡水墙，防止雨水流入基坑。
（二）防雨措施
1. 原材料、半成品、成品应采取防雨措施，水泥库、钢筋加工棚、木工加工棚等应搭设防雨棚。
2. 混凝土浇筑应避开雨天，如遇雨天，应停止浇筑，并对已浇筑的混凝土进行覆盖保护。
（三）防滑措施
1. 施工现场道路、脚手架、模板支撑等应采取防滑措施，设置防滑条，防止滑倒伤人。
2. 高空作业人员应穿防滑鞋，佩戴安全带，确保安全。
九、成品保护措施
（一）基础工程成品保护
1. 基础混凝土浇筑完成后，应及时覆盖保护，严禁在上面行走、堆放材料。
2. 基础回填土应分层夯实，严禁超厚回填、野蛮施工。
（二）主体结构工程成品保护
1. 框架柱、梁、板混凝土浇筑完成后，应及时覆盖保护，严禁在上面行走、堆放材料，混凝土强度达到1.2MPa前，严禁在上面作业。
2. 钢筋绑扎完成后，应采取保护措施，严禁踩踏、碰撞钢筋。
（三）装饰装修工程成品保护
1. 墙面抹灰完成后，应采取保护措施，严禁在上面乱涂乱画、碰撞。
2. 地面工程施工完成后，应采取保护措施，严禁在上面行走、堆放材料，养护期间，严禁上人。
（四）设备安装工程成品保护
1. 配电柜、电缆等设备安装完成后，应采取保护措施，严禁碰撞、损坏。
2. 照明灯具、开关、插座等安装完成后，应采取保护措施，严禁损坏。
十、验收标准与流程
（一）验收标准
1. 《建筑工程施工质量验收统一标准》（GB50300-2013）
2. 《混凝土结构工程施工质量验收规范》（GB50204-2015）
3. 《砌体结构工程施工质量验收规范》（GB50203-2011）
4. 《屋面工程质量验收规范》（GB50207-2012）
5. 《建筑地面工程施工质量验收规范》（GB50209-2010）
6. 《建筑装饰装修工程质量验收标准》（GB50210-2018）
（二）验收流程
1. 施工单位自检：施工单位完成单位工程施工后，进行自检，自检合格后，填写竣工报告，报监理工程师。
2. 监理工程师验收：监理工程师收到竣工报告后，组织对工程进行预验收，预验收合格后，报建设单位。
3. 建设单位验收：建设单位收到预验收报告后，组织设计、施工、监理等单位进行竣工验收，竣工验收合格后，签署竣工验收报告。
十一、应急预案
（一）火灾事故应急预案
1. 发现火灾事故，立即拨打119报警，同时组织人员进行扑救。
2. 组织人员疏散，撤离到安全地带，严禁乘坐电梯。
3. 切断火灾现场的电源、气源，防止火势蔓延。
4. 利用施工现场的消防器材进行扑救，控制火势。
（二）坍塌事故应急预案
1. 发现坍塌事故，立即停止施工，组织人员疏散，撤离到安全地带。
2. 立即拨打120急救电话，同时组织人员进行救援。
3. 对坍塌现场进行警戒，防止二次坍塌。
4. 分析坍塌原因，采取有效措施，防止事故扩大。
（三）触电事故应急预案
1. 发现触电事故，立即切断电源，或用干燥的木棒、竹竿等绝缘物将电源与触电者分离。
2. 立即拨打120急救电话，同时对触电者进行现场急救，如人工呼吸、胸外心脏按压等。
3. 对触电现场进行警戒，防止他人触电。
4. 分析触电原因，采取有效措施，防止事故再次发生。
十二、结论
本施工方案根据现浇配电室的工程特点和施工要求编制，内容全面、具体，具有可操作性，能够指导施工人员进行施工，确保工程质量、安全、进度等目标的实现。在施工过程中，应严格按照本施工方案组织施工，加强施工管理，确保工程顺利完成。
