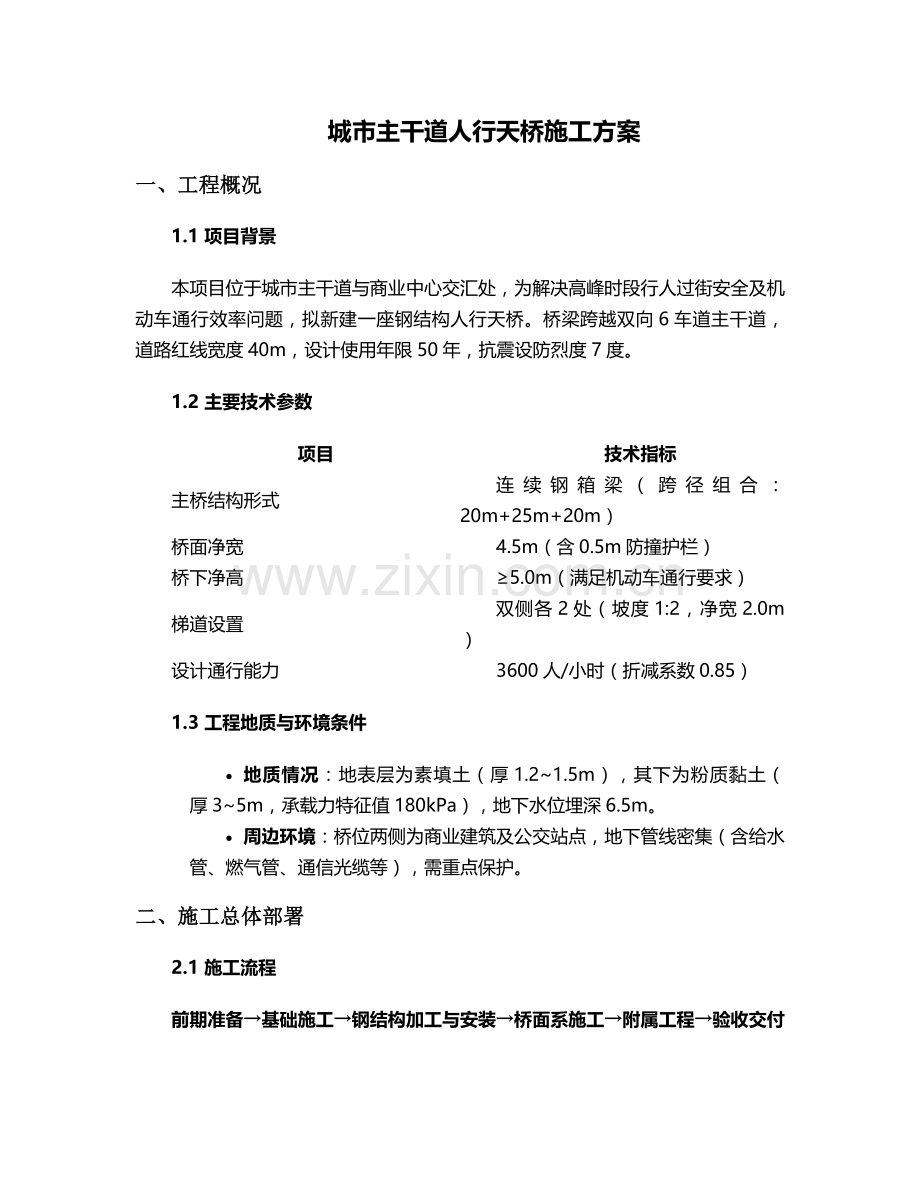

城市主干道人行天桥施工方案
一、工程概况
1.1 项目背景
本项目位于城市主干道与商业中心交汇处，为解决高峰时段行人过街安全及机动车通行效率问题，拟新建一座钢结构人行天桥。桥梁跨越双向6车道主干道，道路红线宽度40m，设计使用年限50年，抗震设防烈度7度。
1.2 主要技术参数
项目
技术指标
主桥结构形式
连续钢箱梁（跨径组合：20m+25m+20m）
桥面净宽
4.5m（含0.5m防撞护栏）
桥下净高
≥5.0m（满足机动车通行要求）
梯道设置
双侧各2处（坡度1:2，净宽2.0m）
设计通行能力
3600人/小时（折减系数0.85）
1.3 工程地质与环境条件
· 地质情况：地表层为素填土（厚1.2~1.5m），其下为粉质黏土（厚3~5m，承载力特征值180kPa），地下水位埋深6.5m。
· 周边环境：桥位两侧为商业建筑及公交站点，地下管线密集（含给水管、燃气管、通信光缆等），需重点保护。
二、施工总体部署
2.1 施工流程
前期准备→基础施工→钢结构加工与安装→桥面系施工→附属工程→验收交付
· 关键线路：桩基施工→钢箱梁吊装→桥面铺装，总工期控制在120天内。
2.2 施工分区与资源配置
· 施工分区：划分南北两个作业区，北侧负责基础及梯道施工，南侧负责钢结构拼装及吊装。
· 主要设备配置：
o 基础施工：旋挖钻机2台、钢筋弯曲机1台、混凝土输送泵1台
o 钢结构施工：250t汽车吊1台、全站仪1台、二氧化碳气体保护焊机4台
o 安全防护：满堂脚手架（高度8m）、防坠网（网目密度≥2000目/100cm²）
2.3 交通疏解方案
· 分阶段围挡：采用2.5m高彩钢板围挡，分三期占用道路两侧各2m宽人行道，保留机动车道正常通行。
· 临时通道：在围挡外侧设置1.8m宽临时人行道，采用防滑钢板铺设，夜间设置爆闪警示灯。
三、主要施工工艺
3.1 基础工程施工
3.1.1 钻孔灌注桩（Φ1.2m，桩长22m）
1. 护筒埋设：采用12mm厚钢板卷制护筒（直径1.5m，高度2.0m），人工挖孔埋设，周边用黏土回填夯实，顶面高出地面0.3m。
2. 钻进成孔：旋挖钻机正循环钻进，泥浆比重控制在1.1~1.3，孔底沉渣厚度≤50mm。
3. 钢筋笼制作与安装：主筋采用HRB400EΦ25（间距150mm），箍筋Φ10@200mm，分节吊装（每节长9m），接头采用直螺纹连接（外露丝扣≤2P）。
4. 混凝土浇筑：C30水下混凝土（坍落度180~220mm），导管法连续浇筑，提拔导管速度控制在0.3~0.5m/min，确保桩顶超灌高度≥0.8m。
3.1.2 承台施工（尺寸：5.0m×3.5m×1.5m）
· 基坑开挖：采用1:0.5放坡，机械开挖至基底以上20cm后人工清底，设置轻型井点降水（降低水位至基底以下1m）。
· 钢筋绑扎：底层钢筋网片采用Φ20@150mm，保护层厚度50mm，预埋钢结构支座锚栓（定位误差≤3mm）。
· 模板工程：采用18mm厚竹胶板（背楞为50×100mm方木，间距300mm），外侧设双排钢管支撑（横向间距600mm）。
3.2 钢结构工程
3.2.1 钢箱梁工厂预制
· 材料要求：主箱梁采用Q355ND钢板（厚度16~25mm），其屈服强度≥355MPa，伸长率≥20%。
· 加工工艺：
1. 钢板预处理：抛丸除锈（Sa2.5级），喷涂车间底漆（干膜厚度≥20μm）。
2. 焊接工艺：采用门式埋弧焊机焊接U肋（焊脚尺寸8mm），箱梁节段拼接采用熔透焊（100%UT探伤）。
3. 预拼装：在胎架上进行节段预拼（偏差控制：轴线偏差≤2mm，高程偏差≤3mm）。
3.2.2 现场吊装
· 吊装工况：最大单节钢梁重35t，采用250t汽车吊（主臂长度36m，工作半径12m，额定起重量42t）。
· 吊装步骤：
1. 临时支架搭设：采用Φ609mm钢管（壁厚10mm），间距3m×3m，顶部设可调顶托（承载力≥50t）。
2. 钢梁就位：采用双吊点吊装（吊点距梁端1/4L），就位后用临时连接板固定（高强螺栓M24，扭矩值450N·m）。
3. 焊接顺序：先焊横隔板与腹板连接缝，后焊顶板与腹板角焊缝，分层焊接（每层厚度≤6mm）。
3.3 桥面系施工
3.3.1 桥面铺装
· 结构层：80mm厚C40钢筋混凝土（含Φ10@150mm双向钢筋网）+50mm厚沥青玛蹄脂碎石（SMA-13）。
· 施工要点：
1. 混凝土浇筑前涂刷界面剂（环氧树脂含量≥50%），采用振捣梁振捣+提浆整平机整平。
2. 沥青铺装前采用抛丸机处理混凝土表面（粗糙度0.5~1.0mm），确保粘结强度≥1.5MPa。
3.3.2 护栏与排水
· 防撞护栏：采用钢制梁柱式护栏（高度1.1m，立柱间距2.0m），表面热浸锌处理（锌层厚度≥85μm）。
· 排水系统：桥面设0.5%双向横坡，每5m设1处泄水孔（Φ100mm PVC管），接入道路雨水管网。
四、质量控制标准
4.1 关键工序验收指标
工序名称
允许偏差
检验方法
桩基成孔
孔径≥设计值，垂直度≤1%
探孔器+测锤法
钢结构安装
轴线偏差≤5mm，高程偏差±10mm
全站仪+水准仪
焊接质量
一级焊缝UT探伤100%合格
超声波探伤仪
桥面平整度
3m直尺≤3mm
连续平整度仪（每100m测1处）
4.2 材料质量控制
· 钢材：每批钢材需提供出厂合格证及力学性能报告，进场后取样送检（拉伸、冲击试验）。
· 混凝土：采用商品混凝土（坍落度损失≤20mm/h），每50m³留置1组标准养护试块（28d抗压强度≥设计值1.15倍）。
4.3 过程监测措施
· 沉降观测：在承台及临时支架顶部布设12个监测点，每3天观测1次，累计沉降量不得超过15mm。
· 振动监测：钢结构吊装时，采用加速度传感器监测桥梁共振频率（控制在1.5~3.0Hz，避免行人不适）。
五、安全与文明施工
5.1 专项安全措施
5.1.1 高处作业防护
· 操作平台：设置1.2m高防护栏杆（横杆间距0.6m），脚手板满铺（搭接长度≥200mm，用12#铁丝绑扎牢固）。
· 个人防护：作业人员佩戴双钩安全带（静荷载测试≥15kN），攀登作业使用防坠器（制动距离≤1.5m）。
5.1.2 吊装作业安全
· 吊装半径控制：设置警戒区（半径15m），配备2名信号工（持特种作业证），使用对讲机指挥（频道单独设置）。
· 应急预案：配备2台应急发电机（功率150kW），针对钢箱梁倾覆风险，预备4个20t千斤顶用于紧急顶推复位。
5.2 环境保护措施
· 噪声控制：夜间22:00至次日6:00禁止桩基施工，确需施工时采用低噪声设备（昼间≤70dB，夜间≤55dB）。
· 扬尘治理：施工现场裸土覆盖率100%（采用防尘网或绿化），出入口设置洗车平台（含三级沉淀池）。
5.3 管线保护方案
· 物探先行：施工前采用地质雷达探测地下管线，划定3m保护范围（设置警示桩，标注“严禁机械开挖”）。
· 人工探坑：在桩基施工前，沿桩位周边开挖1.5m深探坑，明确管线走向及埋深，必要时采用悬吊保护（钢丝绳安全系数≥6）。
六、施工进度计划与保障
6.1 进度计划横道图（节选关键节点）
工作内容
开始时间
完成时间
持续天数
桩基施工
第1天
第20天
20天
钢结构工厂加工
第10天
第50天
40天
钢箱梁吊装
第55天
第65天
10天
桥面铺装
第70天
第85天
15天
6.2 进度保障措施
· 资源保障：钢材、防水材料等关键材料提前30天进场，储备量满足15天连续施工需求。
· 技术保障：成立专项小组解决钢结构焊接变形（采用预变形工艺，预留收缩量0.3‰）、支座安装精度控制等难题。
七、验收标准与流程
7.1 分部分项验收
· 隐蔽工程验收：桩基、钢结构焊缝等需经监理工程师验收并签署记录后方可进入下道工序。
· 功能性检测：包括桥梁动载试验（测试最大挠度≤L/500）、护栏碰撞试验（满足《公路交通安全设施设计规范》要求）。
7.2 竣工资料要求
· 归档内容：含设计变更单、材料合格证、检测报告、隐蔽工程记录等，按《城市建设档案管理规定》整理成册（一式4份）。
八、应急预案
8.1 管线损坏应急处理
· 燃气泄漏：立即停止作业，疏散人员至50m外，关闭上下游阀门，采用防爆风机通风（严禁使用明火）。
· 水管破裂：快速封堵裂口（采用气囊止水），及时联系水务部门抢修，同时抽排基坑积水。
8.2 恶劣天气应对
· 台风预警：提前加固脚手架（增设缆风绳，间距10m），吊装设备锚定（使用20t配重），暂停高空作业。
· 暴雨防范：基坑周边设置50cm高挡水墙，配备4台抽水泵（扬程≥10m），确保排水能力≥50m³/h。
九、附件
1. 施工总平面布置图
2. 钢结构加工详图
3. 安全文明施工专项方案
4. 监测点布置图
本方案严格遵循2025年《城市人行天桥与人行地道技术规范》要求，结合成都二环路改造工程同类项目经验，通过模块化施工、数字化监测及全过程风险管控，确保工程质量与施工安全。施工期间将动态优化资源配置，最大限度降低对周边环境及交通的影响。
