消防蓄水池楼梯施工方案
一、工程概况
本工程为消防蓄水池配套疏散楼梯施工项目，位于地下消防蓄水池区域，楼梯设计为钢筋混凝土结构与钢结构组合形式，连接蓄水池底部（标高-6.0m）至池顶操作平台（标高-2.3m），总高度3.7m。楼梯净宽1.2m，梯段采用C30混凝土浇筑，踏步尺寸为280mm×160mm，设置2个休息平台（宽度1.5m），平台处安装乙级防火门（1.0m×2.1m）。楼梯主体结构需承受均布活荷载3.5kN/m²，耐火极限不低于2.0h，抗震设防烈度按7度设防。
二、施工准备
（一）技术准备
1. 图纸会审
组织技术团队核对设计图纸，重点确认楼梯与蓄水池壁连接节点、预埋件位置（坐标偏差≤10mm）、踏步标高（误差≤5mm）及防火构造要求。参照05S804《消防水池图集》复核爬梯基础做法，确保与水池防水施工衔接。
2. 测量放线
使用全站仪定位楼梯轴线，弹出梯梁、平台及踏步轮廓线。在蓄水池侧壁设置3个高程控制点，采用水准仪校核各平台标高，预埋件位置采用膨胀螺栓固定，锚固深度≥10d（d为螺栓直径）。
3. 技术交底
编制《消防楼梯施工技术手册》，明确钢筋绑扎间距（±10mm）、模板安装垂直度（≤3mm/m）、混凝土坍落度（180±20mm）等关键参数。对施工班组进行焊接工艺（T型接口双面焊，焊缝高度≥8mm）、防火涂料施工（干膜厚度≥1.5mm）专项交底。

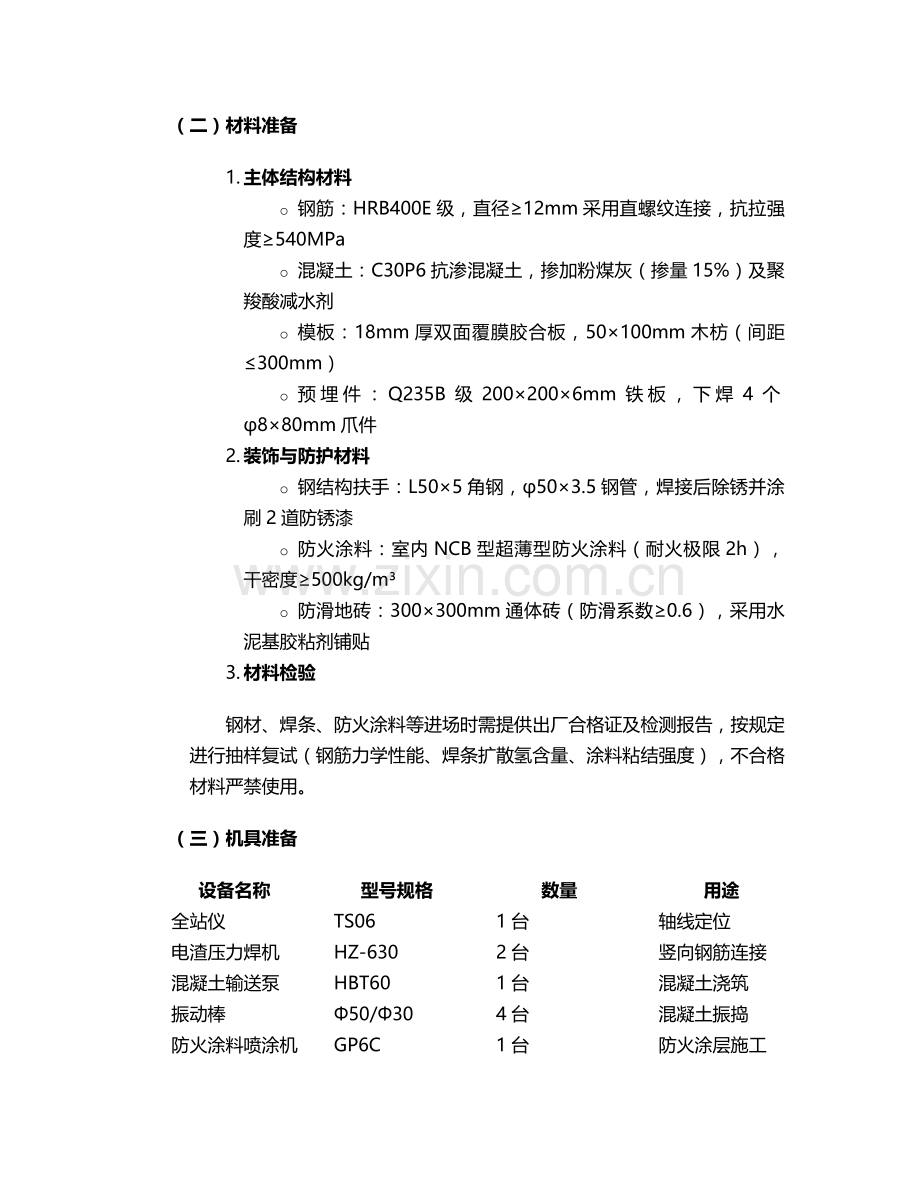

（二）材料准备
1. 主体结构材料
o 钢筋：HRB400E级，直径≥12mm采用直螺纹连接，抗拉强度≥540MPa
o 混凝土：C30P6抗渗混凝土，掺加粉煤灰（掺量15%）及聚羧酸减水剂
o 模板：18mm厚双面覆膜胶合板，50×100mm木枋（间距≤300mm）
o 预埋件：Q235B级200×200×6mm铁板，下焊4个φ8×80mm爪件
2. 装饰与防护材料
o 钢结构扶手：L50×5角钢，φ50×3.5钢管，焊接后除锈并涂刷2道防锈漆
o 防火涂料：室内NCB型超薄型防火涂料（耐火极限2h），干密度≥500kg/m³
o 防滑地砖：300×300mm通体砖（防滑系数≥0.6），采用水泥基胶粘剂铺贴
3. 材料检验
钢材、焊条、防火涂料等进场时需提供出厂合格证及检测报告，按规定进行抽样复试（钢筋力学性能、焊条扩散氢含量、涂料粘结强度），不合格材料严禁使用。
（三）机具准备
设备名称
型号规格
数量
用途
全站仪
TS06
1台
轴线定位
电渣压力焊机
HZ-630
2台
竖向钢筋连接
混凝土输送泵
HBT60
1台
混凝土浇筑
振动棒
Φ50/Φ30
4台
混凝土振捣
防火涂料喷涂机
GP6C
1台
防火涂层施工
手持切割机
Φ125mm
2台
钢材切割
三、主要施工工艺
（一）基础与预埋件施工
1. 混凝土底座浇筑
防水施工完成后，在楼梯底部浇筑300×900×100mm（宽×长×高）C15混凝土底座，预埋2块200×200×6mm铁板（间距500mm）。浇筑时采用平板振动器振捣，表面收光后覆盖薄膜养护7d，强度达到75%后方可进行上部施工。
2. 预埋件固定
采用M12膨胀螺栓（长度100mm）固定预埋件，钻孔深度≥80mm，螺栓拧紧扭矩控制在40-45N·m。预埋件安装后进行抗拔试验（承载力≥15kN），合格后涂刷2道环氧富锌底漆（干膜厚度≥60μm）。
（二）钢筋工程
1. 钢筋加工
梁柱钢筋采用机械切断（切口平整度≤1mm），弯钩角度误差≤3°。楼梯平台钢筋保护层采用50mm×50mm×30mm水泥砂浆垫块（强度≥M15），间距≤800mm呈梅花状布置。
2. 绑扎与连接
o 底板钢筋：先绑扎下层φ16@150双向钢筋，再绑扎上层φ14@200钢筋，交叉点全部绑扎（采用八字扣）
o 梯段钢筋：受力筋φ16@120，分布筋φ10@200，伸入平台长度≥300mm
o 连接工艺：直径≥20mm钢筋采用直螺纹连接（丝头长度22mm），接头错开率50%，外露丝扣≤2牙
3. 预埋件焊接
楼梯梁与蓄水池壁连接节点处，预埋件与结构钢筋采用E43焊条焊接，焊缝长度≥10d（d为钢筋直径），焊后敲除药皮并检查无气孔、夹渣。
（三）模板工程
1. 支撑体系
采用满堂脚手架（φ48×3.5mm钢管），立杆间距800×800mm，扫地杆距地200mm，水平杆步距1.5m。平台下方设置剪刀撑（角度45°-60°），立杆底部垫50mm厚木板（长度≥2跨）。
2. 模板安装
o 梯段模板：按1:1比例放样，踏步侧板采用50mm厚木板，与底板模板连接采用M12对拉螺栓（间距500mm）
o 平台模板：采用18mm厚胶合板，拼缝处粘贴双面胶，模板接缝宽度≤2mm
o 标高控制：每级踏步设置标高控制点，采用水准仪校核，确保踏步高度偏差≤3mm
3. 模板拆除
混凝土强度达到设计值75%（≥22.5MPa）后方可拆除侧模，底模及支撑体系需待强度达到100%（养护≥14d）后拆除，拆除顺序遵循“后支先拆、先支后拆”原则。
（四）混凝土工程
1. 浇筑工艺
采用分段连续浇筑（从下往上，每层厚度≤500mm），楼梯段与平台交界处设置施工缝（距平台梁边500mm），缝面凿毛并涂刷水泥基渗透结晶型防水涂料。使用φ50振动棒振捣（插点间距≤300mm），每个点位振捣时间20-30s，直至表面泛浆无气泡。
2. 养护措施
浇筑完成后12h内覆盖土工布并洒水养护，保持表面湿润≥14d。抗渗混凝土试块留置组数：每50m³留置1组抗渗试块（6个），同条件养护试块3组（用于拆模强度判定）。
3. 缺陷修复
对蜂窝、麻面等缺陷，采用高一标号（C35）细石混凝土修补，深度≥50mm的缺陷需植入φ6@200mm钢筋网片，修补后养护≥7d。
（五）装饰与防护工程
1. 钢结构扶手安装
扶手立杆间距≤110mm，与楼梯梁采用膨胀螺栓（M12×100mm）固定，焊接后进行喷砂除锈（Sa2.5级），涂刷环氧底漆（80μm）+ 氯化橡胶面漆（60μm），扶手高度1.1m，水平段长度＞500mm时设置1.2m高防护栏杆。
2. 防火涂料施工
分3遍喷涂，第一遍厚度0.5mm（表干时间≥4h），第二遍0.8mm（间隔≥8h），第三遍0.2mm（总厚度≥1.5mm）。采用测厚仪检测，每10m²检测1点，合格率≥90%。
3. 地面与墙面施工
楼梯踏步铺贴防滑地砖，采用1:3干硬性水泥砂浆（掺建筑胶）铺贴，缝隙宽度2mm，采用专用填缝剂嵌缝。墙面采用1:2.5水泥砂浆抹灰（厚度20mm），分两层施工，表面压光后涂刷白色内墙涂料（耐火极限≥1h）。
四、质量控制
（一）关键工序控制点
工序名称
控制指标
检验方法
检验频率
钢筋绑扎
间距±10mm，保护层±5mm
游标卡尺、卷尺
每检验批3处
模板安装
垂直度≤3mm/m，标高±5mm
水准仪、2m靠尺
每个梯段2点
混凝土强度
C30P6，抗渗压力≥0.6MPa
试块抗压、抗渗试验
每50m³1组
防火涂料厚度
干膜≥1.5mm
测厚仪
每10m²1点
（二）验收标准
1. 分项工程验收
o 钢筋工程：接头力学性能试验合格率100%，绑扎牢固无松动
o 混凝土工程：表面平整度≤8mm/2m，无露筋、孔洞等缺陷
o 钢结构工程：焊缝探伤检测Ⅰ级合格，涂层附着力≥1.5MPa
2. 竣工验收
提交隐蔽工程验收记录（含预埋件焊接、钢筋连接等影像资料）、试验报告（混凝土抗压/抗渗、钢结构焊缝）、防火性能检测报告等资料，组织监理单位进行功能性试验（荷载试验、防火门启闭试验）。
五、安全管理
（一）施工安全措施
1. 脚手架安全
搭设前进行地基承载力验算（≥150kPa），立杆下设置钢底座（100×100×10mm）。脚手架验收合格后悬挂“验收合格牌”，严禁超载（施工荷载≤2kN/m²），作业层满铺脚手板并设置18cm高挡脚板。
2. 临时用电
采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s）。焊接作业设置专用地线（截面≥25mm²铜线），与钢筋连接点采用螺栓紧固，严禁利用结构钢筋作为地线。
3. 高处作业
作业人员佩戴双钩安全带（高挂低用），休息平台处设置1.2m高防护栏杆，楼梯口设置工具式防护门（高度1.8m）。夜间施工配备36V低压照明（照度≥50lux），灯具间距≤10m。
（二）应急预案
1. 火灾应急
施工现场配备2组MF/ABC4型干粉灭火器（保护半径≤15m），设置消防沙箱（2m³）及消防水桶（50L×4）。发生火情时立即切断电源，组织人员使用现场消防器材扑救，同时拨打119报警。
2. 高处坠落应急
配备急救箱（含担架、止血带等），发生坠落事故时立即停止作业，对伤者进行初步处理（止血、固定），拨打120急救电话并上报项目部。
六、施工进度计划
施工阶段
工作内容
工期（天）
备注
基础施工
混凝土底座浇筑、预埋件安装
7
含养护期
钢筋工程
绑扎、焊接、验收
10
分2个流水段施工
模板工程
支撑搭设、模板安装
8
与钢筋工程交叉作业
混凝土工程
浇筑、养护
15
养护期≥14d
装饰工程
扶手安装、涂料施工
12
防火涂料分3遍施工
验收整改
功能测试、缺陷修复
5
含监理验收
总工期：57天（不含不可抗力影响），关键线路为：基础施工→钢筋工程→模板工程→混凝土工程→装饰工程。
七、环境保护
1. 噪声控制
破碎机、切割机等设备设置隔音棚（降噪量≥20dB），夜间（22:00-6:00）禁止进行强噪声作业，确需施工时办理夜间施工许可并公告周边居民。
2. 扬尘治理
施工现场主要道路硬化（200mm厚C20混凝土），出入口设置洗车平台（含三级沉淀池）。水泥、粉煤灰等粉料采用密闭罐车运输，堆放处设置防尘网（2000目）覆盖。
3. 废弃物处理
建筑垃圾分类存放（可回收/不可回收），危险废弃物（废油漆桶、焊条头）交由有资质单位处置。混凝土养护用水经沉淀后回用（回用率≥80%），严禁直接排入市政管网。
本方案未尽事宜，需严格按照《建筑设计防火规范》（GB50016-2014）、《混凝土结构工程施工质量验收规范》（GB50204-2015）及设计文件执行，施工过程中接受监理单位监督，确保工程质量符合国家现行标准。
