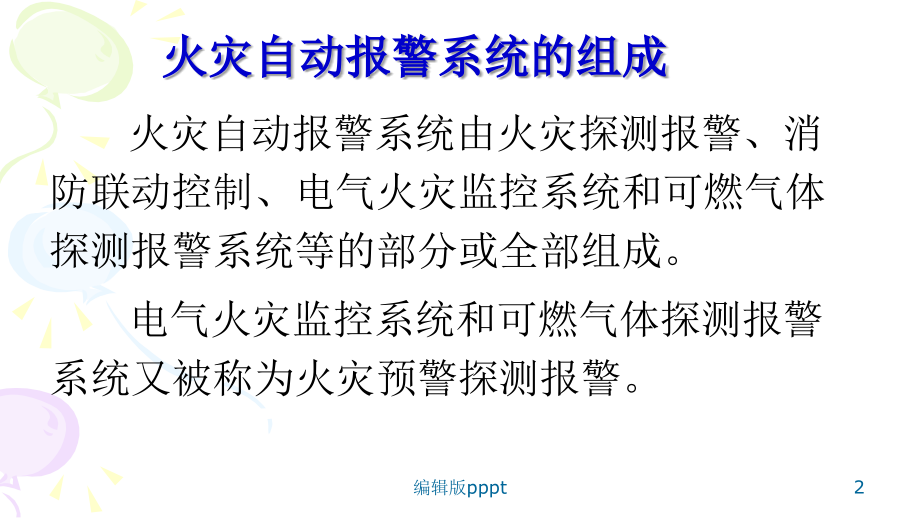

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,编辑版pppt,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,编辑版pppt,*,火灾自动报警系统,1,编辑版pppt,火灾自动报警系统的组成,火灾自动报警系统由火灾探测报警、消防联动控制、电气火灾监控系统和可燃气体探测报警系统等的部分或全部组成。,电气火灾监控系统和可燃气体探测报警系统又被称为火灾预警探测报警。,2,编辑版pppt,3,编辑版pppt,火灾探测报警系统,火灾探测报警系统是实现火灾早期探测并发出火灾报警信号的系统，一般由火灾触发器件（火灾探测器、手动火灾报警按钮、部分监视模块）、声和,/,或光警报器、火灾报警控制器等组成。,4,编辑版pppt,消防联动控制系统,接收火灾报警控制器的火灾报警信号，按预设逻辑完成各项消防控制的控制系统。由消防联动控制器、消防控制室图形显示装置、消防电气控制装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等部分或全部设备和组件组成。,5,编辑版pppt,火灾自动报警系统分类,1,）区域报警系统；,2,）集中报警系统；,3,）控制中心报警系统。,6,编辑版pppt,区域报警系统的组成,1,）应由火灾探测器、手动火灾报警按钮、火灾声光警报器及区域火灾报警控制器等组成，这是火灾报警系统的最小组成要求；,2,）可以根据需要增加消防控制室图形显示装置和火灾显示盘；,3,）未设置消防控制室图形显示装置时，应设置火灾报警传输设备。,7,编辑版pppt,区域报警系统组成示意图,8,编辑版pppt,区域报警系统适用及选择要求,适用于仅需要报警，不需要联动自动消防设备的保护对象。火灾报警控制器应设置在有人值班的场所。,9,编辑版pppt,集中报警系统的组成,1,）应由火灾探测器、手报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成；,2,）可选用火灾报警控制器和消防联动控制器组合或选用火灾报警控制器（联动型）。,10,编辑版pppt,集中系统组成示意图,11,编辑版pppt,集中系统的适用及选择要求,适用于不仅需要报警，同时需要联动自动消防设备，且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象。应设置一个消防控制室。,12,编辑版pppt,关于集中系统控制器设置的说明,1,）集中报警系统中可以有二台及以上火灾报警控制器和消防联动控制器，但是只能设置或必须指定其中的一台控制器，具有集中报警功能和集中控制功能，其余控制器只作为附属设备。,2,）对于水泵、风机等消防设施的专线手动控制必须由起集中控制作用的控制器实现；对于水泵、风机、电动排烟阀、挡烟垂壁等自动消防设施的总线联动控制，可根据实际情况由其他相应的控制器实现,。,13,编辑版pppt,控制中心报警系统的组成,1）设置了两个及以上消防控制室；,2）设置了两个及以上集中报警系统。,14,编辑版pppt,控制中心系统的组成示意图,15,编辑版pppt,控制中心系统的组成示意图,16,编辑版pppt,控制中心报警系统消防控制室的设计要求,1,）设置两个及以上消防控制室时，应确定一个主消防控制室；,2,）主消防控制室应能显示所有火灾报警信号和联动控制状态信号，并应能控制重要的消防设备；,3,）各分消防控制室内的消防设备之间可互相传输、显示状态信息，但不应互相控制；,17,编辑版pppt,4,）系统共用的水泵，宜由最高级别的消防控制室统一控制；建筑群可由就近的分消防控制室控制，主消防控制室通过跨区联动的方式控制；,5,）防排烟风机等消防设备，可根据建筑消防控制室的管控范围划分情况，由设备就近的相应消防控制室控制。,控制中心报警系统消防控制室的设计要求,18,编辑版pppt,报警系统的功能显示,3,各功能区、子系统，应集中显示。,19,编辑版pppt,系统产品一般选择要求,1,系统产品,准入制度要求,系统设备应选择符合国家有关标准规定和有关市场准入制度的产品。,2,系统兼容性要求,系统各类设备间的接口和通讯协议兼容性应满足,GB22134-2008,火灾自动报警系统组件兼容性要求,等国家有关标准要求。,20,编辑版pppt,总线隔离器的设置要求及树形设置结构,每只总线隔离器保护设备总数不应超过,32,个；,总线穿越防火分区时，应在穿越处设总线隔离器,。,树形结构总线短路隔离器接线示意图。,21,编辑版pppt,环形结构总线短路隔离器接线示意图,总线隔离器的环形设置结构,22,编辑版pppt,设备容量负荷要求,1,任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数均不应超过,3200,，每一总线回路连结设备的总数不宜超过,200,，且应留有不少于额定容量,10,的余量。,2,任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过,1600,，每一联动总线回路连结设备的总数不宜超过,100,，且应留有不少于额定容量,10,的余量,。,23,编辑版pppt,控制器控制范围的设定,高度超过,100,米的建筑，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动火灾报警按钮和模块等设备不应跨越避难层,。,24,编辑版pppt,控制器控制范围的设定,25,编辑版pppt,消防控制室设计要求,具有消防联动功能的火灾自动报警系统的保护对象中，应设置消防控制室。,控制室实时监视并显示建筑消防设施、设备的运行状态；,控制室按设计的控制逻辑、时序控制自动消防设备的启动与停止，并接收及显示自动消防设备的运行反馈信息；,控制室严禁通过与消防无关的电气线路和管路,26,编辑版pppt,正面操作距离、检修距离、值班员工作面,27,编辑版pppt,与消防联动有关的信号,28,编辑版pppt,报警和联动的关系,1,、消防联动控制系统实时监视、显示并记录自动消防设施的运行状态；,2,、自喷灭火系统、消火栓系统等由各自系统设备联锁启动，消防联动控制系统接收并显示其动作反馈信号；,3,、消防联动控制系统采用消防联动和手动控制方式对自动消防系统采用冗余控制。,29,编辑版pppt,联动控制的兼容性要求,各受控设备接口的特性参数应与消防联动控制器发出的联动信号相匹配。,30,编辑版pppt,消防设备的启动要求,水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式；,启动电流较大的消防设备宜分时启动。,31,编辑版pppt,联动触发信号的选择,需要报警系统联动的设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合；,自喷灭火系统等联动触发信号由特定部件的动作信号与自动消防设施防护区域内火灾报警信号的“与”逻辑作为系统的联动触发信号，由联动控制器联动控制自动消防设施的启动。,联动控制方式不应影响,自动喷水灭火系统等自动消防设施的,联锁启动功能。,32,编辑版pppt,湿式和干式自喷系统联动控制方式,报警阀压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号的“与”逻辑作为系统的联动触发信号，由联动控制器通过总线模块冗余控制消防泵的启动。,报警阀压力开关直接连锁启动水泵。,联动控制方式不应影响湿式、干式等报警阀压力开关动作信号直接联锁启动消防泵功能。,33,编辑版pppt,湿式和干式自喷系统的手动控制方式,应将喷淋泵控制柜上的启动、停止按钮用专用线路直接连接到设置在消防控制室内的手动直接控制装置上。,34,编辑版pppt,预作用自喷灭火系统联动控制方式,同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号作为系统的联动触发信号，由消防联动控制器通过总线模块控制预作用阀组开启，并联动控制排气阀开启，系统转湿式系统。,系统转为湿式系统后，按照湿式系统的联动控制方式要求，由压力开关连锁启泵,35,编辑版pppt,预作用自喷系统的手动控制方式,应将喷淋泵控制柜上的启动和停止按钮、预作用阀组和快速排气阀的启动按钮用专用线路直接连接到设置在消防控制室内的手动直接控制装置上。,36,编辑版pppt,雨淋自喷灭火系统联动控制方式,同一报警区域内两只及以上独立的,感温火灾探测器或一只感温火灾探测器,与一只手动火灾报警按钮的报警信号作为系统的联动触发信号，由消防联动控制器通过总线模块控制雨淋阀组开启，联动控制相应喷洒区域的电磁阀开启。,37,编辑版pppt,雨淋自喷系统的手动控制方式,应将喷淋泵控制柜上的启动和停止按钮、雨淋阀组的启动和停止按钮用专用线路直接连接到设置在消防控制室内的手动直接控制装置上。,38,编辑版pppt,自动控制的水幕灭火系统联动控制方式,1,）水幕仅作为防火分隔时，同一报警区域内两只独立的感温探测器作为系统的联动触发信号；,2,）水幕作为卷帘门冷却防护时，卷帘门的到底信号与本防护区内任一只火灾探测器或手动报警按钮的报警信号作为系统的联动触发信号；,在接收到联动触发信号后，由消防联动控制器通过总线模块控制水幕阀组开启。,39,编辑版pppt,自动控制水幕系统的手动控制方式,应将喷淋泵控制柜上的启动和停止按钮、相关阀组的启动按钮用专用线路直接连接到设置在消防控制室内的手动直接控制装置上。,40,编辑版pppt,消火栓系统的联动控制方式,消火栓按钮的动作信号作为系统的联动触发信号，必须经由消防控制室的消防联动控制器启泵。,消火栓干管上的低压压力开关、水箱出水管上的流量开关、报警阀的压力开关作为触发信号，直接连锁启动消火栓泵。,联动控制方式不应影响,联锁启动消防泵的,功能；,41,编辑版pppt,室内消火栓系统,42,编辑版pppt,消火栓系统的手动控制方式,应,将消火栓水泵控制柜上的启动、停止按钮用专用线路直接连接到设置在消防控制室内的手动直接控制装置上。,43,编辑版pppt,消火栓系统的反馈信号,消防泵的动作信号应反馈至消防联动控制器，水泵的启动回答信号同时应能在消火栓按钮上显示。,44,编辑版pppt,气体灭火系统联动控制,-,联动触发信号,系统应由专用的灭火控制器控制。,同一防护区内两只独立的火灾探测器报警信号、一只火灾探测器与一只手报按钮的报警信号或防护区外的紧急启动按钮信号作为系统的联动触发信号。,首个报警信号启动声光报警器。,与首个报警设备毗邻的设备报警作为第二个触发信号。,接到第二个报警触发信号，联动控制器发出联动控制信号。,45,编辑版pppt,气体灭火系统组成示意图,46,编辑版pppt,气体灭火系统联动控制,-,联动控制信号,关闭防护区内的风机及孔洞。,停止空调风机。,管网内压力开关启动放气指示灯。,手动紧急切断装置应在延时喷洒时间内可靠停止自动喷洒的延时。,47,编辑版pppt,气体灭火系统的反馈信号,气体灭火控制器和各阀的动作状态信号应反馈至消防联动控制器。,48,编辑版pppt,泡沫灭火系统联动控制,-,联动触发信号,系统应由专用的灭火控制器控制。,同一防护区内两只独立的火灾探测器报警信号、一只火灾探测器与一只手报按钮的报警信号或防护区外的紧急启动按钮信号作为系统的联动触发信号。,首个报警信号启动声光报警器。,与首个报警设备毗邻的设备报警作为第二个触发信号。,接收到第二个报警触发信号或紧急启动按钮信号，联动控制器发出联动控制信号。,49,编辑版pppt,泡沫灭火系统的反馈信号,泡沫灭火控制器的动作状态信号应反馈至消防联动控制器。,50,编辑版pppt,防烟系统的联动控制,-,风机和风口的控制,1,）同一防火分区内两个触发器件报警信号的“与”逻辑，作为系统启动的联动触发信号。,2,）启动加压送风口和加压送风机的部位应满足,建规,的相关要求。,51,编辑版pppt,1,、感烟火灾探测器应位于电动挡烟垂壁附近；,2,、同一防烟分区内两只独立的感烟火灾探测器的报警信号的“与”逻辑作为联动触发信号；,3,、接到联动触发信号后，由联动控制器控制电动挡烟垂壁的降落。,防烟系统的联动控制,-,电动挡烟垂壁的控制,52,编辑版pppt,防烟系统的手动控制方式,1）风机的手动控制,从风机控制柜上的启动和停止按钮,上，用专用线路直接连接到设置在消防控制室内的手动直接控制装置上,。,2）加压送风口、电动挡烟垂壁手动控制,设备的控制方式,为总线控制,方式，可以在总线控制盘上，对应设置“一键式”操作按键。,53,编辑版pppt,机械排烟系统联动控制,-,烟口,排烟口、排烟窗或排烟阀的联动控制,1）同一防火分区内两个触发器件报警信号的“与”逻辑，作为设备启动的联动触发信号；,2）消防联动控制器在接收到联动触发信号后，控制相关设备动作,。,54,编辑版pppt,1）,排烟口、排烟窗或排烟阀,开启的动作信号，作为风机,启动的联动触发信号,；,2）联动控制器接收到触发信号后，控制相应的风机启动。（排烟阀应与风机联锁）,3,）排烟风机入口处总管上设置的排烟防火阀,（,280,动作,）在关闭后，应直接联锁控制排烟风机停止。,机械排烟系统联动控制,-,排烟风机,55,编辑版pppt,排烟系统的手动控制,1,）排烟风机的手动控制,从风机控制柜上的启动和停止按钮,上，用专用线路直接连接到设置在消防控制室内的手动直接控制装置上。,2,）,排烟口、排烟窗或排烟阀的手动控制,设备的控制方式,为总线控制,方式，可以在总线控制盘上，对应设置“一键式”操作按键,。,56,编辑版pppt,防烟和机械排烟系统的反馈信号,风机、风阀、电动排烟窗、防火阀、排烟防火阀等设备的动作状态信号应反馈至消防联动控制器。,57,编辑版pppt,常开式电动防火门的联动控制,应由常开式电动防火门所在的防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号。,58,编辑版pppt,防火门的控制要求,1,）消防控制室应能监控和控制疏散通道上所有防火门的状态，监视常开、常闭防火门的工作状态；,2,）控制常开式电动防火门的关闭；,3,）宜由防火门监控器完成相应的功能。,59,编辑版pppt,防火门监控器的设置,1、防火门监控器应设置在消防控制室内，未设置消防控制室时应设置在有人值班的场所；,2、电动开门器的手动控制按钮应设置在防火门内侧墙面，距门不宜超,0.5m,，高度距离地面,0.9m,1.3m,。,60,编辑版pppt,防火门的反馈信号,疏散通道上各防火门的开启、关闭及故障状态的动作状态信号，应反馈至防火门监控器。,61,编辑版pppt,疏散通道卷帘门联动控制要求,1,）在离卷帘任一侧纵深,0.5m,5m,内，应设置不少于,2,只专门用于联动卷帘的感温火灾探测器。,2,）防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动卷帘的感烟探测器报警信号，应联动控制卷帘门一步降。,3,）任一只专门用于联动卷帘门的感温探测器报警信号联动控制卷帘门降落到底。,62,编辑版pppt,应由卷帘门两侧的手动控制按钮控制卷帘的升降。,疏散通道卷帘门手动控制要求,63,编辑版pppt,防火卷帘门所在防火分区内任两只独立的火灾探测器报警信号的“与”逻辑，作为防火卷帘下降的联动触发信号，并一步降落到底面。,非疏散通道卷帘门联动控制要求,64,编辑版pppt,1,）应由卷帘门两侧的手动控制按钮控制卷帘的升降。,2,）由消防控制室内的联动控制器手动控制卷帘门的降落。,非疏散通道卷帘门手动控制要求,65,编辑版pppt,大型商场等场所卷帘联动控制,1,需同时启动多樘防火卷帘时，宜分时启动；,2,应核算同时启动卷帘的启动电流，消防供电的容量应满足启动电流要求。,66,编辑版pppt,防火卷帘门的反馈信号,卷帘门的到底信号、距离底面,1.8,米信号及卷帘控制器的动作状态信号，应反馈至消防联动控制器。,67,编辑版pppt,火灾警报的联动控制,1,、火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器；,2,、未设置消防联动控制器的火灾自动报警系统，警报装置的控制由火灾报警控制器的直接输出触点执行。,68,编辑版pppt,消防广播的联动控制,1,、集中报警系统和控制中心报警系统应设置消防应急广播，并应在确认火灾后向全楼进行广播；,2,、,火灾警报和消防应急广播交替循环播放；,3,、消防应急广播与背景音乐合用时，应具有强制切入消防应急广播的功能；,4,、控制室应能显示广播分区的工作状态。,69,编辑版pppt,切断非消防用电联动控制要求,1,、消防联动控制器应具有切断非消防电源的功能；,2,、确认火灾发生后，不宜立刻切断正常照明电源；,3,、正常照明电源可在消火栓系统和自动喷水灭火系统动作前切断，以维持现场的正常照度。,70,编辑版pppt,电梯的联动控制要求,1,、消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能。但并非一定是火灾确认后立即实施控制；,2,、电梯运行状态信息和停于首层或转换层的反馈信号应传给消防控制室显示。,71,编辑版pppt,消防应急照明和疏散指示标志的联动控制,1,、集中控制型系统，应由火灾报警控制器或消防联动控制器启动应急照明控制器实现；,2,、集中电源非集中控制型系统，应由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现；,3,、自带电源非集中控制型系统，应由消防联动控制器联动应急照明配电箱实现；,4,、火灾确认后，从发生火灾报警区域开始，顺序启动建筑内所有应急灯具。,72,编辑版pppt,有梁顶棚上点型火灾探测器的设置,1、梁突出顶棚小于,20mm,或梁间净距离小于,1m,，不计梁的影响；,2,、梁突出顶棚不小于,60mm,，每个梁间区域至少应设一只探测器；,3,、梁突出顶棚,20mm,60mm,，应按照规范计算探测器的保护能力。,73,编辑版pppt,吸气式感烟探测器的设置,1、非高灵敏型探测器采样管安装高度不应超过16m；高灵敏型采样管网可超过16m；,2、探测器每个采样孔的保护面积、半径，应符合点型感烟火灾探测器的保护面积、半径的要求；,3、采样管长度和开孔数量均应小于产品检验报告中关于吸气管路和采样孔数量的描述，并应按经过确认的设计软件或方法进行设计。,4、同一根采样管不应穿越防火分区。,74,编辑版pppt,点型火灾探测器在格栅吊顶场所设置要要求,1,、按照镂空面积与总面积的比例确定探测器的安装位置；,15%,，,30%,2,、探测器设置在吊顶上方且火警确认灯无法观察时，应在吊顶下方设置火警确认灯；,3,、地铁站台等有活塞风影响的场所，镂空面积与总面积的比例为,30,70%,时，探测器宜同时设置在吊顶上方和下方。,75,编辑版pppt,手报按钮的设置,1、每个防火分区至少应设置一只手动火灾报警按钮；,2、从防火分区内任何位置到最邻近手报的步行距离应,30m,；,3、手报按钮宜设置在疏散通道或出入口处。,76,编辑版pppt,火灾显示盘的设置,1、每个报警区域宜设置一台火灾显示盘；,2、宾馆、饭店等场所应在每个报警区域设置一台火灾显示盘。,77,编辑版pppt,声光报警器的设置,1、设置在楼梯口、消防电梯前室、内拐角处等明显位置，且不用与安全指示标志灯具设在同一墙面上；,2、报警声压级满足使用要求；,3、距离地面安装高度大于,2.2m,。,78,编辑版pppt,广播扬声器的设置,1、每个扬声器的功率,:,公共部位不小于,3W,；客房专用不小于,1W,；,2、从防火分区内任何位置到最邻近扬声器的直线距离应,25m,；,3、壁挂安装扬声器距地高度大于,2.2m,。,79,编辑版pppt,消防专用电话的设置,1、应设置电话分机的部位；,2、设置电话插孔的部位；,3、避难层应设置；,4,、插孔安装高度距离地面,1.3m,1.5m,。,80,编辑版pppt,模块的设置,1、每个报警区域内模块宜相对集中设置在本区域内金属模块箱中；,2、模块严禁设置在配电箱内；,3、本区域内模块不应控制其他区域内设备。,81,编辑版pppt,住宅报警系统的分类,A,类可由报警控制器、手报按钮、家用火灾探测器、火灾声警报器、应急广播等设备组成；,B,类可由控制中心监控设备、家用报警控制器、家用火灾探测器、火灾声警报器等设备组成；,C,类可由家用报警控制器、家用火灾探测器、火灾声警报器等设备组成；,D,类系统可由独立式火灾探测报警器、火灾声警报器等设备组成。,82,编辑版pppt,住宅建筑火灾报警系统的选择,有物业集中监控管理且设有需联动控制的消防设施的住宅建筑应选用,A,类系统；,仅有物业集中监控管理的住宅建筑宜选用,A,类或,B,类系统；,没有物业集中监控管理的住宅建筑宜选用,C,类系统；,别墅式住宅和已投入使用的住宅建筑可选用,D,类系统。,83,编辑版pppt,可燃气体报警系统的组成,可燃气体探测报警系统是一个独立的子系统，属于火灾预警系统；,由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成。,84,编辑版pppt,可燃气体探测报警系统,是火灾自动报警系统的独立子系统，属于火灾预警探测系统，由可燃气体报警控制器、可燃气体探测器、火灾声光警报器和控制组件组成。,85,编辑版pppt,可燃气体报警系统的设置要求,可燃气体探测器应接入可燃气体报警控制器，不应接入火灾报警控制器的探测器回路；,由可燃气体报警控制器将报警信号传输至消防控制室的图形显示装置或集中火灾报警控制器，但其显示应与火灾报警信息有区别；,石化行业涉及过程控制的可燃气体探测器，可接入,DCS,等生产控制系统，但其报警信号应接入消防控制室。,86,编辑版pppt,可燃气体探测器的设置要求,探测器的设置高度应根据探测气体的密度与空气的比重比较后确定，原则是能迅速可靠探测到可燃气体的浓度变化。,87,编辑版pppt,可燃气体控制器的设置要求,当有消防控制室时，可设置在保护区域附近；,当无消防控制室时，应设置在有人值守的场所。,88,编辑版pppt,电气火灾监控系统的组成,电气火灾监控系统是一个独立的子系统，属于火灾预警系统。,89,编辑版pppt,电气火灾监控系统,是火灾自动报警系统的独立子系统，属于火灾预警探测系统，由电气火灾监控设备、电气火灾监控探测器组成。,90,编辑版pppt,电气火灾监控系统的设置要求,非独立式电气火灾监控探测器不能直接接入火灾报警控制器的探测器回路，应直接接入电气火灾监控器；,由电气火灾监控器将报警信号传输至消防控制室的图形显示装置或集中火灾报警控制器，但其显示应与火灾报警信息有区别；,电气火灾监控系统的设置不应影响供电系统的正常工作，不宜自动切断供电电源。,91,编辑版pppt,剩余电流式电气火灾监控探测器的设置,一般不直接用于探测火灾，而是监控线路破损、漏电等故障，从而降低电气火灾发生率；,探测器应优先设置在一级配电出线端，当一级出线端固有泄漏电流大于,300mA,时，应考虑设置在二级出线端，依此类推。,92,编辑版pppt,测温式电气火灾监控火灾探测器的设置,用于线路过负荷、接触不良、线间放电而引发火灾的探测，是探测电气故障引发火灾最有效的手段之一；,应设置在电缆接头、端子、重点发热部件等部位。,93,编辑版pppt,电气火灾监控器的设置要求,当有消防控制室时，可设置在保护区域附近，但应将报警信息和故障信息传到消防控制室；,当无消防控制室时，应设置在有人值守的场所。,94,编辑版pppt,系统供电,系统应设交流电源和蓄电池备用电源；,各消防设备应采用消防电源；,备用电源应保证最大负荷下连续工作时间,30,分钟以上。,95,编辑版pppt,系统接地,各电子设备应设接地保护线。,专用接地线路接地电阻不大于,4,。,共用接地线路接地电阻不大于,1,。,接地线路线径。,96,编辑版pppt,火灾报警系统接地线的设置,97,编辑版pppt,布线一般规定,铜芯电线或电缆。,线径保证。,设置在室外时，应埋地敷设。,无线通讯：距离应小于设定值的,75%,。,98,编辑版pppt,室内布线,供电和联动控制线路应采用耐火线。,报警总线、消防广播和电话应采用阻燃或阻燃耐火线。,不同电压等级线不敷设在一起。,软管长度不超,2,米。,99,编辑版pppt,道路隧道报警设备的选择,选用线型光纤感温火灾探测器或点型红外火焰探测器(或图像型火灾探测器)；,隧道内设置的消防设备的防护等级不应低于,IP65,。,城市道路隧道、特长双向公路隧道和道路中的水底隧道应同时采用线型光纤感温火灾探测器和点型红外火焰探测器,(,或图像型火灾探测器,),；,其他公路隧道应采用线型光纤感温火灾探测器或点型红外火焰探测器。,100,编辑版pppt,油罐区报警设备的选择,1、适用的探测器类型,线型光纤感温火灾探测器；,点型红外火焰探测器(或图像型火灾探测器)。,2、探测器的选型要求,外浮顶油罐宜采用线型光纤感温火灾探测器，且每只线型光纤感温火灾探测器只能保护一个油罐；并应设置在浮盘的堰板上；,除浮顶和卧式油罐外的其它油罐宜采用火焰探测器。,101,编辑版pppt,电缆隧道报警设备的选择与设置,1、适用的探测器类型,线型感温火灾探测器；,测温式电气火灾监控探测器。,2、探测器的设置要求,测温式电气火灾监控探测器：隧道外的电缆接头、端子等发热部位；,线型感温火灾探测器：接触式设置在电缆表面。,102,编辑版pppt,高度大于,12,米场所探测器设置,1、高度大于12m的空间场所宜同时选择两种以上火灾参数的火灾探测器。,2、适用的探测器类型,线型光束感烟火灾探测器；,管路吸气式感烟火灾探测器；,图像型感烟火灾探测器；,故障电弧式电气火灾监控探测器。,103,编辑版pppt,谢谢大家！,感谢您的观看！,104,编辑版pppt,感谢亲观看此幻灯片，此课件部分内容来源于网络，,如有侵权请及时联系我们删除，谢谢配合！,105,编辑版pppt,
