城市黑臭河道整治技术指南宣讲.ppt

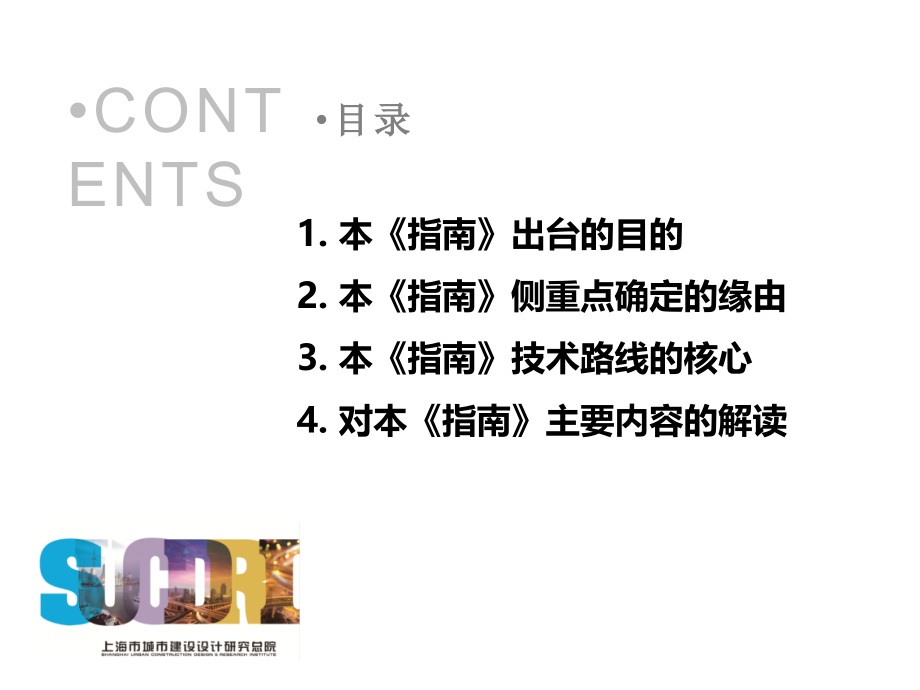

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,工欲解黒臭，必先治管道,城市黑臭河道整治,排水口、管道及检查井治理技术指南,解读,The interpretation of,Urban black and odorous water treatment-Technical guide for the management of drainage outlet,pipelines and inspection wells,2017,年,11,月,1,日,本,指南,出台的目的,本,指南,侧重点确定的缘由,本,指南,技术路线的核心,对本,指南,主要内容的解读,CONTENTS,目录,1.,指南,出台的目的,住房城乡建设部,2016,年初起组织编制了,城市黒臭水体整治,排水口、管道及检查井治理技术指南,，并于,2016,年,9,月发布。,1.,指南,出台的目的,为,水污染防治行动计划,等文件目标的实现提供技术支持,水污染防治行动计划,（国发,2015,17,号）,：,于,2017,年底前实现河面无大面积漂浮物，河岸无垃圾，,无违法排污口,；到,2020,年，地级及以上城市建成区黑臭水体均控制在,10%,以内。直辖市、省会城市、计划单列市建成区要于,2017,年底前基本消除黑臭水体。到,2030,年，城市建成区黑臭水体总体得到消除。,国务院办公厅关于推进海绵城市建设的指导意见,（国办发,201575,号）：,明确提出，老城区的海绵城市建设要,以黑臭水体治理为突破口，要实施雨污分流，控制初期雨水污染，要加快建设和改造沿岸截流干管，控制渗漏和合流制污水溢流污染。,该文件还明确提出,“,水体不黑臭,”,是海绵城市建设的主要目标之一。,1.,本,指南,出台的目的,为,城市,黑臭水体整治工作指南,“,控源截污,”,技术提供具体技术指导,由,住房城乡建设部、环境保护部、水利部、农业部,2015,年,8,月,印发，该指南明确了城市黑臭水体定义、识别与分级、城市黑臭水体整治方案编制、城市黑臭水体整治技术、城市黑臭水体整治效果评估、组织实施与政策保障等内容。,其中：“控源截污”是核心措施。,1.,指南,出台的目的,本,技术,指南,就是,是对黑臭水体整治工作指南中,“,控源截污,”,、,“,就地处理,”,技术的细化和具体化,。,从技术层面深化和细化城市黑臭水体整治的源头治理，指导各城市正确把握城市黑臭水体整治工作重点和技术要点，以确保能够如期完成国务院水污染防治行动计划中下达的目标和任务。,排水系统功能有效提升是城市水环境改善的重要前提。,技术指南,是对排水技术的传承、是排水基本功的传承。,2.,侧重点确定的缘由,城市黒臭水体整治目标明确，时间紧、任务重、涉及面广,水污染防治行动计划明确提出,“,到,2017,年底，直辖市、省会城市、计划单列市建成区基本消除黑臭水体；到,2020,年，地级及以上城市建成区黑臭水体均控制在,10%,以内,”,的目标。,2.,侧重点确定的缘由,城市黒臭水体整治目标明确，时间紧、任务重、涉及面广,善意提醒：,水污染防治行动计划,提出的,2017,年重点城市目标（或者,2020,年其他城市目标）仅仅是指消除黒臭。,水环境整治，或者水环境质量提升是分阶段的，最终目标是水环境质量达到二类、三类水环境质量标准。但是这不是消除黒臭的目标。,用远期目标来衡量消除黒臭，有可能适得其反。,2.,侧重点确定的缘由,城市黒臭水体整治目标明确，时间紧、任务重、涉及面广,本指南是解决黒臭根源问题的：,要抓住导致水体黒臭的主要矛盾；,要采取有有针对性的措施；,要从根本上上阻断导致,“,黒臭,”,产生的,“,污染源,”,。,采取有针对性的措施，对排水口进行治理，杜绝污水直排，治理水体水倒灌；对各类排水管道及检查井存在的结构性缺陷进行修复和混接点改造，减少地下水等外来水进入排水系统，减少雨污混接。只有这样做，才能够真正体现,“,控源截污,”,的内涵，也才是完成其核心内容。,2.,侧重点确定的缘由,截止2,016,年第四季度，全国,295,个地级以上城市，通过组织排查、公众举报、卫星遥感监测：,220,个城市排查确认黒臭水体,2026,条，,75,个地级以上城市无黒臭水体；累计有,321,条完成整治，占,15.8%,；已经开工的,641,条，占,31.6%,。,36,个重点城市（直辖市、省会城市、计划单列市）中，,31,个城市有黒臭水体，宁波、郑州、贵阳、拉萨、西安,5,个城市无黒臭水体。,31,个重点城市中,638,条黒臭水体，已完成,115,条，占,12.5%,；已开工,282,条，占,48.2%,。,估算全国黒臭河道整治需要资金,2700,亿元。,2.,侧重点确定的缘由,城市水体黒臭成因：,城市水体黒臭,在水里，根源在岸上，关键在排口，核心在管网,。,水污染物是通过沿水体的各类污水排水口、合流污水排水口和雨水排水口异常排放和溢流导致的,。,城市黑臭水体整治工作的关键在于对各类排水口的治理；其核心在于城市要有完善,、有功效和,健康的排水管网。,2.,侧重点确定的缘由,城市排水管网存在的主要问题,一是,：,敷设在地下水水位以下的排水管道，由于各类结构性缺陷和排水口的不完善，导致大量地下水等外来水入渗进入管道，加之受纳水体水倒灌进入管道，造成,“,清污不分,”,；,二是,：,分流制地区，雨污混接，导致雨水管中有污水，污水管中有雨水，雨水、污水不能,“,各行其道,”,；,2.,侧重点确定的缘由,三是,：,敷设在地下水水位以上的排水管道，污水外渗成为污染地下水和土壤的因素之一。,上述问题久而不治，就会以排水口“常流水”和水体发生黑臭来表现，也会以城市发生道路塌陷来“报复”。,2.,侧重点确定的缘由,1,）,地下水经渗漏的接口流入管道，泥沙随之进入,2,）水土流失导致管道周边土壤被掏空，管道基础承载力下降，出现接口脱节和错位，渗漏加剧,3,）受土体拱力和路面结构的支撑，早期的空洞尚未反映至路面，当空洞达到一定程度后，路面出现下陷，或突然坍塌。,2.,侧重点确定的缘由,浦东,深圳,兰州,北京,长沙,郑州,3.,技术路线的确定,技术路线的确定,排水口、管道及检查井治理内容很多，调查和治理的工作量也很大，所以就需要抓核心、抓关键点、抓重点。,技术路线提出了,四,条路径：,一是查排水口旱天有无污水（包括雨水排水口的污染水）,：,重点是检查和治理直排污水,通过旱天,直排调查，确定和实施各类排水口的治理、污水收集处理对策,。,3.,技术路线的确定,技术路线的确定,二是查,排水口雨天有无溢流污染,重点是检查和治理污水混接,通过对,排水口雨天溢流污染,的调查，制定管道及检查井缺陷（包括混接）的检查（调查）、调蓄和就地处理及强化维护的具体措施，治理排水口、控制合流溢流污染、防止倒灌；,三,是查污水处理厂进水量,重点检查和治理雨水混接和河水倒灌,结合地下水位情况和排水管道缺陷（包括混接）调查，解决污水外渗和地下水入渗、倒灌问题；,3.,技术路线的确定,技术路线的确定,四,是查污水处理厂进水浓度,重点是检查和治理地下水入渗、雨水混接和河水倒灌,对于进水浓度异常偏低的，就要采取措施解决排水口倒灌、管道及检查井的地下水入渗问题。,从排水口表象入手，找原因；从管道及检查井问题症结为切入点，采取有针对性措施；以旱天污水不直排、雨天少溢流，污水处理厂进水水量稳中有升、进水水质浓度明显提升为评判标准，理清了以排水口、管道及检查井治理为重点的黒臭水体整治头绪。技术路线目标清，方法明。,3.,技术路线的确定,3.,技术路线确定的缘由,借对联一幅：,上联：污水系统入外来水同流合污稀释入厂,下联：雨水管网混废弃水鱼龙混杂污染排河,横批：管网治理优先,陈吉宁部长说：,现在解决黑臭水体的压力比较大，我们最担心,的是有些地方采取一些急功近利的办法，特别,是大规模的调水，用水冲，结果导致今年指标,完成了，明年又回去了。,在城市建成区解,决黑臭水体的核心是解决管网问题，管网问,题不解决，靠其他方式，就是急功近利，我们不认这个帐。,黑臭水体治理，先看管网问题解决，要把他放在第一位。,摘自：陈部长,2017,年,1,月,9,日在环境保护部召开的长江经济生态环境座谈会上的讲话,4.,技术对策的确定,在解决排水口和管道问题的同时，,可以做到一箭数雕：,通过排水口改造、排水管道建设和完善、排水管道及检查井各类缺陷修复、,地下水入渗治理、,雨污混接改造、排水设施管理强化等一整套措施，实现,：,消除旱天污水直排、削减雨天溢流,；,降低地下水入渗和混接,、,提高系统排水能力；,提高污水处理厂进厂浓度，,提升污水处理效益,；,减少污水外渗，,减少对土壤和地下水污染；,减少道路塌陷诱因，提高城市安全。,4.,技术对策的确定,技术指南可以用：,“,一个核心，,七,大措施，,多,项目标,”,来概括,。,即以,“,控源截污,”,为核心,；,通过,“,查、,改、修、分、蓄、净、管,”,等措施，,解决“关键在排口，核心在管网”的问题。,“工欲解黑臭，必先治管道”,点出了黒臭水体治理的前提和关键。,“,查、改、修、分、蓄、净、管”,七项措施相辅相成，为黒臭水体整治关键和核心问题的解决提供了具体手段和方法。,4.,技术对策的确定,“查”,查清排水口存在问题，查清管道存在的缺陷、地下水等外渗水与混接情况，查清污水外渗情况，为后续措施提供支撑。,技术指南第二章“排水口调查与治理”以查有无旱天污水直排、雨天有无溢流污染问题为导向，在细化排水口类别和问题描述的基础上，说明了排水口的调查方法、程序。,技术指南第三章“排水管道及检查井检测与评估”以查清排水管道、检查井缺陷（地下水等外来水入渗）和雨污混接问题为重点，在介绍管道及检查井缺陷检查、评估方法和等级确定原则的基础上，在国内首次给出了地下水入渗量、雨污混接和污水外渗调查的方法。,查清问题是制定和实施对策的基础和前提，两章内容体现了以问题为导向的原则。,4.,技术对策的确定,“,改,”,就是对各类排水口采取堵、截和其它改造措施，堵住直排污水、截流混接水、防治河水倒灌。排水口治理是“控源截污”一系列措施中的重要环节。,技术指南第二章“排水口调查与治理”针对各类排水口存在的问题，给出了排水口治理的对策，介绍了部分新技术。这些对策和技术在实践中证明是有成效的。,其中对于分流制雨污混接，推荐了末端截流的方法，实践证明这种“截流式分流制”是适合于我国分流制地区混接改造的一种行之有效的对策措施。,末端截流并不影响系统的分流改造，而是两者互为补充，体现了“大分流，小截流”的理念。,4.,技术对策的确定,“,修,”,就是针对排水管道和检查井各类缺陷，有针对性地采取修理措施，特别是要封堵地下水渗入、污水外渗。,因受管材质量控制不严格、施工方法不恰当、严密性检查不到位、维护管理跟不上等方面的影响，我国很多地区的排水管道质量状况用“不堪入目”和“惨不忍睹”来形容是不为过的。污水处理厂进水浓度低，或者道路塌陷实际上是对管道质量状况有效的间接反映。,技术指南第四章“排水管道及检查井修复与治理”主要介绍了目前国内外常用的非开挖修复技术，明确提出了地下水等外来水入渗的治理目标。,4.,技术对策的确定,目前,排水管道检测、,开挖修理和非开挖修理技术已十分成熟，解决渗漏和其它结构性缺陷问题已不是难题。,只要把排水管道及检查井,检测、,缺陷修理作为城市黒臭水体整治的重要内容和主要工作，,并列入“一河一策”中，,就能够治理好排水管道缺陷，堵住地下水入渗,，就能够有效减少进入水体的污染源，这是控源截污的重要手段之一。,4.,技术对策的确定,“,分,”,就是采取有效对策，治理雨污混接，让雨水、污水各行其道，实现雨污分流。,技术指南第四章“排水管道及检查井修复与治理”给出了雨污混接治理的具体方法，或者说具体要求更为恰当。,分流制排水系统中，雨水和污水管道互为混接，虽然没有被称之为缺陷，但是混接却是排水系统的“毒瘤”，危害极大。,排水口“常流水”和污水处理厂雨天超量是混接问题表现。,4.,技术对策的确定,雨污混接改造同样也是城市黒臭水体整治的重要内容和工作，而雨污混接问题的解决没有捷径,。,一是只有在调查的基础上，认认真真，踏踏实实地一个混接点、一个混接点地改造；,二是加强管理。分流制排水系统能否实现真正的分流，是检验排水管理水平的重要标志。,混接改造也是黒臭水体整治的重要内容，必须列入“一河一策”中。,地下水入渗和雨污混接不解决，深隧也没用！,4.,技术对策的确定,“,蓄,”,就是在系统中设置针对初期雨水、雨污混接水的截、贮等措施，减少直接排放对水体的影响。,技术指南第五章“截污调蓄与就地处理”是对“控源截污”的补充，在排水系统适当部位设置截污调蓄池可以比较好地解决初期雨水、混接污水和道路清扫、浇洒、餐饮、洗车等通过雨水口非直接接入的污水污染问题。,技术指南将调蓄定义为“截污调蓄”，是为了不涉及内涝防治，便于措施的实施。,在雨污混接、地下水入渗情况下，我们有“初期雨水”吗？截流,515mm,就能够解决初期雨水污染吗？,没有真正分清楚的分流制，没有堵住地下水入渗，初期雨水说得清楚吗？,4.,技术对策的确定,“,净,”,就是采取就地应急处理措施，为初期雨水、雨污混接水排放水体前，再上一道锁。,就地处理是针对有些地区截污干管不完善、污水处理厂能力不足等提出的末端治理的临时性措施。,技术术指南第五章“截污调蓄与就地处理”推荐了处理不同污染物的一些技术对策和和适用条件。,4.,技术对策的确定,“,管,”,就是强化对系统的维护管理措施，减少管道淤泥对水体的污染。,很多地方水体“下雨就黑”与管道中淤泥在雨天冲入水体有很大的关系，而且这些淤泥污染物浓度极高。,上海,2016,年疏通管道近,1.1,万公里，疏通率为,174%,，清除淤泥,17,万立方米，充分证明强化管理的重要性。管道干净了，水体污染负担也就减轻了。,技术指南第六章“排水口、管道及检查井维护管理”以排水管道及检查井清淤维护为重点，提出了排水管道及检查井的维护和质量考核的具体要求。,4.,技术对策的确定,“,管,”,就是强化对系统的维护管理措施，减少管道淤泥对水体的污染。,很多地方水体“下雨就黑”与管道中淤泥在雨天冲入水体有很大的关系，而且这些淤泥污染物浓度极高。,上海,2008,年平均每公里管道清淤量是,30m,3,，一年要清出,10,多万,m,3,的淤泥。经多年不懈的努力，目前单位管道长度清淤量下降到,13m,3,充分证明强化管理的重要性。管道干净了，水体污染负担也就减轻了。,技术指南第六章“排水口、管道及检查井维护管理”以排水管道及检查井清淤维护为重点，提出了排水管道及检查井的维护和质量考核的具体要求。,5.,对主要内容的解读,本指南,主要内容包括,六章正文、术语及相关附录,总则,排水口调查与治理,排水管道及检查井检测与评估,排水管道及检查井修复与治理,截污调蓄与就地处理,排水管道、检查井及排水口维护管理,5.,对主要内容的解读 第一章,总则,第一章总则,编制目的,适用范围,基本原则,治理目标,技术路线,5.,对主要内容的解读 第一章,总则,适用范围：,本技术指南适用于城市建成区内黑臭水体整治工作。主要指导和规范,“,控源截污,”,措施涉及的城市市政各类排水口、排水管道及检查井治理等工作。,包括各类居住区、新区、园区、企事业单位内部。,鉴于,当前我国水体黑臭问题不仅存在于城市地区，也存在于广大乡镇和农村地区，所以该类地区亦可参照执行。,5.,对主要内容的解读 第一章,总则,基本原则,：,四项原则,控源为本，截污优先。,根本出发点,。,科学诊断，重在修复。,科学调查和诊断，消除污水直排，最大限度杜绝排水口,“,常流水,”,及倒灌。,建管并重，强化维护。,强化运行维护，严格控制排水管道、泵站的运行水位，提升运行效率；鼓励通过招投标择优选择专业单位实施检测、修复和维护，探索按效付费的模式。,综合施治，协同推进。,推进排水管道进入城市地下综合管廊,；提升,排水系统质量,；,加强与海绵城市建设结合，从源头管控雨水径流,；,推进水系生态修复，有效提升水体自净能力,。,5.,对主要内容的解读,第一章,总则,治理目标：,三大目标,消除旱天污水直排，削减雨天溢流。,旱天，确保各类排水口无污水排放；雨天，有效降低排水口溢流。各地应结合当地雨型、雨量、受纳水体情况和,“,海绵城市,”,建设，具体制定溢流控制标准，原则上治理后的溢流频次应降低,50%,以上。,5.,对主要内容的解读 第一章,总则,治理目标,：,提升污水处理效益，减少污水外渗。,排水管道敷设在地下水水位以下的地区，城市污水处理厂旱天进水化学需氧量（,COD,Cr,）浓度不低于,260mg/L,，或在现有水质浓度基础上每年提高,20%,；排水管道敷设在地下水水位以上的地区，污水处理厂年均进水,COD,Cr,不应低于,350mg/L,。有效降低污水外渗量，减轻对地下水和土壤污染的影响。,一定要牢记：,污水处理厂进水浓度上不去，黑臭水体污染物浓度下不来,。,5.,对主要内容的解读 第一章,总则,德国以合流制为主,的,南部地区污水处理厂,COD,的进水浓度为,440550,毫克,/,升,；而合流制的,上海竹园一厂年均,COD,进水浓度为,290,毫克,/,升。,竹园厂服务范围苏州河两岸地下水入渗量调查值为,2327%,（地下入渗水量,/,（污水量,+,地下水入渗量）。,德国北部以分流制为主的污水处理厂年均,COD,进水浓度为,800,毫克,/,升，上海某分流制（以生活污水为主）污水处理厂，其进水,COD,浓度为,330,毫克,/,升,。,5.,对主要内容的解读,1,总则,5.,对主要内容的解读 第一章,总则,上海一小区实测,入,渗水量为,2636%,，管网,COD,浓度为,249,毫克,/,升，而另一小区,入,渗水量为,1020%,，其,COD,浓度为,346,毫克,/,升,；,上海崇明某镇小区实测,COD,浓度为,322,毫克,/,升，收集管网为,147,毫克,/,升，干线,125,毫克,/,升，污水处理厂集水井内浓度,118,毫克,/,升，从上游到下游浓度一级比一级淡，污水处理厂进水浓度仅为小区平均浓度的,36.6%,。,经对其排水管网检测，共计发现整个镇排水管网的各种缺陷总计,248,处。在发现的各类管道缺陷中，又以渗漏（地下水渗漏）最为严重，占各类缺陷总数的,57.7%,。仅污水处理厂收集范围内的地下水渗漏点就达,116,处，渗漏总量为,2500m,3,/d,。,5.,对主要内容的解读 第一章,总则,5.,对主要内容的解读 第一章,总则,成都,扬中,常德,余姚,扬中,嘉善,5.,对主要内容的解读 第一章,总则,5.,对主要内容的解读 第一章,总则,5.,对主要内容的解读 第一章,总则,5.,对主要内容的解读 第一章,总则,湖北省统计,145,个污水处理厂，只有,11,个厂进水,COD,超,260mg/L,。最高,240mg/L,，最低,63mg/L,。,水专项课题调查宜兴情况,5.,对主要内容的解读 第一章,总则,我国以生活污水为主，或者对工业污染源影响较小城镇污水处理厂进水,COD,浓度应为,400,毫克,/,升,；,我国很多城镇污水处理厂进水不足,200,毫克,/,升,。确定,260350,毫克,/,升是合理的。,5.,对主要内容的解读 第一章,总则,降低系统运行水位，恢复截流倍数。,污水管道运行水位不高于设计充满度，最大充满度不超过,0.9,。雨水、合流制提升泵站运行水位原则上不高于进水管管顶。无截流干管的合流制系统应增加截流干管，其截流倍数应满足室外排水设计规范要求；有截流系统的合流制，恢复原设计的截流倍数。雨水管道不得作为合流管道或者污水管道使用。,高水位运行弊病很多，运行单位有共识。是否能够把运行水位降下来，也是检验管道质量的重要因素之一。,5.,对主要内容的解读 第二章,排水口调查与治理,第二章 排水口调查与治理,排水口分类,排水口调查,排水口治理,5.,对主要内容的解读 第二章,排水口调查与治理,排水口分类：,分为三大类，共,9,种排水口,第一类：分流制排水口（,4,种）,1,）,分流制污水直排排水口,：,向水体直接排放污水的排水口，直接导致水体污染。,2,）,分流制雨水直排排水口,：,因,非直接接入污水和,在降雨初期排放的雨水水质较差，会给水体带来一定程度的污染。,3,）,分流制雨污混接雨水直排排水口,：,因雨水排水管道存在混接污水,、非直接接入污水,，故旱天会向水体排污，同时也存在初期雨水污染,。,4,）,分流制雨污混接截流溢流排水口,：,针对雨污混接，在雨水排水口实施了截流措施的排水口，其存在溢流污染与水体水倒灌的问题。,5.,对主要内容的解读 第二章,排水口调查与治理,排水口分类：,第二类：合流制排水口（,2,种）,1,）,合流制直排排水口,：,没有截流干管的合流制排水口，其类似于分流制中雨污混接雨水直排排水口，但污水所占比重更大。,2,）,合流制截流溢流排水口,合流制排水体制中，在合流管渠末端设置截流措施的排水口，存在溢流污染与水体水倒灌的问题。,5.,对主要内容的解读 第二章,排水口调查与治理,5.,对主要内容的解读 第二章,排水口调查与治理,排水口分类：,第三类：其它排水口（,3,种）,1,）,泵站排水口,：,通过泵站提升、进行集中排水的排水口，包括分流制雨水泵站、合流制提升泵站和截流泵站。其存在严重的溢流污染问题，是需要治理的重点。,2,）,沿河居民排水口,：,沿河居住的居民因污水管道敷设条件差，生活污水直接排放到水体的,“,排水口,”,，是受纳水体黑臭的主要原因。,3,）,设施应急排水口,：,污水泵站、合流泵站和污水处理厂设置的应急排水口。,5.,对主要内容的解读 第二章,排水口调查与治理,排水口分类：,泵站排水口,存在问题：,一是水泵机定期试车,污染，“,回笼水管,”,就是掩耳盗铃,。,二是污水泵站高水位运行，人为造成污水混接到雨水管道中，导致雨水排水泵站旱天和雨天的溢流污染。,三是分流制系统雨水泵站高水位运行,，由于,污水混接和地下水入渗问题,，,排水泵频繁启动，在降雨前预抽空排水对水体仍然会造成污染威胁，发生旱天溢流；,在,吸水井内加设污水截流泵，并不能够解决污水混接和地下水入渗问题；而且污水截流泵抽取的主要是入渗的地下水，不但增加了污水系统的水量负担，也降低了污水处理厂的污染物浓度。,5.,对主要内容的解读 第二章,排水口调查与治理,排水口调查：,排水口调查的目的是摸清排水口的类型、污水来源和存在的具体问题，掌握排水口排放和溢流的水量与水质特征，为制定治理措施提供第一手资料。,旱,天有水溢流，根据其出水类型，,如,标注为：,HJ-3-a,。,雨天有水溢流，根据其出水类型,，如,标注为：,FJ-2/3-b,。,对于旱天和雨天都存在溢流的，,如,标注为：,FJ-2/3-a/b,。,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,治理对策,：,排水口治理必须与有效解决雨污混接、排水管道及检查井各类缺陷的修复、,封堵地下水，,以及设施维护管理统筹进行。,可结合,“,海绵城市,”,建设和其它措施，,有效,削减初期雨水污染负荷,。,1,）分流制污水直排排水口,：封堵、截污、送入污水处理厂。,2,）分流制雨水直排排水口,：,当地面清扫、浇洒、绿化、餐饮、洗车等通过雨水口的,非直接接入污水,和初期雨水是引起水体黒臭的主要原因时，可在排水口前或在系统内设置截污调蓄设施。,5.,对主要内容的解读 第二章,排水口调查与治理,非直接接入污水,：通过雨水口进入的餐饮、洗车、道路清扫等污水。,雨水口,雨水管道,排放口,水体,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,3,）分流制雨污混接雨水直排排水口,：其,不能够简单地封堵，,可,增设混接污水截流管道或设置截污调蓄池,。,混接污水截流是分流制排水系统,，,雨污分流治理措施的补充和完善,。,是“大分流，小截流”理念的具体体现。,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,3,）,分流制雨污混接雨水直排排水口,：,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,4,）,分流制雨污混接截流溢流排水口,：,应在重点实施排水管道雨污混接改造的同时，按照能够有效截流的要求，对已有混接污水截流设施进行改造或增设截污调蓄设施。排水口改造时，应采取防水体水倒灌措施。,在沿河道无管位的情况下，混接污水截流管道可敷设在河床下；敷设在河床下的混接污水截流管必须采取严格的防水体水入渗措施,。,河底截污管,河底敷设截污管,塑料管接口焊接,外包混凝土,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,5,）合流制直排排水口,：按照,要求增设截流设施，截流污水接入污水处理系统,。,排水口改造时，要采取防水体水倒灌措施。,6,）合流制截流溢流排水口,：,应有效提高合流制截流系统的截流倍数，保证旱天不向水体溢流。,7,）泵站排水口,：,在排水管道系统完善和治理的同时，根据现有泵站排水运行情况，优化运行管理，特别是要降低运行水位，减少污染物排放量。,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,8,）沿河居民排水口,：,对近期保留的居民住房，可采用沿河堤挂管、沿河底敷设管道的方法收集污水。,沿河挂管存在坡度不足的问题,9,）设施应急排水口：增加备用电源和加强设备维护，特别是加强事先保养工作，降低停电、设备事故发生引起的污水直排。,沿河挂管,截污管,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：张家界市沿河截污,8,）沿河居民排水口,：沿河底埋管,接入检测检查井,污水立管,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：贵阳贯城河截污,8,）沿河居民排水口,：沿河底埋管,排水户接出竖管,河底管道检查井,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,治理新技术,：,根据排水口现状和存在问题，并结合新技术、新设备的适用条件，对排水口进行改造。,1,溢流污染控制技术,：介绍了,6,种技术。,如：,在排水口检查井中设置液动下开式堰门，通过油缸控制堰板上下运动，实现对溢流污染的控制。,5.,对主要内容的解读 第二章,排水口调查与治理,排水口治理：,2,防水体水倒灌技术。,如：,水力止回堰门技术：在排水口检查井中设置水力止回堰门，堰门依靠自身的浮力和液位差进行旋转，防止水体水倒灌。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,第三章,排水管道及检查井检测与评估,检测与评估目的,检测范围与方法,检测技术路线,排水管道缺陷检测,检查井缺陷检测,排水管道与检查井缺陷评估,混接调查与评估,地下水等外来水入渗调查,污水外渗调查,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,检测与评估目的：,摸清排水口上游管道及检查井缺陷类别、外来水种类、水量大小、评估缺陷等级和雨污混接情况，为管道及检查井缺陷修复和雨污混接治理提供重要依据。,检测范围与方法,：,检测范围的重点是存在问题排水口上游排水管道和检查井。检测由排水口开始，由下游至上游，先干管后支管，应尽可能涵盖排水口服务范围内所有排水管道和检查井。,主要依据,城镇排水管道检测与评估技术规程（,CJJ181,）,。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,检测技术路线：,根据排水管道,主要节点之间或与排水口出水的污染物浓度对比,，快速确定需要检测的排水管道、检查井及需要检测、调查的内容,。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道缺陷检测：,判定排水管道中结构性缺陷和功能性缺陷的类型、位置、数量和状况。结构性缺陷主要包括：脱节、破裂、胶圈脱落、错位、异物侵入等，是导致地下水入渗管道和污水外渗的主要原因；功能性缺陷主要包括：管道内淤泥和建筑泥浆沉积等，不及时清除会影响水体水质和管道排放功能。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,管壁整体开裂,胶圈脱落,接口地下水入渗,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道缺陷检测：,导致排水管道结构性缺陷的原因分析：,第一：管材质量堪忧,塑料管、玻璃钢夹砂管实际仅靠刚度作为质量考核指标；,环刚度是衡量化学建材排水管抵抗外压负载能力的综合参数；,刚度与壁厚的,3,次方成正比；高刚度管失去了柔性管特征；,环柔度（绕曲性）是衡量管材抗变形的能力的指标。,低价中标，施工单位采购管材，质量何以保证？,缺少现场对管材质量检验的制度和方法。,有的城市规定：排水管道必须采用球墨铸铁管！应大大点赞！,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道缺陷检测：,玻璃钢夹砂管挠曲性检测,SN,A,B,6000,9.7,16.2,8000,7.275,12.15,12000,4.85,8.1,规程规定在变形在达到表中数值时，要保持,6,分钟，不得发生任何损坏。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道缺陷检测：,塑料管环柔度检测,当试样在垂直方向外径,de,变形量为外径的,30,时，时立即卸载。试验时管材壁结构的任何部分无开裂。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,德国,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,德国排水管道照片,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道缺陷检测：,导致排水管道结构性缺陷的原因分析：,第二：排水管道施工方法不正确,承插连接违规操作，接口不严密,基础没有起到限位作用,黄沙回填不是好方法,闭水试验要求形同虚设,求一张正确的施工照片,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,回填是保证管道在运行期间道路不会塌陷，柔性管不会变形的前提。,现在借赶工期之名，业主、设计、施工、供货商,“,默契,”,一致：,采用塑料管，或者玻璃钢夹砂管，黄沙回填；,优点是施工速度快、管道阻力小、不用做基础。,这是真的对吗？,由于砂是遇水流动的，一旦管道有渗漏，则就为砂提供了流动路径，砂子就流到管道中，使的管体周围被淘空，影响到管道周围的土体，不但影响管道安全，而且还会对道路安全造成影响，同时，地下水也会大量渗入管道中。,高质量的回填，是保证管道安全的基本保证，而合格的接口又是保证后期管土一体的基本保证。,好的回填，还是采用原土回填，控制好含水率和密实度,。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,管道施工后，严密性如何检查？,闭水试验需要,24,小时以上，时间和水源都是问题，实际中是不做的。,按照德国标准,DIN EN1610,的规定，管道严密性检查可以采用水压法也可采用气压法。气压法检查的主要优点是：检查所需的时间短，一般整个检查过程只需,30min,；成本低；不需试验水源和泄水地点。,这种气压法检查也适合于运行中管道的严密性检查。气压法检查的另外一种形式是真空法，德国实际运用证明对于大口径的管道，采用真空法更合适。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,真空试验,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,高质量排水管道建设“,35,字真经”：,管材质量要牢靠,管材现场一定要抽检，特别是环柔度（挠曲性）,管道基础要托底,基础在承口处做槽，即托底，又限位,管道接口要到位,插口末端画条线；先做井，后装管,沟槽回填要密实,原土回填，重视密实度,严密检查要保证,闭气试验是必经程序，而且雨水管也要做,高质量管道不是敷设出来的，是安装出来的！,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,检查井缺陷检测：,判定检查井的缺陷类型、位置、数量和状况。结构性缺陷包括：井壁破裂、管口连接脱开、井底不完整等；功能性缺陷包括井底淤泥沉积等。,常用的检查井缺陷检测技术包括：闭路电视检测技术、潜望镜检测技术以及人工目测检测技术等。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,德国,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道及检查井结构性缺陷评估：,根据管道存在的结构性缺陷，评估判断管道的损坏程度，并依据评分结果给出管道的修复建议,。,鉴于地下水入渗的危害性，本指南强化了导致入渗缺陷的权重。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道及检查井结构性缺陷评估：,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道及检查井功能性缺陷评估：,根据管道存在的功能性缺陷，评估判断管道功能影响程度，并依据评分结果给出管道的维护建议,。,鉴于积泥对水体的影响，本指南强化了淤积缺陷的权重。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,排水管道及检查井功能性缺陷评估：,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,混接调查与评估：国内首次提出调查的方法,危害：,污水混接进入雨水管道，是雨水排水口旱天和雨天溢流的主要原因。雨水混接进入污水管道，不但占据了污水管道的容量，也会造成污水处理厂雨天因超负荷而溢流。,目的：,主要查清雨水、污水管道非法连接的情况。主要包括：市政污水管道接入市政雨水管道、市政雨水管道接入市政污水管道、市政合流管道接入市政雨水管道、小区等雨水管道接入市政污水管道、小区等污水管道接入市政雨水管道、小区等合流管道接入市政雨水管道等。,混接是排水系统的最大弊病,。分流制不是设计出来的，也不是建设出来的，而是后天管理出来的。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,混接调查与评估：,方法：,综合运用人工调查、仪器探查、水质检测、烟雾实验、染色实验、泵站运行配合等方法，查明调查区域内混接点位置、混接点流量、混接点水质等。,1,）混接点位置判定：资料分析预判，实地开井调查和仪器探查相结合。有下列情况之一可初步判定为有混接现象：,旱天时，雨水管内有水流动；,旱天时，雨水管道化学需氧量（,COD,Cr,）浓度下游明显高于上游；,旱天时，雨水泵站集水井水位较高；,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,雨天时，污水井水位比旱天水位明显升高，或产生冒溢现象；,雨天时，污水泵站集水井水位较高；,雨天时，污水管道流量明显增大；,雨天时，污水管道中化学需氧量（,CODCr,）浓度下游明显低于上游。,2,）混接点流量测定：混接点流量测定宜在流量高峰时段测定，可选择在,AM10:0012:00,或,PM16:0020:00,区间。,3,）混接点水质检测：水质检测项目一般为化学需氧量（,CODCr,）。也可根据不同混接对象所排放的污水特性增加特定因子。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,混接调查与评估：,评估：,分为区域评估和单个混接点评估,1,）区域评估：,调查范围内有,2,个及以上的排水分区时，以单个排水分区进行评估。以混接水量程度来描述区域管网的混接状况。,区域混接程度分为三级：重度混接（,3,级）、中度混接（,2,级）、轻度混接（,1,级。,5.,对主要内容的解读 第三章,排水管道及检查井检测与评估,混接调查与评估：,评估：,分为区域评估和单个混接点评估,2,）,单个混接点评估：按照混接管管径、混接水量、混接水质中任一指标高值的原则来确定。,目前实际调查发现，按照不同方法评估，差异很大。为了确保改造措施的落地和实施有效，所以要求按照高值确定。,5.,对主要内容的解读 第三
