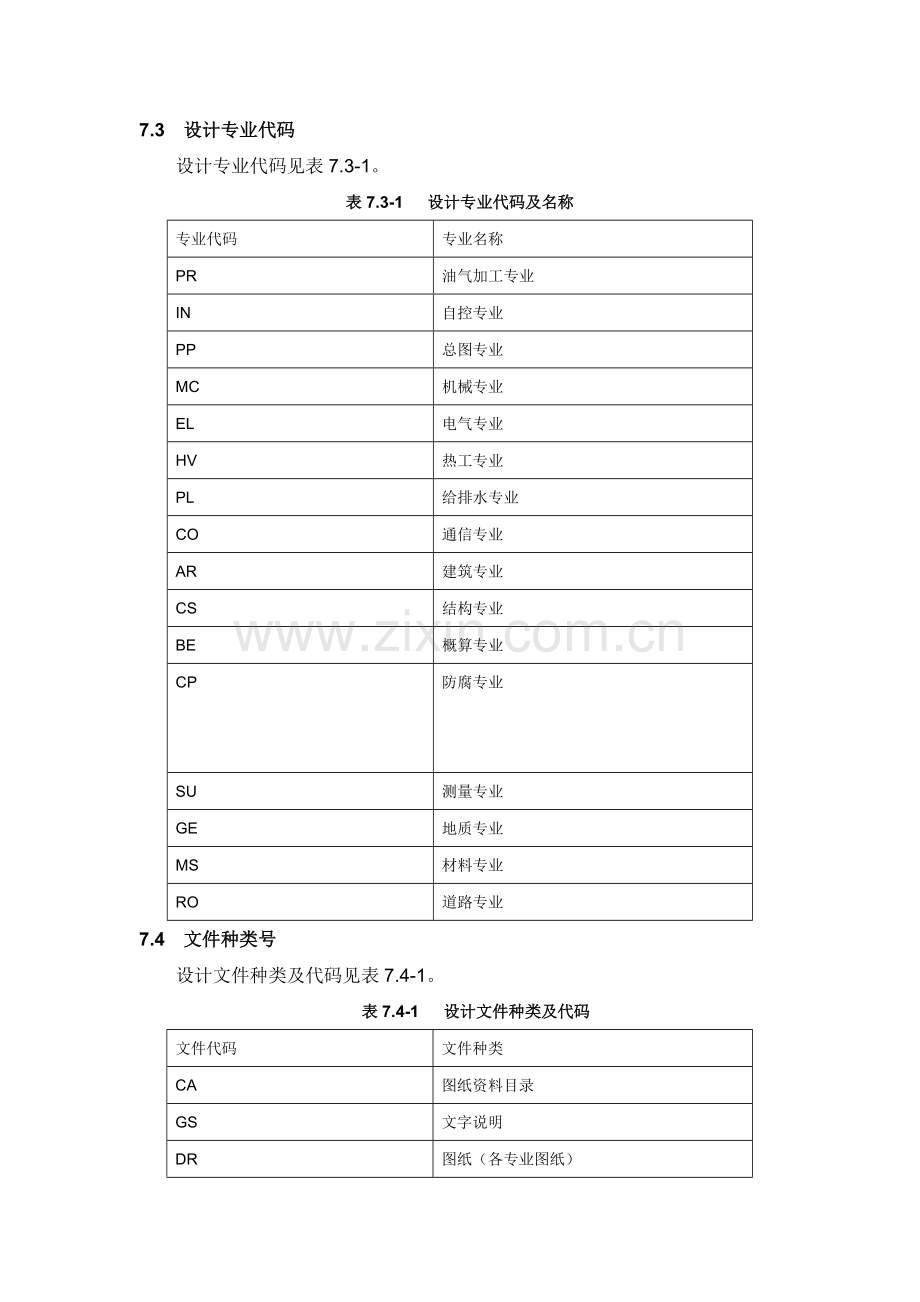

7.3 设计专业代码设计专业代码见表7.3-1。表7.3-1 设计专业代码及名称专业代码专业名称 PR 油气加工专业 IN 自控专业 PP 总图专业 MC 机械专业 EL 电气专业 HV 热工专业 PL 给排水专业 CO 通信专业 AR 建筑专业 CS 结构专业 BE 概算专业 CP 防腐专业 SU 测量专业 GE 地质专业 MS 材料专业 RO 道路专业 7.4 文件种类号设计文件种类及代码见表7.4-1。表7.4-1 设计文件种类及代码文件代码文件种类 CA 图纸资料目录 GS 文字说明 DR 图纸（各专业图纸） EL 设备表 ML 材料表 PD 工艺管线说明表 LL 工艺管线规格表 IC 仪表计算数据表 SP 设备技术规格书 DS 设备数据表 CAL 计算书 CO 变更单 MAL 操作手册 MR （采购）需求单 CL 电缆表 OT 其它表格 TDR 文件清单 DB 设计基础 CED 因果图 TL 节点表 PH 原理 EC 股概算报告 TR 技术规定 7.5 文件编号举例以下所示为天然气处理厂脱硫脱碳装置（1）油气加工专业第1张图纸。 BBPF – 60A1/A2 –11 PR (1) -DR- 01 ① ② ③ ④ ⑤ ⑥ ⑦ 其中： ①巴格德雷合同区域第二天然气处理厂 ②60A1：天然气处理厂—A1标段 60A2：天然气处理厂—A2标段 ③脱硫脱碳装置的单元号为1100单元。 ④加工专业的专业代码。 ⑤第“1”套脱硫脱碳装置。 ⑥图纸类文件的文件种类号。 ⑦第1张图纸。特别说明： 1）以上示例为A1标段、A2标段中完全相同的主体工艺装置（脱硫脱碳、脱水、脱烃装置）的文件编号说明，对于两个标段内共有的装置或系统（如总图、给排水系统等），同时使用相同的图纸，文件编号与以上示例相同，但在说明书和相应的图纸中体现各部分的内容。 2）对于A1标段和A2标段中各自独立的装置，其文件编号的子项目号只体现所在标段的子项目号，其他编制格式同以上示例。 8 说明书和图纸的格式 8.1 说明书正文编排格式要求 8.1.1 章节编排及格式说明书章节编排要求见表8.1-1。表8.1-1 说明书章节编排要求名称编号示例字体(西文) 字号格式备注章 1 宋体（Times New Roman）小三号左对齐加粗节 1.1 宋体（Times New Roman）四号左对齐加粗条 1.1.1 宋体（Times New Roman）小四号左对齐加粗款 1.1.1.1 宋体（Times New Roman）小四号左对齐必要时使用项 1）宋体（Times New Roman）小四号首行缩进2字符小项（1）宋体（Times New Roman）小四号首行缩进2字符小小项 a 宋体（Times New Roman）小四号首行缩进2字符必要时使用备注 ① 宋体（Times New Roman）五号注：①章（节、条、款）号与章（节、条、款）名称间空两格，如“4.1.1.2 说明书”； ②表格或图片有多条备注时，应保持备注编号对齐。 8.1.2 文章格式文章格式要求如表8.1-2。表8.1-2 文章格式要求类别字体字号行间距字符缩进对齐方式备注目录标题宋体（Times New Roman）四号 1.5倍行距无居中对齐目录正文宋体（Times New Roman）小四号 1.5倍行距一级目录：无二级目录：首行缩进2字符左对齐章宋体（Times New Roman）小三号 1.5倍行距无左对齐加粗节宋体（Times New Roman）四号 1.5倍行距无左对齐加粗条宋体（Times New Roman）小四号 1.5倍行距无左对齐加粗款宋体（Times New Roman）小四号 1.5倍行距无左对齐正文宋体（Times New Roman）小四号 1.5倍行距首行缩进2字符左对齐表格标题宋体（Times New Roman）五号 1.5倍行距无居中对齐位于表格上方字体加粗表格内容宋体（Times New Roman）五号单倍行距无左对齐或居中对齐表格备注宋体（Times New Roman）五号单倍行距与表格对齐与表格对图片标题宋体（Times New Roman）五号 1.5倍行距无居中对齐位于图片下方字体加粗图片备注宋体（Times New Roman）五号单倍行距与图片对齐与图片对齐注：①通过表格属性指定表格“最小行高”、“0.7cm”，表格边框均采用1/2磅线宽； ②表格或图片有多条备注时，保持第一行与表格或图片对齐的同时，应保持备注编号对齐； ③表格占用两页或多页时，应设置在表格工具栏中勾选“标题行重复”； ④表格（图片）号与表格（图片）名称间空两格，如“表8.1-1 说明书章节编排要求”； 8.2 制图软件及图幅 8.2.1 图纸的格式 8.2.1.1 各专业制图采用AutoCAD 2006及以上版本软件作图，加工、给排水、热工和仪表专业的PID图采用PIW软件绘制，加工、给排水、热工专业采用Autocad软件进行设备建模和三维配管； 8.2.1.2 各专业不需带比例的设计图纸（如流程图等）应采用A2号图纸绘制，设备平、竖面布置图、管道平面布置图、总平面布置图等需要带比例的图纸在A2号图无法表示清楚时，可以采用A1号图纸。原则上不能采用A0号图，如果确实需要采用A0号图纸需要向设计经理进行汇报，得到批准后方可进行绘制。A0 841x1189 A1 594x841 A2 420x594 A3 297x420 A4 210x297 8.3 图面规定 8.3.1 图面中英文字体规定各类勘察设计图纸中字型统一采用TKMHZTXT.SHX（中文）和TKMTXT.SHX（西文）（两个字型文件为新字体，中英文高度相同，见附件12。不包括角图章中字体。俄文采用CPESWRHZTXT.SHX。 8.3.2 图面字体大小规定各类勘察设计图纸图面中的文字大小应遵循下面规定： 1）图纸图面上的重要标注信息（如各专业设备名称、编号标注等）字体高度4.5mm，宽高比例0.8。 2）图纸图面上的说明备注文字以及竖向标高字体高度4mm，宽高比例0.8。 3）图纸图面上的尺寸标注中字体以及云线内标注的字体高度3mm，宽高比例0.8。 4）工艺专业的流程图中的管线编号、阀门编号、标注说明的字体高度3mm，宽度比例0.8；仪表位号、逻辑运算符号的字体高度3.0mm，宽高比0.65；流程图中表示介质进出的箭头中的相关图号的字体高度2.5mm，宽度比例0.70；流程图中设备参数标注内容字体高度3mm，宽度比例0.8。 5）角图章（包括倒图章）中的字体及字体大小规定原则见表8.3-1。表8.3-1 角图章（包括倒图章）中各栏字体尺寸参数项目字高宽高比例备注单位名称栏分公司名称中文 3.0 0.8 字体采用：黑体英文 3.0 0.8 字体采用：黑体公司设计勘察证书号中文 1.5 0.8 字体采用：黑体英文 1.5 0.8 字体采用：黑体项目名称栏 3.0 0.8 视工程名称长短可适当缩小字体大小。字体采用：黑体单元名称栏 2.5 0.8 字体采用：黑体签署栏 2.0 0.8 字体采用：黑体专业及项目号栏 2.5 0.8 字体采用：黑体倒图章栏 3.5 0.8 字体采用：黑体实际绘图中部分可能与上表中不一致，具体详见附件13中角图章中字体有关规定。 6）测量专业图面上字体大小应遵循《1：500 1：1000 1：2000地形图图式》（GB/T20257.1）中的规定。 8.4 制图线型规定各专业制图线型规定除执行《石油天然气工程制图标准》（SY/T 0051）、《房屋建筑制图统一标准》（GB-T50001）、《总图制图标准》（GB/T50103）以及《岩石工程勘察制图标准》（SY/T0051）外，各专业图纸还应执行以下的规定。 8.4.1 工艺专业制图线型规定工艺专业（包括加工、给排水、热工专业）制图线型设置应执行表8.4-1中规定。表8.4-1 工艺专业制图线型规定参数表项目线型宽度建议颜色管线线路图中管线 CONTINUOUS 0.8 红色主工艺线，施工图配管（地面上部分） CONTINUOUS 0.6 红色或黄色施工图配管（埋地管线） X2 0.6 红色或黄色线路图中各种图例（阀室、隧道洞口、锚固法兰、套管、压重块） CONTINUOUS 0.4 黄色次工艺线，设备平面布置图中的设备轮廓线 CONTINUOUS 0.35 绿色或洋红色 P&ID图中设备轮廓线、仪表线 CONTINUOUS 0.18 白色中心线 DASHDOT 0.18 白色仪表电信号线 DASHED 0.18 白色 P&ID图中仪表数据内部组态线 FENCELINE1 0.18 白色设计云线* ACAD_ISO02W100 0.6 白色 *注：设计云线采用多义线，各专业科室设计云线均采用该规定的参数。 8.4.2 自控专业制图线型规定自控专业制图线性设置应执行表8.4-2中规定。表8.4-2 自控专业制图线型规定参数表项目线型宽度建议颜色建筑房间底图保持原有线型/颜色全部调整为8号或9号颜色 0.05 仪表设备图 CONTINUOUS 0.1 白色工艺设备平面布置图形保持原有线型/颜色全部调整为8号或9号颜色 0.05 白色图中探头设备图形 CONTINUOUS 0.1 白色现场仪表、接线箱、中间端子柜图形 CONTINUOUS 0.1 白色仪表电缆 CONTINUOUS 0.1 红色接地电缆 CONTINUOUS 0.05 绿色设备图形 CONTINUOUS 0.05 白色供风管线 CONTINUOUS 0.6 黄色材料栏横向 CONTINUOUS 0.5 同工艺材料栏竖向 CONTINUOUS 0.3 同工艺总图背景图形保持原有线型/颜色全部调整为8号或9号颜色 0.05 电缆桥架线 CONTINUOUS 0.3 白色电缆桥中心线 CENTER2 0.05 白色仪表标注线下标/指示线 CONTINUOUS 0.15/0.05 白色工艺平面背景图保持原有线型/颜色全部调整为8号或9号颜色 0.05 仪表桥架、电缆沟 CONTINUOUS 0.3 白色仪表风管 CONTINUOUS 0.25 白色仪表标注线下标/指示线 CONTINUOUS 0.15/0.05 绿色 8.4.3 通信专业制图线型规定通信专业制图线性设置应执行表8.4-3中规定。表8.4-3 通信专业制图线型规定参数表项目线型宽度建议颜色电缆敷设图中电缆走向 CONTINUOUS 0.8 红色建筑内电缆布线走向 CONTINUOUS 0.6 红色设备平面布置图中的设备轮廓线 CONTINUOUS 0.5 绿色或洋红色通信安装图 CONTINUOUS 0.1 白色电缆桥架线 CONTINUOUS 0.3 白色中心线 DASHDOT 0.18 白色系统图中不属本设计范围内 DASHED 0.18 白色注：①总图提的总平面图资料中，全部线型应为0.1宽度的细线； ②建筑提的建筑平面图资料中，所有建筑单体的线型全部应为0.1宽度的细线。 8.4.4 供配电专业制图线型规定供配电专业制图线型设置应执行表8.4-4中规定。表8.4-4 供配电专业制图线型规定参数表项目线型宽度建议颜色系统接线图，动力、照明接线图、电力线路等 CONTINUOUS 系统接线图，动力、照明接线图，电力线路等 DASHED 接地线避雷线注：①上述线形除特别说明外，线形均按照“电力专业图例、文字符号”规定执行，并根据相关设计进行实时修改。 ②系统接线图、接地线、避雷线均为外挂软件定制，不做宽度、颜色要求。 ③上游专业提供的图纸一律按照0.2线宽设置，线形不作更改。 8.4.5 测量专业制图线型规定测量专业制图线型规定除执行《1:500 1:1000 1:2000 地形图图式》（GB/T 20257.1）外，还应执行以下规定。 1）线路中线线型为实线，线宽0.8（任何地形图）； 2）纵断面图洪水位线，线型X2，线宽0.1。 8.4.6 总图专业制图线型规定总图专业制图的线型根据图纸功能应执行《总图制图标准》GB/T50103表2.1.2的规定外。还应执行表8.4-5中的规定。表8.4-5 总图专业制图线型规定参数表项目线型宽度mm 备注建筑外墙轴线 CONTINUOUS 0.8 独立主要露天设备 CONTINUOUS 0.5 装置区边界线 ACAD_IS005W100 0.8 道路边线 CONTINUOUS 0.3 道路中心线 ACAD_IS004W100 0 围墙 FENCELINE1或者见图例 0.3 等高线 CONTINUOUS 0.5 在0.5m或者1.0m时候填挖零线 ACAD_IS010W100 0.5 8.4.7 建筑专业制图线型规定建筑专业制图线性规定除执行《房屋建筑制图统一标准》（GB-T50001）外，还应执行表8.4-6中的规定。表8.4-6 建筑专业制图线型规定参数表图层名称线型、线宽颜色备注 DOTE DOTE 0.1 1号色轴线 BALCONY CONTINUOUS 0.2 6号色阳台 COLUMN CONTINUOUS 0.5 9号色柱子 WINDOW CONTINUOUS 0.2 4号色门窗、墙洞 AXIS CONTINUOUS 0.2 3号色轴标 GROUND CONTINUOUS 0.2 2号色散水 WALL CONTINUOUS 0.5 9号色墙线 CURTWALL CONTINUOUS 0.2 4号色幕墙 WALL-MOVE CONTINUOUS 0.2 6号色隔墙 WALL-PARAPET CONTINUOUS 0.2 6号色矮墙 ROOF CONTINUOUS 0.2 4号色屋顶 STAIR CONTINUOUS 0.2 2号色楼梯 LVTRY CONTINUOUS 0.1 6号色洁具 LATRINE CONTINUOUS 0.1 6号色卫生隔断 RAIL CONTINUOUS 0.2 163号色栏杆 HANDRAIL CONTINUOUS 0.2 3号色扶手 AXIS_TEXT CONTINUOUS 0.2 7号色轴文 PUB_DIM CONTINUOUS 0.2 3号色尺寸标注 DIM_ELEV CONTINUOUS 0.2 3号色标高 DIM_COOR CONTINUOUS 0.2 3号色坐标 DIM_IDEN CONTINUOUS 0.2 3号色索引符号 DIM_LEAD CONTINUOUS 0.2 3号色引出标注 DIM_SYMB CONTINUOUS 0.2 3号色符号 PUB_TEXT CONTINUOUS 0.2 7号色说明文字 PUB_TAB CONTINUOUS 0.2 7号色表格 PUB_HATCH CONTINUOUS 0.2 8号色填充图案 WINDOW_TEXT CONTINUOUS 0.2 7号色门窗编号 S_BLOCK CONTINUOUS 0.2 7号色剖切块 S_WALL CONTINUOUS 0.5 9号色剖切墙线 S_WINDOW CONTINUOUS 0.2 4号色剖切窗线 S_STAIR CONTINUOUS 0.5 9号色剖切楼梯线 E_FLOOR CONTINUOUS 0.2 4号色立面楼层分隔线 E_LINE CONTINUOUS 0.2 7号色立面可见线 E_WINDOW CONTINUOUS 0.2 4号色立面门窗 E_STAIR CONTINUOUS 0.2 2号色立面楼梯 E_BLOCK CONTINUOUS 0.2 7号色立面块细线 CONTINUOUS 0.1 5号色看线、图例线等立面轮廓 CONTINUOUS 0.7 151号色建筑立面轮廓地平线 CONTINUOUS 1.0 150号色立面、剖面地坪注：除上述图层要求外，还应满足以下要求： ①墙线、主要轮廓线、剖切符号线：粗实线，线宽0. 5。 ②其他线、可见轮廓线：实线。线宽0.2。 ③看线、图例线：细实线，线宽0.1。 ④中心线、对称线：点画线，线宽0.05。 8.4.8 结构专业制图线型规定结构专业制图线型除应执行《建筑结构制图标准》（GB/T50105）外，还应执行表8.4-7中规定。表8.4-7 结构专业制图线型规定参数表名称线宽颜色实线粗 0.7 红中 0.35 黄细 0.18 白虚线粗 0.7 红中 0.35 黄细 0.18 白单点长画线粗 0.7 红细 0.18 白双点长画线粗 0.7 红细 0.18 白折断线 0.18 白波浪线 0.18 白 8.4.9 机械专业制图线型规定机械专业制图线型设置应执行表8.4-8中规定。表8.4-8 机械专业制图线型规定参数表项目线型宽度建议颜色制_粗实线 CONTINUOUS 0.5 红制_细实线 CONTINUOUS 0.25 绿制_标注 CONTINUOUS 0.25 绿制-中心层 CENTERX2 0.25 绿制_虚线 CONTINUOUS 0.25 绿制-设备剖面线 CONTINUOUS 0.25 绿制-基础剖面线 CONTINUOUS 0.25 绿制_焊缝 CONTINUOUS 0.25 绿 8.4.10 阴保专业制图线型规定阴保专业制图线型设置应执行表8.4-9中规定。表8.4-9 阴保专业制图线型规定参数表项目线型宽度建议颜色阴极保护电缆黄色注：以上为专用的“阴极保护电缆线型”。直线线型均为Balayer，两端长线端线长为10，短线端线长为5，十字叉符号线长为4，线形比例均为1。字母“CP”字体为CPESWHZTXT，高度为3，宽度比例为0.75。 8.5 尺寸标注规定 8.5.1 尺寸标注的计量单位尺寸的计量单位规定如下： 1）线路应用km或m； 2）坐标应用m； 3）标高应按m； 4）其余宜用mm计量。 8.5.2 尺寸标注规定图样上的尺寸包括：尺寸界线、尺寸线和尺寸数字，样图见图8.5-1所示。图8.5-1 尺寸标注示意图（一）尺寸标注具体规定如下：尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。图样轮廓线可用作尺寸界线。尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸线。尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。尺寸数字应依据其注写方向注写在靠近尺寸线上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写，见图8.5-2。图8.5-2 尺寸标注示意图（二）图样上的尺寸单位，除标高及总平面可按m为单位外，其他必须以mm为单位。尺寸数字字体及字体大小执行本规定8.3节中规定。 8.5.3 标高标注规定标高应用标高符号或英文缩写加上数字进行表示。标高符号应按照表8.5 -1规定绘制。表8.5-1 标高符号标高符号应用细实线绘制。如图8.5-3中的(a)；如受标注位置限制，可按图8.5-3中的(b)所示的形式绘制；标高符号的具体画法见图8.5-3中的(c)所示：标高数字应注写在标高符号右边。图8.5-3 标高符号标高符号的尖端，应指至被注的高度或其引出线上；尖端可向下，也可向上，见图8.5-4。图8.5-4 标高指向英文缩写应按表8.5-2的规定采用。例如：T.O.PL.EL.42.00，B.O.P.EL.2.40等。表8.5-2 英文缩写序号项目符号 1 一般标高 EL. 2 顶部标高 T.EL. 3 中心标高 C.EL. 4 底部标高 B.EL. 标高的数字应以m为单位，注写到小数点后第二位，必要时注写到第三位。零点标高应注写为±0.00，标高数字前应标注正、负号(正号可以省略)，如：4.50，-3.50等。机械专业标注执行《机械制图图样画法视图》（GB/T 4458.1）中的规定。 8.6 角图章本项目施工图设计统一用角图章及图框示例详见附件12，制定了各标段的PFD\PID\UID图和装置设备平、竖面布置图等的角图章和图框示例。其他专业不同类型图纸参照此进行指定（单管图角图章另行规定）。同时根据分公司的相关签署规定，不同类型的图纸的签署层次不完全相同，各专业根据具体情况制定。 8.7 修改标识各专业的图纸应采取云图的方式标记出本版次图纸与上一版次图纸的变化情况，并在云图上标记出本版次的版次号，版次号外以三角形圈裹。云图统一采用AutoCAD的“_revcloud”（快捷命令上为“修订云线”）命令进行绘制，绘制时的“弧长”值统一采用5。图纸上云图修订表示方法示例见附件14。 8.8 备注 8.8.1 各专业图纸的备注位置在图纸中可明确指定位置时，在该位置附近以NOTE X表示，“X”为备注的编号，该编号应与图面下方进行的备注编号一致。备注原则上只能写在备注栏，不得写在图面上的其它位置。图纸上备注表示方法示例见附件14. 8.8.2 应备注出对配管的特殊安装要求，如安装距离要求、不能形成袋状、安装在高点或低点、自流、就地仪表面板的面向要求等。 8.9 设备参数标识 8.9.1 加工、热工、给排水专业的流程图中不列设备规格表，设备标号和参数统一标注在设备图形的正上方，标注格式要求如下： 8.9.2 设备参数标注内容要求如下，各专业的标注内容可根据设备的具体情况进行适当调整，但原则是应标注出其主要的规格和主要参数.见表现8.9-1。表8.9-1 主要设备标注内容序号设备类型标注内容 1 塔外形尺寸、塔盘层数（或填料高度、填料分段情况）及型式、设备材质、保温要求、主要设计条件（温度、压力等） 2 炉、热交换器外形尺寸、换热面积、额定热负荷、设备材质、保温要求、主要设计条件 3 压力容器外形尺寸、主要设计条件、设备材质、保温要求 4 常压储罐外形尺寸、主要设计条件、设备材质、保温要求 5 压缩机流量、排气压力、轴功率、类型（如离心、往复、螺杆等） 6 橇装设备外形尺寸、主要设计条件、设备材质、保温要求 7 机泵流量、扬程、轴功率、类型（如离心、往复、螺杆等） 8 过滤器外形尺寸、过滤量、过滤效率、主要设计条件 9 火炬外形尺寸、放空量、设备材质 10 坑、池外形尺寸、有效容积 11 安全阀阀门编号、定压、口径、安全阀放空型式（如全量放空、火灾或热膨胀） 8.9.3 PID图图例符号本工程中统一的工艺、仪表图例符号见附件15。 9 施工图设计的深度要求各专业设计图纸和开料深度要满足施工图文件编制要求。 10 版次设计规定本项目设计工作中，正式文字图纸资料及专业间交付资料的版次设计按照《文件管理手册》的版次规定执行。 11 签署规定本项目设计工作中，正式文字图纸资料及专业间交付资料的签署严格按照分公司签署规定（技术质量部发布的《技术文件编制和签署规定》（2008年修订版）执行。在勘察设计文件资料图纸目录中填写清楚各文件、资料、图纸的有效版次。并应编制发布提交业主的施工图设计文件总目录，该目录在整个施工过程中同时作为设计文件版次动态管理文件。本工程施工图设计文件的签署参照下表：设计阶段文件名称设计 / 编制校对审核审定设计经理项目经理核准项目总工总工程师总经理备注施工图设计目录、分目录、总分目录 √ √ √ 总目录、合总目录 √ √ √ √ √ 总说明书 √ √ √ √ √ √ √1）其它专业说明书 √ √ √ √ √3）计算书 √ √ √ √ √3）设备（汇总）表 √ √ √ √ √ 技术规格书 √ √ √ √ 4）材料（汇总）表 √ √ √ 全厂总平面图 √ √ √ √ √ √ √ 站场、阀室总平面图 √ √ √ √ √ 站场的工艺管道仪表流程图、设备、装置平竖面图、管道平竖面图 √ √ √ √ 系统图、原理图 √ √ √ √ 布置图、主接线图 √ √ √ √8）主要建构筑物平面、立面、剖面图 √ √ √ √ √9) 设备总图 √ √ √ √ √3) 结构布置图、基础图 √ √ √ √ 穿、跨越平立面、纵断面图 √ √ √ √ 厂、站、库地形图 √ √ √ √ 线路平面图、纵断面图 √ √ √ √ 勘探点平面位置图 √ √ √ √ 水土分析资料 √10） √ √ 施工图设计工程地质详勘报告 √ √ √ √ 工程地质剖面图 √ √ √ 详细勘察报告封面 √ √ √ √ √6）其它各类图 √ √ √ 预算书封面 √ √ √ √ √ √ √ 总预算表 √ √ √ √ 预算第二签署页 √ √ √ 注： 1）未设项目总工的小型项目，不签此栏； 2）机械专业初步设计计算书，审核、审定可由同一人签署； 3）三类压力容器的计算书、总图、技术规格书、施工图说明书，应签署到核准（压力容器技术负责人）； 4）有资料交付的专业应会签； 5）由勘察项目经理签署； 6）勘察报告封面为勘察副总师； 7）概算负责人。 8）仅限电气专业； 9）以建筑为设计经理的工程； 10）签署人为分析人。
