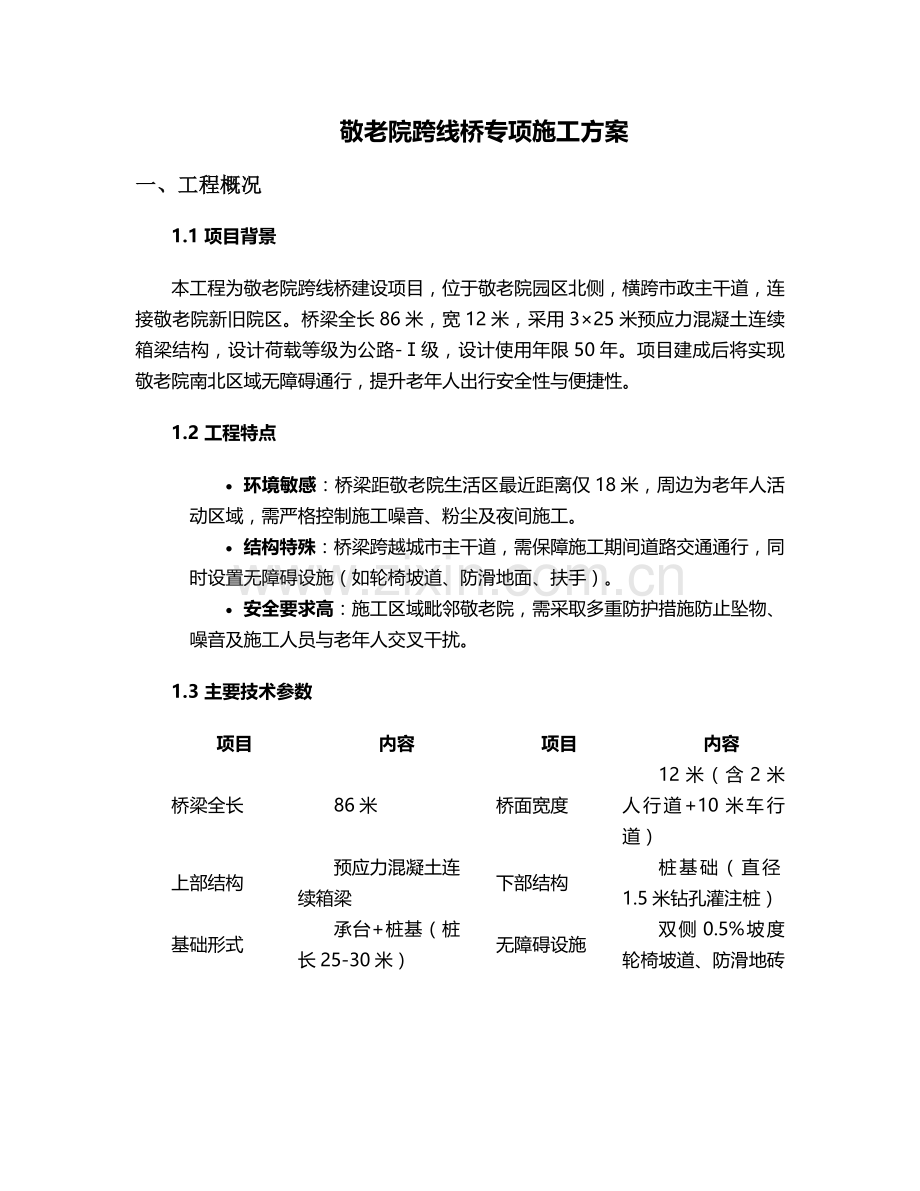

敬老院跨线桥施工方案.doc

敬老院跨线桥专项施工方案
一、工程概况
1.1 项目背景
本工程为敬老院跨线桥建设项目，位于敬老院园区北侧，横跨市政主干道，连接敬老院新旧院区。桥梁全长86米，宽12米，采用3×25米预应力混凝土连续箱梁结构，设计荷载等级为公路-Ⅰ级，设计使用年限50年。项目建成后将实现敬老院南北区域无障碍通行，提升老年人出行安全性与便捷性。
1.2 工程特点
· 环境敏感：桥梁距敬老院生活区最近距离仅18米，周边为老年人活动区域，需严格控制施工噪音、粉尘及夜间施工。
· 结构特殊：桥梁跨越城市主干道，需保障施工期间道路交通通行，同时设置无障碍设施（如轮椅坡道、防滑地面、扶手）。
· 安全要求高：施工区域毗邻敬老院，需采取多重防护措施防止坠物、噪音及施工人员与老年人交叉干扰。
1.3 主要技术参数
项目
内容
项目
内容
桥梁全长
86米
桥面宽度
12米（含2米人行道+10米车行道）
上部结构
预应力混凝土连续箱梁
下部结构
桩基础（直径1.5米钻孔灌注桩）
基础形式
承台+桩基（桩长25-30米）
无障碍设施
双侧0.5%坡度轮椅坡道、防滑地砖
二、施工部署
2.1 施工总体流程
前期准备→基础施工→下部结构施工→上部结构施工→桥面系及附属工程→验收与移交
· 关键节点控制：桩基施工（30天）、支架搭设（20天）、箱梁浇筑（分3段，每段7天）、桥面系施工（15天）。
2.2 施工分区与时间规划
· A区（桩基及承台施工）：K0+000-K0+086，工期45天，采用钻孔灌注桩工艺，配备2台旋挖钻机。
· B区（箱梁施工区）：支架法现浇施工，分左幅、右幅同步推进，单幅工期35天，设置全封闭防护棚。
· C区（桥面及附属工程）：含防撞护栏、防滑地砖铺设、照明及监控系统安装，工期20天。
2.3 资源配置
· 人员：项目经理1人、专职安全员3人（含1名敬老院协调专员）、施工班组80人（分两班制，昼间6:00-18:00）。
· 机械：旋挖钻机2台、汽车泵1台、静音发电机1台（备用）、雾炮机4台、低噪音液压破碎锤1台。
· 材料：采用C50高性能混凝土（减少水化热）、改性沥青（降低桥面噪音）、防滑耐磨地砖（摩擦系数≥0.8）。
三、主要施工方法
3.1 基础施工（低噪音、低振动专项措施）
3.1.1 钻孔灌注桩施工
· 设备选型：采用液压驱动旋挖钻机（噪音≤75dB），配备隔音罩及振动阻尼装置。
· 施工工艺：
1. 护筒埋设：采用GPS定位，护筒高出地面50cm，防止泥浆外溢；
2. 泥浆循环：设置三级沉淀池，泥浆经处理后回用，严禁直接排放；
3. 钻进控制：避开老年人午休时间（12:00-14:30），钻进速度≤1.5m/min，每桩施工完成后及时清运钻渣。
3.1.2 承台施工
· 采用“逆作法”开挖，基坑周边设置钢板桩支护（长度6米），顶部设置2米高防护栏杆及防尘密目网；
· 混凝土浇筑选用低坍落度（160±20mm）配合比，采用溜槽入模减少冲击噪音，振捣时间控制在20-30秒/点。
3.2 上部结构施工（支架与模板工程）
3.2.1 支架搭设
· 支架体系：采用盘扣式满堂支架（立杆间距0.6×0.6米，横杆步距1.2米），地基采用20cm厚C20混凝土硬化+土工布隔离层；
· 防护措施：支架外侧设置3米高防坠网（网眼≤5cm），顶部满铺2cm厚木板+1.2米高防护栏杆，防止工具坠落。
3.2.2 箱梁浇筑
· 分阶段施工：分3段浇筑（每段28米），采用“斜向分段、水平分层”工艺，每层厚度≤30cm；
· 温控措施：混凝土内预埋温度传感器（测温频率1次/2小时），当内外温差＞25℃时启动喷淋养护系统，养护期延长至14天。
3.3 桥面系施工（无障碍与降噪专项措施）
· 防滑处理：人行道采用20mm厚通体砖（表面拉毛处理，摩擦系数≥0.8），车行道采用SMA改性沥青（构造深度≥0.8mm）；
· 降噪设计：桥面排水槽采用“消音式”U型槽（内置吸音棉），护栏设置5cm厚EVA缓冲层（降低车辆撞击噪音）；
· 无障碍设施：双侧设置0.5%坡度轮椅坡道，坡道起点、终点及转弯处设置1.2米宽平台，扶手采用Φ50mm防滑不锈钢管（高度0.85米）。
四、敬老院专项防护措施
4.1 低噪音施工控制
· 时间限制：每日施工时间为6:00-18:00，禁止夜间（22:00-次日6:00）及午休时段（12:00-14:30）施工；
· 设备降噪：破碎机、切割机等设备安装隔音罩，空压机设置隔音棚（降噪量≥25dB），运输车辆限速5km/h并禁止鸣笛；
· 监测要求：在敬老院围墙处设置噪音监测点（每日8:00、14:00、16:00监测），确保昼间噪音≤55dB。
4.2 低粉尘控制
· 湿法作业：钻孔、切割作业时同步开启雾炮机（覆盖率100%），弃土堆场采用防尘网（2000目）全覆盖并每日洒水3次；
· 运输管理：渣土车必须覆盖篷布（密闭率100%），出场前冲洗轮胎（设置三级洗车平台）；
· 空气监测：PM10日均值≤0.5mg/m³，超标时立即停工并采取加强洒水、覆盖等措施。
4.3 安全隔离与防护
· 物理隔离：沿施工区域与敬老院边界设置2.5米高彩钢板围挡（内置吸音棉），围挡顶部安装LED警示灯带（夜间常亮）；
· 防坠措施：支架顶部每10米设置一道安全平网，作业层满铺脚手板，工具用防坠链固定；
· 人员管理：施工人员统一佩戴蓝色安全帽及反光背心，严禁擅自进入敬老院区域；在围挡外侧设置“老年人安全通道”（宽2米，地面贴黄色警示标识）。
4.4 应急保障
· 医疗联动：与敬老院医务室签订《应急救护协议》，配备担架、急救箱（含降压药、速效救心丸等老年人常用药品）；
· 疏散预案：施工前组织敬老院 staff 进行防坠物、火灾应急演练，每半月开展1次联合巡查；
· 备用电源：配备200kW静音发电机，确保停电时施工区域照明及排水系统正常运行。
五、质量与安全保证措施
5.1 质量管理体系
· 标准依据：严格执行《公路桥涵施工技术规范》（JTG/T F50-2011）、《无障碍设计规范》（GB50763-2012）；
· 关键控制点：
o 桩基：桩身完整性检测（100%低应变检测，20%声波透射法）；
o 箱梁：预应力张拉应力偏差≤±5%，孔道压浆饱满度≥95%；
o 桥面：防滑地砖空鼓率≤2%，扶手安装垂直度偏差≤3mm/m。
5.2 安全管理措施
· 三级安全教育：施工人员进场前培训（含敬老院安全专项内容），考核合格后方可上岗；
· 每日安全交底：作业前由班组长针对当日任务进行风险告知（如“高处作业必须系双钩安全带”）；
· 隐患排查：安全员每日巡查不少于4次，重点检查支架稳定性、临边防护及消防器材（每50米设置1组灭火器）。
5.3 环保与文明施工
· 垃圾分类：设置“可回收/不可回收/危废”垃圾桶，废机油、油漆桶由专业单位回收；
· 扬尘控制：施工区域PM10浓度实时监测（超标自动报警），配备移动雾炮车1台；
· 植被恢复：施工完成后对临时用地进行绿化恢复（种植乔木30株、灌木50㎡）。
六、施工进度计划
施工阶段
起止时间
工期（天）
关键任务
前期准备
第1-7天
7
图纸会审、围挡搭设、设备进场
桩基施工
第8-37天
30
12根钻孔灌注桩（含检测）
下部结构施工
第38-57天
20
承台、墩柱浇筑
支架及箱梁施工
第58-92天
35
支架搭设、钢筋绑扎、混凝土浇筑
桥面系施工
第93-107天
15
沥青铺装、栏杆及无障碍设施安装
验收与移交
第108-110天
3
分部分项验收、资料归档
七、结论
本方案通过优化施工工艺（如低噪音设备、分阶段施工）、强化防护措施（全封闭围挡、防坠网）及严格管理（时间限制、实时监测），可实现敬老院周边“零干扰、低影响、高安全”施工目标。施工期间将定期与敬老院管理方沟通（每周召开协调会），根据老年人作息动态调整作业计划，确保项目高质量、安全有序完成。
注：本方案未尽事宜需严格遵循《公路桥涵施工技术规范》（JTG/T F50-2011）、《养老机构服务安全基本规范》（GB 38600-2019）及地方住建部门相关规定。
