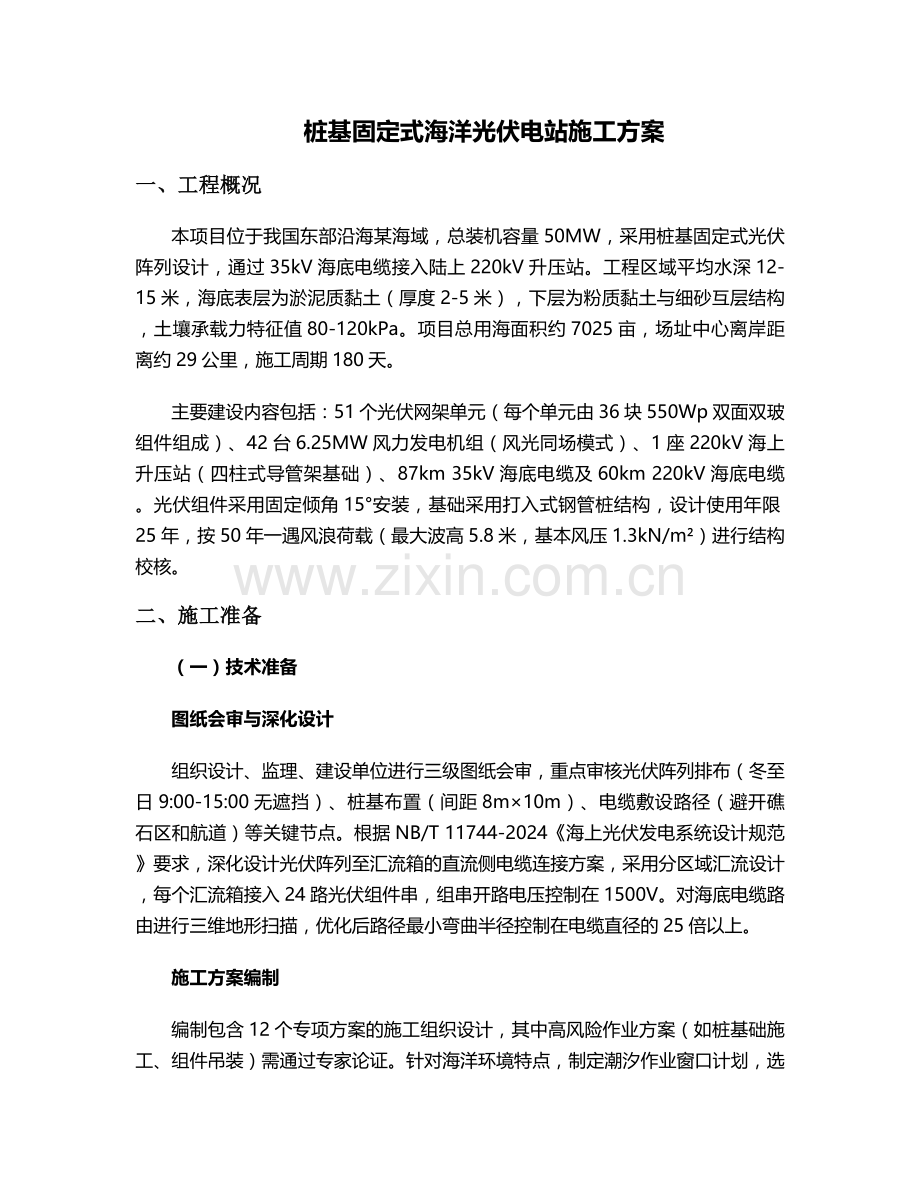

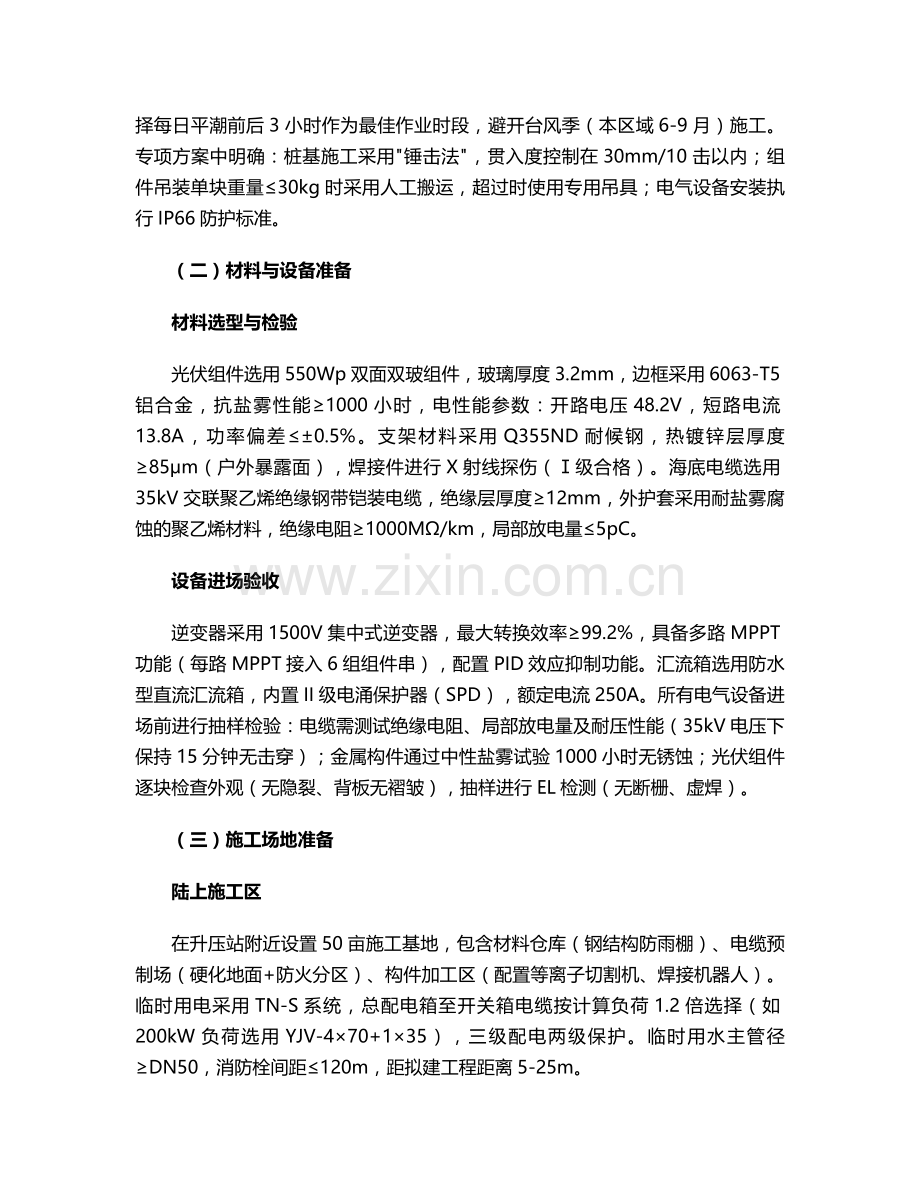

桩基固定式海洋光伏电站施工方案 一、工程概况 本项目位于我国东部沿海某海域,总装机容量50MW,采用桩基固定式光伏阵列设计,通过35kV海底电缆接入陆上220kV升压站。工程区域平均水深12-15米,海底表层为淤泥质黏土(厚度2-5米),下层为粉质黏土与细砂互层结构,土壤承载力特征值80-120kPa。项目总用海面积约7025亩,场址中心离岸距离约29公里,施工周期180天。 主要建设内容包括:51个光伏网架单元(每个单元由36块550Wp双面双玻组件组成)、42台6.25MW风力发电机组(风光同场模式)、1座220kV海上升压站(四柱式导管架基础)、87km 35kV海底电缆及60km 220kV海底电缆。光伏组件采用固定倾角15°安装,基础采用打入式钢管桩结构,设计使用年限25年,按50年一遇风浪荷载(最大波高5.8米,基本风压1.3kN/m²)进行结构校核。 二、施工准备 (一)技术准备 图纸会审与深化设计 组织设计、监理、建设单位进行三级图纸会审,重点审核光伏阵列排布(冬至日9:00-15:00无遮挡)、桩基布置(间距8m×10m)、电缆敷设路径(避开礁石区和航道)等关键节点。根据NB/T 11744-2024《海上光伏发电系统设计规范》要求,深化设计光伏阵列至汇流箱的直流侧电缆连接方案,采用分区域汇流设计,每个汇流箱接入24路光伏组件串,组串开路电压控制在1500V。对海底电缆路由进行三维地形扫描,优化后路径最小弯曲半径控制在电缆直径的25倍以上。 施工方案编制 编制包含12个专项方案的施工组织设计,其中高风险作业方案(如桩基础施工、组件吊装)需通过专家论证。针对海洋环境特点,制定潮汐作业窗口计划,选择每日平潮前后3小时作为最佳作业时段,避开台风季(本区域6-9月)施工。专项方案中明确:桩基施工采用"锤击法",贯入度控制在30mm/10击以内;组件吊装单块重量≤30kg时采用人工搬运,超过时使用专用吊具;电气设备安装执行IP66防护标准。 (二)材料与设备准备 材料选型与检验 光伏组件选用550Wp双面双玻组件,玻璃厚度3.2mm,边框采用6063-T5铝合金,抗盐雾性能≥1000小时,电性能参数:开路电压48.2V,短路电流13.8A,功率偏差≤±0.5%。支架材料采用Q355ND耐候钢,热镀锌层厚度≥85μm(户外暴露面),焊接件进行X射线探伤(Ⅰ级合格)。海底电缆选用35kV交联聚乙烯绝缘钢带铠装电缆,绝缘层厚度≥12mm,外护套采用耐盐雾腐蚀的聚乙烯材料,绝缘电阻≥1000MΩ/km,局部放电量≤5pC。 设备进场验收 逆变器采用1500V集中式逆变器,最大转换效率≥99.2%,具备多路MPPT功能(每路MPPT接入6组组件串),配置PID效应抑制功能。汇流箱选用防水型直流汇流箱,内置II级电涌保护器(SPD),额定电流250A。所有电气设备进场前进行抽样检验:电缆需测试绝缘电阻、局部放电量及耐压性能(35kV电压下保持15分钟无击穿);金属构件通过中性盐雾试验1000小时无锈蚀;光伏组件逐块检查外观(无隐裂、背板无褶皱),抽样进行EL检测(无断栅、虚焊)。 (三)施工场地准备 陆上施工区 在升压站附近设置50亩施工基地,包含材料仓库(钢结构防雨棚)、电缆预制场(硬化地面+防火分区)、构件加工区(配置等离子切割机、焊接机器人)。临时用电采用TN-S系统,总配电箱至开关箱电缆按计算负荷1.2倍选择(如200kW负荷选用YJV-4×70+1×35),三级配电两级保护。临时用水主管径≥DN50,消防栓间距≤120m,距拟建工程距离5-25m。 海上作业平台 租赁2艘2000吨级起重船(DP-2级动力定位系统),甲板设置电缆敷设专用滚筒(承重≥50吨),安装GPS定位及姿态监测系统(实时监控船体偏移量≤±0.5米)。配备2艘辅助作业船(含1艘应急救援船),作业平台配置救生艇2艘、救生圈10个及AED急救设备,设置气象监测站(实时监控风速、浪高,≥12m/s风速时停止作业)。 三、主要施工流程 (一)桩基施工 测量放线 采用RTK-GPS定位系统(平面精度±5cm),按8m×10m网格布设桩位,每500米设置一座浮标标识。使用多波束声呐对桩位进行扫海,清除直径大于0.5米的障碍物,确保桩位处海底平整度偏差≤±50mm。 钢管桩施工 选用φ800×16mm Q355ND钢管桩(单桩长25-30m,重量约8吨),采用DZ90振动锤进行沉桩施工。桩顶标高控制在平均低潮位以下1.5米,贯入度达到30mm/10击时停止锤击。沉桩完成后进行桩身倾斜度检测(允许偏差≤1%),采用超声波探伤检测桩身完整性(Ⅰ类桩比例≥95%)。每完成100根桩进行一次承载力测试(静载试验),单桩竖向承载力特征值≥1200kN。 桩帽浇筑 桩顶安装钢模板(采用螺栓固定),绑扎C30钢筋网(保护层厚度50mm),浇筑C40海工混凝土(掺加粉煤灰和矿渣粉,水胶比≤0.45)。混凝土采用导管法水下浇筑,坍落度控制在180-220mm,初凝时间≥6小时。浇筑完成后覆盖土工布保湿养护,养护期≥14天(海洋环境),强度达到设计值85%后方可进行上部结构安装。 (二)支架与组件安装 支架系统安装 光伏支架采用"横梁-斜撑-立柱"钢结构体系,立柱与桩帽采用法兰连接(8套M30高强度螺栓,扭矩值650N·m)。横梁安装水平度偏差≤±5mm,相邻支架高差≤3mm。支架系统所有金属构件连接处进行等电位连接(采用60×6mm紫铜带),跨接电阻≤0.03Ω。安装完成后进行静载试验(施加1.5倍设计荷载,持荷1小时无塑性变形)。 组件吊装工艺 采用2000吨级起重船(配备DP-2动力定位系统)进行组件吊装,吊具选用专用真空吸盘(吸附力≥1.5倍组件重量)。单块组件吊装采用"四人协同"作业法(2名指挥+2名辅助),起吊速度控制在0.5m/s以内,旋转半径≥15米时风速不得超过10m/s。组件安装顺序遵循"从下到上、从左到右"原则,相邻组件间隙控制在2-3mm,平整度偏差≤±2mm。组件与支架采用不锈钢压块固定(每块组件8个固定点),扭矩值25-30N·m。 电缆敷设连接 组件间连接电缆采用MC4防水接头(压接工具扭矩值5N·m),接头处缠绕三层自粘防水胶带(半叠包方式)。直流电缆沿支架横梁敷设(采用尼龙扎带固定,间距500mm),弯曲半径≥12倍电缆直径。汇流箱安装于支架立柱(距水面1.8米),进线采用"下进下出"方式,电缆进线口配置防水格兰头(拧紧力矩15N·m)。每个汇流箱接入24路组件串,组串接入前测试开路电压(偏差≤±2%设计值)和短路电流。 (三)海底电缆施工 路由清理与标识 施工前采用多波束声呐对路由进行扫海,清除直径大于0.5米的障碍物,沿路由每500米设置一座浮标(标注水深及电缆埋深要求)。滩涂段采用机械挖掘沟槽(宽0.8米×深1.5米),穿越航道段加深至2米,沟槽边坡坡度1:2.5。路由两端设置警示标志(夜间闪光警示灯),并配备警戒船(作业期间全程值守)。 电缆敷设工艺 采用"退扭法"敷设海底电缆,敷设船上配置电缆敷设专用滚筒(承重≥50吨)和张力控制系统(保持恒定牵引力≤3kN)。电缆从甲板滚筒放出后经水下导向轮进入海床,通过GPS定位系统实时监控敷设轨迹,偏差控制在±5米以内。使用水力喷射式埋设犁(喷射压力15-20MPa)进行电缆埋深施工,埋深≥1.2米,通过调节犁刀角度控制埋深精度(±0.1米)。 接头处理工艺 海底电缆中间接头采用预制式防水接头,在陆上预制场完成预处理:剥切外护套及铠装层(保留内衬层150mm),半导电阻水层过渡处理(界面光滑无毛刺),采用专用模具压接(压接顺序从中心向两端)。接头压接后进行局部放电测试(≤3pC),套入不锈钢保护壳并灌注环氧树脂密封(真空脱泡处理),整体防护等级达到IP68。接头处设置警示锚块(混凝土配重≥5吨),并安装GPS定位装置。 (四)电气设备安装 海上升压站施工 升压站平台采用四柱式导管架基础(导管架高25米,直径1.8米),通过打桩船将12根φ1200mm钢管桩(长45米)打入海底(贯入度≤20mm/10击)。平台上部结构(38m×32m)采用模块化吊装(单模块重量≤80吨),模块间连接采用高强螺栓(M36,扭矩值950N·m)。电气设备安装包括:2台500MVA主变压器(运输时倾斜角≤15°)、12面220kV GIS柜(气体压力0.4MPa)、8面35kV开关柜(绝缘电阻≥1000MΩ)。 防雷接地系统 接地网采用"环形水平网+垂直接地极"复合结构,水平导体为60×6mm紫铜带(埋深0.8米),网格间距5m×5m;垂直接地极采用φ20mm铜包钢棒(长2.5米,间隔5米布置)。接地电阻目标值≤1Ω(光伏区)、≤4Ω(升压站),采用降阻剂(膨润土基)改良土壤。所有电气设备外壳、金属构件通过铜缆(截面积≥25mm²)与接地网连接,避雷针保护范围覆盖所有带电设备(保护角≤45°)。 并网调试流程 分系统调试包括:直流系统(组串开路电压、短路电流测试)、交流系统(变压器变比、断路器分合闸时间)、监控系统(数据采集、远程控制)。并网试验执行"三阶调试法":第一步孤岛效应测试(验证防孤岛保护动作时间≤2秒),第二步低电压穿越试验(电压跌落至0%时保持并网至少150ms),第三步谐波测试(额定功率下总谐波畸变率≤2%)。调试完成后连续并网运行72小时,各项参数达标后签署并网验收证书。 四、质量控制措施 (一)关键工序控制点 桩基施工质量控制 · 桩位偏差:≤±50mm(全站仪校核) · 桩身垂直度:≤1%(吊锤法+测斜仪双控) · 贯入度控制:30mm/10击(最后三阵贯入度平均值) · 焊缝质量:Ⅰ级焊缝比例100%(X射线探伤) 组件安装质量控制 · 方阵平整度:≤±5mm/20m(水准仪测量) · 组件间隙:2-3mm(塞尺检查) · 接线可靠性:每个接头拉力测试≥50N(抽样10%) · 绝缘电阻:≥500MΩ(1000V兆欧表测试) 电缆敷设质量控制 · 敷设张力:≤3kN(实时监测并记录) · 埋深控制:≥1.2m(埋设犁深度传感器) · 接头处理:局部放电≤5pC(超高频检测仪) · 绝缘电阻:≥1000MΩ/km(2500V兆欧表) (二)质量验收标准 分项工程验收 每个施工阶段完成后组织验收:桩基施工验收包含桩位偏差、承载力测试、桩身完整性检测;支架安装验收包含水平度、垂直度、焊接质量;组件安装验收包含外观检查、电性能测试(功率偏差≤±0.5%);电缆敷设验收采用侧扫声呐检测埋深及路由偏差(合格率100%)。 竣工验收标准 · 电气性能:逆变器效率≥98.5%(MPPT点),系统发电量达标率≥95% · 结构安全:静载试验1.5倍设计荷载无塑性变形 · 防护性能:金属构件盐雾试验1000小时无锈蚀 · 并网性能:低电压穿越能力、谐波含量等指标符合GB/T 19964-2025要求 质量追溯体系 建立"材料-施工-验收"全过程质量追溯系统,每个光伏组件、每段电缆、每个接头均设置唯一二维码标识。施工记录采用"电子签章+影像存档"方式,包含:班前技术交底记录、工序检验记录、隐蔽工程验收记录(附影像资料)、设备调试记录等,验收资料保存期限≥30年。 五、安全与环境保护 (一)施工安全控制 海上作业安全 施工人员必须穿戴救生衣、安全帽及防滑鞋(鞋底花纹深度≥5mm),登船前进行酒精测试(≤0.05mg/100ml)。作业平台配备2艘救生艇(每艇定员12人)、10个救生圈(带自亮浮灯)及AED急救设备,每日开工前进行安全技术交底(时长≥30分钟)。设置气象监测站,实时监控风速(≥12m/s时停止作业)、浪高(≥1.5米时撤离人员),配备北斗卫星通讯终端确保紧急通讯畅通。 高处作业防护 2米以上作业必须使用双钩双绳安全绳(锚固点抗拉强度≥15kN),作业平台设置1.2米高防护栏杆(横杆间距≤500mm)。组件吊装时设置警戒区(半径≥15米),禁止交叉作业。焊工配备专用防火毯(尺寸1.5m×1.5m),气瓶间距≥5米,距明火点≥10米。夜间作业照明照度≥50lux(采用防水投光灯,防护等级IP66)。 电气安全管理 高压设备安装执行"两票三制"(工作票、操作票;交接班制、巡回检查制、设备定期试验轮换制),设置临时隔离围栏(高度1.2米,红白相间警示色)。使用24V安全电压照明,电动工具配备漏电保护器(动作电流≤30mA,动作时间≤0.1s)。电缆耐压试验时,试验区域设置警戒区(半径≥5米),非试验人员严禁入内,试验设备金属外壳可靠接地。 (二)环境保护措施 海洋生态保护 施工船舶配备油水分离器(处理能力≥0.1m³/h),禁止向海域排放油污(含油污水经处理后含油量≤15mg/L)。桩基施工采用"低噪音液压锤"(噪音≤85dB),避开鱼类产卵期(5-8月)进行水下作业。设置海洋生物监测站(每周采样一次),监测指标包括:海水pH值(8.0-8.5)、溶解氧(≥5mg/L)、石油类物质(≤0.05mg/L)。 废弃物处理 施工产生的建筑垃圾(混凝土块、钢材边角料)回收率≥95%,分类存放于密封容器中运回陆上处理。生活垃圾采用"分类收集-压缩打包-陆上转运"处理流程,厨余垃圾经脱水处理后送至专业有机肥厂。危险废物(废机油、废电池)交由有资质单位处置,转移联单保存5年以上。 扬尘与噪音控制 陆上预制场设置雾炮机(覆盖半径30米),PM10浓度控制在0.5mg/m³以下。破碎机、切割机等设备安装隔音罩(降噪量≥20dB),昼间施工噪音≤70dB,夜间(22:00-6:00)禁止施工。运输车辆必须加盖篷布(密闭率100%),出场前冲洗轮胎(冲洗平台尺寸5m×8m)。 (三)应急管理 应急预案体系 编制包含12个专项预案的应急体系文件,重点包括:海上遇险救援预案(响应时间≤30分钟)、火灾爆炸应急预案(消防泵启动时间≤5分钟)、溢油事故应急预案(围油栏铺设时间≤1小时)。配备应急物资库:救生衣100件、灭火器50具(干粉+二氧化碳)、溢油处理套装(吸油毡500kg、围油栏1000米)。 应急演练计划 每月组织一次桌面推演,每季度开展一次实战演练(包含海上搜救、消防灭火、溢油处置等科目)。演练参与人员覆盖所有施工班组,演练记录存档备查(包含演练视频、评估报告)。建立与海事、气象、环保部门的应急联动机制,共享预警信息(提前24小时获取极端天气预警)。 事故处理流程 发生事故后立即启动"四不放过"处理程序(原因未查清不放过、责任人未处理不放过、整改措施未落实不放过、有关人员未受到教育不放过)。轻伤事故24小时内上报,重伤及以上事故立即上报(1小时内),事故调查报告在30日内完成。建立事故档案,定期进行统计分析(每月一次),针对高发问题制定预防措施。 六、施工进度计划 本项目采用Project软件进行进度管理,关键线路为:桩基施工→支架安装→组件吊装→电缆敷设→并网调试。主要节点控制如下: · 第1-30天:施工准备(含设备进场、临建搭设) · 第31-90天:桩基施工(51个光伏单元,每天完成3根桩) · 第61-120天:支架安装(与桩基施工搭接30天) · 第91-150天:组件吊装(每天完成2个光伏单元) · 第121-160天:电缆敷设(海底电缆每天敷设1.5km) · 第151-170天:设备安装(逆变器、汇流箱、升压站) · 第171-180天:并网调试(分系统调试+72小时试运行) 采用"周调度、月考核"进度管控机制,当实际进度滞后计划5%以上时,启动赶工措施(增加作业班组、延长有效作业时间、优化工序衔接)。设置3个进度控制点(桩基完成60%、组件安装完成50%、并网前验收),每个控制点进行进度偏差分析,确保总工期目标实现。 七、结论 本施工方案基于2025年最新行业标准(NB/T 11744-2024、GB/T 19964-2025等)编制,充分考虑海洋环境特殊性,在结构安全、施工工艺、质量控制等方面采取针对性措施。通过采用桩基固定式结构、模块化施工、数字化监控等先进技术,确保项目在180天工期内高质量完成。施工过程中将严格执行HSE管理体系,实现"零伤亡、零污染、零事故"的安全环保目标,为我国海上光伏工程建设提供可复制的技术方案。
