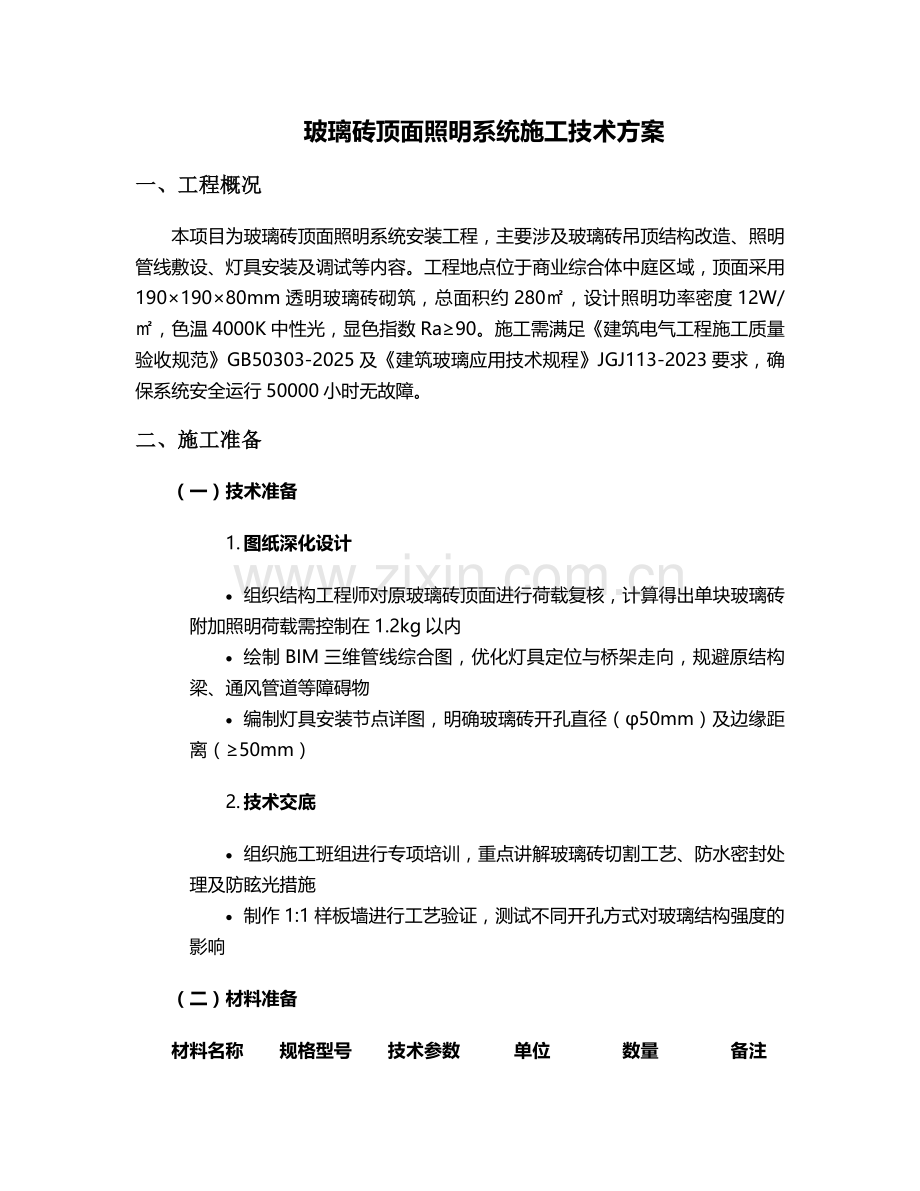

玻璃砖顶面照明系统施工技术方案
一、工程概况
本项目为玻璃砖顶面照明系统安装工程，主要涉及玻璃砖吊顶结构改造、照明管线敷设、灯具安装及调试等内容。工程地点位于商业综合体中庭区域，顶面采用190×190×80mm透明玻璃砖砌筑，总面积约280㎡，设计照明功率密度12W/㎡，色温4000K中性光，显色指数Ra≥90。施工需满足《建筑电气工程施工质量验收规范》GB50303-2025及《建筑玻璃应用技术规程》JGJ113-2023要求，确保系统安全运行50000小时无故障。
二、施工准备
（一）技术准备
1. 图纸深化设计
· 组织结构工程师对原玻璃砖顶面进行荷载复核，计算得出单块玻璃砖附加照明荷载需控制在1.2kg以内
· 绘制BIM三维管线综合图，优化灯具定位与桥架走向，规避原结构梁、通风管道等障碍物
· 编制灯具安装节点详图，明确玻璃砖开孔直径（φ50mm）及边缘距离（≥50mm）
2. 技术交底
· 组织施工班组进行专项培训，重点讲解玻璃砖切割工艺、防水密封处理及防眩光措施
· 制作1:1样板墙进行工艺验证，测试不同开孔方式对玻璃结构强度的影响
（二）材料准备

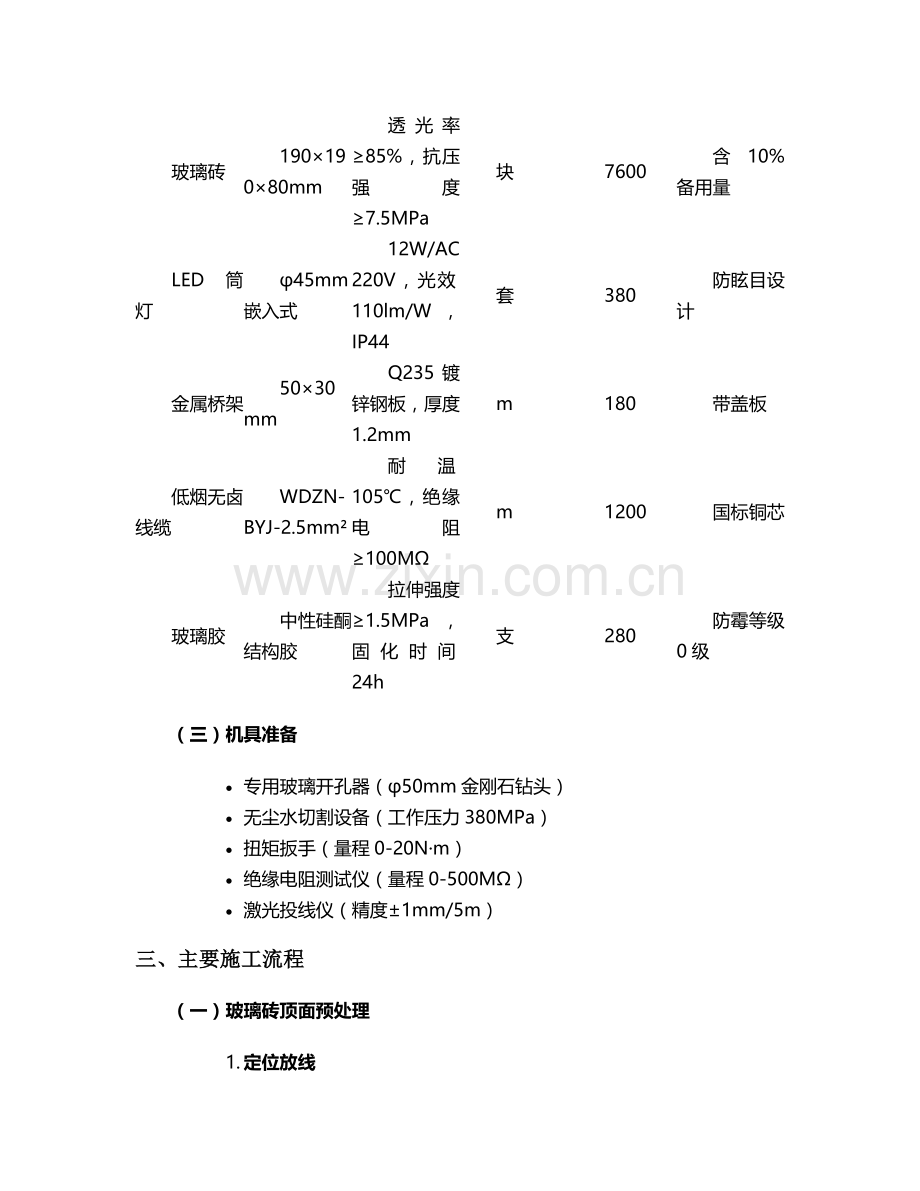

材料名称
规格型号
技术参数
单位
数量
备注
玻璃砖
190×190×80mm
透光率≥85%，抗压强度≥7.5MPa
块
7600
含10%备用量
LED筒灯
φ45mm嵌入式
12W/AC220V，光效110lm/W，IP44
套
380
防眩目设计
金属桥架
50×30mm
Q235镀锌钢板，厚度1.2mm
m
180
带盖板
低烟无卤线缆
WDZN-BYJ-2.5mm²
耐温105℃，绝缘电阻≥100MΩ
m
1200
国标铜芯
玻璃胶
中性硅酮结构胶
拉伸强度≥1.5MPa，固化时间24h
支
280
防霉等级0级
（三）机具准备
· 专用玻璃开孔器（φ50mm金刚石钻头）
· 无尘水切割设备（工作压力380MPa）
· 扭矩扳手（量程0-20N·m）
· 绝缘电阻测试仪（量程0-500MΩ）
· 激光投线仪（精度±1mm/5m）
三、主要施工流程
（一）玻璃砖顶面预处理
1. 定位放线
· 采用三维扫描技术获取顶面实际尺寸，建立误差分析报告
· 弹出灯具定位十字线，使用记号笔标记开孔中心点，间距控制在800×800mm网格
2. 玻璃开孔施工
· 安装真空吸盘固定装置，确保玻璃砖在开孔过程中无位移
· 采用水冷却金刚石钻头，转速调至800r/min，进刀速度控制在2mm/s
· 开孔完成后使用200目砂纸打磨边缘，去除毛刺并倒45°角
3. 防水处理
· 在开孔周围50mm范围内涂刷底涂剂，干燥时间≥30min
· 嵌入遇水膨胀止水环（φ50×10mm），确保与玻璃表面紧密贴合
（二）管线敷设工程
1. 桥架安装
· 采用M8膨胀螺栓固定桥架支架，间距1.2m，水平偏差≤2mm/m
· 桥架连接使用专用接地片，跨接导线采用6mm²铜编织带
· 桥架与灯具接线盒之间采用φ20mm可弯曲金属导管连接
2. 线缆敷设
· 线缆在桥架内敷设时，绑扎间距≤1.5m，弯曲半径≥10倍线缆直径
· 灯具分支线采用金属波纹管保护，两端使用防水接头密封
· 所有线缆接头采用WAGO绝缘穿刺连接器，压接扭矩0.8N·m
（三）灯具安装
1. 安装支架制作
· 采用30×30mm角钢制作L型支架，表面热镀锌处理
· 支架与结构层通过化学锚栓连接，钻孔深度≥80mm，抗拔力≥5kN
2. 灯具固定
· 在玻璃砖开孔处安装硅胶减震垫圈（ Shore A硬度60±5）
· 使用不锈钢沉头螺丝（M4×16mm）固定灯具底座，扭矩控制在1.2N·m
· 灯具与玻璃间隙填充防火密封胶，形成5mm宽密封胶条
（四）密封与防护
1. 分层密封处理
· 第一层：灯具底座与玻璃接触处打中性硅酮密封胶
· 第二层：安装不锈钢装饰压圈（宽15mm），遮盖胶缝
· 第三层：在玻璃顶面涂刷透明憎水剂，形成荷叶效应
2. 防眩光措施
· 灯具安装高度低于玻璃表面3mm，形成内陷式安装
· 在灯具出光口加装磨砂玻璃扩散板，光束角控制在120°
· 玻璃顶面粘贴防眩光膜，透光率损失控制在8%以内
四、质量控制要点
（一）结构安全控制
· 每完成50㎡区域进行一次荷载抽检，使用电磁式荷载传感器监测
· 开孔后玻璃砖进行100%透光检测，使用光通量计测量透光衰减率≤3%
· 支架安装完成后进行静载试验，施加1.5倍设计荷载持荷1h无变形
（二）电气安全控制
· 绝缘电阻测试：相线与地线之间≥20MΩ
· 接地电阻测试：系统接地电阻≤1Ω
· 通电试运行：连续通电72h，灯具表面温升≤40K
（三）防水质量控制
· 进行24h闭水试验，水面高度50mm，渗漏量≤0.5L/m²·d
· 雨后24h检查玻璃接缝处，无水印、霉斑等现象
五、安全文明施工
（一）安全防护措施
1. 高空作业防护
· 搭设满堂脚手架，脚手板采用防滑型，搭设高度距作业面≤1.2m
· 作业人员佩戴双钩安全带，连接至独立安全绳
· 设置1.8m高防护栏杆，满挂密目安全网（网目密度≥2000目/100cm²）
2. 电气安全
· 临时用电采用TN-S系统，设置三级配电两级保护
· 手持电动工具使用Ⅱ类设备，配备漏电保护器（动作电流30mA，0.1s）
（二）环境保护
· 切割作业设置水循环回收系统，废水经三级沉淀后排放
· 玻璃废料分类存放，交由专业回收企业处理
· 夜间施工噪声控制在55dB以下，使用低噪声设备
六、施工进度计划
施工阶段
起止时间
工期（天）
关键节点
资源配置
图纸深化
第1-5天
5
BIM模型确认
结构工程师2人
材料采购
第3-10天
8
材料进场检验
采购员1人
开孔施工
第11-25天
15
完成50%开孔
施工班组10人
管线安装
第20-35天
16
桥架敷设完成
电工6人
灯具安装
第31-45天
15
首批灯具通电
安装工8人
调试验收
第46-50天
5
系统竣工验收
技术员3人
七、验收标准与流程
（一）验收标准
1. 外观质量
· 灯具排列整齐，中心线偏差≤2mm
· 密封胶缝宽窄一致，表面光滑无气泡
· 玻璃表面无划痕（≤0.5mm）、破损
2. 功能性能
· 照度均匀度≥0.8（参考平面1.5m高度）
· 频闪深度≤3.2%，无可见频闪
· 系统功率因数≥0.95
（二）验收流程
1. 施工单位自检（含隐蔽工程记录）
2. 监理单位平行检验
3. 第三方检测机构进行性能测试
4. 组织设计、监理、建设单位联合验收
5. 提交竣工资料（含BIM模型、测试报告等）
八、成品保护
1. 保护措施
· 灯具安装完成后覆盖防尘罩，直至竣工验收
· 玻璃表面粘贴PE保护膜（厚度0.05mm），避免交叉作业污染
· 设置成品保护警示标识，严禁在顶面放置重物
2. 维护方案
· 编制《照明系统维护手册》，明确灯具更换步骤及工具清单
· 提供备用灯具20套，存放于干燥通风环境
· 培训物业电工掌握基本故障排除技能
九、应急预案
（一）玻璃破损应急处理
1. 立即停止周边作业，设置警戒区域
2. 使用专用吸盘工具移除破损玻璃砖
3. 清理玻璃碎片，检查周边结构是否受损
4. 更换备用玻璃砖，重新进行密封处理
（二）漏电事故处理
1. 立即切断总电源，启动备用照明
2. 使用绝缘检测仪排查故障点
3. 更换受损线缆，测试绝缘电阻达标后方可恢复供电
本方案通过精细化的施工组织设计，确保玻璃砖顶面照明系统实现功能性与美观性的统一。施工过程中需特别注意玻璃结构安全与电气防水密封，通过严格的质量控制体系保障工程达到预期效果。
