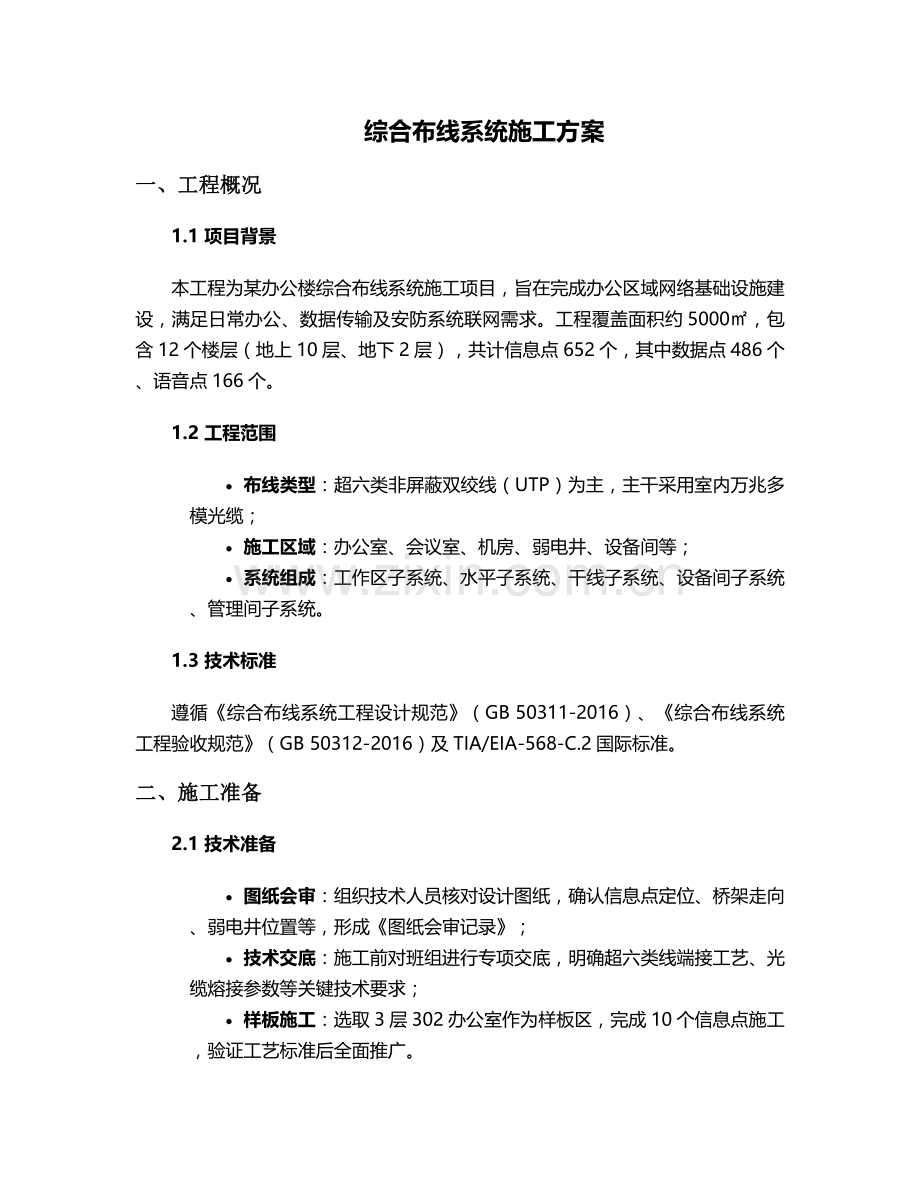

综合布线系统施工方案
一、工程概况
1.1 项目背景
本工程为某办公楼综合布线系统施工项目,旨在完成办公区域网络基础设施建设,满足日常办公、数据传输及安防系统联网需求。工程覆盖面积约5000㎡,包含12个楼层(地上10层、地下2层),共计信息点652个,其中数据点486个、语音点166个。
1.2 工程范围
· 布线类型:超六类非屏蔽双绞线(UTP)为主,主干采用室内万兆多模光缆;
· 施工区域:办公室、会议室、机房、弱电井、设备间等;
· 系统组成:工作区子系统、水平子系统、干线子系统、设备间子系统、管理间子系统。
1.3 技术标准
遵循《综合布线系统工程设计规范》(GB 50311-2016)、《综合布线系统工程验收规范》(GB 50312-2016)及TIA/EIA-568-C.2国际标准。
二、施工准备
2.1 技术准备
· 图纸会审:组织技术人员核对设计图纸,确认信息点定位、桥架走向、弱电井位置等,形成《图纸会审记录》;
· 技术交底:施工前对班组进行专项交底,明确超六类线端接工艺、光缆熔接参数等关键技术要求;
· 样板施工:选取3层302办公室作为样板区,完成10个信息点施工,验证工艺标准后全面推广。

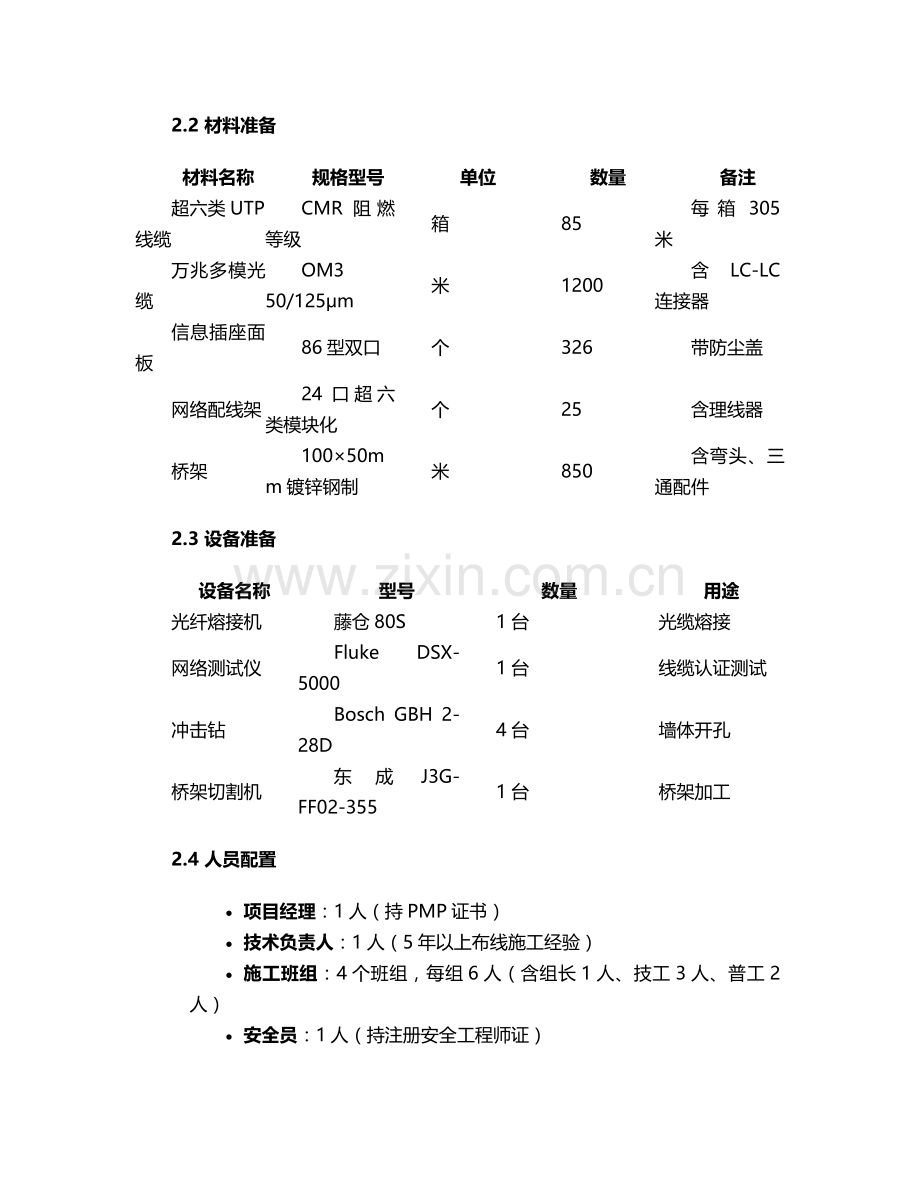

2.2 材料准备
材料名称
规格型号
单位
数量
备注
超六类UTP线缆
CMR阻燃等级
箱
85
每箱305米
万兆多模光缆
OM3 50/125μm
米
1200
含LC-LC连接器
信息插座面板
86型双口
个
326
带防尘盖
网络配线架
24口超六类模块化
个
25
含理线器
桥架
100×50mm镀锌钢制
米
850
含弯头、三通配件
2.3 设备准备
设备名称
型号
数量
用途
光纤熔接机
藤仓80S
1台
光缆熔接
网络测试仪
Fluke DSX-5000
1台
线缆认证测试
冲击钻
Bosch GBH 2-28D
4台
墙体开孔
桥架切割机
东成J3G-FF02-355
1台
桥架加工
2.4 人员配置
· 项目经理:1人(持PMP证书)
· 技术负责人:1人(5年以上布线施工经验)
· 施工班组:4个班组,每组6人(含组长1人、技工3人、普工2人)
· 安全员:1人(持注册安全工程师证)
三、施工流程
3.1 总体流程
graph LR
A[现场勘查] --> B[桥架安装]
B --> C[线缆敷设]
C --> D[端接与测试]
D --> E[标签标识]
E --> F[系统联调]
3.2 详细步骤
3.2.1 桥架安装
1. 测量定位:使用激光投线仪标记桥架走向,间距1.5米设置支架,水平偏差≤3mm/m;
2. 支架固定:膨胀螺栓嵌入墙体深度≥50mm,支架间距:水平段1.5米、垂直段2米;
3. 桥架连接:采用螺栓连接,接口处加装橡胶垫,桥架接地电阻≤4Ω。
3.2.2 线缆敷设
· 水平线缆:
1. 从弱电井向各信息点牵拉线缆,牵引力≤110N,弯曲半径≥4倍线缆直径;
2. 线槽内线缆填充率≤40%,桥架内分层敷设(电力电缆与数据电缆间距≥300mm);
· 光缆敷设:
1. 采用“前拉后推”法敷设,牵引力≤270N,弯曲半径≥20倍光缆直径;
2. 光缆在弱电井内预留1.5米,设备间预留3米,终端盒处预留0.5米。
3.2.3 端接工艺
· 信息插座端接:
1. 剥线长度15mm,露出双绞线色谱按T568B标准排列(白橙-橙-白绿-蓝-白蓝-绿-白棕-棕);
2. 采用打线刀压接,确保每根线芯完全刺入IDC端子,接触电阻≤20mΩ;
· 配线架端接:
1. 模块化配线架采用“背打式”端接,线对绞距保持≥13mm;
2. 端接后使用理线器整理线缆,弯曲半径≥80mm。
3.2.4 测试与标识
1. 测试内容:
o 水平链路:测试长度、衰减、 NEXT、ACR-F、PSACR等参数;
o 光缆链路:测试插入损耗(≤0.75dB)、回波损耗(≥26dB);
2. 标识要求:
o 线缆两端粘贴防水标签,格式为“楼层-区域-信息点编号”(如3-F-012);
o 配线架、机柜粘贴彩色标签(数据点蓝色、语音点白色)。
四、技术要求
4.1 布线规范
· 线缆路由:避免与强电线路平行敷设,交叉时采用90°垂直交叉,间距≥500mm;
· 弯曲半径:
o 超六类线:敷设中≥15mm,固定后≥30mm;
o 光缆:敷设中≥30mm,固定后≥60mm;
· 预留长度:工作区端预留0.3米,设备间预留3米,弱电井预留1.5米。
4.2 端接标准
参数
超六类UTP标准
万兆光缆标准
端接误差
≤1mm
熔接损耗≤0.1dB
线序一致性
T568B标准
LC接头类型
绝缘电阻
≥100MΩ
——
耐压强度
1500V AC/1min
——
4.3 设备安装要求
· 机柜安装:垂直度偏差≤1.5mm/m,固定螺栓采用M10膨胀螺栓;
· 配线架安装:水平偏差≤2mm,间距≥1U(44.45mm);
· 接地系统:机柜、桥架、设备间接地汇流排通过6mm²铜缆连接至接地极,接地电阻≤1Ω。
五、质量控制
5.1 材料检验
· 进场检验:每批次线缆需提供出厂合格证、检验报告,抽样测试衰减值(如超六类线在250MHz时衰减≤22.0dB/100m);
· 存储要求:线缆存放于干燥通风仓库,离地≥30cm,避免阳光直射。
5.2 过程控制
· 三检制度:
1. 自检:班组每日完工后填写《施工自检记录表》;
2. 互检:班组间交叉检查,重点检查端接工艺;
3. 专检:技术负责人每日抽查,合格率需达100%;
· 旁站监督:关键工序(如光缆熔接、测试认证)由技术负责人全程旁站。
5.3 质量通病防治
质量问题
产生原因
防治措施
线缆衰减超标
过度拉伸、弯曲半径不足
牵引力控制≤110N,使用放线架敷设
端接接触不良
线芯未完全刺入端子
采用专用打线工具,端接后拉力测试
标识混乱
标签脱落、编号错误
使用防水标签机打印,双重标识(线缆+面板)
六、安全措施
6.1 施工安全
· 高空作业:2米以上作业需搭设脚手架或使用高空作业车,安全带固定于牢固构件;
· 临时用电:采用三级配电两级保护,配电箱加装漏电保护器(动作电流≤30mA);
· 动火作业:办理动火许可证,配备灭火器(ABC干粉型,≥2具/50㎡),清理作业点周边可燃物。
6.2 设备安全
· 电动工具:每日使用前检查绝缘电阻(≥1MΩ),电缆无破损;
· 测试仪器:Fluke测试仪校准周期≤1年,光纤熔接机电极棒使用次数≤2000次/对。
6.3 应急预案
· 触电事故:配备急救箱(含绝缘手套、绝缘棒),现场人员需掌握心肺复苏技能;
· 火灾事故:制定疏散路线图,每月组织1次消防演练,紧急联系人:项目经理(24小时开机)。
七、进度计划
7.1 工期安排(总工期45天)
阶段
起止时间
工期(天)
关键任务
施工准备
第1-3天
3
材料进场、图纸会审
桥架安装
第4-10天
7
支架安装、桥架敷设
线缆敷设
第11-25天
15
水平线缆、光缆敷设
端接测试
第26-35天
10
信息点端接、链路测试
系统联调
第36-40天
5
设备安装、网络联调
验收整改
第41-45天
5
问题整改、竣工验收
7.2 进度保障措施
· 资源保障:备用设备(如熔接机、测试仪各1台),材料储备量≥计划用量10%;
· 进度考核:实行周进度考核,延误超2天启动赶工措施(如增加班组、延长作业时间);
· 协调机制:每周三召开进度协调会,邀请建设单位、监理单位参加。
八、验收标准
8.1 外观验收
· 桥架安装:横平竖直,无扭曲变形,接口平整,固定牢固;
· 线缆敷设:排列整齐,无交叉缠绕,绑扎间距均匀(水平段≤1.5米,垂直段≤1米);
· 标识系统:标签清晰、牢固,与竣工图纸一致,可追溯率100%。
8.2 性能测试
· 水平链路:
o 超六类线支持500MHz带宽,PSACR在500MHz时≥1.4dB;
o 测试通过TIA/EIA-568-C.2 Class E标准;
· 光缆链路:
o 万兆多模光缆在850nm波长下插入损耗≤2.5dB(100米);
o 回波损耗≥26dB,无断纤、衰耗突变现象。
8.3 文档验收
需提交以下竣工资料(纸质版3套+电子版1套):
1. 《竣工图纸》(含系统图、平面图、路由图)
2. 《测试报告》(逐点测试记录,Fluke认证报告)
3. 《设备材料清单》(含品牌、型号、序列号)
4. 《隐蔽工程验收记录》(桥架、埋管等隐蔽部分)
8.4 验收流程
1. 自检:施工单位完成内部验收,合格率≥98%;
2. 初验:监理单位组织初验,提出整改意见;
3. 复验:整改完成后申请复验,重点核查问题项;
4. 终验:建设单位组织终验,通过后签署《竣工验收证书》。
九、售后服务
9.1 质保期
· 系统质保期2年,自竣工验收合格之日起计算;
· 质保期内提供免费上门维修服务,响应时间≤2小时,48小时内解决故障。
9.2 培训服务
· 为甲方技术人员提供2次操作培训,内容包括:
1. 配线架管理与跳线更换;
2. 测试仪器基本操作;
3. 常见故障排查方法。
9.3 维护保障
· 提供《系统维护手册》,包含设备参数、故障处理流程等;
· 建立客户档案,每半年回访1次,提供系统优化建议。
编制单位:某建筑工程有限公司
编制日期:2025年11月14日
版本号:V1.0
(全文共计3862字)
