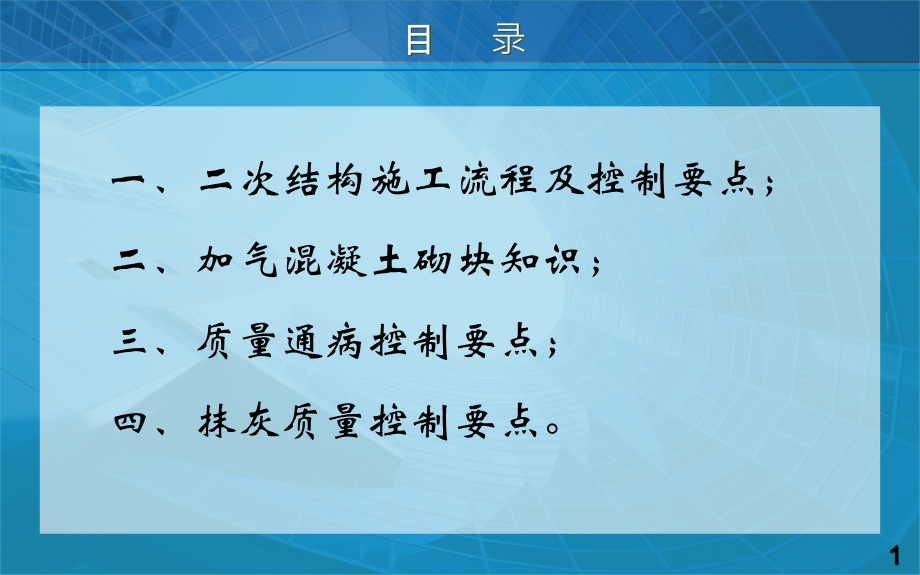

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,二次结构施工质量控制要点,目 录,一、二次结构施工流程及控制要点；,二、加气混凝土砌块知识；,三、质量通病控制要点；,四、抹灰质量控制要点。,1,墙 体 弹 线,植 筋,构造柱钢筋,砌筑底标准砖,腰梁下砌砖,腰 梁 浇 筑,砌筑腰梁上部墙,构造柱浇筑,14d,塞缝,拌制砂浆,基 层 验 收,一、二次结构施工流程及控制要点,2,抹灰前基 层 验 收,挂网、打点冲筋,抹灰,1,、基层验收、墙体放线,控制要点：砌筑基层的楼地面浮浆、残渣清理干净并弹线。填充墙的边线、门窗洞口位置线应准确，偏差控制在规范允许范围内。,3,2,、植 筋,-,植入深度控制,控制要点：砌体与柱或剪力墙间的拉结筋，过梁、圈梁、现浇板带钢筋与结构连接及构造柱立筋与上下层连接采用植筋方法，结构胶采用合格的结构胶，植入深度不小于,12d,(,6,拉结筋按,80mm,施工,),，间距,500mm,。,4,5,钻孔应用吹风机清理干净，保证钻孔深度，植筋必须经过,拉拔试验,，合格后方可进行后续施工，所需的植筋胶要提前选好厂家，保证性能合格、操作简单。,2,、植 筋,-,植筋胶及拉拔试验,3,、构造柱,-,设置部位及施工流程,需要设置构造柱的部位：,1),不同材料交接处；,2),内外墙交接处；,3),墙长大于,4m,；,4),砌体无约束端；,5),洞口宽度大于,2m,。,构造柱施工流程,钢筋绑扎,砖墙砌筑,模板支设,混凝土浇筑,6,3,、构造柱,-,截面及模板要求,构造柱两侧的墙体设马牙槎，采用先退后进方式，马牙槎边口应吊线砌筑构造柱边贴双面泡沫胶条，厚度不小于,5mm,，构造柱所用砼的强度等级,C20,，砌体模板要有可靠的加固及支撑措施。,7,3,、构造柱,-,混凝土及钢筋要求,1),构造柱的混凝土强度等级不宜低于,C20,；砌体砂浆的强度等级不应低于,M5,；,2),构造柱的截面尺寸不宜小于,240mm 240mm,，其厚度不应小于墙厚，角柱、边柱的截面宽度可适当加大。柱内的竖向受力钢筋，对于角柱、边柱不宜少于,4,14,；对于中柱不宜少于,4,12,；,8,3,、构造柱,-,箍筋要求,3),构造柱的箍筋在楼层上下,500mm,范围内宜采用,6,，间距,100mm,，一般部位宜采用,6,，间距,200mm,；,9,10,3,、构造柱,-,细部,11,3,、,构造柱,-,混凝土浇筑,4,、拌制砂浆,控制要点：砌筑砂浆不准使用隔夜砂浆，而且使用过程中不准随便加水，搅拌后的砂浆要尽快在短时间内用完，避免时间过长，砂浆终凝。,12,5,、底部,-,标准砖,控制要点：砌块填充墙砌筑时，墙底部应砌,3,皮标准砖。,13,5,、,底部,-,混凝土止水带,控制要点：厨卫、外墙、空调板等防水房间设置不小于,200mm,高砼反砍。对反砍位置确定后，在楼板面、墙面衔接部位进行凿毛处理。,14,6,、墙体砌筑,-,排砖及砌体要求,1),填充墙砌筑时应预选、预排砌块，并清除砌块表面,污物,，剔除外观质量不合格砌块。墙体砌筑时应挂线（水平、竖向），砌体的平整度、垂直度要随时用靠尺校正；,15,6,、墙体砌筑,-,组砌要求,16,2),填充墙砌筑应错缝搭砌，加气砼砌块搭砌长度一般为不得小于砌块长的,1/3,。竖向通缝不应大于,2,皮砌块；,6,、墙体砌筑,-,灰缝要求,3),填充墙砌体的水平灰缝应平直，按净面积计算的砂浆饱满度不应小于,80,。竖向灰缝应采用加浆方法，使砌筑砂浆饱满，严禁用水冲浆灌缝，不得出现假缝、瞎缝、透明缝。竖缝的饱满度不应低于,80,。在砌筑砂浆终凝前后时间内，应将灰缝刮平；,17,6,、墙体砌筑,-,拉结筋要求,4),填充墙砌体与结构的连接，每,500,间距,设置,6,后植的拉结筋,伸出结构墙柱边,700,。拉结筋根数设置根据墙厚，每,120mm,宽时设置一根，,120240,时设置,2,根，,240,时设置,3,根；,18,7,、腰梁,(,窗台梁,)-,控制要点,1),当墙高大于,4m,时，中部应增设高度不小于,120mm,，与墙体同宽的混凝土圈梁；,2,),各楼,层在窗台标高处，应设置通长现浇钢筋混凝土板带，板带的厚度不小于,60mm,，混凝土强度等级不应小于,C20,，纵向配筋不宜少于,3,8（,如设计有要求，严格按照设计要求配置,）,。,19,7,、腰梁,(,窗台梁,)-,控制要点,20,7,、腰梁,(,窗台梁,)-,窗台梁要求,窗台顶面应浇成内高外低，高差在,60mm,以上的斜面。,21,8,、塞缝,-,砂浆,(,细石混凝土,),控制要点：填充墙砌至接近梁底、板底时，待填充墙砌筑完并至少间隔,7,天后，再进行斜切，或用细石砼进行塞缝。,22,8,、塞缝,-,砖,控制要点：填充墙砌至接近梁底、板底时，以,45,60,角顶紧；补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。,23,二、加气混凝土砌块知识,加气混凝土砌块进场应有合格证，检测报告；并现场取样送有资质的检测实验室复验，砌筑前应适量浇水湿润。,24,1,、加气混凝土砌块,-,灰缝要求,加气混凝土砌块的上下皮竖向缝应相互错开；,采用水泥砂浆时，水平灰缝厚度宜为,15mm,，竖向灰缝厚度宜为,20mm,。,25,2,、加气混凝土砌块,-,禁用部位,1,),干湿交替部位或潮湿部位；,2,),建筑物地下部位；,加气混凝土砌块不得设置脚手眼，设计要求的洞口、管道、沟槽应预留和预埋；,27,3,、加气混凝土砌块,-,质量要求,1,),砌筑砂浆和砌块的强度等级符合设计要求。,检查方法,:,检查砌块的合格证、检测报告和复试报告；砂浆试块的实验报告。,2,),加气混凝土砌块不得与其他材料混用。,3,),加气混凝土砌块的一般尺寸允许偏差应符合下表：,27,3,、加气混凝土砌块,-,砌体允许偏差,28,三、质量通病控制要点,对于砌体结构，裂缝是最大的质量缺陷，为了避免裂缝的产生，需要从,设计、材料、施工方面进行考虑。,为了有效的控制裂缝，有必要了解裂缝的表现形式及主要原因：,表现形式：水平缝、竖向缝和斜裂缝；,主要原因：不均匀沉降，温差，材料收缩，施工因素等。,29,1,、材料要求,-,砖、砂,1),砌筑砂浆应采用中、粗砂，严禁使用山砂和混合粉。,2),蒸压灰砂砖、粉煤灰砖、加气混凝土砌块的出厂停放期不应小于,28d,，不宜大于,45d,；混凝土小型空心砌块的龄期不应小于,28d,。,35,2,、材料要求,-,商品混凝土,控制要点：二次结构采用商品混凝土时，为便于商品混凝土运输和现场施工，在施工现场设置混凝土临时存放池，池底铺塑料布，同时要求商砼站延长砼的终凝时间，避免时间过长混凝土终凝。,36,3,、施工要求,-,预留洞,宽度大于,300mm,的预留洞口应设钢筋混凝土过梁，并且伸入每边墙体的长度应不小于,250mm,。,37,38,严禁在墙体上交叉埋设和开凿水平槽；竖向槽须在砂浆强度达到设计要求后，用机械开凿，且在粉刷前，加贴钢丝网片等抗裂材料。,4,、施工要求,-,管线埋设,四、室内抹灰样板引路操作工艺流程,（一）、基层处理,1,、用水泥砂浆或细石混凝土修补悬挑工字钢、脚手架孔洞。,2,、混凝土墙体表面需用钢丝刷清除浮浆、脱模剂、油污及模板残留物；砌体墙面清扫灰尘，清除墙面浮浆、凸出的砂浆块。,3,、混凝土面超出抹灰完成面时，应该凿除超出部分，保证抹灰层厚度。,（二）、贴灰饼、冲筋,1,、先根据控制线在墙角上方各做一个标准灰饼，然后拉线在窗口、垛角处加做灰饼，然后吊线在墙下角做标准灰饼。,2,、灰饼距墙体顶部、根部、端部的距离一般不得大于,200,，门窗洞口周边要设置灰饼。,3,、竖向灰饼一般不少于,3,个，水平向灰饼间距不大于,1.5,米，必须保证抹灰时刮尺能同时刮到至少两个灰饼。,4,、根据灰饼冲筋，特别是大面墙体必须冲筋。,（三）、不同墙体材料基层补平,挂网前应将结合处、孔槽、洞口边等部位应填实抹平。,线槽应用细石混凝土修补平整。,（四）、粘钉挂钢丝网,不同材料基体结合处，暗埋管线孔槽基体上，抹灰总厚大于或等于,35mm,的找平层应挂加强网。,钢丝网片的网孔尺寸不大于,15mm 15mm,其钢丝直径不小于,0.7mm,且宜采用热镀锌。,固定钉间距不大于,400mm,。,网材与基体搭接宽度不小于,100mm,。,固定后钢网应平整、连续、牢固、不变形起拱,钢丝网必须置于抹灰层内，严禁外露。,（五）、喷水湿润,墙面应提前一天喷水湿润。,湿润墙面时，用喷雾器喷水湿润砌体表面，让基层吸水均匀，蒸压加气混凝土砌体表面湿润深度宜为,10-15mm,其含水率不宜超过,20%,。,不得直接用水管淋水。,（六）、甩浆,在基层上刷涂或喷涂聚合物或其他界面处理剂，甩浆均匀、布满、拉出毛尖，拉毛面积不小于基层表面积的,95%,。,在打灰饼之前甩浆，避免灰饼打好之后甩浆使灰饼厚度发生变化。,若人工甩浆不能保证质量，则必须用机械甩浆。,甩浆用喷雾器喷水养护,2,天。,（七）、抹底灰,抹掺胶粘剂的水泥浆一道，紧接着抹水泥砂浆或混合砂浆。,用大杠刮平、找直，用木抹子搓毛，不得有光滑面，如过于光滑要拉毛处理。,底灰抹完后派专人养护。,（八）、抹罩面灰,底层砂浆抹好后第二天即可抹面层砂浆。,面层砂浆抹灰厚度控制在,5-8mm.,面层砂浆表面收水后用铁抹子压实赶光。,为避免和减少抹灰层砂浆空鼓、收缩裂缝、面层不宜过分压光，以表面不粗糙、无明显小凹坑、砂头不外露为准。,（九）、喷水养护,水泥砂浆抹灰面层初凝后应适时喷水养护，养护时间不少于,5,天，确保砂浆不因失水过快而产生裂缝、空鼓。,养护时用喷雾器均匀喷水。,（十）、抹灰层修补,沿超出空鼓、裂缝边缘,50mm,左右位置锯开抹灰层，人工凿除空鼓裂缝部位砂浆块，清楚残留渣粉并对切割面凿毛并清理干净。,修补砂浆与大面积抹灰砂浆配比相当。,抹底灰前，先将墙体基层浇水湿润，然后刷一层掺有环保胶水的素水泥浆再抹底子灰，底子灰以,1:3,水泥砂浆为宜，每遍抹灰厚度,7mm,左右，不宜过厚，抹完后将表面搓毛。,第二天再抹面层，配比以,1:2.5,水泥砂浆为宜，表面原浆压实，严禁用洒干水泥收面或涂刷水泥浆。,抹灰完派专人养护一周。,示例图片,谢 谢 大 家,
