用打点计时器测速度专业知识讲座.ppt

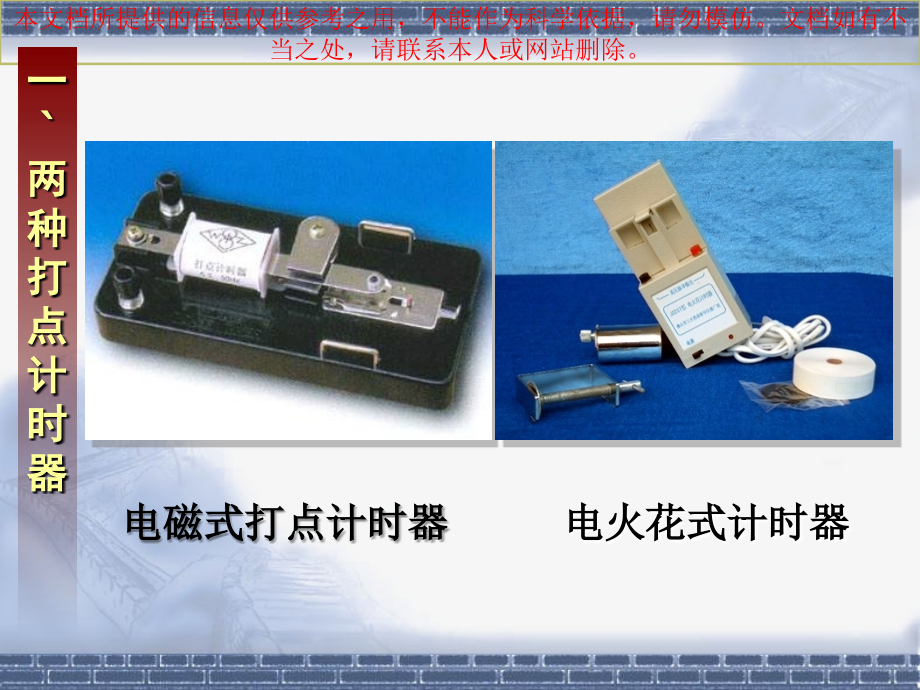

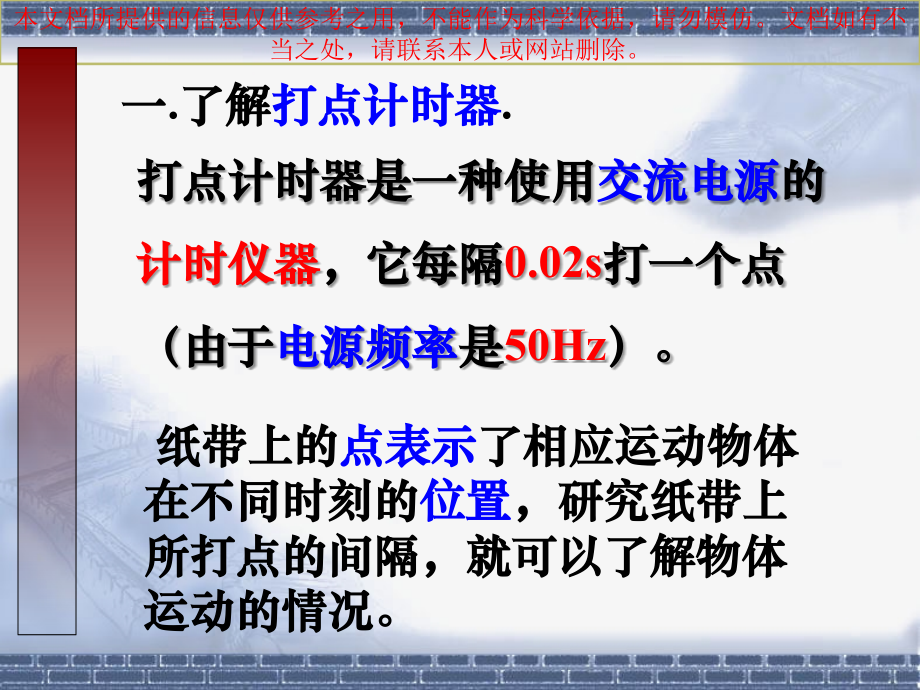

单击此处编辑母版标题样式,单击此处编辑母版文本样式,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,打点计时器是一种使用,交流电源,的,计时仪器,，它每隔,0.02s,打一个点（由于,电源频率,是,50Hz,）。,纸带上的,点表示,了相应运动物体在不同时刻的,位置,，研究纸带上所打点的间隔，就可以了解物体运动的情况。,一.了解,打点计时器,.,一,两种打点计时器,电磁式打点计时器,电火花式计时器,一,两种打点计时器,1,.电磁打点计时器,图示是电磁打点计时器的构造图，图中标出了几个主要部件的代号及名称,一,两种打点计时器,（2）原理,振片,振针,接线柱,线圈,永久磁铁,限位孔,纸带,定位轴,复写纸,当给电磁打点计时器通电后，线圈产生磁场，放在线圈中的振片被磁化，由于线圈通的是交变电流，电流方向不断变化，振片就会因反复地受到向上、向下的吸引而不停地振动起来当交变电流的频率是50 Hz时，电磁打点计时器的振针每0.02 s打下一个点.,N,S,S,N,N,S,（3）工作电压：4-6v，交流电,（4）工作频率:50Hz,（5）打点周期：0.02s,一,两种打点计时器,2、电火花计时器,（1）构造：,一,两种打点计时器,（2）原理：,脉冲电流经放电针、墨粉纸盘放电,（3）工作电压：220v交流电,思考：误差分析，产生的原因是什么，,比较电磁式和电火花式的优缺点,（,4）工作频率:50Hz,（5）打点周期：0.02s,一,两种打点计时器,3、打点计时器的作用,（1）测时间,(电源频率50Hz，每隔,_,秒打一个点),（2）测位移,（3）研究纸带 研究物体运动,二,练习使用打点计时器,1、操作步骤,（1）固定计时器,（2）穿纸带,（3）启动电源，拉纸带，随后,立即关电源,探究,纸带的处理 1.测平均速度,t,？,x,？,疏密与速度的关系,（1）需测量的量：,（2）关系式：,初识制表,看书并回答：,哪几个时刻？如何确定？为何这样定？,如何设计表格？,t,/,S,x,/,m,2-4,0-2,3-4,2-3,1-2,0-1,区间,表1 手拉纸带在几段时间中的位移和平均速度,),/(,1,-,s,m,v,0,1,2,3,4,头脑风暴,2.如何测出,E,点,的瞬时速度？,D,F,D,F,D,F,原则：,准确性 可行性,三,测瞬时速度,1、测量原理,2、测量几个时刻的瞬时速度,看书并回答：,哪几个时刻？如何确定？为何这样定？,如何设计表格？,0,1,2,3,x,0,x,1,x,2,x,3,表2 手拉纸带在几个时刻的瞬时速度,位置,0,1,2,3,t/s,v/s,思考,用打点计时器测量物体速度的方法还能用在什么地方？,只能测量单向直线运动的常规物理,体会,展示细节，有助于更好的研究过程,频闪照相,时间特点：_,位移特点：_,可以怎样研究运动？,四,用图像表示速度,1、图像特点：直观,2、常用作图法,（1）描点作图,（2）据函数关系式作图,3、作图步骤,（1）建系 （2）描点 （3）作图,少了什么？,四,用图像表示速度,1、图像特点：直观,2、常用作图法,（1）描点作图,（2）据函数关系式作图,3、作图步骤,（1）建系 （2）描点 （3）作图,4、速度时间图像（,v,-,t graph,）,手是如何运动的？,（四）实例探究,例1一同学在使用打点计时器时，纸带上点不是圆点而是一些短线，这可能的原因是（）,A接在直流电源上 B电源电压不稳,C电源频率不稳 D打点针压得过紧,解析：A接在直流电源上不会打点。A错。,B打点与电压是否稳定无关，点痕重轻与电压有关。B错。,C频率不同打的点仍为圆点。故C错。,D打点针压得过紧。针和纸接触时间长，打出一些短线。D正确。,答案：D,n,0,1,2,3,4,5,V m/s,0.05,0.1,0.2,0.3,0.28,0.28,0 1 2 3 4 5 6 7 8,0.6,0.5,0.4,0.3,0.2,0.1,t/10,-,1,s,v/(ms,-,1,),四：用图象表示速度,
