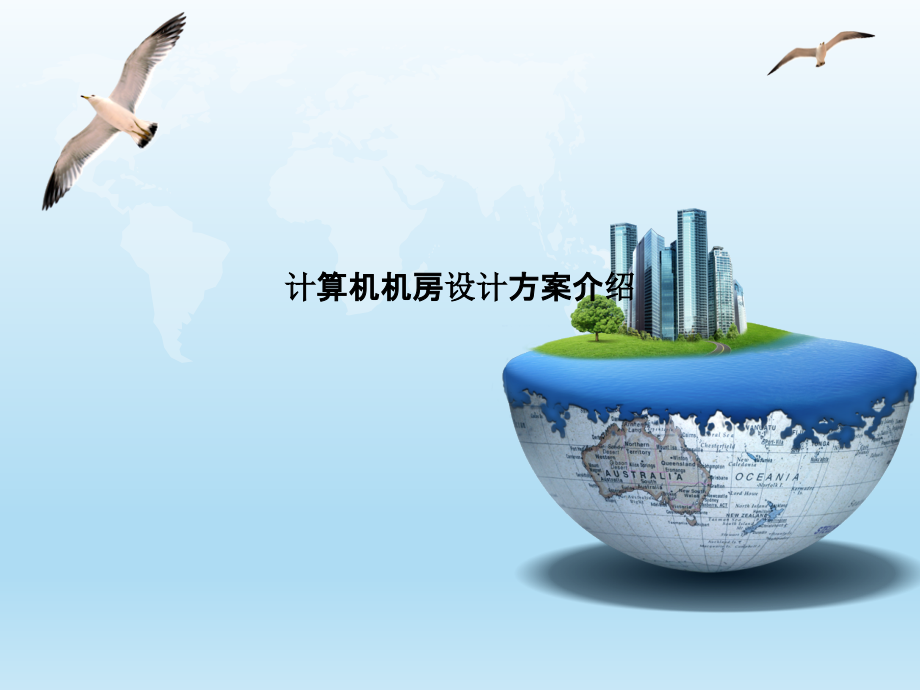

计算机机房设计方案介绍.pptx

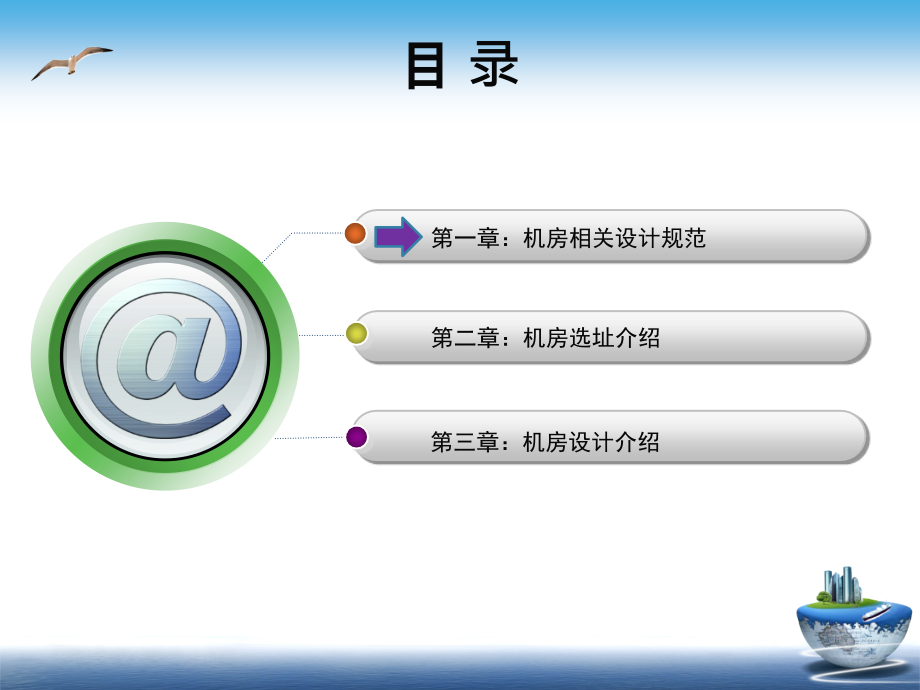

,计算机机房设计方案介绍,第一章：,机房,相关,设计规范,第二章,：机房选址介绍,第三章：,机房设计介绍,目 录,机房相关国家标准,数据中心设计规范,(GB50174-2017),电子信息系统机房施工及验收,规范,(GB50462-2015),计算机场地通用,规范,(GB/T 2887-2011),计算站场地安全,要求,(GB/T 9361-2011),电子信息系统机房环境检测,标准,(,在编,),数据中心综合监控系统工程技术,规范,(,在编,),数据中心通信基础设施,标准,TIA 942,国家标准之间的关系,通用规范,是总纲，适用于机房工程的各个方面,:,设计规范,和,施工验收规范,是对,通用规范,的深化和具体表现,;,设计规范,是,施工验收规范,的基础,;,施工验收规范,是,设计规范,的具体实现,;,环境检测标准,是,施工验收规范,的,补充,。,第一章：,机房,相关,设计规范,第二章,：机房选址介绍,第三章：,机房设计介绍,目 录,机房选址要求,1,电力供给应稳定可靠，交通、通信应便捷，自然环境应清洁；,2,应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易,爆物品的场所,;,3,应远离水灾和火灾隐患区域,;,4,应远离强振源和强噪声源,;,5,应避开强电磁场干扰。,设备,运输,:,管线,敷设,:,雷电,感应,:,结构荷载,:,（,改建机房,应根据荷载要求采取加固,措施,）,空调,室外机的安置位置。,楼层,考虑,多层或高层建筑物、安装空调室外机、,设备搬运,等因素，机房宜设置在大楼的第二层，或裙,楼的,中间层。,机房选址考虑因素,主,机房净高应根据机柜高度及通风要求确定，且不宜小于,2.6m,。,常用,的机柜高度一般为,1.8,2.2m,，气流组织所需机柜顶面至吊顶的,距离一般,为,400,800mm,，故机房净高不宜小于,2.6m,。,机房高度要求,1,当电子信息设备已确定规格时,，可按下式计算：,A=K,S,式,中,A,主机房使用面积,();,K,系数，取值为,5,7;,S,电子信息设备的投影面积,(),。,2,当电子信息设备尚未确定规格时,，可按下式计算：,A=FN,式,中,F,单台设备占用面积，可取,3.5,5.5(/,台,);,N,主机房内所有设备（机柜）的总台数。,机房面积计算,主,机房内通道与设备间的,距离要求：,1,用于搬运设备的通道净宽不应小于,1.5m;,2,面对面布置的机柜或机架正面之间的距离不宜小于,1.2m;,3,背对背布置的机柜或机架背面之间的距离不应小于,lm;,4,当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间的距离不宜,小于,1.2m;,5,成行排列的机柜，其长度超过,6m,时，两端应设有出口通道,;,当两个出口,通道,之间的距离超过,15m,时，在两个出口通道之间还应增加出口通道。出口通道,的宽度,不宜小于,lm,，局部可为,0.8m,。,机房设备（机柜）布置,第一章：,机房,相关,设计规范,第二章,：机房选址介绍,第三章：,机房设计介绍,目 录,机房建设各大子系统,Contents,Contents,供配电,机房装修,空调新风,防雷接地,环境,监控,综合,布线,KVM,系统,消防系统,机房建设内容,一、机房装修工程,地面：,抗静电地板（铝合金、全钢、复合）、通风地板,墙面及柱面：,乳胶漆、铝塑板、彩钢板,顶,面：,微孔铝制天花板,吊顶（优点：不吸尘、不起尘、吸音、易清洁、便于安装及维修吊顶内管线）,门窗及隔断：,甲级钢,制,防火门（主机,房门的尺寸不宜小于,1.2m2.2m,）、防火玻璃门、防火玻璃（,12mm,）、不燃板封窗,保温,：,岩棉、橡,塑,保温板,二、机房供配电,ATS,（自动切换开关）,PDM,（电源列头柜）,STS,（静态切换开关）,经验,算法：,1,、单相,220V,的线路中，每,1,平方毫米的铜芯线可以承受,1KW,的功率，电流,在,3A5A,左右。,2,、三相,380V,的线路中，每,1,平方毫米的铜芯线可以承受,2KW2.5KW,的功率，电流在,2A,左右,。,机房供配电线缆计算,1,、首先计算出设备的用电的功率，再根据设备功率计算出所需的电流：,三相设备电流计算：,I,（,A,）,=P(KW)/0.66,单项设备电流计算：,I,（,A,）,=P(W)/220,2,、然后根据电流选择对应的空开：,空开,=I(A)*1.25*0.9,（选择接近的空开型号）,3,、再根据空开的型号选择电缆：,电缆的载流量接近空开的载流量，但,电缆的载流量一定要大于空开的载流量,，因为空开要对电缆进行保护,。,电缆、空开的选择,举例：单台机柜用电量,5KW,电流计算,:I,（,A,）,=P(W)/220=5000/220=22.73A,根据电流选择对应的空开,:,空,开,=I(A)*1.25*0.9=22.73*1.25*0.9=25.57A,所以,选择接近的,25A,单相空,开；,电缆选择：,36mm2,电缆,载流量,30A,，所以选择,36mm2,电缆,电缆、空开的选择,1、UPS,系统,按,工作原理不同，,UPS,分为：,离线,式（后备,式）,UPS,在,线式,UPS,按,变压器特点不同，,UPS,分为：,高频,UPS,（高频机）,工频,UPS,（工频机）,工频机与高频机在线互动式的区别与,优势,工频,UPS,在硬件配置上的优势：,工频,UPS,配有输入和输出隔离变压器，将,UPS,和外界完全隔离，,而高频,UPS,和互动式,UPS,则没有。其好处是避免外部设备的干扰和负载大动态的变化所带来的冲击。故工频机短路能力和过载能力也更高。,工频,UPS,设计寿命为,8-20,年，高频和互动式,UPS,设计寿命为,3,5,年。,工频,UPS,功率因素为,0.8,，高频,UPS,和互动式,UPS,功率因素为,0.7,，同功率的,UPS,，工频机比高频机、互动式,UPS,负载能力更强。,由于,UPS,输出是恒定功率，感性负载通常启动时的瞬间功率是其标准功率的,3-7,倍。通常情况下，,UPS,不能带感性负载设备。,电梯类设备，对电源质量要求不高。由于电梯属于感性负载，通常状态下，,UPS,的功率应满足,3,倍以上的电梯额定功率，需选用工频机。,UPS,通常情况下配备哪些负载？,负载分为：,A),容性负载,B),感性负载,A),容性负载：一般把带电容参数的负载，即符合电压滞后电流特性的负载称为容性负载。充放电时，电压不能突变。其对应的功率因数为负值。,例如：,IT,设备（电脑），精密设备（手术室里精密仪器），机房重要设备（交换机，服务器）,B),通常情况下，一般把带有电感参数的负载称之为感性负载,.,例如：电动机、变压器、电风扇、空调，冰箱，洗衣机，电磁炉、电水壶日光灯等。,UPS,容量选择,公式：设备总负载功率,在线式,UPS,功率输出因数,=,UPS,容量（,VA,）,例：设备总负载功率,为：,15KW,UPS,容量为：,15000W0.8=18750W,考虑,UPS,容量的冗余，一般以,20%,到,30%,（在线式,UPS,最佳工作状态是负载,70%,到,80,%,，后备式取,60%,到,70%,），,UPS,容量应该,为,18750VA*1.3=24375VA,从而,可以得出选用,30kVA,的,UPS,。,蓄电池计算公式,UPS,相关电缆计算公式,机房照明,工作照明：,应急照明：,紧急疏散照明：,后备电池做电源，在发生断电时可自动投入,使用,主,机房照度不小于,500Lux,，辅助区域不小于,300Lux,，应急照明不小于一般照明的,10,，疏散指示灯照度不小于,5Lux,。,采用,600*600,的格栅灯,盘,三,、,空调新风系统,1、,空调系统,精密,空调系统的设计是为了进行精确的,温度和湿度控制,。精密空调系统具有高可靠性，保证,系统,长期连续运行,，,风量大,，是,为机器而设计,的。,标准,舒适型空调没有考虑连续运行,情况，,没有湿度控制功能,，风量小，是,为人而设计,的。,风冷系统,(5m,20m),水冷系统,乙二醇冷却系统,(0,),冷冻水系统,精密空调分类,地面,活动地板,楼顶板,吊顶板,送风,回风,机柜前面,机柜后面,机柜后面,冷通道,热通道,热通道,精密空调回风方式,精密空调制冷量计算,1,、功率及面积法,：,公式：,Qt=Q1+Q2,，,Qt,总制冷量（,KW,）,；,Q1,室内设备,负荷（,Q1=,设备功率*,0.8,）,；,Q2,环境负荷（,Q2=0.18kw/m2,*,机房面积）。,2,、面积法：,公式,：,Qt=S*P,S,机房面积（,m2,）；,P,冷量,估算指标，取,350W/m2,精密,空调场所的冷负荷估算指标：,电信交换机房、移动基站（,300-350W/m2,）,IDC,数据中心（,600-800W/m2,）,计算机房、计费中心、控制中心、培训中心（,300-350W/m2,）,UPS,和电池室、动力机房（,300-350W/m2,）,当,室外机高于室内机时，建议垂直最大距离为,20,米,；,当,室外机低于室内机时，建议垂直最大距离为,5,米,；,管道,总长不超过,60,米，管道长度大于,30,米时，需加装管道延长组件。,精密空调安装要求,新风系统,根据机房设计规范，,空调,系统的新风量应取下列两项中的最大值：,1,按工作人员计算，每人,40m/h,；,2,维持室内正压所需风量,。,机房新风量计算公式：,1,.,若按,每人所需新风量,计算，则新风量,Q1=n,*,q,。,n,为房间人数，,q,为,每人所需新,风量，,q,取,40m/h,；,2,.,若按房间,新风换气次数,计算,，则新风,Q2=m,*,p,。,m,为机房空间，,p,为房间,新风,换气次数，一般取,23.,新风换气次数参考表,房间类型,不吸烟,少量吸烟,大量吸烟,公寓,/,别墅,商场,计算机房,体育馆,病房,公寓,/,别墅,办公室,餐厅,KTV/,酒吧,/,宾馆,会议室,房间新风换气次数,0.40.7,1.63.9,1.12.7,2.56.3,0.51.3,0.51.0,1.12.7,1.33.1,1.94.7,2.17.8,电源系统防护,信号系统防护,机房防雷系统,机房接地系统,根据,防雷接地,设计规范,.,建立中心机房防雷接地系统,加,装信号防雷器,加装三级电压保护器,四、防雷接地,系统,根据机房设计规范，等电位联结,带、接电线和等电位联结导体的材料和最小截面,积如下表：,名称,材料,最小截面积,(mm2),等电位联结带,铜,50,利用建筑内的钢筋做接地线,铁,50,单独设置的接地线,铜,25,等电位联结导体,(,从等电位联结带至接地汇集排或至其他等电位联结带；各接地汇集排之间,),铜,16,等电位联结导体,(,从机房内各金属装置至等电位联结带或接地汇集排；从机柜至等电位联结网格,),铜,6,供配电设备,监控,UPS,电源设备,监控,精密空调设备,监控,新风机设备,监控,漏水检测设备,监控,温湿度设备,监控,消防报警设备,监控,五、动力及环境监控系统,空调,UPS,数据传输线,Title in here,服务器,Title in here,网络设备,Title in here,交换机,1,防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。,2,机房内防雷系统主要是对服务器、终端、交换机、网络设备、数据传输线、,UPS,、空调等电子设备加装过压保护装置，在设备受到过电压侵袭时，保护装置能快速动作将能量泄放，从而保护设备不受损坏。,3、,防雷接地装置包括避雷针、带、线、网接地引下线、接地引入线、接地汇集线、接地体等。,防雷系统,终端,六、火灾报警,及气体灭火系统,一个探测区域内所需设置的探测器数量，不应小于下式的计算值：,式,中：,N,探测器数量,(,只,),，,N,应取整数；,S,该探测区域面积,(m2);,A,探测器的保护面积,(m2);,K,修正系数，特级保护对象宜取,0.70.8,，一级保护对象宜取,0.80.9,，二级保,护,对象宜取,0.91.0,。,灭火效率高,洁净环保，对人体无伤害,经济实惠,具有,良好的电气绝缘性,1,2.,3.,4.,七氟丙烷气体灭火系统特点：,1,、,总,公斤,数,=,总体积,*,保护系数,（,取平均值,0.75kg/m3,）,实际精确,保护,系数：,1,.,计算机房,0.64 kg/m3,2.,发电机房储油间配电室变压器室,0.66 kg/m3,3.,档案室,0.81kg/m3,，,2,、,钢瓶,个数：总公斤数钢瓶规格,七氟,丙烷气体量计算,智能化,远程数字,IP,用户使用,IE,浏览器，可以集中管理所有机房设备并为所连接的服务器设备命名，并分级设置用户权限,模块化,可扩充性,KVM,远程监控系统,在总控中心由一套键盘、鼠标、显示器组成的控制台登陆所有的设备，方便快捷地排除机器故障,七、,KVM,系统,八、机房综合布线,该系统主要用于将该机房内的主机，服务器与主光配的连接，使网络交换机高速互连。主要工作量包括完成网络中心机房与数据库机房的互联；完成中心数据库服务器到核心交换机的直接接入；完成机房内部规范布线,。,服务器机柜,六类网线,6,芯多模光纤,网络机柜,72,芯光纤配线架,12,芯光纤配线架,六类配线架,项目,技术要求,备注,A,级,B,级,C,级,机房,布线,承担信息业务的传输介质,光缆或六类以上对绞电缆采用,1+1,冗余,光缆或六类及以上对焦电缆采用,3+1,冗余,主机房信息点配置,不少于,12,个信息点，其中冗余信息点为总信息点的,1/2,不少于,8,个信息点，其中冗余信息点为总信息点的,1/4,不少于,6,个信息点,表中所列为一个工作区的信息点,支持区信息点配置,不少于,4,个信息点,不少于,2,个信息点,表中所列为一个工作区的信息点,Thank You!,
