园林假山工程.ppt

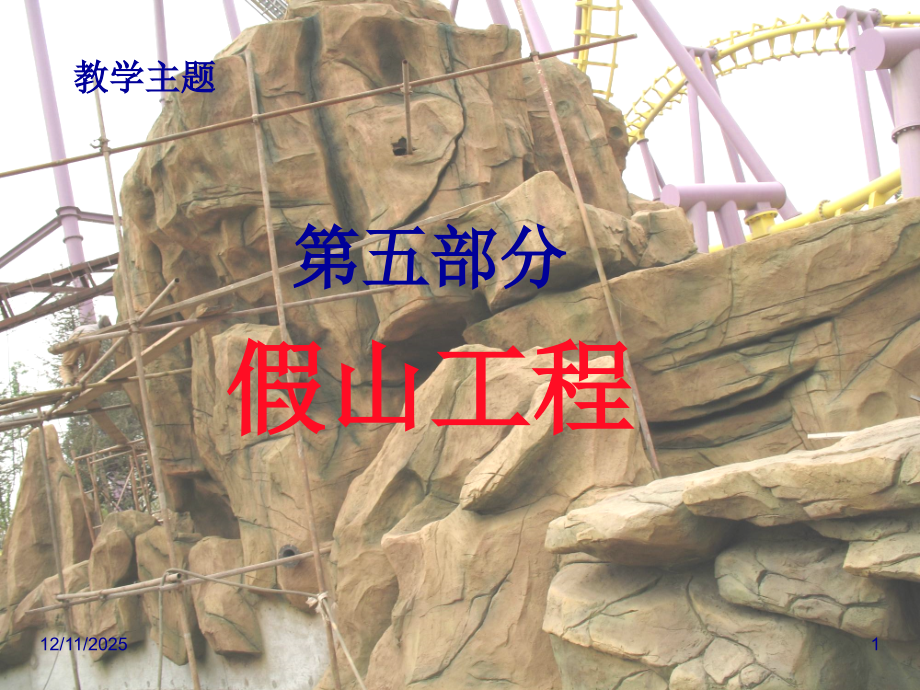

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第五部分,假山工程,教学主题,12/11/2025,1,课程名称：园林工程施工技术,授课班级：园林工程施工技术1班,授课时间：,授课学时：6学时,授课地点：1413,12/11/2025,2,教学目标与要求：,1、了解假山的功能作用、常用的假山材料以及采运方法，理解特置、群置、散置的概念；,2、掌握置石与假山的布置要求，掌握特置、群置、散置的布置手法及施工方法；,3、掌握假山的施工步骤和施工方法、人工塑山的方法；,4、培养基本的假山工程设计及假山、置石施工技能。,职业技能教学点：,主要技能教学点为假山材料识别；假山工程设计；假山工程施工；置石工程施工；人工塑山。,12/11/2025,3,教学设计：,1、清点人数复习旧课讲授新课课后小结作业布置；,2、教学重点为假山置石材料识别、假山工程施工；,3、教学难点为人工塑山及假山施工实践操作。,教学手段：,结合假山工程实例进行案例分析，运用多媒体的手段采用讲授法的方式教学。,12/11/2025,4,一、概述,假山：,以造景游览为目的，充分结合功能作用，以土石为材料，以自然山水为蓝本加以艺术的提炼和夸张，用人工再造的山水景物的通称。,置石：,以山石为材料作独立性或附属性的造景布置。,12/11/2025,5,假山的体量大而集中，可观可游；置石主要以观赏为主，体量较小而分散；,假山因材料不同分为土山、石山、土石相间的山。,12/11/2025,6,假山的沿革：,第一阶段：写实性，土山带石为主，尺度近真山；,第二阶段：移天缩地于一园的写意山水，抽象的意境，充满艺术联想；,第三阶段：山水画为指导，以玲珑剔透为特征，以微茫、惨淡为妙境；,第四阶段：新时代审美情趣，特色明显，塑山及人工岩工艺大有发展。,12/11/2025,7,峰石：,奇异，单设或收顶；,叠石：,质好形宜；,腹石：,用量较大，就地取材；,基石：,巨型石，坚硬、耐压。,12/11/2025,10,（2）石形和纹理走向与造型的关系；,斜向石型有动势和倾斜平衡感觉，适于表现危岩与山体的高远效果；,不规则曲线纹理石型适于表现水景，叠瀑具有动态美；,横向石型具有稳定的静态美。适于围栏、庭院、叠山造型。,12/11/2025,11,（3）石的色泽与叠山环境的关系；,置石的质和色对人的心理和生理感觉；,（4）有些特殊的环境可选择其他石料；,宾馆、重要场所的特置散石、点景小品的处理。,12/11/2025,12,2、常用假山石：,（1）湖石：,线条浑圆流畅，洞穴透空灵巧，适宜大型园林叠山及造山水景；,（2）黄石：,形体顽劣、棱角分明、肌理近乎垂直、雄浑沉实；平正大方、立体感强、块钝而棱锐，具有较强的光影效果。,12/11/2025,13,太湖石,黄石,12/11/2025,14,（3）青石：,多成片状，称青片石。,（4）石笋：,修长如竹笋，作独立小景。,（5）其他石品：,木化石、松皮石、石珊瑚、黄蜡石、石蛋等。,12/11/2025,15,青石,房山石,12/11/2025,16,灵璧石,12/11/2025,17,12/11/2025,18,12/11/2025,19,山石特征类型,12/11/2025,20,12/11/2025,21,3、山石采运：,多采用掘取、浮面挑选、移旧和松爆方法；,采用机吊、车船运输；,用泥团、扎草、夹杠、冰球保护包装。,12/11/2025,22,12/11/2025,23,12/11/2025,24,小秤起重,大秤起重,12/11/2025,25,三角架吊链起重法,12/11/2025,26,走旱船,小地龙,12/11/2025,27,二、置石,1、特置：,选择体量大、轮廓线突出、姿态多变、色彩突出的山石；,布置要点：,相石立意，山石体量与环境协调，有前景框景和背景的衬托和利用植物弥补山石的缺陷。,12/11/2025,28,一般置于相对封闭的小空间，成为局部构图的中心；,石高与观赏距离一般介于1:2一1:3之间；,在工程方面要求稳定和耐久；,掌握山石的重心线保持平衡；,常用石榫稳定；,可结合台景布置。,12/11/2025,29,12/11/2025,30,2、对置：,在建筑物前沿建筑中轴线两侧对称位置的山石布置。,12/11/2025,31,3、散置：,可以独立成景，与山水、建筑、树木联成一体；,布局要点：,造景目的性明确，格局严谨，手法洗练，寓浓于淡，有聚有散，有断有续，主次分明；高低曲折，顾盼呼应，疏密有致，层次丰富，散而有物，寸石生情。,12/11/2025,32,12/11/2025,33,12/11/2025,34,4、山石器设：,以石材作石屏风、石栏、石桌、石几、石凳、石床等；,宜布置在树下、林地边缘；,选材应与环境其他石材协调，外形接近平板或方墩状，尺寸稍大。,12/11/2025,35,5、山石花台：,从外向内包；强调自然、生动；,花台平面轮廓：,有曲折、进出的变化；兼有大弯、小弯的凹凸面，弯的深浅和间距不同；,花台的立面轮廓要有起伏变化；,花台的断面和细部要伸缩，有虚实和藏露的变化；,12/11/2025,36,6、同园林建筑相结合的置石：,少量山石在合宜的部位装点建筑，模拟自然裸露的山岩，依岩而建；表现大山之一隅；,12/11/2025,37,（1）山石踏跺和蹲配：,踏跺用石选择扁平状，以不等边三角形、多边形间砌；,每级1030cm；,旁设垂带，石级断面上挑下收；拼缝上下交错，上石压下缝；,蹲配空间造型上可利用山石的形态变化；体量大而高为蹲，小而低为配。,12/11/2025,38,（2）抱角和镶隅：,对外墙角，山石成环抱之势紧包基角墙面为抱角；,墙内角以山石填镶称为镶隅；,抱角与镶隅的山石体量须与墙体所在空间协调；,12/11/2025,39,（3）粉壁置石：,以墙作背景，面对建筑的墙面、建筑山墙或相当于建筑墙面前基础种植的部位作石景或山景布置。,12/11/2025,40,回廊转折处的廊间置石：,山石小品补白，有层次和深度的变化，丰富游览景色，建筑空间小中见大；,窗前置石-无心画：,室内外互相渗透，漏窗透石景；,作室外楼梯：,可节约使用室内建筑面积，可成自然山石景。,12/11/2025,41,三、假山,（一）假山类型：,1、土包山：,以土为主，以石为辅的堆山手法；,2、石包山：,以石为主，外石内土的小型假山；,3、掇山小品：,厅山、壁山、池石。,12/11/2025,42,12/11/2025,43,12/11/2025,44,12/11/2025,45,12/11/2025,46,12/11/2025,47,12/11/2025,48,12/11/2025,49,（二）理山,1、相地合宜，造山得体；,2、先立主体，次相辅弼；,3、远观山势，近看石质；,4、寓情于石，情景交融；,12/11/2025,50,（三）假山创作原则与设计手法,1、假山创作原则：,有真为假，做假成真。,2、叠山设计手法：,构思法、移植法、资料拼接法、立体造型法（模型法）。,12/11/2025,51,12/11/2025,52,（四）掇山,工艺过程：,施工放线挖槽基础施工选石采运相石立基拉底堆叠中层结顶检查完形。,12/11/2025,53,1、相石：,首选单块峰石放在安全之处；,按石料不同的形态、作用、施工造型先后顺序合理安排；,使每块石料的大面朝上；,有次序排列式放置；,保证最佳观赏点与掇山场地的通透；,石间不能挤靠或成堆放置；,忌讳边施工边进料。,12/11/2025,54,2、立基：,基础表面高程应在土表或者水位线以下0.30.5m；,常见桩基、灰土基础、石基、混凝土和钢筋混凝土基础。,12/11/2025,55,柱基础,灰土基础,混凝土基础,浆砌块石基础,假山基础,12/11/2025,56,3、拉底：,即起脚，使假山的底层稳固和控制其平面轮廓的作用；,拉底要点：,统筹向背；曲折错落；断续相间；紧连互咬；垫平安稳；,技术要求：,石实、坚硬安稳，安排宜小不宜大、宜收不宜放，定点、摆线要准确。,12/11/2025,57,（）点脚法 （）连脚法 （）块面脚法,12/11/2025,58,做脚：,用山石砌筑成山脚；,在假山上面部分山形山势施工大体完成后，于紧贴起脚石外缘部分拼叠山脚以弥补起脚造型不足的操作技法。,12/11/2025,59,（）凹进脚（）凸出脚（）断进脚（）承上脚,（）悬底脚（）平板脚,12/11/2025,60,山体结构：,（1）环透式结构：,（2）层叠式结构：,水平层叠、斜面层叠；,（3）竖立式结构：,直立结构、斜立结构；,（4）填充式结构：,填土结构、砖石填充结构、混凝土填充结构。,12/11/2025,61,环透式假山,层叠式假山,竖立式假山,12/11/2025,62,4、中层：,指底层以上，顶层以下的大部分山体；,30字诀：,安连接斗挎，拼悬卡剑垂，挑飘飞戗挂，钉担钩榫扎，填补缝垫杀，搭靠转换压；,要求：,接石压茬；偏侧错安；仄立避闸；等分平衡。,12/11/2025,63,安,连,接,挎,斗,12/11/2025,64,剑,拼,悬,卡,垂,12/11/2025,65,挑,12/11/2025,66,券,撑,12/11/2025,67,5、收顶：,山石要求体量大，选用轮廓和体态富有特征的山石；,收顶分峰、峦、平顶三种类型；北雄、中秀、南奇、西险；,石体要顺应山势，立点求实避虚，峰石要有主、次、宾、配之别。,12/11/2025,68,6、叠山技术措施：,（1）平稳设施和填充设施：,垫片平衡和传递重力；,塞：,安放石块不稳固时，打入质地坚硬的楔形石片垫牢，称“打塞”；,戗：,为保证立石稳固，沿石块力的方向的迎面，用石块支撑叫戗；,灌筑：,每层山石安放稳定后，内部缝隙处按1:3:6水泥:沙:石子配此灌筑、捣固混凝土，使其与山石结为一体。,12/11/2025,69,打塞,戗,12/11/2025,70,（2）铁活加固设施：,银钉扣、铁爬钉、铁扁担、马蹄形吊架和叉形吊架；,银锭扣,12/11/2025,71,铁爬钉,铁扁担,12/11/2025,72,马蹄形吊架和叉形吊架,12/11/2025,73,12/11/2025,74,12/11/2025,75,（3）勾缝和胶结：,采用1：1水泥砂浆；勾缝用柳叶抹勾明缝和暗缝。,12/11/2025,76,7、假山洞结构：,（1）梁柱式假山洞：,洞壁由柱和墙组成，常见；,柱为受力架，墙承受荷载不大，可用作开辟采光和通风的自然窗门；,从平面上看，柱是点，同侧柱点的自然连线即洞壁，壁线之间通道即是洞。,12/11/2025,77,梁柱式假山洞,12/11/2025,78,（2）挑梁式假山洞：,或称“叠涩式”，石柱渐起渐向山洞侧挑伸，至洞顶巨石压合；,吸取桥梁中“悬臂桥”的做法；,圆明园武陵春色的桃花洞，巧妙地于假山洞上结土为山，既保证结构上“镇压”挑梁的需要，又形成假山跨溪，溪穿石洞的奇观。,12/11/2025,79,武陵春色桃花洞,12/11/2025,80,挑梁式假山洞,12/11/2025,81,（3）券拱式假山洞：,顶壁一气，安全；,戈裕良创造的券拱式假山洞结构；,承重逐渐沿券成环拱挤压传递，不会出现梁柱式石梁压裂、压断的危险，洞顶、洞壁的结构和外观都具有很强整体性和整体感强。,12/11/2025,82,券拱式假山洞,12/11/2025,83,假山洞,12/11/2025,84,12/11/2025,85,12/11/2025,86,12/11/2025,87,12/11/2025,88,（）单梁（）丁字梁（）井字梁,（）双梁（）三角梁（）藻井梁,12/11/2025,89,8、假山叠石8忌,一忌对称居中,二忌重心不稳,12/11/2025,90,三忌杂乱无章,四忌纹理不顺,12/11/2025,91,五忌铜墙铁壁,六忌刀山剑树,12/11/2025,92,七忌鼠洞蚁穴,八忌叠罗汉,12/11/2025,93,（五）施工要点,1、注意先后顺序，应自后向前，由主及次，自下而上分层作业；,2、按设计要求边施工边预埋预留管线水路孔洞，忌事后穿凿，松动石体；,12/11/2025,94,3、对结构承重受力用石必须小心挑选，保证由足够的强度；,4、安石争取一次到位，避免在山石上磨动，原地立好拴绳打扣搬动；,5、掇山完毕复检设计，检查各道工序，进行必要的调整补漏，冲洗石面，清理现场。,12/11/2025,95,6、由主及客，自下而上分层作业，每层高度0.3-0.8m，各工作面叠石施工，不可在胶结材料凝固期施工。,12/11/2025,96,四、塑山,1、塑山特点：,塑石塑山：,用雕塑艺术的手法仿造自然山石景观的工程；在传统所塑山石和假山基础上运用混凝土、玻璃钢、有机树脂等现代材料塑山塑石，即塑山工艺；,FRP塑山玻璃纤维强化树脂（,Fiber Glass Reinforced Plastics,）；GRC假山玻璃纤维强化水泥（,Glass Fiber Reinforced Cement,）；CFRC塑石碳纤维增强混凝土（,Carbon Fiber Reinforced Cement or Concrete,）。,12/11/2025,97,可据意愿塑造出理想的艺术形象，塑造难以采运和堆叠的巨型奇石；,能与现代建筑协调，随地势、建筑塑山；,表现黄蜡石、英石、太湖石等不同石材风格，可在非产石地区布置山景，可利用低价格材料获得较高山景艺术效果；,施工灵活方便，不受地形、地物限制；,据意愿预留位置栽植植物绿化。,12/11/2025,98,2、塑山设计与方法：,塑山多考虑绿化与泉水的配合，弥补塑山干枯、缺乏生气的缺点；,宜远观不宜近赏；,按设计方案塑造模型，1：10-50，石膏制作，以进一步完善设计方案。,12/11/2025,99,12/11/2025,100,12/11/2025,101,3、塑山施工的工艺流程与技术要点：,（1）工艺流程：,取山之形（制模）造山之势（拼塑）绘山之色（表面处理）；,12/11/2025,102,选取规划好的山石类型：,北方山石豪迈，南方山石秀美、多俊俏；,12/11/2025,103,在山石表面用特制材料做好模型：,名山大川为我所用；,12/11/2025,104,造山之势,12/11/2025,105,绘山之色,12/11/2025,106,a、砖骨架塑山：,放样开线挖土方浇混凝土垫层砖骨架打底造型面层批荡及上色修饰成型。,12/11/2025,107,b、钢骨架塑山：,放样开线挖土方浇混凝土垫层焊接钢骨架做分块钢架，铺调钢丝网双面混凝土打底造型面层批荡及上色修饰成型。,12/11/2025,108,（2）塑山施工的技术要点：,a、基架设置：,有砖结构、钢架结构、混凝土结构；,b、泥底塑形：,水泥、黄泥、河沙配成可塑性较强的砂浆，在骨架上塑形；,12/11/2025,109,12/11/2025,110,c、塑面：,进一步细致地刻划石的质感、色泽、纹理和表面特征；,d、设色：,塑面水分未干时用颜料粉和水泥加水拌匀，逐层洒染；石缝孔洞或阴角部位洒稍深色调；凹陷处洒少许绿、黑或白色大小疏密不同的斑点，以增强立体感和自然感。,12/11/2025,111,做骨架,绑扎铁丝网,绑扎铁丝网,绑扎铁丝网,绑扎细部,第一遍水泥,初步成型,绑扎两端铁丝网,绑线细部,12/11/2025,112,量制座椅,砌筑座椅腿,初步成型,罩面,上色,成形,12/11/2025,113,上色,润湿,第二遍水泥,细部,木纹效果,初步成型,细部,细部,整体效果,12/11/2025,114,4、塑山新工艺,玻璃纤维强化水泥（GRC）：,石造型、皴纹逼真，具岩石坚硬润泽的质感；,材料自重轻，强度高，抗老化，耐水湿，易工厂化生产；,施工方法简便、快捷、造价低，应用广；,12/11/2025,115,造型设计、工艺较好，与植物、水景配合，景观更富于变化和表现力；,可利用计算机进行辅助设计。,12/11/2025,116,小结：,12/11/2025,117,作业布置：,1、课外阅读：假山与置石石材。,2、论述假山掇山基本技术要点。,3、结合学院置石进行置石要点及景观鉴赏特点。,4、参见单元作业单。,12/11/2025,118,祝各位同学,学习进步！,12/11/2025,119,
