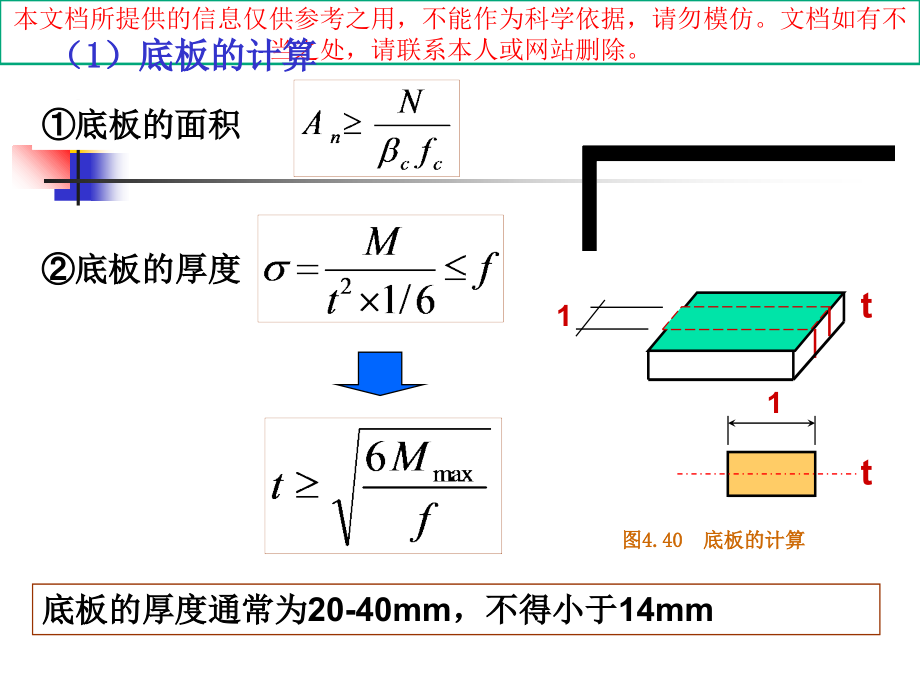

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,图4.38 平板式铰接柱脚,(c),(d),底板的面积,底板的厚度,底板的厚度通常为20-40mm，不得小于14mm,1,t,t,1,（1）底板的计算,图4.40 底板的计算,单位宽度上的最大弯矩,四边支撑板,三、二边支撑板,一边支撑板,q,=,N,/,A,n,作用于底板上的压力,系数,由,b,1,/,a,1,查表4.8,系数,由,b,/,a,查表4.7,图4.40 底板的计算,讲解：,靴梁按支承在柱身焊缝上的双,悬臂梁计算。每根,靴梁承受B/2宽度内的基础反力（B：底板宽度）验算悬伸段支承点处,靴梁截面强度，该处弯矩和剪力为：,M=1/2(qB/2)b,1,2,V=(qB/2)b,1,q：基础向上反力,b:柱的翼缘到底板边缘的距离。,靴梁厚度一般取10-14mm,按悬臂梁计算,验算抗弯和抗剪强度,靴高-与柱边连接所需焊缝长度决定,(3)隔板与肋板的计算,隔板按简支板计算,厚度为,1/50宽度,肋板按悬臂板的计算,隔板受荷范围,肋板受荷范围,（2）靴梁的计算,图4.41 靴梁的计算(a),图4.41 靴梁的计算(b),例4.5,设计柱脚。轴心压力设计值为1700kN,柱脚钢材为Q235钢,焊条E43型。基础砼采用C15，其抗压强度设计值,f,c,=7.2N/mm,2,。,图4.42 例4.5图,图4.39 平板式柱脚,(a),(b),解,采用右图所示柱脚形式。,1、底板尺寸,需要的底板净面积：,采用宽为450mm，长为600mm的底板，毛面积为450600,=270000mm,2,，减去锚栓孔面积，大于所需净面积。,图4.42 例4.5图,基础对底板的压应力为：,底板的区格有三种，现分别计算其单位宽度的弯矩。,区格为四边支承板,区格为三边支承板,区格为悬臂部分,这三种区格的弯矩值相差不大，不必调整底板平面尺寸和,隔板位置。最大弯矩为：,2、隔板计算,将隔板视为两端支于靴梁的简支梁，其线荷载为：,底板厚度：,，取,t,=24mm。,隔板与底板的连接（仅考虑外侧一条焊缝）为正面角焊缝,。取,，焊缝强度计算：,隔板与靴梁的连接（外铡一条焊缝）为侧面角焊缝，所受,隔板的支座反力为：,设,，求焊缝长度（即隔板高度）：,取隔板高270mm，设隔板厚度,t,=8mm,b,/50=278/50=5.6mm。,验算隔板抗剪、抗弯强度：,3、靴梁计算,靴梁与柱身的连接（4条焊缝），按承受柱的压力,N,=1700,kN,。计算，此焊缝为侧面角焊缝，设 ，求其长度：,取靴梁高400mm。,靴梁作为支承于柱力的悬臂梁，设厚度t=10mm，验算其抗剪和抗弯强度。,靴梁与底板的连接焊缝和隔板与底板的连接焊缝传递全部柱的压力，设焊缝的焊脚尺寸均为 。,所需的焊缝总计算长度应为：,显然焊缝的实际计算总长度已超过此值。,柱脚与基础的连接按构造采用两个20mm的锚栓。,
