桩基工程知识专业知识讲座.ppt

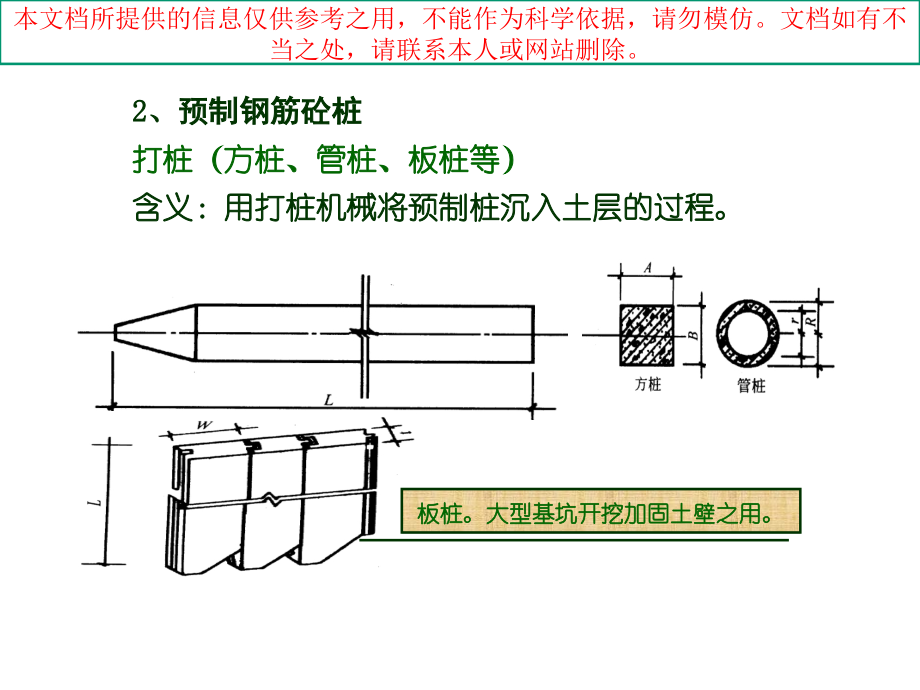

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,2,、,预制钢筋砼桩,打桩（方桩、管桩、板桩等）,含义：用打桩机械将预制桩沉入土层的过程。,板桩。大型基坑开挖加固土壁之用。,项 目,单位工程的工程量,预制钢筋混凝土桩,灌注桩,钢工具桩,l00,3,60,3,50t,3,、单位工程的桩基础工程量在下表数量以内时，相应定额人工、机械乘以系数,1.05,。,打桩机打桩,静力压桩,静力压桩,4,、打桩工程按陆地打垂直桩编制。设计要求打斜桩时，斜度小于1：6时，相应定额人工、机械乘以系数1.25；斜度大于1：6时，相应定额人工、机械乘以系数1.43。,斜度是指在竖直方向上，每单位长度所偏离竖直方向的水平距离。,5,、桩间补桩或在强夯后的地基上打桩时，相应定额人工、机械乘以系数,1.15,。,6,、打试验桩时，相应定额人工、机械乘以系数,2.0,。定额不包括静测、动测的测桩项目，测桩只能计列一次，实际发生时，按合同约定价格列入。,静 载 压 桩 试 验 图 片,自然地坪,h,7,、打送桩时，相应定额人工、机械乘以下表系数：,送 桩 深 度,系 数,2,以内,4,以内,4,以外,1.12,1.25,1.50,截桩按所截桩的根数计算，套用本章定额。截桩、凿桩头、钢筋整理应分项计算，凿桩头按桩体高40d（d为桩主筋直径）乘桩断面以立方米计算，钢筋整理按所整理的桩的根数计算。截桩长度1时，不扣减打桩工程量；长度1时，其超过1部分按实扣减打桩工程量，但不应扣减桩体及其场内运输工程量。成品桩体费用按双方认可的价格列入。距桩位15范围内的移动、起吊和就位，已包括在打桩项目内，超过15的场内运输，执行第十章构件运输1km项目。,8,、灌注桩已考虑了桩体充盈部分的消耗量，其中灌注砂、石桩还包括级配密实的消耗量。但不包括砼搅拌、钢筋制作、钻孔桩和挖孔桩的土或回旋钻机泥浆的运输、预制桩尖、凿桩头及钢筋整理等项目，但活瓣桩尖和截桩不加计算。,预 制 砼 桩 尖 图 片,9,、灌注混凝土桩的钢筋笼、防护工程的钢筋锚杆制安，均按相应章节的有关规定执行。,1,、桩基础,（,1,）预制钢筋混凝土桩按设计桩长,(,包括桩尖,),乘以桩断面面积，以立方米计算。管桩的空心体积应扣除，如按设计要求加注填充材料时，填充部分另按相应规定计算。,预制钢筋混凝土桩工程量设计桩总长度,桩断面面积,二、工程量计算规则,例,2-5,某工程用打桩机，打如图,2-4,所示钢筋混凝土预制方桩，共,50,根，求其工程量，确定定额项目。,解：工程量,0.50.5(24,0.6)50,307.50,3,钢筋混凝土预制方桩 套,2-3-3,定额基价,=1032.70,元,/10,3,（,2,）打孔灌注混凝土桩、钻孔灌注混凝土桩，按设计桩长,(,包括桩尖，设计要求入岩时，包括入岩深度,),另加,0.5,，乘以设计桩外径截面积，以立方米计算。,灌注桩混凝土工程量（,L,0.5,）,D,2,4,L,桩长（含桩尖）,D,桩外直径,back,例2-8打桩机打孔钢筋混凝土灌注桩，桩长14，钢管外径0.5，桩根数为50根，求现场灌注桩工程量，确定定额项目。,解：工程量3.1440.5,2,(14,0.5)50142.28,3,打孔钢筋混凝土灌注桩（15以内）套2-3-18,定额基价2873.44元/10,3,（,3,）夯扩成孔灌注混凝土桩，按设计桩长增加,0.3,，乘以设计桩外径截面积，另加设计夯扩混凝土体积，以立方米计算。,夯扩成孔灌注桩工程量,（,L,0.3,）,D,2,4,夯扩混凝土体积,例,2-7,计算如图,2,-,6,所示夯扩成孔灌注混凝土桩。已知共,15,根，设计桩长为,9,，直径为,500,，底部扩大球体直径为,1000,。计算工程量，确定定额项目。,图26,解：桩身工程量3.140.250.25（90.3）1527.38,3,夯扩成孔灌注混凝土桩（桩身）套2-3-20（换）,定额价格3906.69842.820.051284.550.054013.06 元/10,3,夯扩混凝土工程量3.140.50.50.543157.85,3,夯扩成孔灌注混凝土桩（夯扩混凝土）套2-3-21（换）,定额价格4084.31935.440.051426.110.054202.39 元/10,3,人工挖孔灌注混凝土桩,（,4,）人工挖孔灌注混凝土桩的桩壁和桩芯，分别按设计尺寸以立方米计算。如下图。,桩壁混凝土工程量,L,桩壁,D,2,4-L,桩芯,d,2,4,桩芯混凝土工程量,L,桩芯,d,2,4,人工挖孔桩构造图,（,5,）电焊接桩按设计要求接桩的根数计算。硫磺胶泥接桩按桩断面面积，以平方米计算。桩头钢筋整理按所整理的桩的根数计算。,焊 接 接 桩 图 片,桩基工程工程量清单共分,2,个分项工程清单项目，即,打桩,、灌注桩,。适用于桩基础工程。,第二节 桩基工程量清单编制,（一）计量规范与计价办法相关规定,房屋建筑与装饰工程计量规范,附录表,C.1,打桩项目包括,预制钢筋混凝土方桩、预制钢筋混凝土管桩、钢管桩、截（凿）桩头,等。,一、打桩（编码：,010301,）,板桩。大型基坑开挖加固土壁之用。,预制钢筋砼桩分为,方桩、管桩、板桩等,打桩,：用打桩机械将预制桩沉入土层的过程。,1,、,预制钢筋混凝土方桩,工程量清单,项目编码,：,010301001,。,项目名称,：预制钢筋混凝土方桩。,项目特征,：地层情况；送桩深度、桩长；桩截面；桩倾斜度；混凝土强度等级。,计量单位,：,/,根。,工程量计算规则,：以米计量，按设计图示尺寸以桩长,(,包括桩尖,),计算；以根计量，按设计图示数量计算。,工程内容,：工作平台搭拆；桩机竖拆、移位；沉桩；接桩；送桩。,（一）计量规范与计价办法相关规定,房屋建筑与装饰工程计量规范,附录表,C.2,灌注桩,项目包括,泥浆护壁成孔灌注桩、沉管灌注桩、干作业成孔灌注桩、挖孔桩土（石）方、人工挖孔灌注桩、钻孔压浆桩,等。,二、灌注桩（编码：,010302,）,1,、,泥浆护壁成孔灌注桩,工程量清单,项目编码,：,010302001,。,项目名称,：泥浆护壁成孔灌注桩。,项目特征,：地层情况；空桩长度、桩长；桩径；成孔方法；护筒类型、长度；混凝土强度等级。,计量单位,：,/m,3,/,根。,工程量计算规则,：以米计量，按设计图示尺寸以桩长,(,包括桩尖,),计算；以立方米计量，按不同截面在桩上范围内以体积计算。以根计量，按设计图示数量计算。,工程内容,：护筒埋设；成孔、固壁；混凝土制作、运输、灌注、养护；土方、废泥浆外运；打桩场地硬化及泥浆池、泥浆沟。,2,、,沉管灌注桩,工程量清单,项目编码,：,01030200,2,。,项目名称,：沉管灌注桩。,项目特征,：地层情况；空桩长度、桩长；复打长度；桩径；沉管方法；桩尖类型；混凝土类别、强度等级。,计量单位,：,/m,3,/,根。,工程量计算规则,：以米计量，按设计图示尺寸以桩长,(,包括桩尖,),计算；以立方米计量，按不同截面在桩上范围内以体积计算。以根计量，按设计图示数量计算。,工程内容,：打,(,沉,),拔钢管；桩尖制作、安装；混凝土制作、运输、灌注、养护。,3,、,干作业成孔灌注桩,工程量清单,项目编码,：,01030200,3,。,项目名称,：干作业成孔灌注桩。,项目特征,：地层情况；空桩长度、桩长；桩径；扩孔直径、高度；成孔方法；混凝土类别、强度等级。,计量单位,：,/m,3,/,根。,工程量计算规则,：以米计量，按设计图示尺寸以桩长,(,包括桩尖,),计算；以立方米计量，按不同截面在桩上范围内以体积计算。以根计量，按设计图示数量计算。,工程内容,：成孔、扩孔；混凝土制作、运输、灌注、振捣、养护。,4,、,挖孔桩土（石）方,工程量清单,项目编码,：,01030200,4,。,项目名称,：挖孔桩土（石）方。,项目特征,：土（石）类别；挖孔深度；弃土（石）运距。,计量单位,：,m,3,工程量计算规则,：按设计图示尺寸截面积乘以挖孔深度以立方米计算。,工程内容,：排地表水；挖土、凿石；基底钎探；运输。,4,、,人工挖孔灌注桩,工程量清单,项目编码,：,01030200,5,。,项目名称,：人工挖孔灌注桩。,项目特征,：桩芯长度；桩芯直径、扩底直径、扩底高度；护壁厚度、高度；护壁混凝土类别、强度等级；桩芯混凝土类别、强度等级。,计量单位,：,m,3,/,根,工程量计算规则,：以立方米米计量，按桩芯混凝土体积计算；以根计量，按设计图示数量计算。,工程内容,：护壁制作；混凝土制作、运输、灌注、振捣、养护。,（二）混凝土灌注桩实务案例,例,2-1,某工程采用,C30,混凝土沉管灌注桩，单根桩设计长度为,8,，桩截面为,800,，共,33,根。,混凝土灌注桩分部分项工程量清单的编制,根据“,C.2,混凝土桩”：项目编码：,10302002001,；项目名称：沉管灌注桩；项目待征：地层情况：一、二类土；空桩长度、桩长：无空桩，桩长,8,；复打长度；桩径：,800,；沉管方法：打管；桩尖类型：套管钢尖；混凝土类别、强度等级：,C30,。计量单位为：,3,。,工程量计算规则：以立方米计量，按不同截面在桩上范围内以体积计算。,工程内容：打,(,沉,),拔钢管；桩尖制作、安装；混凝土制作、运输、灌注、养护。,工程数量为：,3.140.400.408.0033,132.63,3,分部分项工程量清单,工程名称：某工程 第,1,页 共,1,页,序号,项目编号,项目,名称,项目特征,计量,单位,工程量,1,010302002001,沉管灌注桩,地层情况：一、二类土；,空桩长度、桩长：无空桩，桩长,8,；,复打长度：无；,桩径：,800,；,沉管方法：打管；,桩尖类型：套管钢尖；,混凝土类别、强度等级：商品砼,C30,3,132.63,将上述结果及相关内容填入“分部分项工程量清单”，如下所示。,例,2-2,1.,背景资料,夯扩成孔灌注混凝土桩尺寸，如图,2-2-5,所示。共,15,根桩，设计桩长为,9,，直径为,500,，底部扩大球体直径为,1000,，混凝土强度等级为,C20,，混凝土现场搅拌，机动翻斗车现场运输混凝土，运距,200,，一级土。编制工程量清单。,图,2-2-5,夯扩成孔灌注混凝土桩,2.,混凝土灌注桩工程量清单的编制,解：（,1,）混凝土灌注桩工程量,=15,根,（,2,）分部分项工程量清单见表,2-2-1,。,表,2-2-1,分部分项工程量清单,序号,项目编号,项目名称,项目特征,计量单位,工程量,1,010302002001,沉管灌注桩,地层情况：,一级土,；,空桩长度、桩长：,9,；,复打长度：按要求；,桩径：,桩直径,500,、球体直径,1000,；,沉管方法：,打入式夯扩桩,；,桩尖类型：套管钢尖；,混凝土类别、强度等级：现场搅拌混凝土,C20,根,15,一、计量规范与计价规则说明,1.,打桩,（,1,）打桩项目包括成品桩购置费，如果用现场预制桩，应包括现场预制的所有费用。,（,2,）试桩与打桩之间间歇时间，机械在现场的停滞，应包括在打试桩报价内。,（,3,）预制桩刷防护材料应包括在报价内。,（,4,）试桩与打桩之间间歇时间，机械在现场的停滞，应包括在打试桩报价内。,2.,灌注桩,（,1,）各种桩,(,除预制钢筋混凝土桩,),的充盈量应包括在报价内。,（,2,）振动沉管、锤击沉管若使用预制钢筋混凝土桩尖时，应包括在报价内。,（,3,）爆扩桩扩大头的混凝土量应包括在报价内。,第三节 桩基工程量清单计价,二、桩与地基基础工程实务案例,夯扩成孔灌注混凝土桩尺寸，如图,2-2-5,所示。共,15,根桩，设计桩长为,9,，直径为,500,，底部扩大球体直径为,1000,，混凝土强度等级为,C20,，混凝土现场搅拌，机动翻斗车现场运输混凝土，运距,200,，一类土。编制工程量清单及清单报价。,图,2-2-5,夯扩成孔灌注混凝土桩,1,.,混凝土灌注桩工程量清单的编制,解：（,1,）混凝土灌注桩工程量,=15,根,（,2,）分部分项工程量清单见表,2-2-1,。,表,2-2-1,分部分项工程量清单,序号,项目编号,项目名称,项目特征描述,计量单位,工程量,1,010302002001,沉管灌注桩,一类土，单桩长度,9,，桩径,500,，球体直径,1000,，打入式夯扩桩，现场搅拌,C20,根,15,2.,混凝土灌注桩工程量清单计价表的编制,（,1,）工程量计算。该项目发生的工程内容为：成孔、混凝土制作、运输、灌注。,桩身工程量,=3.140.250.25,（,9.00+0.3,）,15=27.38,3,夯扩混凝土工程量,=3.140.50.50.54315=7.85,3,单位工程工程量,=27.38+7.85=35.23,3,60,3,混凝土灌注桩单位工程工程量小于,60,3,，相应定额人工、机械乘以系数,1.05,。,混凝土现场搅拌混凝土工程量,=35.231.22,42.98,3,夯扩成孔灌注混凝土桩的桩身和夯扩混凝土部分的混凝土含量均为,1.22,3,/,3,。,机动翻斗车运输混凝土工程量,=35.231.22,42.98,3,（,2,）直接工程费计算。人工、材料、机械单价选用市场信息价。,夯扩成孔灌注混凝土桩（桩身），套定额,2-3-20,（换）。,市场信息价：,C20,（石子粒径,31.5,，下同），每,10,3,人工费,2528.46,元、材料费,2602.71,元、机械费,2779.82,元。,直接工程费,2.738,（,2528.461.05+2602.71+2779.821.05,）,22386.99,元,夯扩成孔灌注混凝土桩（夯扩混凝土），套定额,2-3-21,（换）。,市场信息价：,C20,（石子粒径,31.5,），每,10,3,人工费,2806.32,元、材料费,2502.95,元、机械费,3086.16,元。,直接工程费,0.785,（,2806.321.05+2502.95+3086.161.05,）,6821.69,元,混凝土现场搅拌（基础），套定额,4-4-15,。,市场信息价：每,10,3,基价为,244.59,元。,直接工程费,4.298244.59,1051.25,元,机动翻斗车运输（运距,1K,），套定额,4-4-5,。,市场信息价：每,10,3,基价为,405.39,元。,直接工程费,4.298405.39,1742.37,元,（,3,）综合单价计算。根据企业情况确定管理费率为,4.6%,，利润率为,3.2%,。,分部分项工程费用直接工程费,(1+,管理费率,+,利润率,),(22386.99+6821.69+1051.25+1742.37)1.078,34498.48,元,综合单价分部分项工程费用,清单工程量,34498.4815,2299.90,元,合价清单工程量,综合单价,152299.90,34498.50,元,（,4,）填写清单计价表。分部分项工程量清单计价表见,表,3-3-4,。,表,3-3-4,分部分项工程量清单计价表,序号,项目编号,项目名称,项目特征描述,计量单位,工程量,金额,(,元,),综合单价,合价,1,010302002001,沉管灌注桩,一类土，单桩长度,9,，桩径,500,，球体直径,1000,，打入式夯扩桩，现场搅拌,C20,根,15,2299.90,34498.50,
