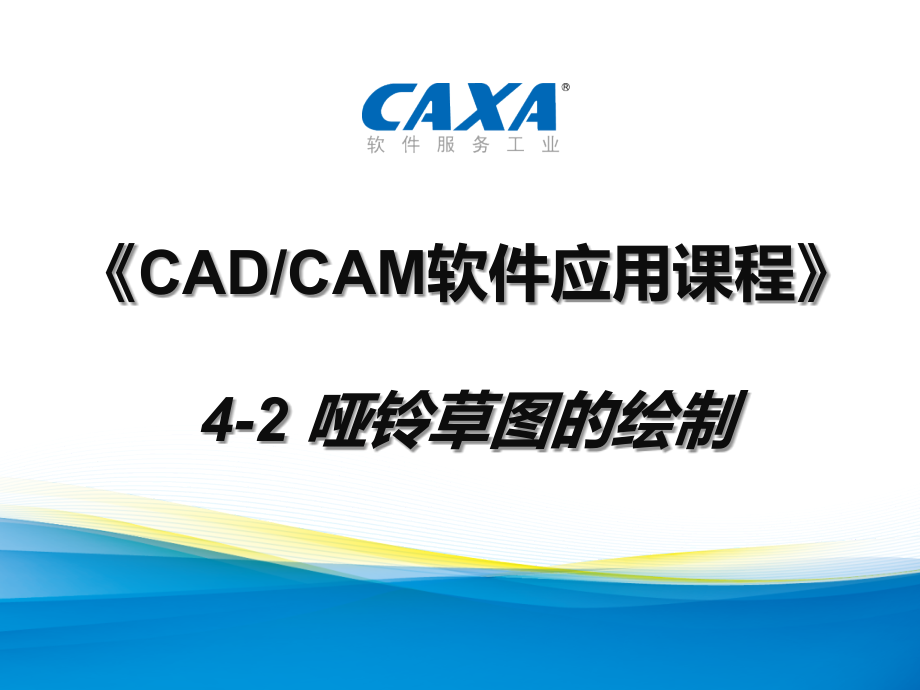

哑铃草图的绘制.pptx

2013/5/30,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,2013/5/30,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,2013/5/30,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,CAD/CAM,软件应用课程,4-2,哑铃草图的绘制,目录,哑铃草图,哑铃,草图绘图步骤分析及操作说明,哑铃草图,1,绘制,长方形,单击中心矩形命令，在坐标原点上绘制,50*30,的矩形或在坐标,140,，,0,的位置绘制,40*100,的矩形。,哑铃,草图绘图步骤分析及操作说明,2,绘制两点线,单击两点线，将光标移动到,A,点后单击鼠标左键，确定第一个点，然后单击鼠标右键，在弹出的窗口上输入,-2,的角度回车绘制斜线。,A,点,哑铃,草图绘图步骤分析及操作说明,3,镜像,鼠标左键点选斜线，然后再左键点击镜像命令，接着用左键点选,X,轴（红色的轴线），最后左键点击属性栏上的对勾完成镜像操作。,哑铃,草图绘图步骤分析及操作说明,4,绘制圆,单击圆心,+,半径命令，鼠标左键点击矩形中心，然后单击鼠标右键，在弹出的窗口上输入半径值为,32,回车完成圆的绘制。,哑铃,草图绘图步骤分析及操作说明,5,绘制切线,点击切线命令后用左键点击圆弧边，然后再左键点击矩形的顶点，重复操作完成如图所示的,4,段切线。,哑铃,草图绘图步骤分析及操作说明,6,裁剪曲线,点击裁剪命令，将多余的曲线截剪和删除。,哑铃,草图绘图步骤分析及操作说明,7,镜像,按点鼠标左键将图素框选如图所示，然后再点击镜像命令，接着左键点选,Y,轴（青色的轴线），最后左键点击属性栏上的对勾完成镜像操作。,哑铃草图绘图步骤分析及操作说明,8,圆弧过渡,点击圆角过渡，如图所示将尖角对行圆角过渡，,R,值为,10,。,哑铃,草图绘图步骤分析及操作说明,9,完成草图,点击完成命令结束草图操作。,哑铃,草图绘图步骤分析及操作说明,谢 谢,!,Thanks,!,
