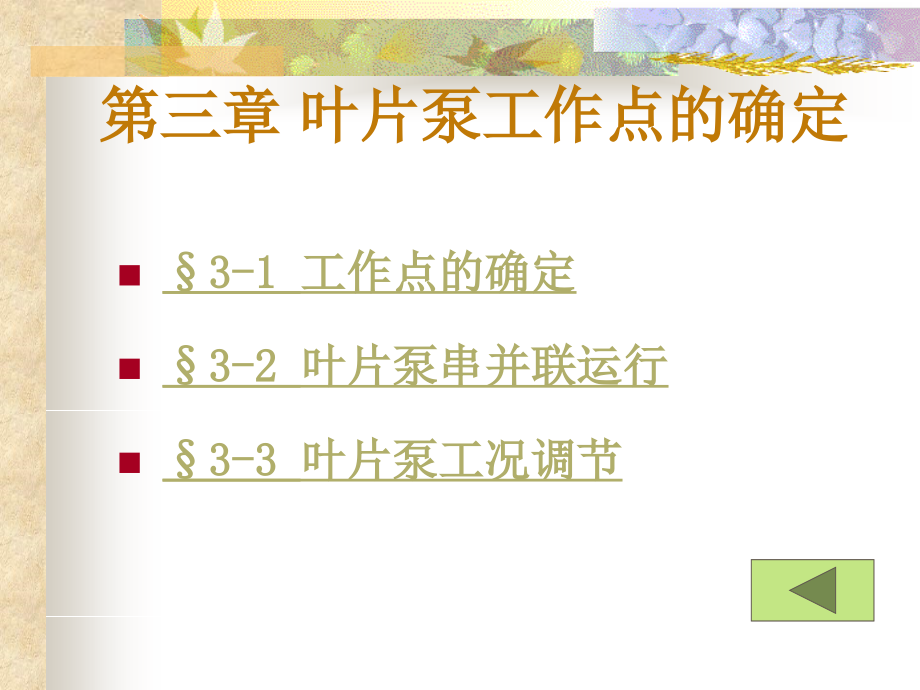

第三章-叶片泵工作点的确定-李宗尧.ppt

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第三章 叶片泵工作点的确定,3-1 工作点的确定,3-2 叶片泵串并联运行,3-3 叶片泵工况调节,3-1 工作点的确定,教学目标：掌握工作点的概念及工作点的确定方法,一、,工作点及其确定工作点的意义,水泵实际工作点：水泵运行时实际的出水流量、扬程、轴功率、效率及吸上真空高度等称水泵实际工作点。,3-1 工作点的确定,水泵设计工作点：水泵在最高效率点运行时的流量、扬程、轴功率及吸上真空高度等称水泵设计工作点。,3-1 工作点的确定,二、管路系统的特性曲线,1、沿程水头损失,h,沿,2、局部水头损失,h,局,3、总水头损失,h=h,局,+h,沿,3-1 工作点的确定,4,、管路系统的特性曲线,O,R曲线,（管路系统的特性曲线）,B,Q,H,3-1 工作点的确定,三、装置特性曲线,H=H,需,+SQ,2,四、工作点的确定,1、图解法,2、解析法,五、小结,A,Q,O,H,3-2 叶片泵串并联运行,教学目标：,掌握水泵串并联适用条件及工作点的确定方法。,一、水泵的串联运行,1,、定义：将第一台水泵的压水管作为第二水泵的吸水管，水由第一台水泵压入第二水泵，并以同一流量依次流过各台水泵。,2,、目的,：提高扬程,3,、适用条件：单泵,扬程不满足要求,3-2 叶片泵串并联运行,二,、,水泵串联运行工作点的确定,1、绘制装置特性曲线,R,曲线,2、绘出水泵性能曲线 扬程纵向叠加法即得（,Q,H,）串联性能曲线,3、,R,曲线与（,Q,H,）曲线交点即为工作点,3-2 叶片泵串并联运行,三、,水泵的并联运行,1、定义：两台或几台水泵共用一个出水管,2、目的：节省管材、缩小占地面积，降低造价,3、适用条件：出水管路较长,四,、,水泵并联运行工作点的确定,1、同型号并联：流量横向叠加法即得（,Q,H,）并联性能曲线,2、不同型号并联,3-3 叶片泵工况调节,一、为什么要进行工作点调节,二、工作点调节,（一）变速调节,1、定义：改变水泵的转速，可以使水泵的性能曲线改变，达到调节水泵工作点的目的。,2、调节过程,H,1,/H,2,=（,Q,1,/Q,2,）,2,H=KQ,2,3、举例分析,3-3 叶片泵工况调节,（二）变径调节,1、定义：用车削的方法将水泵的外径车小，达到改变水泵性能曲线和扩大使用范围的目的，称为变径调节。,2、调节过程,H,a,/H,=（,Q,a,/Q,）,2,H=KQ,2,3、举例分析,4、水泵系列型谱图,3-3 叶片泵工况调节,（三）变角调节,1、定义：用改变叶轮的叶片安装角度，使水泵性能曲线改变的方法，称为水泵工况的变角调节。,2、调节过程,3、举例分析,4、轴流泵的通用性能曲线,3-3 叶片泵工况调节,（四）变阀调节,1、定义：,2、调节过程,三、小结及作业,
