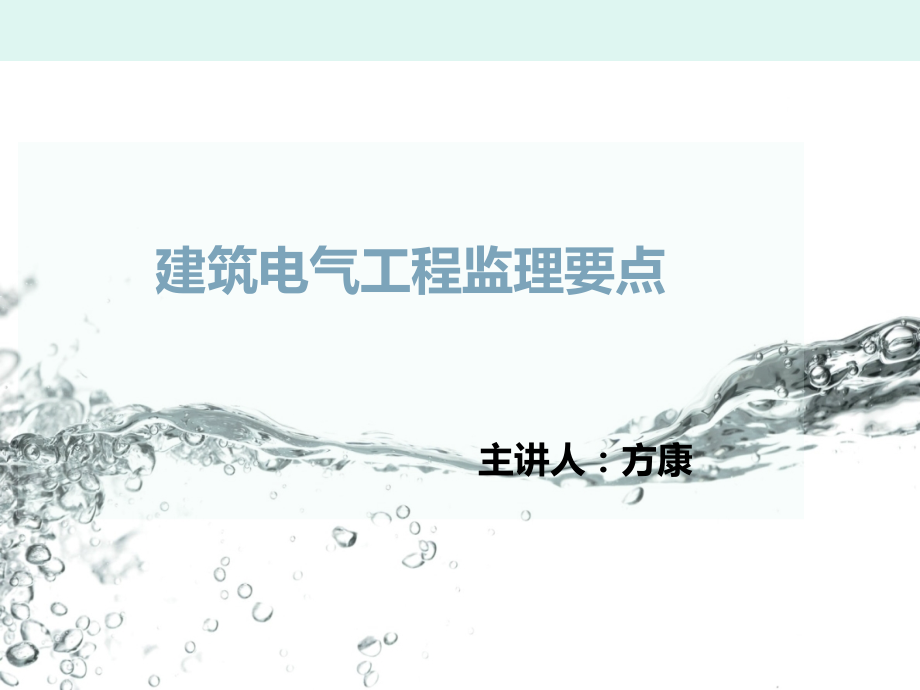

方工-建筑电气工程监理要点(2)---副本.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建筑电气工程监理要点,主讲人：方康,一、读图,1,、,设计说明,供电模式,:,（变配电,系统进线：,双回路、二路供电；供电电源方式：,110KV,直供、,35KV,直供）,设计范围：,变配电系统,、,电力配电系统、照明配电及控制系统、防雷接地系统,电气节能,、,环保措施、电话及综合,布,线系统、有线电视系统,、,安全防范系统、公共广播系统、建筑设备监控系统、火灾自动报警及联系控制系统、多媒体查询及信息显示系统、无线覆盖系统,2,、负荷等级分配：,一级负荷：,一级建筑应按一级负荷供电，二级建筑应按二级负荷供电,（一级电负荷：,二路电源供电，要求相互独立、互不影响，二组独立变电,柜,引来,；,二级负荷：双回路电源，非独立二路供电，可以同一变电所双回路供电,）。,一级负荷供电范围：,超高层障碍标志灯,。,建筑中按最高等级要求配电，办公室物管总通信机房,。,大型商场营业厅备用照明用电,。,计算机机房,消防设备用电,3,、系统图、平面图,系统图：,各个,独立,系统的组成、供电形式、负荷等级,配置。,平面图：,各回路分配、走向；与各专业接口,和,相互之间协调,。,4,、第三电源配置：,上海市民用建筑电气防火设计规范规定：,超高层建筑物内所有消防设施,，都,要按一级负荷,中特别,重要负荷供电,特别重要负荷：,除去二路供电电源外,，,需配置第三电源,二、建筑电气工程强制性条文,部分常用规范、规程：,GB50303-2002,建筑电气工程施工质量验收规范,GB50300-2001,建筑工程施工质量验收统一标准,CECS100,：,98,套接,扣,压式薄壁钢导管电线管路施工及验收规范,CECS120,：,2007,套接紧定式钢导管电线管路施工及验收规程,部分常用强制条文：,GB50303-2002,建筑电气工程施工质量验收规范,3.1.7,接地（,PE,）或接零,(,PEN,),支线必须单独与接地（,PE,）或接零（,PEN,）干线相连接，不得串联连接。,7.1.1,电动机、电加热器及电动执行机构的可接近裸露导体必须接地（,PE,）或接零,(PEN),8.1.3,柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致,9.1.4,不间断电源输出端的中性线（,N,极），必须与由接地装置直接引来的接地干线相连接，做重复接地。,11.1.1,绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（,PE,）或接零（,PEN,）可靠。不应作为接地（,PE,）或接零,(,PEN,),的接续导体。,部分常用强制条文：,12.1.1,金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（,PE,）或接零（,PEN,）可靠，且必须符合下列规定：,金属电缆桥架及其支架全长应不少于,2,处与接地（,PE,）或接零（,PEN,）干线相连接；,非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于,4mm,2,；,镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于,2,个有防松螺帽或防松垫圈的连接固定螺栓。,部分常用强制条文：,13.1.1,金属电缆支架、电缆导管必须接地（,PE,）或接零（,PEN,）可靠。,14.1.2,金属导管严禁对口熔焊连接；镀锌和壁厚小于等于,2mm,的钢导管不得套管熔焊连接。,15.1.1,三相或单相的交流单芯电缆，不得单独穿于钢导管内。,19.1.2,花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于,6mm,。大型花灯的固定及悬吊装置，应按灯具重量的,2,倍做过载试验。,部分常用强制条文：,21.1.3 建筑物景观照明灯具安装应符合下列规定：,每套灯具的导电部分对地绝缘电阻值大于2M；,在人行道等人员来往密集场所安装的落地式灯具，无围栏防护，安装高度距地面2.5m以上；,金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。,部分常用强制条文：,22.1.2,插座接线应符合下列规定：,单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；,单相三孔、三相四孔及三相五孔插座的接地（,PE,）或接零（,PEN,）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。,3,接地（,PE,）或接零（,PEN,）线在插座间不串联连接。,24.1.2,测试接地装置的接地电阻值必须符合设计要求。,三、材料审核,规范进场材料设备报审工作的法律依据：,建设工程质量管理条例第六十七条：工程监理单位有下列行为之一的，责令改正，处50万元以上100万元以下的罚款，降低资质等级或者吊销资质证书；有违法所得的，予以没收；造成损失的，承担连带赔偿责任：,将不合格的建设工程、建筑材料、建筑构配件和设备按照合格签字的,三、材料审核,2.,材料设备进场监理要点以书面文件审核,进场材料设备质量证明文件的审核；要求资料齐全、字体清晰；,核验技术参数符合设计要求；,质量合格证明文件：,标明产品符合标准，盖质检用章；,型式检验报告-根据合格证明所采用标准，核验有效日期（CMA章）、检测项 目、检测结论等；,出厂检测报告；,进口产品：海关报关单、产品质量证明文件、原产地证明、商检报告、中文,使用说明书等；,配电箱、柜、电气产品等,国家强制性3C认证（电线、电缆、开关等）,三、材料审核,3、材料设备进场监理要点-实物检查,实物检查工具,应配备的检测工具：千分尺、游标卡尺、焊接检验尺手持测距仪、测厚仪、百分表等,实物检查方法：外观检查、工具测量,电线、电缆节能指标检测,三、材料审核,4.材料控制,（1）电气预埋管,套接紧定式钢套管JDG管，参照GB/T14823.1-1993,套接扣压式薄璧钢导管KBG管，参照GB/T14823.1-1993,扣压式套接钢导管,KBG,紧定式套接钢导管,JDG,外径,壁厚(mm),长度(mm),外径,壁厚,(mm),长度,(mm),规格,偏差,规格,偏差,20,00.3,1.00.10,400050,20,00.3,1.60.15,400050,25,00.3,1.20.12,400050,25,00.3,1.60.15,400050,32,00.4,1.20.12,400050,32,00.4,1.60.15,400050,40,00.4,1.20.12,400050,40,00.4,1.60.15,400050,镀锌钢管、黑铁管：,合格证,材料壁厚,防腐质量证明文件、热、冷镀锌层质量证明文件,三、材料审核,（2）电线,BV-2.5、4mm,2,塑铜线、火灾报警线路（阻燃和面积）,截面是国家标准中规定的一个标称值，截面的选择由承载的负荷量来决定。,GB3956-1997对导线截面积和导线直径的考核无具体要求，仅对导体电阻要求，对把控材料的要求已落实于质控标准（上海地区对截面的要求，不允许有负面差）标准对电导率（电线杂质含量）必须达到要求。,行业一般规定2.5mm,2,导线测量公差是,0.04mm，即2.5mm,2,单线直径1.78mm，合格范围1.74mm1.78mm。,三、材料审核,（2）电线,节能要求电阻率复试，确保导通率，上海：截面要求，不允许误差。,导线直径对应表,三、材料审核,（3）电缆,0.6/1KV 5芯交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆,三、材料审核,常用电线电缆型号：,电线：聚氯乙烯绝缘电线：BV、BVR、RVV、RVS,电缆：交联聚乙烯绝缘电缆：VV、YJV,钢带铠装保护：22（单层）、23（双层）YJV22,23,电压等级：0.6/1KV、450/750V,等级：A 750C/3h；B 750C/3h；C 950C/3h；S 950C/3min（耐火等级 在特定条件下旋加300V电压时，持续供电的标准时间）,阻燃、耐火表示方法：,Z,R阻燃型；NH耐火型；WDZ低烟无卤阻燃型,WDN低烟无卤耐火型,三、材料审核,桥架：,桥架宽度B100，厚度1；100 B150，厚度1.2；150B400，厚度1.5；400 B 800,厚度2；800B,厚度2.5,节能性桥架,宽度,帮,板,底板,盖板,B300,1.2,0.7,0.5,300,B2.05,%,，电缆降温10。,三、材料审核,开关元器件,空气开关,：,630A以上电动操作，,过流,、,电流,、整定、脱扣电流、,辅助触点,、,3C标识,400A以下手动操作，,过流,、,电流,、整定、脱口电流,、,辅助触,点,、,3C标识,模数开关（,pZ,30,箱,用）模数、单相、,三相、手动操作,断,路器,：,脱,扣,电流、线圈、辅助触点,热能,电器,：,整定脱,扣,值,浪涌：工作电压、泄,漏,电流（前,级,放置保护质用设备，后,级,使用保护其他电路）,变压器、高压电器：随,包装,带技术文件,备品、备件，实物外观防碰撞检查，高压元器件、真空元件、真空小车完好性检测，,3C,认证标识,四、施工过程监理控制要点,1.高低压配电站,l,高低压配电站安装工程界面划分,l,高压配电室防低电降波屏蔽施工，波屏网与接地线连接，每间不少于二点,l,高低压配电站独立的防、排烟系统,l,高低压配电站消防措施、消防设备、逃生通道每间不少于二个,l,高低压配电站接地、墙壁300接地环网、过门洞处埋地处理,l,高低压配电站电缆间制作、电缆分层钢支架制作,l,高低压配电柜地脚槽钢接地、调平、开关柜组装接缝、水平、垂直度调整,l,高低压配电柜接地标识、电缆头制作、电缆接地测试、电阻测试相,相,.,相,地,l,高低压配电站预埋套管接地,l,高低压配电站照明、插座；施工、安装,l,高低压配电站独立的空调安装,四、施工过程监理控制要点,2.人防工程,预埋管线穿越人防区域要作密闭处理（附照片）,电缆桥架平战结合使用时，穿越室内临空墙，必须在临空墙上预埋套管，桥架不得直接穿越临空墙或临战封堵门洞（附图）,人防门框接地（附图）,人防门预留状态显示，管线预埋（一管一线）（附图），招呼按钮安装（附图）,临战发电机安装、就位调试。,四、施工过程监理控制要点,3.防雷与接地,地下室底板总接地网施工及接地测量。,最低点接地引出线，总等电位施工，各引出点：强、弱电室、消控中心、电梯施工及单点接地测量。,防雷网引下线利用柱筋不少于10根柱组成，柱筋不少于12，建筑物超过30m每隔10m做好均压环，屋面女儿墙做接地环网与屋面接地网格（200m,2,）与接闪器作连接。,防雷接地测试点设在500处，每20m设置一处并作永久保存。,接地线穿越楼层、外墙放置套管。,四、施工过程监理控制要点,3.防雷与接地,建筑外墙门窗公共建筑应作接地连接，普通住宅30m以上作接地连接。,外墙装饰用幕墙钢架预留接地线（均压环，幕墙钢架接地防侧击雷）200m,2,留置一处，每幅钢架作多点接地，并单独测试接地电阻。,公共卫生间金属管线作等电位连接。,楼层强弱电间、空调设备作接地连接。,变电所、高度敏感的电子设备、屏蔽室除作等电位接地外，应放电涌保护器。,四、施工过程监理控制要点,4.预留预埋管线,0.000以下人防区域采用黑铁管、镀锌管，其他区域可采用黑铁管、镀锌管及JDG管,采用黑铁管、镀锌管预埋时，接头处需作跨接处理，管厚小于2不得采用熔焊连接,0.000以上可采用JDG或KBG管作预留预埋，接头处需采用保护措施，防漏浆,预埋管线并排超过三根时，每根预埋管间隙需大于30,四、施工过程监理控制要点,4.预留预埋管线,预埋管线保护层需大于15，预埋管线可按最近路线埋设，预埋长度、弯曲按标准执行，但同一区域内同一管线接头不超过4个，弯曲度不超过270度,暗敷管线电力管线弯曲半径为管内径的6倍以上，弯曲度不超过90度，暗敷管线线槽内需固定,所有预埋、暗敷管线接头处应对齐、去毛刺，与原预埋线路图纸不符时，应在竣工图中标注清楚,吊顶内的管线预留可使用PVC管线，但固定措施要牢固,四、施工过程监理控制要点,4.预留预埋管线,落地箱预埋管、应高处电箱基础面5080,钢性导管与柔性导管连接，动力管线小于800，照明管线小于1200，连接需采用专用接头,金属柔性导管不得作为接地、接零的接,续,导体,室外埋管深度大于700，管线采用金属管时应大于2，电箱进线管应高出电箱基础5080,室内金属线管与电箱配合处须作接地处理，管线间不得作跨接,装饰吊灯低于2.45m，灯具低于2.0m时，需作接地处理,四、施工过程监理控制要点,4.预留预埋管线,JDG：采用无螺纹紧定时，应将锁头旋转90紧定；采用螺钉紧定时，应将螺钉旋紧压螺帽脱落。,KBG：压接紧定应采用及用压接工具。,JDG、KBG管施工工程中，不得采用焊接点焊连接或作接地续接点焊连接,四、施工过程监理控制要点,5.桥架安装,桥架安装顺序应先高桥架再支桥架安装，穿越沉降缝时须作柔性连接,采用涂漆桥架，连接接地线跨接处需采用,刺毛垫圈,，接地导线截面不小于4mm,2,镀锌桥架支吊架接地800以下采用8螺丝1只连接，800以上采用2只螺丝连接,涂漆桥架支吊架接地需敷设25*4,随行,扁铁作支吊架接地,桥架安装超过25m长度，需设置一组固定支吊架,桥架接地应不少于2处,钢制桥架超过30m须放置伸缩节，玻璃钢桥架超过15m须放伸缩节,穿越不同防火分区、楼层时，须作防火封堵,四、施工过程监理控制要点,6.电线电缆穿线、电缆沟敷设、密集型母线桥架安装,电线导管管口处需设置保护垫圈，管线质量需得到控制，不得损坏绝缘层，末端留置余量，开关插座不小于150，室外不小于1.5m,不同电压等级的导线不得穿在同一管线内。,桥架穿线小于总容量60%，穿电缆小于总容量50%，埋地电缆穿管小于管径40%,桥架内敷设电缆转弯半径必须符合设计要求，翻越斜坡桥架时，大于45,，每2m须设置固定点，垂直桥架每1.5m设置固定点,采用电缆分支，须厂家加工时预先留置。,四、施工过程监理控制要点,6.电线电缆穿线、电缆沟敷设、密集型母线桥架安装,桥架电缆敷设时，首尾二端、转弯二侧510m设置固定点及首尾端设标志牌。,电缆沟内应在钢支架上按序敷设电缆，避免交叉，铠装电缆,严禁砸瘪,、,拧扭变形。,电缆沟内电缆敷设严禁设置接头，特殊情况下，需作双层防火,包,封堵，并涂刷防火涂料，电缆沟穿越防火分区、放置防火,包,。,密集型母线桥架楼层接插口留置，接插箱需事先预制好，接插口铃钢皮不得有断裂、变形、失去弹性等损坏现象。,接插箱铃钢接插口导电膏涂抹均匀，安装后不得随意拆卸。,密集型母线桥架楼层留置插口，不用时须用专门盖板予以封闭，穿楼板时须作防火封堵,四、施工过程监理控制要点,7.与相关工种配合,（1）消防,消防报警系统管线，控制管线须作预埋处理。,增补消防管线,暗,装施工时，应对壁厚材料要求大于2，并涂抹防火涂料。,消防火警发生时相关关联层动力、照明线路强切，容、货梯强切。,楼层EPS照明线路敷设，设置原则按设计防火等级要求施工。,楼层EPS供电的防火卷帘动作调试须满足消防疏散要求（通常在开放式空间设置）,四、施工过程监理控制要点,7.与相关工种配合,（2）电梯机房,电梯机房照明、维修用插座电箱，须单独供电，并配备专用三级电箱,电梯动力电由独立的供电线路供至电梯机房供电。,电梯专用电缆供电、PE线、N线应单独随电缆供至机房，严禁并线、串用。,电梯接地线由电梯基坑采用电缆或50*4扁钢直接送至机房作接地用。,电梯机房应单独设置单冷空调。,电梯机房内电缆应设立桥架吊装或落地敷设。,四、施工过程监理控制要点,7.与相关工种配合,（3）弱电机房,弱电机房供电形式采用UPS和市电联合线路供电（亦有采用UPS浮冲方式直接供电）,UPS电池组供电由配电间采用双回路供电，并在电,池组前设双切,开关,当采用UPS作备用电源时，市电直供与UPS切换可设立切换开关，切换时间要符合要求,机房防静电地板，机柜防静电，应与留置的接地线连接,带防磁屏蔽时，防蔽屏蔽层应作接地处置,四、施工过程监理控制要点,7.与相关工种配合,（4）空调机房,供空调机房电源送至机房三级配电箱,空调机组须留置机组接地线,对远程操作BA要求，电机内须留置信息接口,（5）建筑节能,计量：配电房内配置各区计量电表箱，留置远程抄表接口,对公共区域照明庭院灯饰选型，留置控制模块接口，实现定时点开关功能,灯具、电管选型、日关灯T5、装饰灯具采用LED灯,新风机组调频控制箱留置模块接口，实现夜间低频运转控制或空调机组启停控制,五、工程特点,1、供电方式,放射式：适用于一级供电，各单体相互间不影响，事故发生不会引发干线供电，检修方便，用电可靠性较高。,缺点：耗材、系统灵活性差,2、TN-S接地：,工作零线、PE线严格分开的供电系统，系统安全可靠，通常用于工业和民用建筑,
