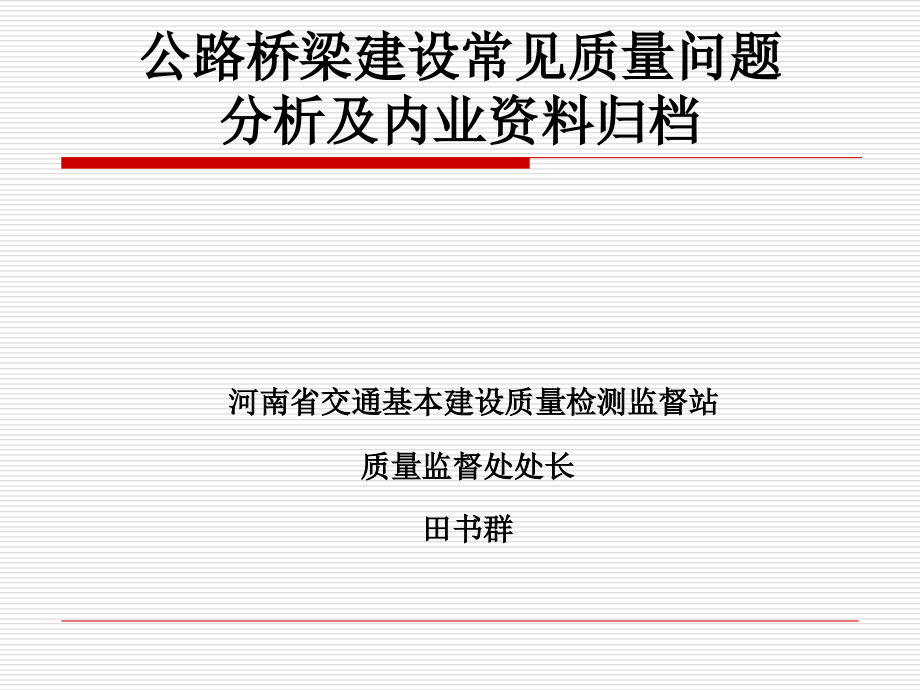

高速公路工程桥梁常见质量问题及对策.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,公路桥梁建设常见质量问题分析及内业资料归档,河南省交通基本建设质量检测监督站,质量监督处处长,田书群,前言,最近几年我省高速公路建设质量水平有了明显提高，特别是我省开展的创优质工程活动以来，各个项目比学赶帮，更是取得了明显效果，工程质量受到部领导的好评。,但是，对公路工程，影响工程质量的因素很多，工程质量仍然存在一系列问题，本人就河南省高速公路近年来质监站历次检查过程中发现的质量问题以及需要控制的重点及采取的对策从六个方面作一简单汇总分析，以供大家参考。,前言,交通部质监总站根据全国高速公路质量督查情况列举了比较明显的,30,个质量通病,:,管理通病,1,、盲目赶工,2,、指定分包指定采购,3,、监理独立检测频率不足,4,、施工自检体系不健全,5,、原始资料真实性差,6,、材料质量源头控制不严,7,、以包代管，质量责任不清,8,、设计变更多，工程变更多,9,、施工人员设计文件及规范掌握不准确,10,、标准实验数据失真，规模生产条件变异,前言,实体通病,1,、构造物端部路基沉陷,2,、隧道衬砌不实、渗水,3,、桥面铺装早期破损,4,、桥梁支座安装质量缺陷,5,、小型预制构件粗糙,6,、埋置部位混凝土防水不到位,7,、预应力结构张拉、锚固、压浆控制不严,前言,工艺通病,1,、混合料计量不准、级配不严,拌合不均匀,2,、路面层间控制不严，粘层油、透层油施工方法不,3,、各类外掺剂品种选用、计量、掺配方法掌握不准确,4,、体积法、流量法计量误差,5,、预留构件、预埋钢筋变位,6,、各类结构养生方法不当，养护时间不足,7,、圬工砌筑方法、人工砂浆、勾缝方式不妥,一、工程管理,二、结构物,三、工程质量验收,四、内业资料归档,一、工程管理常见通病,一、工程管理常见通病,1,、工程原始资料真实性差，虚假数据多，标准实验数据失真，签字代签或提前签字现象仍然存在。,2,、投标人员与进场人员出入较大，进场人员素质较低，现场人员更换频繁，资质不满足要求。以包代管，不具备资质要求的人员在从事重要岗位工作。施工人员对设计文件及规范掌握不准确，错误理解设计和规范意图。,3,、规模生产条件变异较大。材料质量源头控制不严。标准试验和配合比与实际不符。,4,、监理独立检测频率不足，施工质保体系不健全，质保体系不能正常运行；同步检测不及时；,一、管理对策,1,、工程开工前必须建立健全质量、环保、安全管理体系和质量检测体系，并,对各类人员进行岗位培训和技术、安全交底,。项目公司和有关主管部门应对照招标文件要求对进场监理和施工人员进行,资质和能力,检查，确认合格人员。,2,、,按照交通厅对建设项目有关从业人员需要进行控制，重点控制的主要人员有：施工单位,的项目经理、总工、质检负责人、试验室主任、主要试验检测人员，监理单位的总监代表、总监办各部室负责人、中心试验室人员、高级驻地和专业监理工程师。,一、管理对策,3,、有关主管部门对主要人员建立工程管理档案，建立资信评价系统，实行奖励和黑名单制度。,项目管理公司或建设单位建立健全工程主要管理和施工人员管理办法，建立奖惩制度，,杜绝不称职人员进场，杜绝或减少人员更换，,确保工程管理的连续性。,一、管理对策,一、管理对策,4,、,实行首件工程认可制度和样板工程评审推广制度。,做好试验路段和首件工程，树立样板工程，进行,程序化施工,。,试验段成果和首件工程,一经确定和审批，施工单位必须按照试验段和首件工程确定的施工组织方案及工艺进行大面积施工。,二、结构物施工,最近几年质监站检查情况,合格率,(%),2006-2,2007-1,2008-1,2008-2,2009-1,2009-2,2010,顶板厚度,67.3,80.9,75.4,61.8,保护层厚度,61.2,63,（立柱,),77(,梁板）,57.4,（立柱）,66,（梁板,),67.4,结构物尺寸,96.9,96.1,77.3,（总）,98.7,84.3,（总）,85.5,（总）,二、结构物常见通病,1,、钢筋保护层厚度合格率低，梁板顶、底、腹板厚度控制较差；,2,、预应力结构张拉、锚固、压浆控制不严，预应力筋位置控制较差，张拉后长期存放不及时压浆造成预应力损失和预应力钢筋锈蚀。个别有压浆不饱满或漏压现象；,3,、预埋钢筋位置误差较大，梁板间铰缝钢筋不能按图纸要求设置；,二、结构物常见通病,4,、混凝土湿接缝处理不规范，混凝土界面凿毛处理较差，接缝混凝土质量不符合设计要求，一方面是拌和质量较差，另一方面是现场振捣质量较差，混凝土松散、离析较为普遍；混凝土施工跑模漏浆现象难以杜绝。混凝土过震、欠振现象较为普遍。,5,、结构物沉降缝或变形缝不能按照图纸设计进行施工，结构物不均匀变形裂缝时常出现。,6,、桥梁支座安装质量缺陷多，支座有不合格现象，再生胶，过早老化，变形大；,二、结构物常见通病,7,、小型预制构件粗糙；,8,、圬工砌筑以包代管较为普遍、人工拌和砂浆难于杜绝、勾缝方式不符合规范要求，砂浆不饱满，砌筑厚度不够现象较为普遍；,9,、复杂结构物缺乏论证，通道、天桥、匝道等净空、宽度不够；,10,、桥头跳车，差异沉降,二、结构物常见通病对策,1,、,做好,首件工程,，树立样板工程，进行程序化施工，首件工程（试验工程）完成后应提供以下内容：,二、结构物常见通病对策,、所采用主要材料如砂、碎石、水泥、钢筋或预应力钢筋等的试验和检测报告；,、采用的机械设备：组合、规格、数量等；,、过程质量控制方法、指标，主要是质量检测方法；,、质量评价指标和标准；,、优化后的施工组织方案及工艺；,、原始记录和过程记录；,、对施工设计图的修改建议等；,二、结构物常见通病对策,实行,首件工程许可制度,，每一项工程开始大批施工前，必须进行首件试验，并严格按照图纸和规范进行检验和评定。首件工程检验合格后方可进行大批或大面积施工，,首件工程成果报告一经确定和审批，施工单位必须按照首件工程确定的施工组织方案及工艺进行大面积施工。在施工单位的,施工组织方案审批,时，监理单位（业主应对特别重要工程审批）应重点关注施工组织设计中的人员、材料和机械设备情况，严禁,施工组织与实际脱离,，规模生产条件发生变异，杜绝分包现象；,二、结构物常见通病对策,桥头填筑和已形成的路基进行差异填筑,时,，应特别注意填筑结合位的压实质量，对填筑质量较差或高填方路基，应采取强夯处理或其他补救措施进行处理，以减少桥头沉降量。,小型结构物应优先安排施工，台背后填筑应尽量与路基同步填筑，原地面以下基础裙边应优先采用透水性材料，分层填筑，台背填料应优先采用透水材料、水泥或石灰稳定材料；,浆砌工程勾假缝,砂浆不饱满、空洞、厚度不够,路基边坡滑坡、垮塌,路基水毁、路面脱空,沉降缝不贯通,湿接缝混凝土松散，预留钢筋位置、数量不正确,湿接缝混凝土松散，预留钢筋位置、数量不正确,湿接缝混凝土松散，预留钢筋位置、数量不正确,桥面铺装清扫不干净，预留钢筋位置、数量不正确,梁面混凝土松散、浮渣,护栏钢筋位置不准确、保护层偏差大,预应力钢筋位置偏差大,预应力钢筋不及时张拉锈蚀、张拉后不及时压浆,铰缝钢筋没有按设计凿出,箱梁顶面钢筋裸露,收浆抹面不规范、收缩裂纹,梁顶面混凝土浮浆、气泡，表面不密实,箱梁顶面钢筋裸露,梁板灌缝不饱满、边梁侧移、支座侧滑,梁板灌缝不饱满、边梁侧移、支座侧滑,滑动支座中间加钢板、位置错误、歪斜,滑动支座？！,支座？！,支座？！,好的做法（样品工程）,外露面沉降缝镶嵌,U,形塑料条统一封装处理，以保证缝宽均匀、顺直、美观，同时也能起到更好的密封性能,盲目赶工，监理独立检测频率不足，施工自检体系不健全，原始资料真实性差，材料质量源头控制不严，以包代管，质量责任不清，设计变更多，工程变更多，施工人员对设计文件及规范掌握不准确，标准实验数据失真，规模生产条件变异等是造成质量隐患的主要原因。在工程管理中应引起高度重视。,所有的,质量问题,，绝对不取决于施工机械和材料，也不取决于设备或材料是否进口或国产。而是取决于在施工现场操作设备和使用材料的,施工人员,。对第一线施工人员的教育和培训必须深入和持久。,追求质量是一个马拉松过程，不是一个短跑比赛。高质量、高素质是不会偶然发生的，它永远是高度的追求,、刻苦的努力、智慧的指引和熟练实践的结果。它体现了许多最最聪明选择的组合。,三、工程质量验收,三、工程质量验收,公路工程质量验收工作包括工程实体检测、外观检查和内业资料审查三部分，依据质量监督机构在交工验收前和竣工验收前的工程质量检测资料，同时可结合监督过程中的检查资料进行评定,。,三、工程质量验收,总体要求：桥梁构造物结构安全稳定，混凝土强度、桩基检测、预应力构件的张拉应力、桥梁承载力等均符合设计要求；工程质量经施工自检和监理评定均合格，并经项目法人确认。不满足上述要求的工程质量鉴定不予通过。,质量等级：工程质量等级应按分部工程、单位工程、合同段、建设项目逐级进行评定，分部工程质量等级分为合格、不合格两个等级；单位工程、合同段、建设项目工程质量等级分为优良、合格、不合格三个等级。,三、工程质量验收,工程实体检测,1,、,抽查频率,1,）小桥抽查不少于总数的,20,且每种类型抽查不少于,1,座。,2,）特大桥、大桥逐座检查；中桥抽查不少于总数的,30%,且每种桥型抽查不少于,1,座。,桥梁下部工程抽查不少于墩台总数的,20%,且不少于,5,个，墩台数量少于,5,个时全部检测。每种结构型式抽查不少于,1,个。,桥梁上部工程抽查不少于总孔数的,20%,且不少于,5,个，孔数少于,5,个时全部检测。每种结构型式抽查不少于,1,个。,三、工程质量验收,工程实体检测,2,、小桥抽查项目,分部工,程类别,抽查项目,权值,备注,小桥,砼强度,3,每座用回弹仪或超声波测上、下部结构各不少于,10,个测区。,主要结构尺寸,1,每座抽,10-20,个。,三、工程质量验收,工程实体检测,2,、大、中桥抽查项目,分部工,程类别,抽查项目,权值,备注,下部,墩台砼强度,3,每墩台用回弹仪或超声波测不少于,2,个测区，测区总数不少于,10,个。,主要结构尺寸,1,每个墩台测不少于,2,点。,钢筋保护层厚度,1,每墩台测,2-4,处。,墩台垂直度,1,每个墩台测两个方向。,上部,砼强度,3,抽查主要承重构件,每孔用回弹仪或超声波测不少于,10,个测区。,主要结构尺寸,2,每座桥测,10-20,点。,钢筋保护层厚度,1,每孔测,2-4,处。,桥面系,伸缩缝桥面高差,1,逐条缝检测。,桥面铺装平整度,*,1,每联,100m,时用连续式平整度仪分车道检测,;,不足,100m,时每联用三米直尺测,3,处，每处,3,尺，,横坡,1,每,100m,测不少于,3,个断面。,桥面抗滑,*,2,每,200m,测不少于,3,处。,三、工程质量验收,外观检查,1,、,基本要求,1.,由该项目工程质量鉴定的质量监督机构或其委托的有资质的检测单位负责在交工验收前和竣工验收前对工程外观进行全面检查。,2.,工程外观存在严重缺陷、安全隐患或已降低服务水平的建设项目不予验收，经整修达到设计要求后方可组织验收。,3.,项目交工验收前应对桥梁、隧道、重点支挡工程、高边坡等涉及安全运营的重要工程部位进行详细检查。,三、工程质量验收,外观检查,2,、检查内容及扣分标准,分部工,程类别,检查内容及扣分标准,备注,小桥,1.,混凝土表面粗糙，模板接缝处不平顺，有漏浆现象，扣,1-3,分。,2.,梁板及接缝渗、漏水，每处扣,1,分。,3.,混凝土表面蜂窝麻面面积不得超过该部位面积的,0.5%,，不符合要求时，每超过,0.5%,扣,3,分。,4.,桥梁的内外轮廓线条应顺滑清晰，栏杆、护栏应牢固、直顺、美观，不符合要求时扣,1-3,分。,5.,桥头路面平顺，无跳车现象，不符合要求时扣,2-4,分。,6.,桥下施工弃料应清理干净，不符合要求时扣,1-3,分。,按每座累计扣分的平均值扣分,三、工程质量验收,外观检查,2,、检查内容及扣分标准,分部工,程类别,检查内容及扣分标准,备注,下部工程、,上部工程,及桥面系,1.,混凝土表面平滑，模板接缝处平顺，无漏浆现象，不符合要求时扣,1-3,分。,2.,混凝土表面蜂窝麻面面积不得超过该部位面积的,0.5%,，不符合要求时，每超过,0.5%,扣,3,分。,3.,混凝土表面出现非受力裂缝，减,1-3,分；结构出现受力裂缝宽度超过设计规定或设计未规定时超过,0.15mm,每条扣,2-3,分，项目法人应对其是否影响结构承载力组织分析论证。,4.,混凝土结构有空洞或钢筋外露，每处扣,2-5,分，并应进行处理。,5.,施工临时预埋件、设施及建筑垃圾、杂物等未清除处理时扣,1-2,分。,基本要求同时适用于下部结构、上部结构和桥面系,三、工程质量验收,外观检查,2,、检查内容及扣分标准,分部工,程类别,检查内容及扣分标准,备注,下部工程,1.,支座位置应准确，不得有偏歪、不均匀受力、脱空及非正常变形现象，不符合要求时每个扣,1,分。,2.,锥、护坡按路基工程的支挡工程标准检查扣分，若沉陷每处扣,1-3,分并进行处理。,三、工程质量验收,外观检查,2,、检查内容及扣分标准,分部工,程类别,检查内容及扣分标准,备注,上部工程,1.,预制构件安装应平整，不符合要求时每处扣,1,分。,2.,悬臂浇筑的各梁段之间应接缝平顺，色泽一致，无明显错台，不符合要求时每处扣,2-5,分。,3.,主体钢结构外露部分的涂装和钢缆的防护防蚀层必须保护完好，不符合要求时扣,1-2,分，并应及时处理。,4.,拱桥主拱圈线形圆滑无局部凹凸，不符合要求时扣,2-5,分，拱圈无裂缝，不符合要求时扣,2-5,分，并对其是否影响结构承载力进行分析论证。,5.,梁板及接缝梁渗、漏水，每处缝扣,1,分。,三、工程质量验收,外观检查,2,、检查内容及扣分标准,分部工,程类别,检查内容及扣分标准,备注,桥面系,1.,桥梁的内外轮廓线应顺滑清晰，不符合要求时，扣,1-3,分。,2.,栏杆、护栏应牢固、直顺、美观，不符合要求时，扣,1-2,分。,3.,桥面铺装沥青混凝土表面应平整密实，不应有泛油、松散、裂缝、明显离析等现象，有上述缺陷的面积之和不得超过受检面积的,0.03%,，不符合要求时每超过,0.03%,扣,1,分。,4.,伸缩缝无阻塞、变形、开裂现象,不符合要求时减,1-3,分,;,桥头有跳车现象,每处扣,2-4,分。,5.,泄水管安装不阻水，桥面无低凹，排水良好，不符合要求时扣,3-5,分。,三、工程质量验收,内业资料审查,主要审查质量保证资料,1.,所用原材料、半成品和成品质量检验结果。,2.,材料配比、拌和加工控制检验和试验数据。,3.,地基处理、隐蔽工程施工记录和大桥、隧道施工监控资料。,4.,各项质量控制指标的试验记录和质量检验汇总图表。,5.,施工过程中遇到的非正常情况记录及其对工程质量影响分析。,6.,施工过程中如发生质量事故，经处理补救后，达到设计要求的认可证明文件。,7.,中间交工验收资料。,8.,施工过程各方指出较大质量问题、交工验收遗留问题及试运营期出现的质量问题处理情况资料。,三、工程质量验收,内业资料审查,内业资料扣分标准,1.,质量保证资料及最基本的数据、资料方可再组织鉴定。,2.,资料应真实、可靠，应有施工过程中的原始记录、原始资料（原件），不应有涂改现象，有欠缺时扣,2-4,分。,3.,资料应齐全、完整，有欠缺时扣,1-3,分。,4.,资料应系统、客观，反映出检查项目、频率、质量指标满足有关标准、规范要求，有欠缺时扣,1-3,分。,5.,资料记录应字迹清晰、内容详细、计算准确，整理应分类编排、装订整齐，有欠缺时扣,1-2,分。,6.,基本数据（原材料、标准试验、工艺试验等）、检验评定数据有严重不真实或伪造现象的，在合同段扣,5,分。,三、工程质量验收,内业资料审查,内业资料表格目录,序号,表格名称,表号,序号,表格名称,表号,1,工程施工质量检测记录表,A-JL-00,11,中间交工证书,A-JL-08,2,工程分项开工申请批复单,A-JL-01,12,竣工报验单,A-JL-09,3,施工技术方案报审表,A-JL-02,13,竣工证书,A-JL-10,4,建筑材料报验单,A-JL-03,14,工程缺陷责任期终止证书,A-JL-11,5,建筑材料进场审批表,A-JL-03.01,15,监理工程师通知（通用）,A-JL-12,6,标准试验和配比审批表,A-JL-03.02,16,工地指示,A-JL-13,7,施工放样报验单,A-JL-04,17,现场指示,A-JL-14,8,进场设备报验单,A-JL-05,18,工程暂时停工指令,A-JL-15,9,工程报验单,A-JL-06,19,复工指令,A-JL-16,10,工程检验认可书,A-JL-07,20,额外或紧急工程通知,A-JL-17,四、内业资料归档,四、内业资料归档,工程档案管理是工程管理的重要组成部份，是工程建设活动的真实记录，是工程建设的重要信息资源，是鉴定工程质量以及使用、管理、维护和改扩建的重要依据。,四、内业资料归档,编制与依据,1999,年,10,月,31,日 中华人民共和国主席令,第二十六条 公路建设必须符合公路工程技术标准。,承担公路建设项目的设计单位、施工单位和工程监理单位，应当按照国家有关规定建立健全质量保证体系，落实岗位责任制，并依照有关法律、法规、规章以及公路工程技术标准的要求和合同约定进行设计、施工和监理，保证公 路工程质量。,第三十三条 公路建设项目和公路修复项目竣工后，应当按照国家有关规定进行验收；未经验收或者验收不合格的，不得交付使用。,四、内业资料归档,编制与依据,建设工程质量管理条例,国务院,2000,年,1,月,30,日第,279,号令,第十六条建设单位收到建设工程竣工报告后，应当组织设计、施工、工程监理等有关单位进行竣工验收。建设工程经验收合格的，方可交付使用。,建设工程竣工验收应当具备下列条件：,（一）完成建设工程设计和合同约定的各项内容；,（二）有完整的技术档案和施工管理资料；,（三）有工程使用的主要建筑材料、建筑构配件和设备的进场试验报告；,（四）有勘察、设计、施工、工程监理等单位分别签署的质量合格文件；,（五）有施工单位签署的工程保修书。,第四十三条国家实行建设工程质量监督管理制度。,国务院铁路、交通、水利等有关部门按照国务院规定的职责分工，负责对全国的有关专业建设工程质量的监督管理。,四、内业资料归档,编制与依据,公路工程竣,(,交,),工验收办法,交通部,2004,年第,3,号令,第八条第二款 施工单位按交通部制定的,公路工程质量检验评定标准,及相关规定的要求对工程质量自检合格；,第十二条 项目法人组织监理单位按,公路工程质量检验评定标准,的要求对各合同段的工程质量进行评定。,交通部相关技术标准与规范,公路工程技术标准,以及设计规范、施工规范等,相关课题科研成果,四、内业资料归档,交公路发,2004446,号关于贯彻执行,公路工程竣,(,交,),工验收办法,交通部,2004,年第,3,号令,有关事宜的通知,“,关于竣工文件编制工作,”,竣工文件的编制应完整、规范、科学，竣工文件的主要内容按照“公路工程竣工档案目录”编写。,交工验收前，项目法人应组织有关单位完成“公路工程竣工档案目录”中第三部分,监理资料,、第四部分,施工资料,、第五部分,科研,、,新技术资料,的文件编制工作。,竣工验收前，完成“公路工程竣工档案目录”要求的,全部文件,编制工作。,四、内业资料归档,质量保证资料,施工单位应有完整的施工原始记录、试验数据、分项工程自查数据等质量保证资料，并进行整理分析，负责提交齐全、真实和系统的施工资料和图表。,工程监理单位负责提交齐全、真实和系统的监理资料。,四、内业资料归档,质量保证资料,所有材料、半成品和成品质量检验结果。,材料配比、拌和加工控制检验和试验数据。,地基处理和隐蔽工程施工记录和大桥、隧道施工监控资料。,各项质量控制指标的试验记录和质量检验汇总图表。,施工过程中遇到的非正常情况记录及对工程质量影响分析。,施工中如发生质量事故，经处理补救后，达到设计要求的认可证明文件。,四、内业资料归档,质量保证资料,所有材料、半成品和成品质量检验结果。,材料配比、拌和加工控制检验和试验数据。,地基处理和隐蔽工程施工记录和大桥、隧道施工监控资料。,各项质量控制指标的试验记录和质量检验汇总图表。,施工过程中遇到的非正常情况记录及对工程质量影响分析。,施工中如发生质量事故，经处理补救后，达到设计要求的认可证明文件。,四、内业资料归档,关于贯彻执行,公路工程竣（交）工验收办法,有关事宜的通知,交公路发,2004446,号,附件二：,公路工程竣工档案目录,四、内业资料归档,第一部分 综合文件,(1),一、竣（交）工验收文件,1,、竣工验收文件,2,、交工验收文件,3,、各参建单位总结报告,二、单项工程验收文件,1,、机电工程验收文件,2,、房建工程验收文件,3,、环保工程验收文件,4,、档案验收文件,四、内业资料归档,第一部分 综合文件,(2),三、建设依据及上级有关指示,1,、项目建议书及批准文件,2,、工程可行性研究报告及批准文件,3,、水土保持批准文件,4,、环境影响评价及批准文件,5,、文物调查、保护等文件,6,、初步设计文件及审批文件,7,、施工图设计文件及审批文件,8,、设计变更文件及批准文件,9,、设计中重大技术问题来往文件、会议纪要,10,、上级单位有关指示,四、内业资料归档,第一部分 综合文件,(3),四、征地拆迁资料,1,、征地拆迁合同协议,2,、征地批文,3,、征用土地数量一览表,4,、占地图及土地使用证,5,、拆迁数量一览表,五、工程管理文件,1,、招标文件,2,、投标文件、评标报告,3,、合同书、协议书,4,、技术文件及补充文件,5,、建设单位往来文件,6,、其它文件及资料,四、内业资料归档,第二部分 决算和审计文件,一、支付报表,二、财务决算文件,三、工程决算文件,四、项目审计文件,五、其他文件,四、内业资料归档,第三部分,监理资料,一、监理管理文件,二、工程质量控制文件,1.,质量控制措施、规定及往来文件,2.,材料试验、检测资料,3.,监理独立抽检资料,4.,交工验收工程质量评定资料,三、工程进度计划管理文件,四、工程合同管理文件,五、其他文件,六、其它资料,监理日志，会议记录、纪要，工程照片，音像资料,监理机构及人员情况，各级监理人员的工作范围、责任划分、工作制度。,四、内业资料归档,第四部分,施工资料,(1),一、竣工图表,1.,变更设计一览表,2.,变更图纸,3.,工程竣工图,二、工程管理文件,四、内业资料归档,第四部分,施工资料,(2),三、施工质量控制文件,(,一,),工程质量文件,1,、工程质量往来文件,2,、工程质量自检报告及工程质量检验评定资料；,3,、安全质量事故及处理情况报告、补救后达到要求的 认可证明文件；,4,、桥梁竣工验收荷载试验报告；,5,、桥梁基础、梁的预制等强度、完整性检验资料；,6,、施工中遇到的非正常情况记录、处理方案、施工工艺、质量检测记录及观察记录、对工程质量影响分析！,7,、交工验收施工单位的试验、检测、评定资料。,四、内业资料归档,第四部分,施工资料,(3),三、施工质量控制文件,(,二,),试验、检测报告,1,、各种原材料试验报告；,2,、混凝土、砂浆配合比试验报告；,3,、原材料、外购成品、半成品抽检、试验资料,;,4,、击实试验报告,;,5,、路面结构层配合比设计报告,;,6,、外购材料,(,产品,),合格证书及检验报告、质量鉴定报告；,四、内业资料归档,第四部分,施工资料,(4),(),桥梁工程,1.,基坑开挖、处理施工记录、检查资料；,2.,基础施工检查资料,桩基检测资料；,3.,现浇构件施工、检测、试验资料；,4.,预制构件施工、检验资料；,5.,预应力张拉、压浆检查资料；,6.,外购件检查记录；,7.,按施工工序各中间环节检查记录；,8.,砼、砂浆强度试验资料；,9.,各部位检查、验收资料；,10.,引道工程、防护工程施工、检测、试验资料。,四、内业资料归档,第四部分,施工资料,(5),四、施工安全及文明施工文件,1,、安全生产的有关文件,2,、安全事故的调查处理文件,3,、文明施工的有关文件,五、进度控制文件,1,、进度计划（文件、图表）、批准文件,2,、进度执行情况（文件、图表）,3,、有关进度的往来文件,六、计量支付文件,七、合同管理文件,四、内业资料归档,第五部分 科研、新技术资料,一、科研资料,二、新技术应用资料,（批准的所有科研、新技术资料均要整理归档）,四、内业资料归档,试验、检测及质量评定中几个需要,注意的问题,四、内业资料归档,开工报告,开工报告,是指分项工程的开工报告。开工报告内容是分项工程开工前应填写的表格及内容，同一施工单位，对于同一类分项工程，在材料、机械设备和施工方法都相同时，只需一个开工报告。开工报告应独立组卷。,施工过程中，若所用材料与开工报告不一致时，其报验审批资料及试验检测报告归档至相应的分项施工资料中。,四、内业资料归档,开工报告,开工报告,是指分项工程的开工报告。开工报告内容是分项工程开工前应填写的表格及内容，同一施工单位，对于同一类分项工程，在材料、机械设备和施工方法都相同时，只需一个开工报告。开工报告应独立组卷。,施工过程中，若所用材料与开工报告不一致时，其报验审批资料及试验检测报告归档至相应的分项施工资料中。,四、内业资料归档,附录,D,水泥混凝土抗压强度评定,D.0.1.1,不同强度等级及不同配合比的混凝土应在浇筑地点或拌和地 点分别随机制取试件。,D.0.1.2,浇筑一般体积的结构物（如基础、墩台等）时，每一单元结构物应制取,2,组。,D.0.1.3,浇筑大体积结构时，每,80,200m3,或每一工作班应制取,2,组。,D.0.1.4,上部结构，主要构件长,16m,以下应制取,1,组，,16,30m,制取,2,组，,31,50m,制取,3,组，,50m,以上者不少于,5,组。小型构件每批或每工作班至少应制取,2,组。,D.0.1.5,每根钻孔桩至少应制取,2,组；桩长,20m,以上者不少于,3,组；桩径大、浇筑时间很长时，不少于,4,组。换班，每工作班者应制取,2,组。,D.0.1.6,构筑物（小桥涵、挡土墙）每座、每处或每工作班制取不少于,2,组。当原材料和配合比相同、并由同一拌和站拌制时，可几座或几处合并制取,2,组。,D.0.1.7,应根据施工需要，另制取几组与结构物同条件养护的试件，作为拆模、吊装、张拉预应力、承受荷载等施工阶段的强度依据。,四、内业资料归档,附录,D,水泥混凝土抗压强度评定,D.0.2,水泥混凝土抗压强度的合格标准,D.0.2.1,试件,10,组时，应以数理统计方法按下述条件评定,Rn=K1Sn0.9R RminK2R,式中：,n,同批混凝土试件组数；,Rn,同批几组试件强度的平均值（,MPa,）；,Sn,同批几组试件强度的标准差（,MPa,），当,Sn,0.06R,时，取,Sn=0.06R,；,R,混凝土设计强度等级（或标号）（,MPa,）；,Rminn,组试件中强度最低一组的值（,MPa,）；,K1,、,K2,合格判定系数，见附表,4,。,D.0.22,试件少于,10,组时，可用非统计方法按下述条件进行评定：,Rn1.15R Rmin0.95RD.0.3,实测项目中，水泥混凝土抗压强度评为合格时得满分，不合格时得零分,同批为：每孔或,2,3,孔、中小桥为数孔，每批不超过,80,100,组。（同季节、温差小于,15,度，同条件）,不足之处请多提宝贵意见,谢谢！,
