岩土工程勘察讲义.ppt

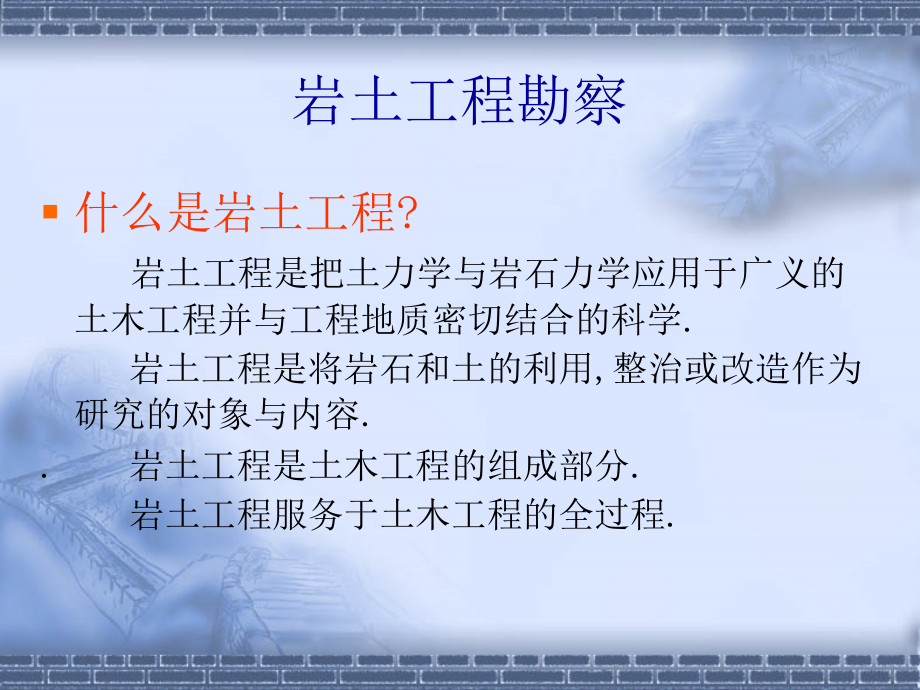

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,岩土工程勘察,什么是岩土工程?,岩土工程是把土力学与岩石力学应用于广义的土木工程并与工程地质密切结合的科学.,岩土工程是将岩石和土的利用,整治或改造作为研究的对象与内容.,.岩土工程是土木工程的组成部分.,岩土工程服务于土木工程的全过程.,岩土工程的特点,岩土工程服务于主体工程,是主体工程的一部分,岩土工程研究的对象是与当地自然条件有密切关系的岩石与土,具有强烈地区性的特点.,岩土工程是采取”观测法”处理工程,具有极强的经验性的特点,.,岩土工程基本框架,包括范围,岩土工程勘察,岩土工程设计,岩土工程施工,岩土工程检测,岩土工程监理,全过程服务,涉及的工程,基础工程(地基基础),边坡工程,洞室工程,支护工程,环境工程,水利工程,基础工程(地基与基础),天然地基(浅基础),适应浅基础的地基持力层、持力层的地基承载力；,地基承载力不能离开基础的尺寸。它与基础的埋深、宽度有关。,深基础（桩基础）,适应深基础的地基持力层、持力层的桩端承载力、桩侧测阻力；,桩的承载力不能离开桩承台的尺寸、承台的埋深、桩径、桩厂等因素有关。,关于地基承载力(一),TJ 7-74规范中的地基承载力称为“容许承载力”。规范中承载力表是通过载荷试验获得的承载力极限值，除以安全系数，所得的值再与荷载试验所处的位置相应土的相关物理指标的平均值或原位测试（标贯）参数平均值建立回归关系制成。,TJ 7-74规范中的地基承载力标它的使用条件：“基础埋深0.51.5米；基础宽度小于或等于3米”。,关于地基承载力(二),GBJ 7-89规范中的地基承载力:“基本值”、“标准值”、“设计值”三种。规范中承载力表是通过载荷试验获得的承载力极限值，用概率统计方法，采用保证率加以修正，所得的值再与荷载试验所处的位置相应土的相关物理指标的标准值或原位测试（标贯）参数的标准值建立回归关系制成,。,规范中的地基承载力标它的使用条件：“基础埋深0.5米；基础宽度大于3米”,。,原位测试参数与土的物理指标均引入概率统计的概念，同时采用保证律加以修正。,用土的物理指标得出的承载力称为“基本值”；用原位测试参数得出的承载力称为“标准值”。,用土的物理指标得出的承载力称为“基本值”，需乘以回归修正系数得出“标准值”。,设计值：承载力的标准值经过深度与宽度修正后的地基承载力值。,关于地基承载力(三),“建筑结构可靠性设计统一标准（GB 50068-2001”规定“材料性能宜采用随机概率模型描述。岩土性能指标和地基、桩基承载力等，应通过原位测试、室内试验等直接或间接的方法确定，并考虑由于钻探取样扰动、室内外试验条件与世纪工程结构条件的差别以及采用公式的误差等因素的影响。,“建筑结构可靠性设计统一标准（GB 50068-2001”规定“：岩土性能的标准值宜根据原位测试和室内试验的结果，按有关标准的规定确定。但有条件时，岩土性能标准值可按其规律分布的某个分位值确定。,GB 50007-2002规范地基承载力称为“特征值”。,地基承载力 特征值，可由载荷试验或其他原位测试、公式计算，并结合工程实践经验等方法综合确定。,载荷试验或其他原位测试都是去他的极限值。为经过宽度与深度修正。f,ak,公式计算地基承载力 特征值，不必再经过宽度与深度修正。f,a,根据规范：强度指标是取标准值,关于地基承载力(四),GBJ 7-89岩石地基承载力：取采用饱和单轴抗压强度的标准值作为承载力值。,其标准值采用平均值减去1.645的标准差。,标准值即一般取概率分布的低位值（保证率0.05），并且认为它是呈正态分布。这个规定是将岩石当做认为可以控制的材料，按材料强度的方法对待。,GB 50007-2002规范规定强度指标是采用“标准值”。,岩石地基承载力特征值，根据室内岩石饱和单轴抗压强度的标准值乘以折减系数。,折减系数是与岩石的完整程度有关的。,岩土工程勘察与工程地质勘察,工程地质勘察,用传统的地学观点查明件（构）筑场地的工程地质条件,采用各种方法获得岩土的性能指标。,划分场地内的地层（岩土层）分布,提供各岩土层的地基承载力（允许值、容许值、标准值）,罗列各岩土层的地质参数，并罗列所有的各种参数的原始数据与但各岩土样的是岩图件。,推荐持力层，基础类型。阐明场地是否存在不良地质现象。,岩土工程勘察,重点在于评价岩土的特性对工程的适应性,如：推荐的地基持力层，不但要提供其承载力，尚要分析根据设计提供的基础尺寸、上部荷载。评价在轴心荷载作用下，承载力的特征值是否满足相应于荷载效应标准值组合时，基础底面处平均压力值。,变形参数应该提供各层的变形模量，而不是单个土样的变形模量。100200kpa的模量是作为岩土特性评价。而不是因为荷载大就提供100300kpa的模量。,
