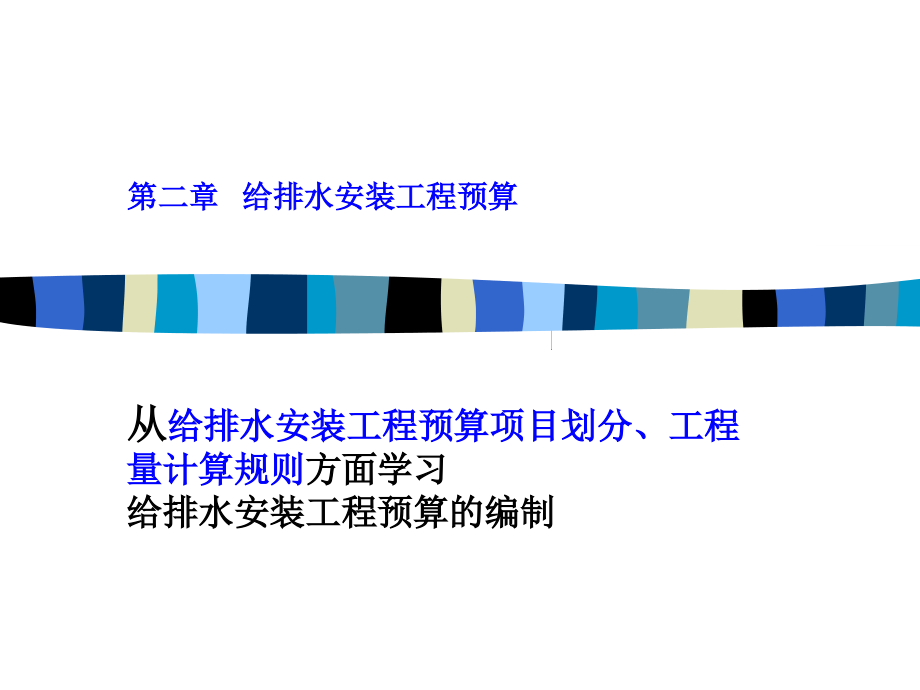

第二章第一节给排水预算项目划分.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 给排水安装工程预算,从,给排水安装工程预算项目划分、工程量计算规则,方面学习,给排水安装工程预算的编制,工程量计算,1、熟读各专业图纸,2、按定额项目和定额单位分项计工程量,3、掌握工程量计算规则,4、工程量计算方法,5、校验,第一节 给排水安装工程项 目划分,（参照软件定额库）,一、管道安装,二、,阀门、水位标尺安装,三、,低压器具、水表组成与安装,四、,卫生器具制作安装,五、,管道刷油防腐,管道安装有关说明：,常用的管道类型,：,PVC,UPVC,PP-R,(,强度比前两种高，一般用于给水管道,),铝塑管道,、,钢塑管道,给水韧性铸铁管（球墨铸铁管）,：一般用于高层建筑由室外进入室内的给水总管，由于水压强度高，管径大，用塑料管无法承受。但由于给水韧性铸铁管内部是水泥，外部刷了沥青，既保证了强度，又保证了防锈。故此时多用给水韧性铸铁管，此管价格较贵。管径一般为,150300,，若总管的管径在,150,以下时可采用塑料管。,钢管,：目前多使用在消防管道（从压力、强度、防火等方面考虑）,管道支架制作安装,：,一般按实际发生的数目计算。若按经验算法是,23,米算一个。再套五金手册将长度换算为,kg,，即可套定额计算。,室内管道一般实际发生此项目：综合性建筑。上为主宅，下为商场时，排水管道不能像普通住宅楼一样直接垂直排入地下，而有可能会沿商场天棚水平敷设一段后才到总排水立管处，这时水平敷设的这段排水管就要用到支架将其吊在商场的顶部水平走管。,伸缩器制作安装,：,一般用于热水立管中，防止热胀冷缩而设。,第二节 给排水安装工程工程量计算规则,一、管道安装,室内、室外给水管以建筑物外墙皮外1.5米为界，入口处有阀门则以阀门为界。,室内、室外排水管以出户的第一个检查井为界。,计算管道安装工程量，均按设计管道中心线长度，以延长米为计量单位，不扣除各种管件及阀门（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。,管道安装预算定额已包括了各种管件的连接及其价值，不必另计。但不包括法兰、阀门及伸缩器的制作安装。法兰的安装以“副”为单位，阀门及伸缩器的安装以“个”为单位计算工程量。,DN32及以内的钢管安装已包括管卡及托钩的制作安装，DN32以外的钢管安装需要另套定额计算其支架的制作安装。,铸铁排水管、雨水管、塑料排水管均包括了管卡、托吊支架、透气帽、雨水漏斗的制作安装。但不包括雨水漏斗的本身价格。,管道安装预算定额已包括水压试验或灌水试验,管道消毒、冲洗：100M为单位，均按管道长度以延长米计算，不扣除阀门、管件所占的长度。并按照管径不同分别套取定额。,钢性套管（不防水）制作，以“个”为单位。其工程量按照所穿楼板及墙壁的厚度定（一般按照所穿楼板及墙壁的厚度加20MM为一个的长度），其管径按照比被套管的管径大一级计算。套定额取防水钢性套管的基价乘以0。6系数作为钢性套管（不防水）的定额基价。其主材价套取镀锌钢管的主材价计取，将一个钢性套管（不防水）的主材价先换算出来，再计总的主材价。,设置于管道间、管廊内的管道、阀门、法兰、支架，其定额人工费乘以1。3”是指宾馆或饭店内封闭的天棚、竖向通道（或称管道间）内敷设给排水、暖、煤气管道时，其定额人工费乘以系数1.3,室内外给水、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算,。,二、栓类阀门安装,各类阀门安装以“个”为计量单位,螺纹阀门不分内外螺纹，均包括切管、套丝、制垫、加垫、上阀门、水压试验等工作内容,法兰阀（带甲乙短管）安装均以“套”为单位计算,减压器、疏水器组成安装以“组”为单位计算。,减压器安装按高压侧的直径计算,水表安装以“组”为单位计算,螺纹水表安装已包括螺纹闸阀（1个）,焊接法兰水表安装定额包括旁通管、法兰闸阀（3个）法兰止回阀（1个）及所有的法兰。,室内单出口消火拴不区分明装、暗装及半暗装。以,套,为计量单位，定额已包含20米的水龙带，若超出，按实计算。室外消火拴，以,组,为计量单位，水枪、水龙带及附件，按设计用量另计。,消防水泵接合器安装，以,组,为计量单位。,三、卫生器具安装,卫生器具的安装，以“组”为计量单位。定额内已按标准图册综合了卫生器具与给水管及排水管连接的人工与材料，不得另行计算。,浴盆,：以“组”计量,未计价材料：浴盆、水嘴（若为冷热水则每组计两个）,已包含材料：存水弯、排水栓（排水配件）、,钢管0。15米/水嘴、,洗手盆,：以“组”计量,未计价材料：洗手盆,已包含材料：普通水嘴、存水弯、排水栓,洗脸盆,：以“组”计量,未计价材料：洗脸盆,已包含材料：,（8-4-9）普通水嘴（汽水嘴）、存水弯、洗脸盆下水,口-铜（排水拴）、镀锌钢管0.1m/水嘴,（8-4-10）,（8-4-11）立式水嘴、铜截止阀、存水弯、洗脸盆下,水口-铜（排水拴）、镀锌钢管0.4m/水嘴,（8-4-12）立式水嘴、角阀（铜）、存水弯、洗脸盆,下 水口-铜（排水拴）、镀锌钢管0.2m/水嘴,(8-4-15),存水弯、洗脸盆下 水口-铜（排水拴）、镀,锌钢管0.3m/水嘴,(8-4-16),存水弯、洗脸盆下 水口-铜（排水拴）、镀锌钢管1.3m/水嘴,(8-4-13),镀锌钢管0.2m/水嘴,(8-4-14),镀锌钢管3.3m/水嘴,洗涤盆、化验盆,：以“组”计量,未计价材料：洗涤盆（或化验盆）,已包含材料：普通水嘴(汽水嘴)、存水弯、排水栓，其余水嘴另计。,镀锌钢管（脚踏开关）1.3m,（其余）0.2m,不包括地漏安装,淋浴器,：以“组”计量（有钢管和铜管两种）,未计价材料：莲蓬喷头（或成品淋浴器，以套为单位）,已包含材料：普通截止阀,镀锌钢管：1.8m（冷水）,2.5m(冷热水),0.3m（冷热水成套）,0.1m（冷水成套）,蹲式大便器,：以“组”计量,未计价材料：瓷大便器、水箱、水箱配件、手押阀、脚踏阀,已包含材料：（瓷高水箱）：镀锌钢管2.5m,镀锌钢管0.3m,丝扣闸扳门（角型阀）,存水弯,（瓷低水箱）：镀锌钢管1.1m,丝扣闸扳门（角型阀）,存水弯,（普通阀冲洗）：镀锌钢管1.5m,截止阀,存水弯,（手押阀冲洗）：镀锌钢管1.5m,存水弯,（脚踏阀冲洗）:镀锌钢管1.5m,存水弯,（延时自闭式冲洗）：自闭式冲洗阀、镀锌钢管1m,存水弯,坐式大便器,：以“组”计量,未计价材料：坐便器、坐便器桶盖、水箱、水箱配件,已包含材料：角型阀1个、镀锌钢管0.3m,小便器,：以“组”计量,未计价材料：小便器、水箱,已包含材料：截止阀、冲洗阀、存水弯,镀锌钢管：（普通）0.15m,（其他）0.3m,小便槽安装,：分别计算其工程量,*小便槽冲洗管制作与安装:以“m”计量，不包括阀门安装,*控制阀门计算在管网阀门中，以“个”计量。,*地漏：以“个”计量,卫生器具排水管,平均按0.5m/个计算工程量,四、,管道刷油,室内给水钢管,F=,DL,D-外径,L-长度,明装：底漆1遍，其他漆2遍,暗装：刷沥青漆2遍,室内给水铸铁管,F=1.2,DL,12-,承插管道承头（大头）增加面积系数,明装：防锈漆1遍，调和漆2遍,暗装：刷沥青漆2遍,室内排水管,：F=1.2,DL,12-,承插管道承头（大头）增加面积系数,明装：防锈漆1遍，银粉漆2遍,暗装：刷沥青漆2遍,五、,室内、外给、排水管道土方工程量计算（套土建定额）,管沟挖方量计算,V=h(b+0.3h)l,h-沟深。按设计管底标高计算,b-沟底宽（有设计尺寸时，按设计尺寸取值。若无，则按表9-5取值）,l-沟长,0.3-放坡系数,*计算管沟土石方量时，铸铁给水管道接口处操作坑工程量应增加。按全部给水管沟土方量的2.5%计算增加量。,其余各检查井和排水管道接口处的加宽而多挖土石方不增加。,管道沟回填土工程量,DN500以下的管沟回填土方量不扣除管道所占体积。,DN500以上的管沟回填土方量按表9-6所列数值扣除管道所占体积。,管道挖填土方量作业,给水铸铁管：DN800;DN500,管长L=15m,管沟深度h=1m,垫层厚度h”=80mm,求：该管沟的挖方量、回填土方量,（其中，管沟底宽可根据所埋管道查表9-5）,工程量计算总的顺序,由入（出）口起。,先主干、后支干；,先进入，后排出；,先设备，后附件。,计算要领,以管道系统为单元计算，先小系统，后相加为全系统；,以建筑平面特点划片计算；,用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算,水平管长度,；,以管道系统图、剖面图的标高算,立管长度。,给排水安装工程预算编制练习,工程概况,1、某住宅厨厕给排水大样图，层高3米。,2、给水管道采用镀锌钢管螺纹连接，排水管道采用承插铸铁管水泥接口。,3、淋浴器为成套塑料淋浴器（带金属软管），其他设备及附件见图例标注。阀门均为螺纹连接。,4、给水管道要求消毒冲洗；排水管道要求做防腐处理。,练习要求,1、熟读图纸，理解图纸内容,2、计算各分项工程的工程量,3、填写预结算表，套定额，计算实体项目费,4、按费用表计取规定的各项工程费用,填写封面，编制说明，汇总各表格，装订成册,主材价格,成套座便器（含水箱）：800元/套,台式洗脸盆：200元/套,不锈钢厨房洗涤盆：400元/套,地漏：50元/套,镀铬角阀：30元/个(定额价是14.30元),镀铬水嘴：35元/个（定额价是13.41元）,镀铬回转水嘴：60元/个,DN20镀锌钢管：10元/米,DN15镀锌钢管：8元/米,DN100铸铁管：30元/米,DN50铸铁管：20元/米,DN75铸铁管：25元/米,注意事项,1、排水立管不计,2、洗脸盆或洗涤盆套用定额时，如果水嘴不是普通水嘴，则按如下所示计算：,*洗脸盆或洗涤盆套用定额时，将普通水嘴按13.41元/个的价格从洗脸盆或洗涤盆的定额材料费中扣除。,*在预结算表中单独列一项洗脸盆或洗涤盆水嘴，但只计其主材价，不计其安装费。,3、计算管道工程量时，可以直接用尺子量取，也可利用图中所标尺寸计算。垂直段管子利用标高计取。,
