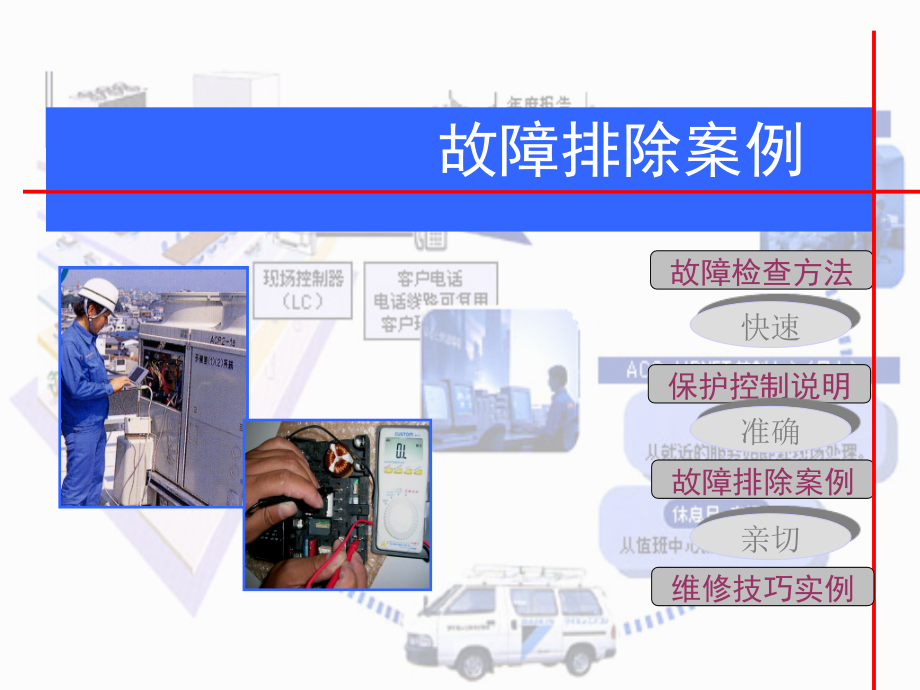

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,故障排出案例,保护控制说明,故障检查方法,故障排除案例,故障排除案例,快速,准确,亲切,维修技巧实例,有线遥控确认,无线遥控确认,外机,P,板确认,故障代码确,认,家用机,使用无线遥控器确认故障代码,出现故障时,运转灯闪烁,查看故障代码的方法,方法一,:,按下定时取消键按钮,5,秒钟，温度显示部的“,00”,指示灯便会闪烁,重复按下定时取消键，直到听到连续“哔”音,代码显示按照下表所示的顺序改变并伴有长“哔”音。,一次短促的“哔”声和两次连续的“哔”声表示无相应的代码。,按住定时取消按钮5秒钟，可取消代码显示。如果1分钟不按该按钮，代码显示也可以自动取消。,无线遥控器查看故障代码演示,方法二：,同时按下温度上下键和模式键,TEMP,、,TEMP,、,MODE,十位数字闪烁，按,TEMP,或,者,TEMP,，改变数字直到听,到持续的“噼”声或者“噼噼,”,声，,然后再次按,MODE,，诊断个位,代码直到听到“噼”声为止,最后可以确认故障代码,注：对于一些进口机型，如果,没有定时取消键的，可以通过,温度上下键和模式键去查故障,商用机/VRV,按住检验/试运转（,TEST）,按钮，选择检验方式“0”。在显示器上显示“0”并闪烁，“,UNIT”,点亮。,按程序定时器时间设定（,UP/DOWN）,按钮，改变室内机号码。直到室内机发出电子音，并根据电子音的次数进行如下操作。,按运转方式选择（,MODE）,按钮，异常符号的左侧“0”闪烁。,按程序定时器的时间设定（,UP/DOWN）,按钮，改变异常符号，直到室内机发出两声电子音。,按运转方式选择（,MODE）,按钮，异常符号的右侧“0”闪烁。,按程序定时器的时间设定（,UP/DOWN）,按钮，改变异常符号，直到室内机发出一声长音。,显示复位，按运转方式选择（,MODE）,按钮，可以回到正常的显示状态。,无线遥控器查看故障代码演示,使用有线遥控器确认故障代码,故障代码闪烁,检查显示符号闪烁,检查显示符号闪烁,运行指示红灯闪烁,成组控制指示故障位置,查看当前故障代码,按,TEST,键一次,显示当前故障代码,按住开关5秒消除故障代码,查看历史故障代码,正常模式,设定模式,维修模式,按,TEST,键4秒以上,按,TEST,键4秒以上,保存10次历史故障,按此键翻看,VRVII室外机故障检测方法,VRVII外机操作的三种模式,设定模式1,监控模式,设定模式2,(正常),按住模式按钮 (,BS1)5,秒钟,按一次,BS1(,模式按钮),按一次,BS1(,模式按钮),H1P,H1P,H1P,H1P,在监控模式下可以查看最近三次故障代码,多联外机请在主机上操作,注：,VRVII,以前的,VRV,系列没有室外故障检测功能,室外机P板查看故障代码演示,VRV室外机故障检测方法,编号,设定项目显示,数据显示,设定项目,模式H1P,试运转H2P,制冷/制热选择,低噪音H6P,要求H7P,IND H3P,主机H4P,辅机H5P,0,顺序起动的机器台数及其它,参见下述,1,制冷/制热统一地址,下6位,2,低噪音/要求地址,3,未使用,4,Airnet地址,5,连接的室内机台数,6,连接的BS装置的台数,7,区域机器台数(室外机、BS装置除外),8,室外机台数,9,连接的BS装置的台数,下4位，上位,VRV室外机故障检测方法,编号,设定项目显示,数据显示,设定项目,模式H1P,试运转H2P,制冷/制热选择,低噪音H6P,要求H7P,IND H3P,主机H4P,辅机H5P,10,连接的BS装置的台数,下4位，下位,11,区域机器台数(室外机、BS装置除外),下6位,12,接线板数,下4位，上位,13,接线板数,下4位，下位,14,故障内容(最近),故障代码表,15,故障内容(1次循环前),16,故障内容(2次循环前),20,重试内容(最近),21,重试内容(1次循环前),22,重试内容(2次循环前),VRVIII,室外机故障检测方法,注：和,V2,相比故障检测步骤多了一步。,判断主辅机故障时，由,H6P,和,H7P,来决定。,常见室内机的代码,常见室外机的代码,A3,、防冻结保护,(A5),、防冷风控制,E3,保护、,E4,保护、,F3,排气管保护、压缩机,PI,控制、,EV,控制,故障代码排除,A3,故障解释：冷凝水位异常,判断条件,:,通过浮子开关通断,OFF,检测,案例一：A3冷凝水位异常,判断 上门检查，浮子开关断开,检查发现排水盘有大量冷凝,水，先检查安装，发现使用,变径接头将排水管管径人,为变小，造成排水不畅。,处理 安装整改后,(,更换提升,水管,),，机器正常工作,思考 还有没有其他原因让机,器跳“,A3”,故障,?,变径,PVC32 25,机型,FZFP125KMV9,时间,2008,年,7,月,26,日,情况 用户报修机器跳,A3,故障,原因及对策,原因,对策,备注,1,排水配管堵塞,疏通排水管,排水管堵塞,造成水位上升,浮子开关无法闭合,.,2,排水管施工错误,安装整改,机器带提升泵的,冷凝水管提升高度带大的.或 冷凝水管没有做1/100坡度的.,3,排水泵不良,更换排水泵,水泵吸排水不良,或者水泵无法工作.,4,浮子开关不良,更换浮子开关,浮子开关短接键本身断路.,5,室内机电路板不良,更换P板,6,短路连接端不良,短接插件,没有提升泵的机组,应该将浮子开关插件短接.,VRV故障动作原理,ON,OFF,ON,OFF,“,A3”,显示,5,分钟,温控器,浮子开关,排水泵,ON,OFF,5,分钟,5,分钟,5,秒,1,个周期,温控器,(ON),排水泵控制,ON,OFF,ON,OFF,“,A3”,显示,温控器,浮控开关,排水泵,ON,OFF,5,分钟,5,分钟,5,秒,5,分钟,1,个周期,温控器,“,OFF,”,温控器,(OFF),排水泵控制,ON,OFF,ON,OFF,“,AF”,显示,1st,2nd,3rd,4th,5th,ON,OFF,温控器,浮控开关,排水泵,遥控器,“,OFF,”,不开机时排水泵控制,在制冷时,同压缩,机连动,温控开时,则压缩机动作,水,泵动作,温控关时,压缩机停止,水泵,延时5分钟.将室内,机热交换器的翅,片上的残余水量,排出.如果开机运,转,浮子开关无法,闭合5分钟后则跳,A3故障;机器不运,转期间,如果浮子,开关反复开闭合时,跳AF故障。,问题,:,哪些情况会产生,AF,报警？,例子,1:,内机电子膨胀阀线圈坏,例子,3:,提升后的横管须,150mm,，,后做急坡以便排水,否则回水量太多，易跳,AF,例子,2:,集中排水安装不良时,A5,故障解释：防冻结保护,判断条件,：高压控制制热时内机热交热敏电阻检查,的温度超过65,C,防冻结保护制冷时内机热交温度低0,C,案例二：A5防冻结保护,机型,RXD71DMV2C,时间,2007,年,6,月,情况 用户报修空调灯闪，柜机面板显示,A5,故障，,A5,是防冻,结保护，有两个大概原因制冷的时候,:,一，内机蒸发,温度低，二，检测部件内机热交换器热敏电阻坏,.,检查 发现内机热交热敏电阻阻值为,90k,，对应温度约为,-,5,，现场测量热交管温,15,判断为室内机的热敏电,阻不良,处理 更换热敏电阻后，机器运转正常,思考 还有没有其他原因让机器跳“,A5”,故障,?,原因及对策,原因,对策,备注,1,室内机过滤网堵塞,室内机过滤网堵塞,清洗保养,室内机过滤网堵塞，造成蒸发容量太小，使热交换器温度下降,2,室内热交热敏电阻故障,控制P板不良,更换热敏电阻,更换电脑P板,热交换器温度误检测,3,气流短路,调整气流,安装整改,VRV故障动作原理,VRV防冻结保护的条件,判断条件:当室内机热交换器的液管温度热敏电阻(R2T)检测的温度过低时，机器进行防冻结保护,防冻结启动条件:-1以下的累计时间满40分钟，或-5以下的累计时间为10分钟,故障现象为VRV无故障停机，过几分钟机器又自动运行,问题：,有哪些场合会产生防冻结保护？,例子,1:,出风口下面有大衣柜,例子,2:,制冷时内机热交换器太脏了,例子,3,：过滤网脏（如厨房、吸烟室等）,E3,故障解释：高压开关动作,判断条件,：,在运转时，当高压保护开关动作的次数达到规定次数时，产生故障,相关：对于商用机来说，机器不工作时，安全设备电路检测到高压开关断开时会显示,H3,故障,案例三：E3高压保护,机型,RY71DQY3C,时间,2008,年,7,月,情况 用户报修空调不定时跳,“,E3”,故障，上门维修检查,发现现场安装情况如下图,1,用户安装了,2,台商用机器，,仔细检查系统冷媒压力，发现压力正常，观察跳故,障现象，当左边商用机工作时，现场,71,的机组压力,会越来越高，直至跳故障，如果左边商用机不工作,时，则一切正常分析为当,125,的商用机工作时，气,流都流向,125,的吸风侧，造成现场,71,的商用机换热不,良，跳高压保护,处理 把台机组安装整改外机位置，如图,2,，机器工作正,常,思考 还有没有其他原因让机器跳“,E3”,故障,?,图,图,2,原因及对策,原因,对策,备注,1,制冷时室外机排风被堵,制冷时室外机脏,制热时室内机滤网脏,制热时内机脏或气流短路,检查环境,清洗保养,清洗保养,清洗保养,机组因为冷凝不良，使高压上升,2,高压截至阀没有打开,高压侧管路有堵塞,检查系统,检查系统,3,高压压力开关不良,高压压力开关断线或松动,更换部品,高压开关本身故障,VRV故障动作原理,VRV3高压保护控制,(制冷运转),正常运转,降频运转,:,上限频率下降,3Step,(,副机同时下降,3step),限频运转,标准压缩机待机,上限频率限制,:,从当前频率开始,+1Step,(,副机同步,),温控待机,当连续发生,3,次,发生”,E3”,故障,上限频率恢复至最高,Pc3.43MPa,Pc3.55MPa,Pc3.64MPa,Pc3.43MPa,保持,15,秒,保持,10,秒,保持,10,秒,VRV3高压保护控制,(制暖运转),正常运转,系统降频,1,级,限频运转,主电子膨胀阀,开度减小,温控待机,当连续发生,3,次,发生”,E3”,故障,Pc3.64MPa,Pc3.10MPa,Pc3.10MPa,Pc3.49MPa,保持,10,秒,上限频率限制,:,从当前频率开始,+1Step,Pc3.0MPa,保持,60,秒,Pc0.23MPa&,上限频率,=210Hz,Pe0.07MPa,Pe0.17MPa,Pe0.17MPa,Pe0.20MPa,降频运转,:,上限频率下降,3Step,保持,10,秒,热气旁通阀,OFF,热气旁通阀,ON,Pe0.17MPa,Pe0.39MPa,Pe0.34MPa,Pe0.25MPa,Pe0.30MPa,Pe115,。,C,Tp135,。,C,HTdi130,。,C,HTdi120,。,C,持续,90,秒,Tp130,。,C,HTdi100,。,C,Tp115,。,C,Tp135,。,C,OR,每,30,秒检测,&,保持,20,秒,HTdi110,。,C,Tp135,。,C,Tp120,。,C,持续,10,分钟以上,OR,VRV3吐出管保护控制,(标准压缩机),正常运转,停止,HTds120,。,C,持续,5,分钟以上,HTds135,。,C,Tp135,。,C,持续,10,分钟以上,Tp145,。,C,OR,10,分钟,当,100,分钟内连续发生,3,次,出现”,F3”,故障,VRV压缩机容量控制,案例七：压缩机容量控制,机型,RHXYQ10PY1,时间,2008,年,7,月,情况,用户反映机器制冷效果不好，但无故障代码显示，经,检查，现场仅有,1,台变频压缩机运转，且始终是低频运,转，定频压缩机不启动怀疑机器被保护控制限制频,率,维修思路是检查各运行参数,确认是否存在保护控制,重新进行完整的检查运转,接上压力表，发现低压为,16,kgf/cm,.,压力正常，但是低压传感器量下来电压为,2.1,V,换算下来机器识别的压力为,9,kgf/cm.,所以进行限,频运转,.,更换低压传感器后机组正常,分析 在制冷时，压缩机运转频率受,Pe,控制，也就是说当饱,和低压温度达到并能维持在某固定值时，压缩机就会,固定在这一频率上。具体就是所谓的压缩机,PI,控制。,思考 还有没有其他原因让机器进入限频运转,?,压缩机容量控制采用保持蒸发温度,(,制冷,),和冷凝温度,(,制暖,),恒定的方式,.,L,M(标准),H,3,6,7-11,L,M(标准),H,43,46,49,制冷运转,:Te,设定,制暖运转,:Tc,设定,通过调节压缩机容量使实际值,(Te,或,Tc,),调节达到,TeS,和,TcS,.,（,KJkg,-1,）,（,MPa）,吸入压力,通过低压传感器检测,目标蒸发温度,目标冷凝温度,排气压力,通过高压传感器检测,P,压力损失,（,由压缩机运转容量、配管长度引起,）,VRV,系统的压缩机容量控制为了保证相对于经常发生变化的负荷的比较稳定的,容量，进行了,P,，将安装在室外机的压力传感器检测到的压力换算成等效饱,和温度，在制冷运转时使蒸发温度（,Te,）控制在目标值附近，在制热运转时冷,凝温度（,Tc,）控制在目标值附近,。（,目标值参阅下图,）,随着连接配管长度和压缩机运转容量的增加，,配管压损也相应增加,、,为了修正由此而造成的,能力下降，可采用以下方法进行修正。,压缩机运转容量,目标蒸发温度,Min,Max,设定为“高”,目标蒸发温度设定,：,设定为“正常”,（,出场设定,）,：设定为“低”,根据,修正 目标蒸发温度,在现场连接配管较长时，配管压损将会增加。,另外，反向安装（室外机低于室内机）时，,液体配管的内侧阻力将会增加。在这种情况下，,现场设定目标蒸发温度为“低”则能实现稳定运转,目标冷凝温度,高压,目标蒸发温度,低压,R22,.,6.0,.,R407C,.,7.5,.,R410A,.,6.0,.,另外，通过每,20,秒读取来自高压、低压传感器的检测压力，并进行运算来进行,蒸发温度及冷凝温度的取样，并每次控制压缩机容量,（,INV,频率和恒速开,/,关,）,来消除取样值与目标值之间的偏差。,压缩机容量控制详解,上表中的目标温度都是指气体侧的饱和温度。,可以通过现场设定目标蒸发温度,VRV电子膨胀阀控制,案例八:,电子膨胀阀线圈动作不良,机型,FZFP125KMV9,日期,2006,年,8,月,10,日,情况 制冷模式设定18时，内机出风温度25.6度，吸入,温度26 度，气管25度,液管23度，膨胀阀开度400,PLS.,处理 吸入和出风温度几乎无温差但膨胀阀有开度，进一,步检查发现是由于膨胀阀线圈拧得过紧冷媒不能通,过造成。拆下膨胀阀线圈重新安装后机组运行正常,效果良好。,相关信息,机器效果不好，确认室内机气侧液侧的温度，如上可推测冷媒未进入蒸发器，从而想到可能为电子膨胀阀顶针卡死或电子膨胀阀线圈不良造成。,【分析】,此案例的机器出风温度、回风温度、气管温度和液管温度基本都相一致，即与房间温度差不多，但电子膨胀阀却有400左右的开度。这中间就产生 了矛盾。按照正常思路分析，如果在制冷时温度未达到设定温度，而电子膨胀阀在开度情况下，气液管及出风温度都是不相同的，现在这种现象明显是温控处于OFF状态，所以分析认为可能原因是电子膨胀阀400PLS是个假象。,经测电子膨胀阀前后温度发现并无变化，这说明电子膨胀阀并未节流而是完全关死，证明了虽然机器给了线圈400PLS的脉冲信号但阀本体其实并未打开。从这方面出发发现是由于线圈拧得过紧影响了阀体的动作。,EV控制,制冷运转时,制冷运转时的室外电子膨胀阀基本处于全闭状态,(,通过桥式回路,),。,(VRV2),注：,L,型以前的机型电子膨胀阀处于全开状态,。,制热运转时,过热度控制,室外机的低压传感器的检测压力换算成低压等效饱和温度,（,Te）,，然后和吸入管热敏电阻的检测温度,（,Ts）,进行计算得出过热度,【,SH】,。,调整电子膨胀阀打开度使接近目标过热度,【,SHS】,当,、,打开度调大（开方向调整）,。,当,、打开度调小（闭方向调整）,。,TsTe，,基本,度,室外电子膨胀阀打开度的控制范围,VII,0,2000pls,VIII,0,480pls,制冷运转时,过热度控制,室内机的气管热敏电阻的检测温度,（,Tg）,和液管热敏电阻的检测温度,（,Tl）,计算得到过热度,【,SH】,。,控制电子膨胀阀的打开度使接近于目标过热度,【,SHS】,。,此时,、,根据设定温度和吸入空气热敏电阻温度的温度差,（,T）,进行修正,。,调整打开度变大,、,调整打开度变小,。,g,l，,通常,度,温度差（,T）,变小时，,将变大,（,即使,很大打开度也将变小,）,制热运转时过冷却度控制,室外机的高压传感器的检测压力换算成高压等效饱和温度,（,Tc）,然后和室内机液管热敏电阻,的检测温度,（,Tl）,进行计算得出过冷却度,【,SC】,。,调整电子膨胀阀打开度使接近目标过冷却度,【,SCS】,。,此时，根据设定温度和吸入空气热敏电阻温度的温度差,（,T）,进行修正,。,调整打开度变大,、,调整打开度变小,。,l，,通常,5,度,温度差（,T）,变小时，,将变大,（,即使,很大，打开度也将变小,）,室内电子膨胀阀控制,典型故障案例分析,AF排水水位超限,机型,FXDP25PPVC,情况用户反映空调内机漏水，现场检测发现空调未开机有,量冷凝水产生,诊断现场检查机器安装无问题，但有冷凝水排不出去，发,现积水盘有大量冷凝水，浮子开关，和排水泵均正常,.,观察水的来源，发现内机蒸发器很冷，机器在换热,检查,41,模式，发现液管、气管有温差，电子膨胀阀关,关不死，量线圈阻值，发现线圈不良,处理更换电子膨胀阀线圈后机器正常。,分析如果机器浮子开关、和排水泵，安装都正常时，要分,析水的来源，然后对症下药,防冻结保护(A5),机型,FCY125DQV2C,情况用户反映空调安装在机房,常年制冷,空调经常无故障停,机,导致机房温度上升,但过段时间,机器又会自动恢复制,冷,如此反反复复,.,诊断现场检查机器安装发现出风口下,有一电信机柜,造成出,风口被堵,内机会形成气流短路，从而导致空调机无故,障停机,从而效果变差。,处理移开遮挡物，或嵌机把四面出风改成三或两面出风。,分析对于一些机房制冷用空调，往往由于其安装位置的关系，,内机会形成气流短路，从而导致空调机无故障停机,从而,效果变差。,机型3,MXS80EV2C,日期200,8-6-29,情况用户反映关掉一台室内机之后，其余房间无制冷效果,诊断根据经验，是由于信号线交叉连接造成的。因为室内机没有留维修口，所以通过测量组织来判断。只能假设某台是正确的，然后在外机将另外两台的信号线互换，再单开机器观察出风温度，最多经过三次试验就可以排除故障。,处理交换信号线以后机器正常。,结论请安装时注意对应性，最好做好标记。,分析如果室内机有维修口，可在断电的情况下拆下，将两根短接，在外机测试阻值来判断对应性。,相关交叉配线引起的问题（见下页）,(A5)防冻结保护,配线错误的现象,如果同时开机，那么机器可以正常运转。,如果,A,单开，则,A,的风扇开始运转，而外机收到,A,内机传来的信号，于是起动了,B，,冷媒流入,B,的内机，但是,B,的风扇没有运转，所以会造成结冰，再次开机就会报防冻结保护的故障（,A5）。,ON,信号线,配管,OFF,VRV II,内机无故障停机,(防冻结),机型,FXYFKBMVL,日期,200,5,年,06,月,06,日,情况 配置,RHXY8MY1-,内机4台，其中机房一内机,FXYF,不定期无故障,停机，随着停机后房间温度上升，温控器长期处于,OFF,状态；另,三台运行正常。,诊断,更换室内外机控制,P,板均无效,CHECKER,进行数据记录运转数据如下,故障室内机数据：遥控器,-,ON,；,温控器,-,OFF,；,EV-0pls,设定 16,R1T26.9,R2T5.8 R3T22.0,内,P,板已更换，疑似热敏电阻导致温控器没有开启,确认热敏,电阻,检查发现内机,R2T,热敏探头松动，未能正确感知实际液侧温度,.,处理,更换内机,R2T,后，机器运转正常。,相关提示,1.温控器的控制跟设定温度与吸入温度相关2.,EV,关闭，,R2T,有5.8的温度，这是此故障分析的要点,【分析】,上面例子中的关键几个数据是：不定期无故障停机温控器OFF EV=0 R2T=5,8,如果EV=0时，R2T应该和室温差不多而不是5.8,所以可以先判断R2T的问题。,进一步分析，EV=0原因是温控器处于OFF状态，而温控器处于OFF状态的的原因有温度达到设定温度停机机器处于保护状态。明显上面这例子是机器处于保护状态（防冻结）时温控器处于OFF从而导致EV=0，而归其原因是由于R2T（判断防冻结）问题原因使机器处于保护致使效果不良。,【复习】,何为防冻结保护？,防冻结保护是为了防止系统处于湿运转对压缩机形成液击从而损坏压缩机而进行的一种保护。,对于家用机而言，它的判断条件是内机热交上的热敏电阻来判断的。当热敏电阻判断盘管温度过低也就是说蒸发器内液体过多时，,商用机和VRV无A5故障代码但同样也有防冻结保护。,E3高压保护,机型,RHXYQ16PY1,情况当机器制冷运转时，仅变频压缩机运转，,STD,压缩机,始终不启动，机器效果很差,诊断发现高压很高,在,34kg,左右,怀疑机器处理高压控制中,进一步检查发现液侧截止阀没有处于全开状态,(,检查者,则认为检查时处于全开状态,),处理使截止阀处于全开状态后，恢复正常,分析检查热交换器热敏电阻检测温度是否与高压等效饱和温,度相近,EV控制引起的高压控制案例,机型,RMX140CMV2C,日期2007-3-12,情况一拖四的机组，开机30分钟后，效果变差。,外机压缩机降频运转，室内机液管气管温度相等。,诊断对系统进行抽真空定量加液后问题仍然存在，最后,检查发现室内有一处安装时液管与气管相连接，导,致系统液管温度上升之后回气温度升高导致压缩机,高压制约，促使压缩机降频运转。制热效果变差。,处理重新排管后，机组运行正常。,分析制热时,EV,开度由气管热敏电阻与室内液管热敏电阻过,冷度控制，过冷度减小膨胀阀开度减小，反之亦然。,低压控制故障,机型,RMXS160DV2C,日期 2006年12月18日,来源 闵行,SE,情况制热时外机电子膨胀阀主、副本体出口处至压缩机回气,管都结霜,高压15,kg/cm,低压2,kg/cm,压缩机低频运转。,诊断运行后压力偏低，怀疑有堵的现象，副电子膨胀阀出,口处有结霜,主电子膨胀阀也有结霜,且温差很大。（电 子膨胀阀入口以前都没有结霜）所以 怀疑是线圈问题。,处理将主、副电子膨胀阀线圈互换后正常。,案例相关：,线圈的位置,【分析】,Y1E,Y3E,正常制热情况下，,Y3E,开度远小于,Y1E,的开度，当两个电子膨胀阀线圈插反后，,Y3E,的开度增大而,Y1E,的开度变小，这样的结果是大量冷媒在未进行换热情况下回到压缩机而节流的冷媒量却变小，就会引起高低压过低，回气管结霜，压缩机低压控制进行限频运转，制热效果变差。,非典型故障案例分析,FJDP36PVC内机噪音,机型,FJDP22/25/28/32/36PVC,情况内机有噪声，象有风的切割声且类似风扇失速发出的,声音,诊断 现场对应时，首先更换了,P,板和马达，噪音依旧深,入 检查发现积水盘里存有一定量的积水然后发现,排水管坡度不够，需改善排水管坡度,处理改善排水管坡度，机器运转正常，无异常声音,情况意见,1.遇到此类情况首先不要轻易去更换风机马达等配件，导致声音异常的问题有很多种，比如机器密封不严也会导致声音异常,2.,风管机安装位置是在吊顶内更换配件可能会破坏装潢，会造成用户心理的不良反应,3.FJDP,系列的机型以及其他家用系列的内机都不含排水泵，出现此类问题要注意排水管坡度,室内机风速无法控制,机型,VRV3,情况经销商安装结束调试时发现，室内机全开时，风扇速,度为低速无法调节，但是关掉任意一台内机后室内机,风扇速度恢复正常，风速可以任意调节，再将内机全,开，又恢复到低速风状态,诊断 现场确认内机容量分别,FXSP125MMVC*1,FXDP50MPVC*1,FXDP36PPVC*1,FXDP45NPVC*1,FXDP56MPVC*1,FXDP32PPVC*1,FXDP63MPVC*1,FXDP32PPVC*1,内机总容量,43.9KW,而该室外机容量范围为应该是内,机,16.7543.55kw(RHXYQ12PY1),是内机容量超配引,起,处理将一台,FXDP36PPVC,的,P,板更换后，空调内机全开风,速可,以调节，关任何一台内机其他内机无变化正常,分析:由于配置超过130%,所以出现了风量无法控制的,情况，需注意如果机器超出配置可能会导致无法,正常运转并且发生发生故障,相关：VRVII:超配时会出现UH故障,VRVIII:超配时全部室内只能在L档运转,家用VRV跳“U2”故障,机型,RMXS,日期 2007年7月12日,情况 机器试运转时跳“,U2”,故障,诊断 检查机器电源及,P,板均正常，后发现电源,P,板左侧,电容接线错误。更换电容接线后，机器运转正常。,结论,1,、,此种电容有正负之分，但插脚处无明显的标,记，当新机或更换,P,板后出现此种故障，可以先查,看电容处的接线。,2,、,该电容为电解电容，在配线图上标注为,C4,（,实物详见下图），左边为正极（桔黄色接线柱）。,希望现场人员在检查过程中注意接线位置。,【分析】,带有极性的电容，正负极插反时，本来充电变成放电时，正负电压的抵消会使压缩机的起动电压变低，当电压低到最低限定值时，机器会出现,U2,故障。,家用VRV跳“U2”故障,机型,LMX18DMV2C,日期 2007年7月12日,情况 开机后压缩机和风扇启动后跳机，无任何故障显示,开机试运转后显示,U2,故障,诊断 检查开机前电源电压数据正常，但压缩机电流,5.2,时,(,负载时,),外风机工作电压降到,148V,，跳机保护，,更换外,P,板时，故障仍旧在,结论 更换电源线后，机器运行正常,分析 开机前电源电压正常，但是接了负载后，电源电压,低,正常风机电压为,220V,，可能为虚电状态,虚电的原因可能是铜线，绝缘膜坏，造成铜线裸露在空气中，可能形成一个回路，电压分流所致,常见非故障,实用小技巧,技,术,支,援,应,对,实,例,常见非故障,Emax,机器在制冷一段时间后为什么吹热风？,Emax,挂壁机新增加了智能防霉运转，制冷运转以后会自动起动，如果取消请按遥控器上的防霉运转按钮2秒以上。,设定智能防霉运转后，在除湿和制冷运转中（约2星期1次），会自动进行智能防霉运转。,除湿、制冷运转停止后，进行约定3小时的送风制热运转。,这并不是除去附着的灰尘和霉菌的机能。,运转中，室温可能上升，可能飘出气味。,如室外温度较高，可能不能进行此运转。,用定时器停止时不能进行智能防霉运转。,*此功能仅限FTXD25/35DV2C,常见非故障,智慧眼为什么不亮？,不少用户将智慧眼传感器当作了智慧眼指示灯，传感器本身时不亮的，智慧眼指示灯在开启该功能时点亮。,智慧眼传感器,*左图以,FTXE25/35CMV2C,为例,信号接收窗口,这个玻璃球是传感器，不亮,常见非故障,常见非故障,过滤网清洗以后指示灯为什么还亮着？,室内机上的过滤网显示复位按钮,线控器上的过滤网显示复位按钮,无线遥控上的过滤网显示复位按钮,清洗以后指示灯不会自动熄灭，需要按遥控器或者机器上的按钮复位。,VRV,机器为什么不能转换切换制冷、制热状态？,主遥控，无任何标志,主遥控可按该键切换整套系统的制冷/制热状态,副遥控标志,副遥控按该键后仅可以将本台机器切换到通风模式，主遥控制冷时，副遥控可以除湿,交换主副遥控位置的方法,按住主遥控上的冷热切换键5秒,所有机器上的标志都在闪烁。此时按下希望的主遥控的制冷/热切换键一次，该遥控即被设为主,主副遥控特征,常见非故障,常见非故障,有些用户报修空调开机时不制热,或者制热一段时间后不出热风,?,为了防止冷风吹出，保证空调制热时的舒适度，,VRV,设置了在“热启动”,和“除霜运转”模式下显示标记，当气管热敏电阻检测到温,度高于,34,时，或,者,高压对应饱和压力,52,时，或者热启动,3,分钟以后，,机器进行正常制热运转,热启动，除霜运转,防冷风控制,OFF,LL,L,设定风量,34,室内热交温度,风扇,风摆,水平,设定位置,遥控器,ON,防冷风控制(制热),实用小技巧,CMS,机组怎么样控制温控器让室内效果更好？,1,冬天维修时，发现一些现场效果不好，分析下来，室内由于房间层高或导风板调节不好，造成热空气循环不佳，垂直空间温差大，容易停机，房间总体制热效果不明显,可以通过设定遥控器中,10,模式,2-03,后成功屏蔽室内机回风侧探头，只通过遥控器侧温度温度探头控制房间内停机情况,相关：,10-2-03,为只使用线控器温控功能，目前仅用在,CMS,机组上。,10-2-01,为同时使用回风口和线控器温控探头。,10-2-02,为只使用回风口温控探头。,实用小技巧,两台内机如何用遥控器实现一对一控制？,家用机的设定,两台内机如何用遥控器实现一对一控制？,要实现一对一控制，需要对内机和遥控器分别设定地址，遥控器只能控制和它地址相同的机器。,商用机的设定,实用小技巧,实用小技巧,两台内机如何用遥控器实现一对一控制？,商用机的设定,遥控器设定地址演示,家用多联机内机能否换成有线遥控器？,转接器和连接线需要到部品选配,*仅限,FDXD、CDXD,两种,实用小技巧,四 技术支援应对实例,房间层高很高，如何能让风速加大？,*仅适用于,FXYF、FXYH,两类,VRV,内机和,FHYC,型商用机,在设定模式13中更改相应的代码，可以提高送风速度，代码内容见下表,实用小技巧,风管机接了风管以后风速太小，如何设定高静压？,实用小技巧,新机器刚装好，一台线控器上“88”显示长时间（5分钟以上）不消失是怎么回事？,可能为信号线连接不良。或者线控器的主副设定开关,SS1,被拨到了副遥控（,S）,一档。确认以后先更换线控器，如果仍然无效则更换内机,P,板。,如果仅有一台线控器控制一台内机而拨到了,S,档,则会导致上述现象。如果用户一台内机，用线控而且选配了无限遥控，则其中一个控制器要拨到,S,档，否则会跳,U5,故障,实用小技巧,
