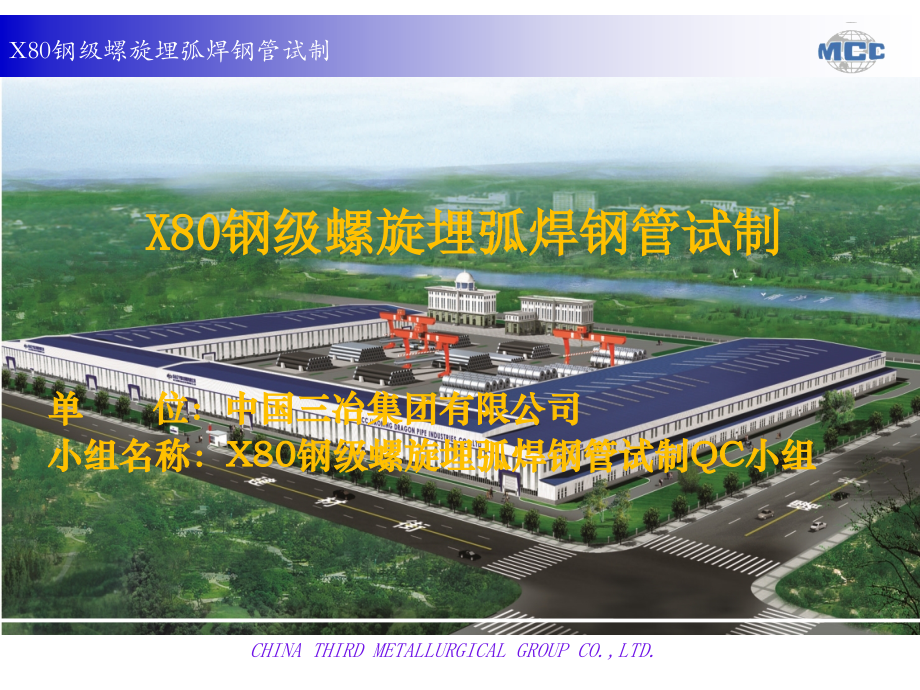

80钢级螺旋埋弧焊钢管试制QC成果报告.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,X80,钢级螺旋埋弧焊钢管试制,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,X80,钢级螺旋埋弧焊钢管试制,单,位,：,中国三冶集团有限公司,小组,名称：,X80,钢级螺旋埋弧焊钢管试制,QC,小组,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,目 录,单位及小组简介,选择课题,目标设定,活动计划,提出方案，选择最佳方案,制定对策,方案实施,效果验证,标准化,总结回顾及下步打算,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,一、单位简介,中冶辽宁德龙钢管有限公司，隶属于中国冶金科工集团下属中国第三冶建设集团公司，主要从事焊接钢管生产。公司拥有五条螺旋埋弧焊机组及一条高频电阻焊机组，年生产能力,40,万吨。,此次用于试制,X80,级螺旋埋弧焊钢管的,1626,螺旋焊管生产线是,2011,年,7,月建成的，以生产高质量、高钢级为主的生产线，总投资,1.5,亿元。,X80,钢级螺旋埋弧焊钢管试制,小组简介,小组名称,本次活动时间,小组人数,小组成立时间,X80,钢级螺旋埋弧焊钢管试制,QC,小组,2011,年,12,月,-2012,年,6,月,10,2011,年,12,月,序号,姓名,学历,小组职务,职称,/,岗位,组内分工,1,王桂民,研究生,组长,高级工程师,整体策划,2,马露涛,研究生,副组长,高级工程师,方案制定、组织组内活动,3,赵锡福,本科,组员,高级工程师,技术指导,4,冯玉石,本科,组员,工程师,技术指导,5,唐楠竹,本科,组员,质检站负责人,质量监督检验,6,刘薇,本科,组员,理化中心负责人,质量监督检验,7,赵旭,本科,组员,设备部负责人,方案实施,8,王北阳,大专,组员,车间负责人,方案实施,9,郑修勇,大专,组员,调型负责人,方案实施,10,杨健,研究生,组员,工程师,资料收集、整理,小组成员都接受过,TQC,教育,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,二、选择课题,选题背景：,X80,钢级的螺旋钢管，因其钢级适中、强度高、口径大和经济实用等特点广泛应用于我国油气输送管道建设中，成为西气东输二线等长输管线首选用管。西气东输二线管道工程全长,8653km,其中,X80,钢级,1219mm18.4mm,螺旋焊管使用比例达到了,72%.,开发,X80,钢级的螺旋钢管可以有较好的市场前景。,1626,螺旋焊管生产线建成前，由于设备条件限制，只能生产最高钢级,X70,级的螺旋埋弧焊钢管，为了获得,X80,钢级螺旋埋弧焊钢管的生产许可，我公司决定试制,X80,级螺旋埋弧焊钢管，于,2012,年,3,月,9,日组织相关专业技术人员和现场相关操作人员召开了,X80,钢级螺旋埋弧焊钢管试制,QC,小组首次会议。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,问题调查,试制,121918.4-X80,钢级螺旋缝钢管,X80,生产工艺与,X70,生产工艺有很大差别，需在试制过程中摸索确定。,试制,X80,钢级螺旋埋弧焊钢管对生产线设备的强度和性能要求高，需做适应性设备改造。,生产,X80,钢级的原材料：卷板、焊丝、焊剂等在采购时需与工艺结合确定。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,三、目标设定,试制的,121918.4-X80,级管线钢管符合美国石油协会,API SPEC 5L,管线钢管规范（第,44,版）标准的要求。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,目标可行性分析,制图人：杨健,时间：,2012,年,3,月,9,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,四、活动计划,制,表,人,：杨健,时间：,2012,年,3,月,9,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,X80,试制方案,焊丝焊剂均为大西洋产,手动跟踪,自动跟踪,焊丝（湖北猴王）焊剂（林肯,2,种牌号混合）,普通焊速,高焊速,原材料选择方案,设备改造方案,工艺方案确定,易产生未焊透缺陷,生产效率高,准确率高,不易产生未焊透缺陷,生产效率低,焊接线能量高不利于提高冲击韧性及减少裂纹产生,对焊缝坡口要求精度高,应变速度快,焊接线能量低有利于提高冲击韧性及减少裂纹,准确率低,对焊缝坡口精度不要求,应变速度慢,操作精度要求高需熟练,人眼容易疲劳,价格昂贵,要求操作精度高（焊剂采用林肯,2,种焊剂混合配比需大量试验）,焊接质量好,焊丝焊剂均为大西洋产相容性好,价格便宜,操作简便,专为,X80,以上级管线钢开发,风险大（如焊剂混合不合理易产生焊接缺陷）,运用,PDCA,循环，想好了再做,头脑风暴法,制图人,：,马露涛,时间：,2012,年,3,月,9,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,X80,试制方案,工艺方案,原材料,选择方案,设备改造,方案,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,工艺,方案,高焊速,生产效率高,20%,有利于提高焊接线能量低冲击韧性及减少裂纹,易产生未焊透缺陷,普通焊速,生产效率低,不利于提高焊接线能量高冲击韧性及减少裂纹,不易产生未焊透缺陷,制图人,：,马露涛,时间：,2012,年,3,月,13,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,递送台成型角,66242,切环试验合格标准,90mm,0,8,辊角度,66242,错边量（,mm,）,1.47,1,辊距中值,A,（,mm,）,51.5,撅嘴（,mm,）,1.5,3,辊距中值,B,（,mm,）,143.7,钢管直度（,mm,）,24mm/12m,1,辊倾角,（,）,15.1,管端椭圆度（,mm,）,7.31,3,辊倾角,（,）,21.5,管体椭圆度（,mm,）,14.62,1,辊高度（,mm,）,430,管端周长范围（,mm,）,3829-3830-3835,3#,辊高度（,mm,）,460.5,管体周长范围（,mm,）,3817-3830-3841,铣边后板宽,B,（,mm,）,15101,钢管两端直径之差（,mm),2.0,板厚,T,（,mm,）,18.4+1.28-0368,钢管定尺长度（,mm,）,12025,+20,0,钢管直径（,mm,）,1219,2#,辊压下量（,mm,）,5-7,1,、,高速焊接工艺,-,成型工艺方案,工艺要求：开环试验弹复量控制在,30-50mm,，轴向位移和径向位移尽可能小。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,2,、高速焊接工艺,-,焊接工艺方案,方案,焊接速度,(m/min),内焊,外焊,直流,交流,直流,交流,电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),1,1.0-1.1,1100,1200,33,36,500,600,34,38,1050,1150,33,36,500,600,34,38,2,1.3,1250,1300,33,37,500,600,34,38,1200,1250,33,37,500,600,34,38,3,1.5-1.6,1350,1450,33,37,500,600,34,38,1300,1400,33,37,500,600,34,38,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,3,、,高速焊接工艺,-,坡口角度方案,方案一：坡角度,60,度,方案二：坡,角度,90,度,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,内,焊点位于咬合点前方,5-15mm,范围内,，外,焊点处于钢管成型后,1,5,个螺距位置。,4,、,高速焊接工艺,-,内、外焊接位置方案,五、提出方案，选择最佳方案,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,实施效果（见图,9,）,类型,参数,外焊,内焊,焊缝余高,(h),1.5mm,1.5mm,焊缝熔宽,(b),19mm,18mm,焊缝成型系数,(=b,),1.3-1.5,过渡角,(),135,重合量,(c),1.8-2.5mm,内焊马鞍形深度,(e),小于,1,Omm,五、提出方案，选择最佳方案,5,、,高速焊接工艺,-,焊缝形状方案,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,设备改造方案,自动跟踪,应变速度快,准确率高,20%,操作精度要求高需熟练,对焊缝坡口要求精度高,手动跟踪,应变速度慢,准确率低,人眼容易疲劳,对焊缝坡口精度不要求,制图人,：,马露涛,时间：,2012,年,3,月,13,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,1,、,设备,改造方案,-,焊缝跟踪系统由手动改自动,我公司采用英国,Meta,公司,Vistaweld,双激光焊缝跟踪系统,.,传感器工作原理图,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,2,、,设备,改造方案,-,内、外焊枪适应高速焊接改造,需改造的内焊调整装置,需改造的外焊调整装置,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,原材料采购方案,焊丝焊剂均为大西洋产,价格每吨高,1000,元左右,专为,X80,以上级管线钢,开发准确率高,操作简便,焊丝焊剂均为大,西洋产相容性好,焊丝（湖北猴王）,焊剂（林肯,2,种牌号混合）,价格便宜,要求操作精度高（焊剂采用林肯,2,种焊剂混合配比需大量试验）,焊接质量好,风险大（如焊剂混合,不合理易产生焊接缺陷）,制图人,：,马露涛,时间：,2012,年,3,月,13,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,原材料采购方案,焊丝,焊剂,牌号,产地,牌号,产地,方案一,CHW-SG4,自贡大西洋焊丝制品有限公司,CHF102GX,自贡大西洋焊丝制品有限公司,方案二,MK680GX-,湖北猴王焊材有限公司,SJ101G+995N,林肯焊剂公司,（郑州合力公司）,焊剂要求：焊剂选择氟碱型和铝碱型混合的渣系，氟碱型渣系是为保证焊缝冲击韧性，铝碱型渣系为保证焊接,工艺性能。,焊丝成分要求：焊丝采用低碳、高锰的合金化,设计。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,五、提出方案，选择最佳方案,确定最佳方案,制图人,：,马露涛,时间：,2012,年,3,月,13,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,六、制定对策,序号,对策,目标,措施,地点,完成时间,负责人,1,原材料复检,符合,X80,级要求,理化性能检验,板卷外观质量检查,选用合适的焊丝、焊剂,理化检验中心,2012.3.23,刘薇,2,设备改造,设备能高速生产,X80,钢级钢管,1.,两台电焊机并联,2.,设计能高速焊的焊枪,3.,采购铣削,90,度坡口的铣刀盘。,4.,选用自动跟踪系统，对操作人员进行系统培训。,1626,车间,2012.3.23,赵旭,3,焊接工艺,焊接工艺合理,确定合适的坡口角度,确定合适的焊接参数,确定合适的焊接位置,研发中心,2012.4.12,马露涛,赵锡福,冯玉石,4,成型工艺,产品满足,API 5L,标准要求,确定合适的调型参数。,成型工艺调整。,1626,车间,2012.5.14,马露涛,赵锡福,冯玉石,郑修勇,王北阳,5,成品检验,产品满足,API 5L,标准要求,产品外观几何尺寸检测,理化检验,无损检测,1626,车间和理化检验中心,2012.5.14,刘薇,王北阳,制,表,人,：,马露涛,时间：,2012,年,3,月,13,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：,原材料复检,1.,板卷外观,质量检测,标准,技术要求,炉号,卷号,厚度偏差,宽度偏差,mm,内径偏差,mm,直度,外形,Q/SY GJX 0101-2007,18.4,+1.288-0.368,0,20,-70,+20,板卷直度最大不超,13m/5m,。板卷塔形高不超过,50mm,。,板卷不允许有鱼尾。板卷舌头的长度应不大于,500mm,；舌头端部的凹曲深度应小于,100mm,。,1060588,A100138781S-A100138785S,结论,外观检查均合格,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：,原材料复检,2.,理化性,能检验,1,）化学成份检验,2,）机械性能检验,a.,横向拉伸试验,b.,夏比冲击试验,c.,硬度试验,d.,金相检验,制图人,：,马露涛,时间：,2012,年,5,月,13,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：,原材料复检,1),板卷化学成分检验表,标准,根据熔炼分析和产品分析的最大质量分数，,%,C,Mn,P,S,Si,Nb,V,Ti,Al,Cu,Cr,Mo,Ni,CEpcm,CE,w,API 5L,0.12,1.85,0.025,0.015,0.45,0.25,0.43,本钢材质单（,X80,）,0.06,1.78,0.013,0.001,0.19,0.08,0.03,0.012,0.04,0.17,0.2,0.22,0.16,0.19,0.46,板卷检验单,0.05,1.8,0.013,0.001,0.18,0.08,0.03,0.012,0.04,0.17,0.2,0.22,0.16,0.19,0.46,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：,原材料复检,2),机械性能检验,a,横向拉伸试验,项目,屈服强度,/MPa,抗拉强度,/MPa,伸长率,/%,min,屈强比,R,t0.5,/R,m,max,弯曲试验,API Spec 5L,555-705,625-825,24.43,0.93,合格,本钢材质单（,X80,）,610,695,26,0.88,合格,板卷检验单,607,745,40,0.81,合格,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：,原材料复检,2),机械性能检验,b,夏比冲击试验,项目,冲击功（,J,）,单个值,平均值,API Spec 5L,（,-20,C,）,180,240,板卷检验单（,-60,C,）,280,，,200,，,255,245,板卷检验单（,-40,C,）,278,，,310,，,242,277,板卷检验单（,-20,C,）,280,，,316,，,266,287,板卷检验单（,-10,C,）,268,，,245,，,260,258,板卷检验单（,0,C,）,250,，,273,，,309,277,板卷检验单（,20,C,）,295,，,280,，,271,282,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：,原材料复检,2),机械性能检验,c,、硬度试验,项目,维氏硬度值,API Spec 5L,板卷横向截面上最大硬度值,265HV.,本钢材质单,250,板卷检验单,203,209,207,209,235,219,212,236,232,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：,原材料复检,2),机械性能检验,d,、金相检验,按照,ASTM E45A,方法对板材的,A,B,C,D,类非金属夹杂物进行评定，钢板晶粒度评定按附录,E,进行，提供针状铁素体型管线钢的金相组织照片。,钢板晶粒度评定等级,_,11,级,_,针状铁素体型管线钢的金相组织照片,:,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案一：原材料复检,1,、焊丝、,焊剂确定,焊丝选用自贡自贡大西洋焊丝制品有限公司,CHW-SG4,焊剂选用自贡大西洋焊丝制品有限公司,CHF102GX,焊剂,采购的焊丝、焊剂质量证明书,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案二：,设备改造,-,电焊机并联,小组,研究决定将两台林肯焊机并联,。,电焊机,并联后，,102014-Q345B,钢管进行了试验，试验结果电流在,1350A,下，稳定生产,109,吨钢管，实施效果满足试制要求。,电焊机并联照片,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,自动跟踪系统实物图,自动跟踪滑板,自动跟踪激光传感器,七、方案实施,实施方案二：设备改造,-,焊缝自动跟踪系统,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,自动跟踪,系统起初应用效果,不理想，焊缝焊偏大于,4mm,焊缝跟踪厂家来人修理，调整一项参数，对操作人员进行了相关培训，问题主要是操作不熟练，调试好后用内外跟踪生产，,10#,管不太好，,11#,管有了明显改善。,调试前焊缝,调试后焊缝,焊偏,3mm,实施方案二：设备改造,-,焊缝自动跟踪系统应用,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,自行设计的内焊枪调整装置,七、方案实施,实施方案二：设备改造,-,内、外焊枪适应高速焊接改造,自行设计的外焊枪调整装置,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施,方案三：钢管成型工艺,从,2012,年,4,月,25,日开始调型，钢管成型后做开环,试验,，,经过,四次调整，开环试验最终结果是：开口,45mm,，轴向,110mm,。达到工艺的要求。调整结果如下：,首次开环试验,最终开环试验,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,经讨论决定，先,按,坡口角度,90,度,方案二试制,，方案一备选。,效果不理想,。出现,咬边、未填满、机械性能不合等缺陷,。,后改为坡口角度,60,度试制，焊接速度不能提高只能按,1.3m/min,实施。,1,、,铣边坡口,角度,方案,2,、,确定焊,接参数,方案,焊接速度,(m/min),内焊,外焊,直流,交流,直流,交流,电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),1,1.3,1210,34-35,580,36-37,1180,34-35,580,36-37,实施,方案四：钢管焊接工艺,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案四,：钢管焊接工艺调整,试制时第一次焊接工艺参数,方案,焊接速度,(m/min),内焊,外焊,直流,交流,直流,交流,电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),1,1.3,1210,35,580,36-37,1180,34-35,580,36-37,试制时第六次焊接工艺参数,方案,焊接速度,(m/min),内焊,外焊,直流,交流,直流,交流,电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),电流（,A,）,电压,(U),1,1.4,1180,35,510,36-37,1250,34-35,650,36-37,实测,1150,460,1210,520,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案四,：焊接工艺,焊缝最终形状,内焊道,外焊道,实施效果（见图,9,）,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,1,、,产品外观几何尺寸检测,2,、理化检验,3,、无损检测,a),横向拉伸试验,b),夏比冲击试验,c),导向弯曲试验,d,）维氏硬度试验,e),金相试验,a),静水压试验,b),超声波检测,c,）,X,射线检查,制图人,：,马露涛,时间：,2012,年,5,月,13,日,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,1,、,产品外观几何尺寸检测,错边量（,mm,）,撅嘴（,mm,）,钢管直度（,mm,）,管端椭圆度（,mm,）,管端周长范围（,mm,）,管体周长范围（,mm,）,1.47,1.5,24mm/12m,7.31,3829-3830-3835,3817-3830-3841,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,2,、理化检验,a),横向拉伸试验,横向拉伸试验技术要求,执行标准,屈服强度,/MPa,抗拉强度,/MPa,伸长率,/%,min,屈强比,R,t0.5,/R,m,max,API Spec 5L,555-690,625-825,21,（板状样）,16,（圆棒样）,0.93,（壁厚,t=15.3mm,）,0.93,（壁厚,t=18.4mm,）,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,2,、理化检验,b),夏比冲击试验,-10,夏比冲击韧性技术要求,执行标准,:,API 5L,夏比试验内容,钢级代号,壁厚,mm,夏比冲击剪切面积,SA%,夏比冲击功,J,取样规格,单试样值,三个试样平均值,单试样值,三个试样平均值,10mm10mm55mm,管体横向,X80E,18.4,80,90,140,180,X80W,18.4,80,90,170,220,焊缝,X80W,所有壁厚,30,40,60,80,热影响区,X80W,所有壁厚,30,40,60,80,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,2,、理化检验,c),导向弯曲试验,弯曲试验技术要求,执行标准对照,拉伸面长度,D1,、,D2,满足,API 5L,不应完全断裂；,在焊缝金属不应出现长度大于,3.2mm,，与深度无关的裂纹或破裂；,在母材、,HAZ,或熔合线不应出现长度大于,3.2mm,或深度大于规定壁厚,12.5%,的裂纹或或破裂。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,2,、理化检验,d),维氏硬度试验,在经过抛光、浸蚀的焊接接头横向截面（包括管体、焊缝和热影响区）如下图所示的压痕位置进行维氏硬度试验。钢管管体、焊缝和热影响区最大允许硬度值为,280HV,10,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,2,、理化检验,e),金相试验,X80,级钢管试样管,19#,的内焊缝,200X,金相组织,X80,级钢管试样管,19#,的外焊缝,200X,金相组织,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,3,、无损检测,a),静水压试验,静水压试验技术要求,执行标准,实验压力,压力波动,稳压时间,屈服强度百分数,API 5L,（执行标准）,15.9MPa,0-0.5Mpa,15S,95%,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,3,、无损检测,b),超声波检测,手动超声波检测,手动超超声波探伤检测标准：,SY/T6423.3,检测速度：,150mm/s.,采用,HS600,和,PXUT-320C,数字超声波探伤仪，对管端,300mm,及焊缝两侧,25mm,范围内进行手动探伤，未发现超标缺陷,.,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、方案实施,实施方案五：成品检验,3,、无损检测,b),超声波检测,焊缝全长、管体全自动超声波探伤检验,采用全自动超声波探伤仪，在整根钢管的管体上进行母材探伤，用,32,个通道进行全管体超声波检验，实现无盲区检测，未发现超标缺陷,.,静水压试验后，用,8,个通道对焊缝进行全长超声波探伤检查，并对管端,300mm,范围内采用手动超声波探伤检查，未发现超标缺陷。,检验标准：,部位,标准,焊缝,GB/T6423.3,热影响区,GB/T6423.3,管体,GB/T6423.4,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,七、,方案实施,实施方案五：成品检验,3,、无损检测,c,）,X,射线检查,对钢管焊缝全长进行,X,光射线检查，设定,X,射线管电压为,170kV,，管电流为,6mA,，未发现超标缺陷。见附件,10XTV,工业电视实时成像检测记录。图为,X80,级钢管试样管,19#,的钢管的,X,光工业电视检测截图。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,八、效果验证,小组对所有理化试验、外观几何尺寸、无损检测指标进行了整理分析。全部指标均符合,API Spec 5L,标准要求。活动达到了预期的目标。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,八、效果验证,2013,年,3,月,4,日取得国家石油管材质量监督检验中心颁发的特种设备型式试验证书，标志着试制的,121918.4-X80,螺旋埋弧焊钢管取得型式试验合格。,预计未来五年每年可承接生产,X80,钢级螺旋缝埋弧焊钢管,1,万吨，按钢管售价,5500,元,/,吨，年增加产值金额,5,500,万,/,年，增加利润,260,万元，增加税金,70,万元，经济效益显著,。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,九、标准化,1,、小组将试制过程全部记录为试制日志，并将试制过程资料整理汇总为试制报告。最后将全部资料整理归档。,2,、整理出一套,121918.4-X80,生产、检验工艺卡。,3,、内、外焊缝自动跟踪系统技术的熟练应用。,4,、焊机并联技术的熟练应用,.,通过焊机并联技术应用实现了焊接速度的提高，此项技术在我公司首次使用。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,试制日志,试制报告,工艺卡,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,取得的专利证书,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,十、总结回顾及下步打算,此次试制验证了我公司新建成的螺旋焊管,1626,生产线的生产能力，同时提高了我公司操纵这套机组的熟练程度。此次试制是我公司对螺旋焊管生产工艺的一次系统性研究，通过试制我们验证了适合,X80,级钢管的焊丝、焊剂及成型、焊接工艺，为我公司以后大批量生产,X80,级螺旋焊管积累了生产经验。,此次试制过程中受焊丝直径影响，焊接速度为,1.4m/min,，但如果增加焊丝直径焊接速度还能提高；所下一步要进一步提高焊接速度及林肯焊剂,SJ101G,与,995N,的配合比的研究。,X80,钢级螺旋埋弧焊钢管试制,CHINA THIRD METALLURGICAL GROUP CO.,LTD.,谢 谢,
