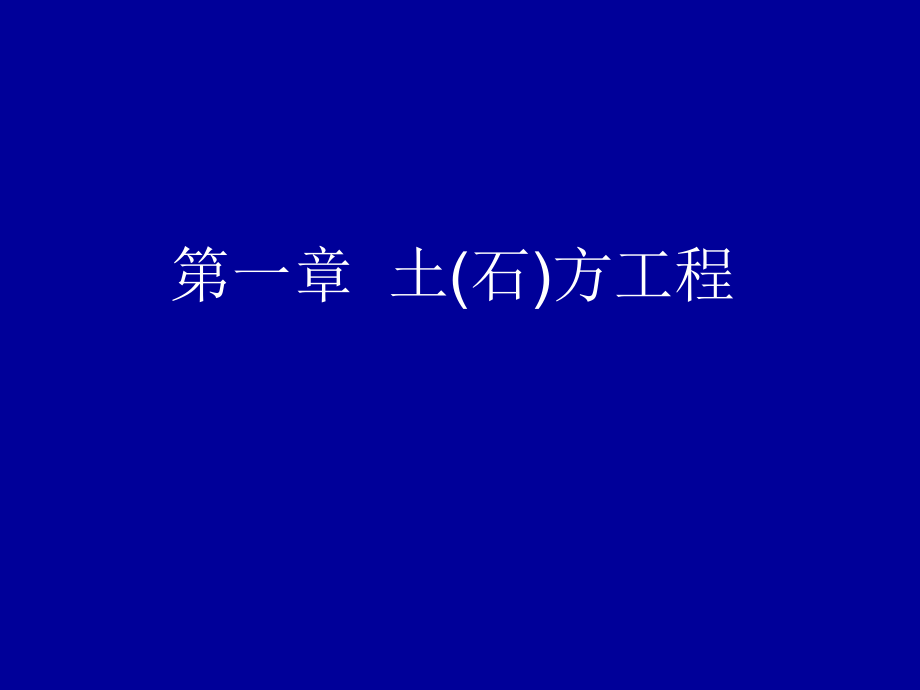

定稿土方1009.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第一章 土(石)方工程,第一节 清单计价规范,有关基础知识,一、土方体积的计算,土方体积，均以挖掘前的天然密实体积为准计算。填土按夯实后的体积计算。,虚土,是指未经填压自然形成的土，,天然密实土,是指未经扰动的自然土,，夯实土,是指按规范要求经过分层碾压、夯实的土，,松填土,是指挖出的自然土，自然堆放未经夯实填在槽，坑中的土。,如遇有必须以天然密实体积折算时，可按表所列数值换算。,土方体积折算表,虚方体积,天然密实度体积,夯实后体积,松填体积,1.00,0.77,0.67,0.83,1.30,1.00,0.87,1.08,1.50,1.15,1.00,1.25,1.20,0.92,0.80,1.00,二、土壤的类别,土壤类别：按照土壤岩石的容重、坚固系数、开挖的难易程度,土壤类别：普通土一、二类土；坚土三类土；砂砾坚土四类土。,岩石类别：松石、次坚石、普坚石、特坚石,三、清单项目的划分：,平整场地与挖土方、挖基础土方区别：垂直方向处理厚度在30cm以内的就地挖填找平属于平整场地，,处理厚度超过30cm且在设计室外地坪之上的属于挖土方工程。,处理厚度超过30cm且在设计室外地坪之下的属于挖基础土方工程,工程量清单主要项目,010101001平整场地,：建筑场地厚度在30CM以内的挖、填、运、找平应计算平整场地费用。,工程量计算规则,：按设计图示尺寸以建筑物首层面积计算，,项目特征描述,时，土壤类别应根据地质勘探报告划分，弃土、运土距离可根据场地附近地形考虑，也可不注明，由投标人自行考虑。,示例,：1、土壤类别：三类土,2、弃、取土距：投标人自行考虑。,010101002挖土方：,适用于30CM以外的竖向布置的挖土或山坡切土。,工程量计算规则,：按设计图示尺寸以体积计算，挖土平均厚度应按自然地面测量标高至设计地坪标高间的平均厚度计算，,项目特征描述：,弃土、运土距离可根据场地附近地形考虑，也可不注明，由投标人自行考虑。,示例,：1.土壤类别：二类土2.挖土平均厚度：3米以内3.弃土运距：投标人自行考虑,010101003挖基础土方：,挖基础土方包括带形基础、独立基础、满堂基础及设备基础、人工挖孔桩等的挖土。,工程量计算规则,按设计图示尺寸以基础垫层底面积乘,挖土深度,计算。,基槽挖土清单量：基槽长*垫层底宽*挖土深度计算,。,槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线,基坑挖土工程量：基坑底面积*挖土深度计算,挖土深度,清单工程土方量计算剖面,清单项目特征设置,：土壤类别应根据地质勘探报告划分，基础类型应注明，带形基础应注明底宽，独立基础及满堂基础应注明底面积，基础土方开挖深度应按基础垫层底表面标高至施工场地标高确定，无交付施工场地标高时，应按自然地面标高确定。开挖方式和弃土方式运距由投标人自行考虑。编制挖基础土方的工程量清单时，在同一类别土方的前提下，应根据不同的基础类型、不同的挖土深度、不同的垫层宽度或基础底面积划分工程量清单条目。,清单示例,：挖基础土方,1.土壤类别：二类土,2.基础类型：独立基础,3.垫层底面积：1200*1200,4.挖土深度：2米以内,5.弃土运距：投标人自行考虑,挖基础土方,1.土壤类别：三类土,2.基础类型：条形基础,3.垫层底宽：1200,4.挖土深度：2米以内,5.弃土运距：150米,010101006管沟土方：,工程量计算规则：,按设计图示以管道中心线长度计算。即指两管道中心线相交点到另一端的两管道中心线相交点的长度。,项目特征：,土壤类别应根据地质勘探报告划分，挖土深度按管道地沟垫层底至交付施工场地的标高计算（无垫层以直埋管底标高为准）并应注明，管外径即管外表的实际直径、回填方式应注明，开挖方式和弃土方式运距由投标人自行考虑。,示例：,1、土壤类别：三类土,2、管外径：300MM,3、挖沟平均深度：1.20米,4、回填要求：夯填,5、弃土运距：投标人自行考虑。,010103001土（石）方回填：,项目特征描述：土质要求、密实度应注明,，土质要求其填方土料应符合设计要求，保证填方的强度和稳定性，密实度要求则为填土压实后应达到的一定密实度要求，一般由设计单位根据工程结构性质、使用要求以及土的性质确定。有粒径要求的应注明大小，也可不予描述，,回填方式,应根据图纸设计要求注明是夯填还是松填，回填土夯填是指将土壤回填后用夯实机具进行夯实，松填是指土壤回填后不用夯实机具进行夯实，任其自然蛰实，适用与较大面积的 填土工程，例如大面积的室内、外地坪等的回填。,运输距离,指取土点运至回填地点的距离，可由投标方自行考虑。,示例：基础土石方回填,1.土质要求:符合规范要求的干净土,2.密实度要求:压实系数不小于0.94,3.粒径要求:符合规范要求,4.夯填（碾压）,5.运输距离:150m,示例：室内土石方回填,1.土质要求:符合规范要求的干净土,2.密实度要求:压实系数不小于0.94,3.粒径要求:符合规范要求,4.夯填（碾压）,5.运输距离:150m,人工土方单项定额,平整场地,挖土,回填土,土方运输,挖地槽,平基土方,挖基坑,槽坑回填土,室内回填土,余土外运,亏土内运,第三节 定额计价,一、定额组成,1、定额分人工土方、机械土方、石方、,清单报价：,在清单量基础上，便于投标人在计价时应根据施工方案，另行增加工作面及放坡等情况计算投标工程量。,二、基础知识,1、土石方项目的界定,1,挖沟槽,：是指图示沟槽底宽在3m以内，且沟槽长大于沟槽宽三倍以上的挖土工程。,2,挖基坑,：是指图示基坑底面积在20m2以内的挖土工程。,3,平整场地,：是指施工现场厚度在30cm以内的就地挖填找平工程。,4,挖土方,：是指图示沟槽底宽在3m以外，坑底面积在20m2以 外，平整场地厚度30cm以外的挖土工程。上述三者只要 具备其一，即为挖土方，,定额选用,挖土类型,槽 长：3倍的槽底宽,同时满足3个条件 底 宽：3m,挖 深：0.3m,长 边：3倍的短边,同时满足3个条件 底面积：20m,2,挖 深：0.3m,满足三个条件之一,A：“地槽”底宽3m,B：“地坑”底面积20m,2,C：“场平”厚度0.3m,指厚度在0.3m以内的就地挖、填、找平。,(3)场平：,(1)地槽：,(2)地坑：,(4)土方：,土石方工程定额工程量计量,若：B 3m，且L 3B，则为挖沟槽；,若：B 3m，且SLB 20,则为挖基坑,若：B 3m，或S 20，则为挖土方,2、土壤放坡系数。,实验研究表明：土壁稳定与土壤类别、含水率和挖土深度有关，当挖土深度不大时，可采用直立土壁的开挖方法，当挖土深度超过规定限度时，为保证土壁的稳定性，需要放坡。,判断依据：,挖深是否超过以下深度：,一、二类土：,挖深1.2m；,三 类土：,挖深1.5m；,四类土：,挖深2.0m。,若超过，则需要放坡或支挡土板。,。,K=宽度/高度,已知K=0.33，基坑高1.6米，底宽1.2米，求基坑上口宽度,每边放坡宽度b=1.6*0.33=0.53,放坡后上口宽度为1.2+0.53*2=2.26,3、工作面宽度。,基 础 工 程 施 工 项 目,每边增加工作面（cm）,毛石基础,15,混凝土基础或基础垫层需要支模板时,30,使用卷材或防水砂浆做垂直防潮层,80,带挡土板的挖土,10,二、人工土方,1、平整场地,是指原地面和设计室外地坪平均高差30cm以内的原土找平。超过30cm，按挖、填、运分别计算。,计价表计算公式:,按建筑物外墙外边线每边各加2米,矩形平面：底面积+2*外围线长+16,凹凸形平面：底层面积+2*外围长+16,任意封闭形平面：底层面积+2*（外围长+内围长）,S=9.846.2461.40,2、挖基槽定额计价,放坡起点，混凝土垫层由垫层底面开始放坡，计算工程量时，地槽交接处放坡产生的重复工程量不予扣除。,放坡系数根据不同土质分别计算,因土质不好，基础处理采用挖土、换土时，其放坡点应从实际挖深开始。,垫层的放坡起点位置,加宽工作面,工作面,挖土高度,双面支挡土板：,V=L(a+2c+0.2)H,单面支挡土板：,V=L(a+2c+0.1+0.5KH)H,垫层底面放坡;,V=L(a+2c+KH)H,地槽长度外墙按,内墙按,外墙的中心线L,中,内墙基坑底的净长线L,内槽,计算，,计算,一、,挖沟槽工程量计算公式,（一）外墙沟槽：,V,挖,S,断,L,外中,（二）内墙沟槽：,V,挖,S,断,L,基底净长,（三）管道沟槽：,V,挖,S,断,L,中,3、地坑土石方工程量计算,地坑无放坡体积V=abH,地坑有放坡体积 V=abH+KH,2,(a+b+4/3KH),留工作面则：V=H(a+2c+KH)(B+2C+KH)+1/3 K2H3,基坑开挖：V=1/6HAB+ab+(A+a)(B+b)+ab。式中：V基坑体积；A基坑上口长度；B基坑上口宽度；a基坑底面长度；b基坑底面宽度。,放坡矩形基础示意图：,4、回填土：回填土包括槽坑回填、室内回填,槽坑回填是指当基础施工完后，将基础周围用土回填至设计室外地坪,V=V挖V应扣,应扣是指设计室外地坪以下的垫层与基础的体积,室内回填 是指设计室外地坪标高至室内地面垫层底标高之间的回填土,V=主墙间净面积填土厚度,填土厚度：室内外高差减地坪厚度,室外地坪,基坑回填:指设计室外地坪以下的回填,室内地坪,房心回填：指室外地坪和室内地坪之间的回填,回填土,基坑回填,室外地坪,5土石方运输,余（取）土工程量,=挖土总体积回填土总体积其他需土体积,注意：,1、式中：回填土总体积及其他需土体积应为天然密实状态的体积。,2、公式计算结果为正，表示余土外运体积,；,如为负，表示取土回运体积。,3、,运土工程量按天然密实体积以立方米计算。,三、机械土石方,建筑场地和基坑开挖当面积和土方量较大时，一般采用机械化开挖方式。机械开挖常用机械有,正铲挖土机（1）,反铲挖土机（2）,抓铲挖土机（3）,正铲挖土机施工,特点：向前向上，强制切土。适用于停机面以上的基坑开挖,反铲挖土机施工,特点:后退向下，强制切土。适用于停机面以下的基坑开挖,抓铲挖土机施工,特点：直上直下，自重切土,适用范围：挖窄而深的基坑、疏通旧有渠道以及挖取水中淤泥,第三节 工程量清单及清单计价,机械挖土示例,序号,项目编码,项目名称,项目特征描述,计量单位,工程量,金额(元),综合单价,合价,其中:暂估价,0101,土(石)方工程,2,1,挖基础土方,土壤类别:三类土;机械挖土方，人工修边坡;弃土运距:场内运输，余土外运自行考虑,m3,1748.03,定额编号,定额名称,定额单位,单 价,含量,人工费,材料费,机械费,利润,1-203,履带式单斗挖掘机液压1M3挖掘机挖土,反铲,不装车,1000M3,0.0012,123,2076,263.9,1-239,自卸汽车运土,运距在1KM以内,1000M3,0.0012,29.24,6766,811.9,NT1-3.1,机械挖土人工修边坡、整平三类干土深度在1.5M以内,M3,0.12,25.42,3.05,人工挖土示例,序号,项目编码,项目名称,特征描述,计量单位,工程量,金 额(元),综合单价,合价,其中：暂估价,2,1,挖基础土方,1、土壤类别:二类土2、基础类型:独立3、挖土深度:1.5M内4、弃土运距:150米,m3,118.110,56.46,6668.49,定额编号,定额名称,定额单位,数量,单价,人工费,材料费,机械费,管理费,利润,1-51,人工挖地坑二类干土深1.5m内,m3,1.781729,11.89,0,0,3.33,1.43,1-92+1-95*2,单(双)轮车运土150m内,m3,1.781729,10.74,0,0,3.01,1.29,综合人工工日,小 计,0.98工日,未计价材料费,基础回填土示例,序号,项目编码,项目名称,项目特征描述,计量单位,工程量,3,1,土(石)方回填,密实度要求:根据设计及规范要求;夯填（碾压）:分层打夯;运输距离:场内运输,m3,802.31,项目编码,1,项目名称,土(石)方回填,清单综合单价组成明细,定额编号,定额名称,定额单位,数量,单 价,人工费,材料费,机械费,管理费,利润,1-104,基(槽)坑回填土,夯填,M3,1.312,11.48,1.2,3.17,1.52,综合人工工日,小 计,0.3674工日,未计价材料费,已知垫层体积2.4M3，砖基础体积16.24M3，砖基础体积16.24M3，放坡系数0.33，工作面300,要求计算：建筑物平整场地、挖土方、基础回填土、室内回填土、土方运输工程工程量。,平整场地：（A+4）*（B+4）=（3.2*2+0.24+4）*（6+0.24+4）=108.95M3,挖地槽体积（按垫层下表面放坡计算）,V=H（a+2c+K*H）*L=,1.50*(0.8+2*0.3+0.33*1.5)*(3.2*2+6)*2+(6-0.4*2-0.3*2)=83.57m3,基础回填土：挖土体积-室外地坪以下埋设体积,=83.57-2.4-16.24=64.93M3,室内回填土：室内地面面积*（室内外高差-地坪厚度）=（3.2-0.24）*（6-0.24）*2*0.27=9.21M3,土方外运：挖土体积-基础回填-室内回填,=83.57-64.93-9.21=9.43M3,05年试题分析,
