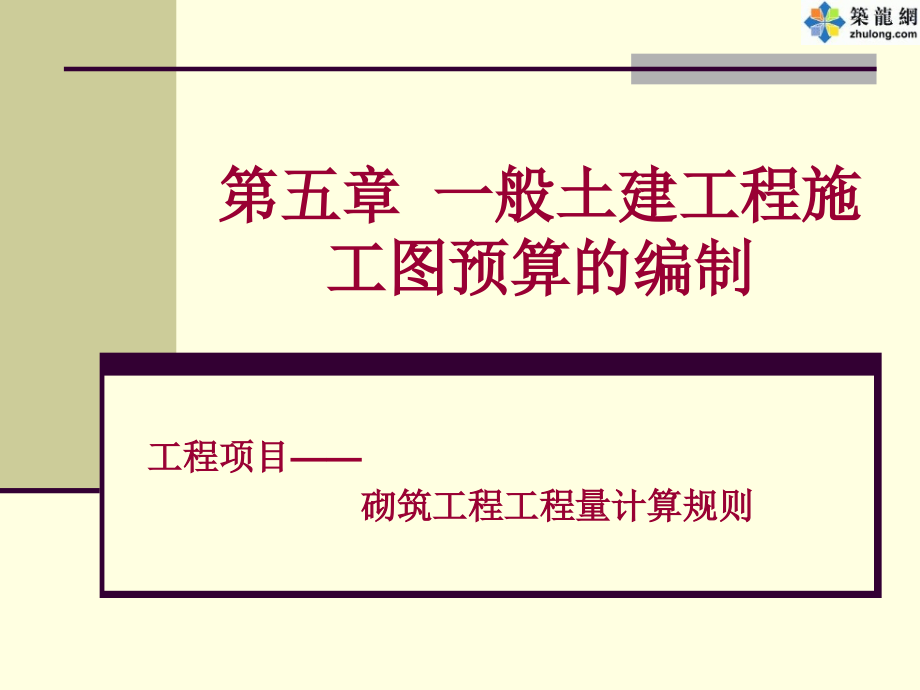

实体项目砌筑工程,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章 一般土建工程施工图预算的编制,工程项目,砌筑工程工程量计算规则,5.6 砌筑工程,教学目的和要求：,1、掌握基础和墙身的区分标准；,2、掌握基础大放脚体积的计算方法；,3、掌握墙身高度的取法，墙体工程量计算中应扣和不扣的规定；,4、了解零星砌筑工程项目工程量的计算方法。,5.6 砌筑工程,5.6.1 砌筑工程概述,5.6.1.1 砌筑工程的内容,包括砖石基础、墙体、零星砌体、砖烟囱等，,本节主要介绍砖基础和砖墙工程量计算规则。,5.6.1.2 砖墙厚度,计算墙体工程量时，标准砖以24011553mm为准，其砌体计算厚度为：,5.6.1 砌筑工程概述,5.6.1.3 基础与墙身的划分,1、基础与墙(柱)身使用同一种材料时，以设计室内地面为界(有地下室者，以地下室室内设计地面为界)，以下为基础，以上为墙(柱)身。,2、基础与墙身采用不同材料时，当材料分界线与室内设计地面高度h在300以内者，以不同材料分界处为界；h超过300时以设计室内地面为界,3、砖石围墙以设计室外地坪为分界线，以下为基础，以上为墙身。,5.6.2 砖基础工程量计算,5.6.2.1 计算规则,砖基础不分墙厚和高度，按图示尺寸以m,3,计算。,基础长度：外墙墙基按外墙的中心线L,中,计算；内墙墙基按内墙的净长线L,内,计算。,不扣除：基础大放脚T形接头处的重,叠部分,，嵌入基础内的钢筋、铁件、管道、,基础防潮层、单个面积在0.3m,2,以内孔洞所占体积。,附墙垛基础宽出部分体积应并入基础工程量内。,应扣除：嵌入基础内的钢筋砼柱和地圈梁的体积,5.6.2 砖基础工程量计算,5.6.2.2 计算公式,砖基础大放脚有等式和不等高式两种砌法，计算公式是：,V=,墙厚基础高度,基础的增加断面,（L,中,L,内,）,基础内嵌入的梁柱体积,式中：基础的增加断面墙厚基础的折加高度,则 V=,墙厚(基础高度折加高度)(L,中,L,内,)梁柱体积,P118表5.6,P118表5.6,增加断面,增加断面,增加断面,增加断面,5.6.3 墙体砌筑,5.6.3.1 计算规则,计算方法,：应区分不同墙厚和砌筑砂浆种类以m,3,计算。,应扣除,：门窗洞口、过人洞、空圈，嵌入墙身的钢筋砼柱（如GZ）、梁（GL、QL等），,砖平拱，钢筋砖过梁,，暖气包壁龛的体积。,不扣除,：梁头，内外墙板头，檩木，垫木，,木楞头，沿椽木,，木砖、门窗走头，砖墙内的加固钢筋，木筋，铁件，钢管，每个在0.3m,2,以下孔洞等所占体积。,不增加,：凸出墙面的窗台虎头砖，压顶线，山墙泛水，烟囱根，门窗套，三皮砖以内的腰线和挑檐等体积,并入,：,砖垛，三皮砖以上的腰线和挑檐等,的体积,女儿墙体积分别不同墙厚并入外墙内计算，女儿墙,高度自外墙顶面算至女儿墙压顶的下皮。,5.6.3 墙体砌筑,5.6.3.1 计算规则,砖平拱应扣除,钢筋砖过梁应扣除,5.6.3 墙体砌筑,沿椽木不扣除,5.6.3.1,计算规则,5.6.3 墙体砌筑,5.6.3.1 计算规则,砖垛并入所依附的墙体,砖挑檐三皮砖以内不增加，三皮砖以上并入所依附的墙身,5.6.3 墙体砌筑,5.6.3.2 计算公式,墙体体积(墙体长度墙体高度门窗洞口面积)墙厚嵌入墙体内的钢筋砼柱、圈梁、过梁体积砖垛、女儿墙等体积,5.6.3.3 墙体长度,外墙长度按外墙的中心线L,中,计算，内墙长度按内墙的净长线L,内,计算。,5.6.3.4 墙身高度,1、外墙墙身高度,坡屋面无檐口天棚者算至屋面板底。,5.6.3 墙体砌筑,5.6.3.4 墙身高度,1、外墙墙身高度,有屋架、且室内外均有天棚者，算至屋架下弦另加200mm；无天棚者算至屋架下弦底加300mm，出檐宽度超过600mm时，应按实砌高度计算,平屋面应算至钢筋砼板面。,5.6.3 墙体砌筑,5.6.3.4 墙身高度,2、内墙墙身高度,位于屋架下弦者，其高度算至屋架底。,无屋架者，算至天棚底另加100mm。,有钢筋砼楼板隔层者，算至板面,。,有框架梁时，应算至框架梁底面框架结构的填充墙,。,3、,内、外山墙,墙身高度,按其平均高度计算,。,5.6 砌筑工程,5.6.4 砖砌围墙,1、计算规则,以设计长度乘以高度计算其m,2,;,2、围墙高度设计室外地坪至砖顶面。砖顶面为：,（1）有砖压顶者，算至压顶顶面；,（2）无压顶者，算至围墙顶面；,（3）其他材料压顶算至压顶底面。,3、围墙定额中，已综合了砖柱、砖压顶、砖拱等因素，不另计算。,5.6.5 框架结构填充墙,框架间砌体，以框架梁柱间的净空面积乘以厚度计算,。框架外表镶贴砖部分，应并入框架间砌体工程量内计算。,5.6 砌筑工程,5.6.6 空花墙,按外形尺寸以m,3,计算，空花部分不扣除。其中的实砌部分以m,3,另行计算.,5.6.7 空斗墙,1、计算规则,按外形尺寸以m,3,计算,。空斗不扣除。,2、无需计算的实砌部分墙角、内外墙交接处，门窗洞口立边，窗台砖及屋檐处的实砌部分3、需计算的实砌部分,窗间墙、窗台下、楼板下、梁头下的实砌部分，应另行计算，套零星砌体项目。,5.6 砌筑工程,5.6.8 多孔砖墙、空心砖墙,按图示厚度以m,3,计算，不扣除其孔、空心部分的体积,。,5.6.9 砌块砌体,加气砼墙、硅酸盐砌块墙、水泥煤渣空心墙等，,按m,3,计算,按设计规定需要镶嵌砖砌体部分，已包含在定额内，不另计算。,5.6.10 砖平拱（平碹）、钢筋砖过梁,按图示尺寸以m,3,计算,砖平拱（平碹）,长度门窗洞口宽度a100；高度240mm（a1500）或365mm（a1500）；宽同墙厚,钢筋砖过梁,长度门窗洞口宽度a500；高度440mm；宽同墙厚.,5.6 砌筑工程,5.6.11 垃圾道、烟道、通风道、附墙烟囱,按外形体积计算，并入所依附的墙体体积内。,不扣除每一孔洞横截面在0.1m,2,以下的体积，但孔洞内抹灰的工程量也不增加。,5.6.12 砖柱计算方法与课本内容不同,按实砌体积以m,3,计算，柱基础套用相应基础项目,。,5.6.13 其他砌体,1、,地垄墙按实砌体积套用砖基础定额,。,2、砖砌台阶（不包括梯带）按水平投影面积以m,2,计算。,回退300,5.6 砌筑工程,5.6.13 其他砌体,3、,厕所蹲台、水槽脚,、煤箱、暗沟、,台阶挡墙或梯带,、,花台、花池及,支撑地楞的砖墩，房上烟囱及毛石墙的门窗立边、窗台虎头砖等,按实砌体积，以m,3,计算，套用零星砌体项目。,5.6 砌筑工程,5.6.13 其他砌体,4、检查井、化粪池,检查井分有地下水和无地下水两种,；,化粪池有效容积在50立方米以内时，不分化粪池的形状和深浅，按垫层以上实有外形体积计算,。定额中已包括了土方挖、运、填、垫层、板、墙、顶盖、粉刷等，不另计算,化粪池有效容积50立方米以上者，分别列项套用相应定额,5、地沟,砖砌地沟部不分墙身和墙基，应将其体积合并计算。料石砌地沟按其中心线长度以延长米计算,。,图中：V=0.24（1+0.12630.394）沟长,5.6.13 其他砌体,6、砖砌挡土墙,砖砌挡土墙按体积计算工程量，2砖以上时执行砖基础定额；2砖以内者执行砖墙定额。,5.6.14 砌体钢筋加固,砌体钢筋加固是指砌体内加固用钢筋，是砖混结构抗震加固的措施。常见的有墙与墙之间和构造柱与墙之间的拉结钢筋加固。,砌体钢筋加固的工程量按设计图示尺寸以t计算。计算方法见下节砼和钢筋砼工程中钢筋工程量的计算,。,5.6 砌筑工程,
