土木工程材料(-建筑材料)8.ppt

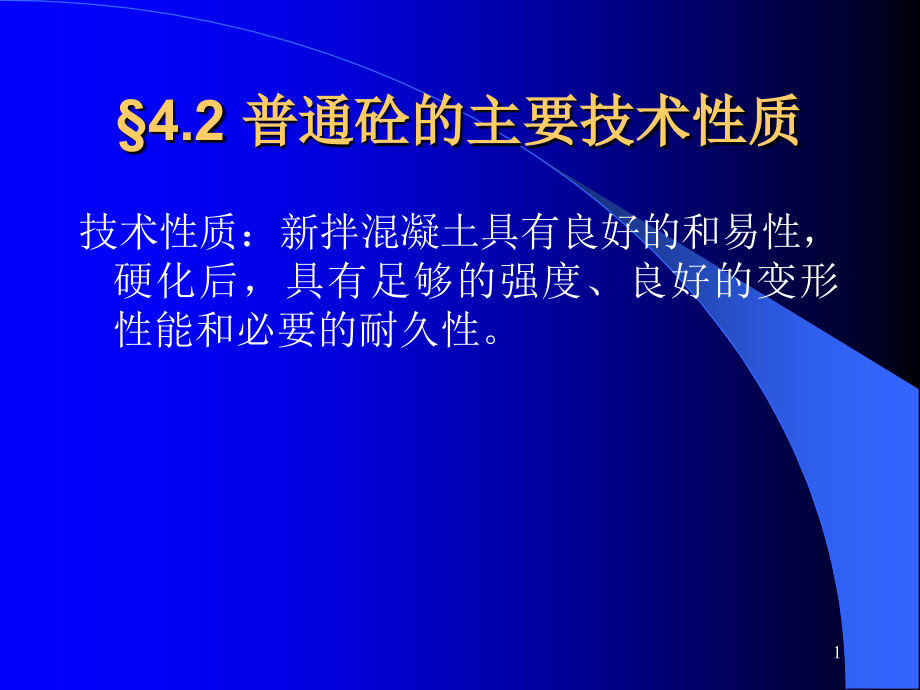

单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,4.2,普通砼的主要技术性质,技术性质：新拌混凝土具有良好的和易性，硬化后，具有足够的强度、良好的变形性能和必要的耐久性。,1,4.2.1新拌早期砼的性能,一、新拌砼的和易性,（一）和易性的概念,和易性是指新拌混凝土易于施工操作（搅拌、运输、浇灌、捣实等）并能获得质量均匀、成型密实的性能。和易性是一项综合的技术性质，并与施工工艺密切相关，通常，包括有,流动性,、,粘聚性,和,保水性,三方面的含义。,流动性：,指新拌混凝土在自重或机械振捣的作用下，能产生流动，并均匀密实地填满模板的性能。,2,粘聚性,：,指新拌混凝土的组成材料之间有一定的粘聚力，在施工过程中，不致发生分层和离析现象的性能。,保水性：,指在新拌混凝土具有一定的保水能力，在施工过程中，不致产生严重泌水现象的性能。,3,（二）和易性的测定及指标,粘聚性和保水性：,以目测和经验评定。,流动性：,用稠度表示，其测定方法有坍落度与坍落扩展度法和维勃稠度法两种。,1.坍落度与坍落扩展度法,测试范围：对于坍落度大于10,mm,的新拌混凝土，采用坍落度与坍落扩展度法测定稠度。,4,5,在测定坍落度与坍落扩展度的同时，应观察混凝土拌合物的粘聚性及保水性，以全面地评定新拌混凝土的和易性。,粘聚性的测试：用捣棒在已坍落的拌和物锥体侧面轻轻击打，如果锥体逐渐下沉，表示粘聚性良好，如果锥体倒塌、部分崩裂 或出现离析，即为粘聚性不好。,保水性的测试：提起坍落度后如果有较多的稀浆从底部析出，锥体的拌和物也因失浆而集料外露，则表明保水性不好。,6,2.,维勃稠度法,测试范围：坍落度小于10,mm,的干硬性混凝土。,7,8,（三）流动性的选择,维勃稠度为530,s,的干硬性混凝土，主要用于振动捣实条件较好的预制构件的生产和路面及机场道面；,坍落度大于10,mm,的塑性混凝土，主要用于现浇混凝土。,9,（四）影响和易性的主要因素,1.水泥浆的数量与稠度,2.砂率,砂率是,指混凝土中砂的质量占砂、石总质量的百分率。,3.组成材料的性质,（1）水泥,（2）骨料,（3）外加剂及掺合料,（4）时间和温度,10,二、新拌砼的凝结时间,水灰比的大小会明显影响水泥的凝结时间，水灰比越大，凝结时间越长，一般混凝土的水灰比与测定水泥凝结时间的水灰比是不同的，凝结时间便有所不同，而且新拌混凝土的凝结时间，还受温度、外加剂等其他各种因素的影响。,新拌混凝土的凝结时间通常是用贯入阻力法进行测定的。贯入阻力达到3.5,MPa,和28.0,MPa,的时间，分别是新拌混凝土的初凝和终凝时间。,11,三、塑性收缩和塑性沉降,12,4.2.2砼的强度,一、砼的抗压强度,混凝土制作成边长150,mm,的立方体试件，在标准条件温度（202），相对湿度95以上下，养护到28,d,龄期，测得的抗压强度值为混凝土立方体试件抗压强度（,f,cu,），,简称,立方体抗压强度,。,150,mmx150mmx300mm,的棱柱体测定,轴心抗压强度。（棱柱体抗压强度）,13,二、砼立方体抗压标准强度与强度等级,混凝土立方体抗压标准强度（或称立方体抗压强度标准值）,是指按标准方法制作和养护的边长为150,mm,的立方体试件，在28,d,龄期，用标准试验方法测得的抗压强度总体位分布中，具有不低于95保证率的抗压强度值，以,f,cu.k,表示。,混凝土强度等级是按混凝土立方体抗压标准强度来划分的。混凝土强度等级采用符号,C,与立方体抗压强度标准值（单位为,Mpa）,表示。,14,三、影响砼抗压强度的主要因素,（一）组成材料和配合比,1水泥的强度和水灰比,水泥的强度和水灰比是决定混凝土强度的最主要因素。,15,混凝土的抗压强度与水灰比和水泥强度之间符合以下近似关系：,式中,f,cu,砼28,d,抗压强度，,MPa；,f,ce,水泥的实际强度，,MPa；,C,每立方米砼中水泥的用量，,kg。,W,每立方米砼中的用水量，,kg。,a,b,经验系数，与骨料品种有关，其数值需通过试验求得，通常数值如下：,对于碎石：,a,=0.46,b,=0.07,对于卵石：,a,=0.48,b,=0.33,16,式中,f,ce,g,水泥强度等级值，,MPa,；,c,水泥强度等级值的富余系数，可按实际统计资料确定；,17,2骨料的影响,碎石表面粗糙，粘结力较大；卵石表面光滑，粘结力较小。,3外加剂和掺合料,（二）养护条件,1养护的温度和湿度,18,
