道路工程桥梁识图.ppt

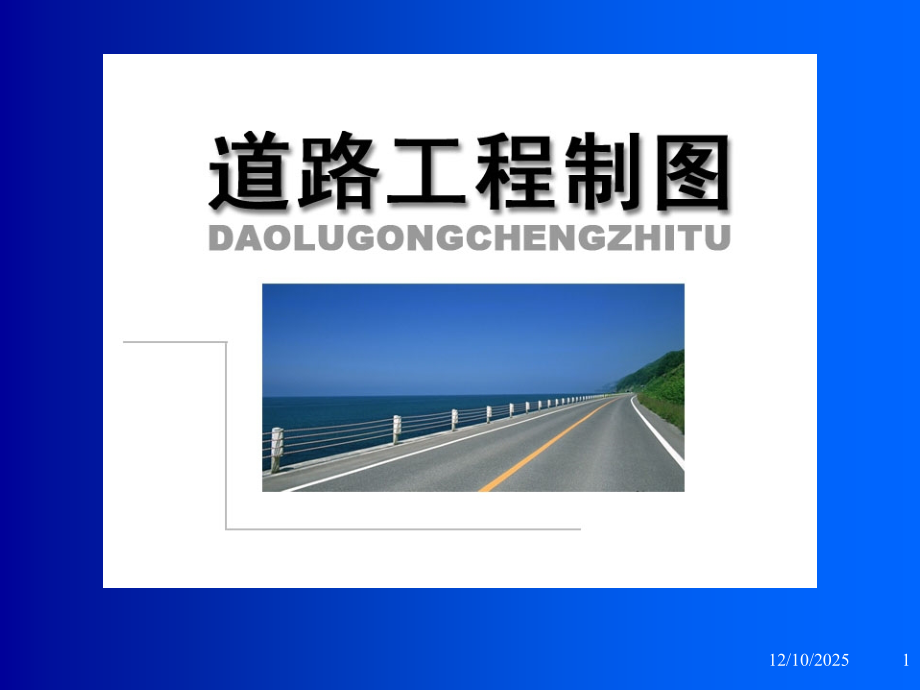

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,道路工程制图,DAOLUGONGCHENGZHITU,12/10/2025,1,第十四章 桥梁、涵洞、隧道工程图,14.1 桥墩图,14.2 桥台图,14.3 涵洞图,14.4 隧道洞门图,12/10/2025,2,第十四章 桥梁、涵洞、隧道工程图,14.1 桥墩图,道路跨越河流、峡谷或者道路需立体交叉时要修建桥梁。,桥梁由梁、桥台、桥墩组成。梁是道路的延续，桥台是桥梁在两岸的支撑平台，桥墩是桥梁的中间支柱。梁的自重及梁所承受的荷载，通过桥台、桥墩传给地基。,12/10/2025,3,12/10/2025,4,桥墩，由基础、墩身和墩帽组成。,基础在桥墩的底部，埋在地面以下。基础可以采用扩大基础、桩基础或沉井基础。,扩大基础的材料多为浆砌片石或混凝土。墩身是桥墩的主体，上面小，下面大。墩身有实心和空心，实心桥墩以墩身的横断面形状来区分类型，如圆形墩、矩形墩、圆端形墩、尖端形墩等。墩身的材料多为浆砌片石或混凝土，在墩身顶部40cm高的范围内放有少量钢筋的混凝土，以加强与墩帽的连接。,点击放大图,12/10/2025,5,12/10/2025,6,墩帽位于桥墩的上部，用钢筋混凝土材料制成，由顶帽和托盘组成。直接与墩身连接的是托盘，下面小，上面大，顶帽位于托盘之上，在其上面设置垫石以便安装桥梁支座。,12/10/2025,7,铁路桥的矩形桥墩，顶帽上垫石的四周设有排水坡；,公路桥的圆端形桥墩，顶帽上一边高一边低，高的一边安装固定支座，低的一边安装活动支座。,12/10/2025,8,表示桥墩的图样有：,桥墩图,墩帽图,墩帽钢筋布置图,1桥墩图,桥墩图用来表达桥墩的整体情况，包括墩帽、墩身、基础的形状、尺寸和材料。,12/10/2025,9,圆端形桥墩,正面图为按照线路方向投射桥墩所得的视图。,圆形墩的桥墩图,正面图是半正面与半3-3剖面的合成视图，半剖面是为了表示桥墩各部分的材料，加注材料说明，画出虚线作为材料分界线。半正面图上的点画线，是托盘上的斜圆柱面的轴线和顶帽上的直圆柱面的轴线。平面图画成了基顶平面，它是沿基础顶面剖切后,向下投射得到的剖面（剖视）图。,12/10/2025,10,12/10/2025,11,12/10/2025,12,2墩帽图,用较大的比例单独画出墩帽图。,正面图和侧面图中的虚线为材料分界线，点画线为柱面的轴线。,12/10/2025,13,3墩帽钢筋布置图,墩帽钢筋布置图提供墩帽部分的钢筋布置情况，钢筋图的画法已在第12章中讲述过。,墩帽形状和配筋情况不太复杂时也可将墩帽钢筋布置图与墩帽图合画在一起，不必单独绘制。,12/10/2025,14,桥墩图的阅读,阅读桥墩图的方法和步骤如下：(图14-4),1阅读标题栏和附注（说明），了解桥墩的名称、尺寸单位以及有关施工、材料等方面的技术要求。,2阅读各视图的名称，弄清获得各视图的投射方向以及各视图间的对应关系。,3找出桥墩各组成部分的投影，弄清它们的形状和大小。,4综合各部分的形状和大小，以及它们之间的相对位置，可以想象出桥墩的总体形状和大小。,12/10/2025,15,14.2 桥台图,桥台位于桥梁的两端，是桥梁与路基连接处的支柱。它一方面支撑着上部桥跨，另一方面支档着桥头路基的填土。,桥台的构造,桥台的形式很多，以T形桥台为例,桥台主要由基础、台身和台顶三部分组成。基础位于桥台的下部，一般都是扩大基础，图14-6桥台的基础是由两层T形棱柱叠置而成的。扩大基础使用的材料多为浆砌片石或混凝土。基础以上、顶帽以下的部分是台身，T形桥台的台身，其水平断面的形状是T形。,12/10/2025,16,12/10/2025,17,12/10/2025,18,从桥台的桥跨一侧顺着线路方向观看桥台，称为桥台的正面，台身上贴近河床的一端叫前墙。前墙上向上扩大的部分叫托盘。从桥台的路基一侧顺着线路方向观看桥台，称为桥台的背面，台身上与路基街接的一端叫后墙。台身使用的材料多为浆砌片石或混凝土。台身以上的部分称为台顶，台顶包括了顶帽和道碴槽。顶帽位于托盘上，上部有排水坡，周边有抹角。前面的排水坡上有两块垫石用于安放支座。,12/10/2025,19,12/10/2025,20,道碴槽位于后墙的上部，形状如下图所示，它是由挡碴墙和端墙围成的一个中间高两边低的凹槽。两侧的挡碴墙比较高，前后的端墙比较低。挡碴墙和端墙的内表面均设有凹进去的防水层槽，如图所示。道碴槽的底部表面是用混凝土垫成的中间高、两边低的排水坡，坡面上铺设有防水层，防水层四周嵌入挡碴墙和端墙上的防水层槽内。在挡碴墙的下部设有泄水管，用以排除道碴槽内的积水。道碴槽和顶帽使用的材料均为钢筋混凝土。,桥台常依据台身的水平断面形状来取名，除T形桥台外，常见的还有U形桥台、十字形桥台、矩形桥台等。,12/10/2025,21,12/10/2025,22,道碴槽,12/10/2025,23,端墙与挡碴墙连接部,12/10/2025,24,桥台的表达,表示一个桥台总是先画出它的总图，用以表示桥台的整体形状、大小以及桥台与线路的相对位置关系。,除桥台总图外，还要用较大的比例画出台顶构造图。另外还要表明顶帽和道碴槽内钢筋的布置情况，需要画出顶帽和道碴槽的钢筋布置图。,1桥台总图(T形桥台为例),它上面画出了桥台的侧面、半平面及半基顶剖面、半正面及半背面等几个视图。,12/10/2025,25,12/10/2025,26,12/10/2025,27,12/10/2025,28,说明:,1.本图尺寸单位以cm计,2.材料,基础：M10水泥沙浆砌片石,台身：M10水泥沙浆砌片石,块石镶面,台顶：顶帽、道碴槽为C20级钢筋混凝土，其余为C15级混凝土,3.台顶部分详细尺寸，见台顶构造图,12/10/2025,29,在画正面图的位置画的是桥台的侧面，表示垂直于线路方向观察桥台。将桥台本身全部画成是可见的，路基、锥体护坡及河床地面均未完整示出，只画出了轨底线、部分路肩线（图中长度为75cm的水平线）、锥体护坡的轮廓线（图中1:1及1:1.25的斜线）及台前台后的部分地面线，这些线及有关尺寸反映了桥台与线路的关系及桥台的埋深。前墙上距托盘底部40cm处的水平虚线是材料分界线。图上还注出了基础、台身及台顶在侧面上能反映出来的尺寸，有许多尺寸是重复标注的。大量出现重复尺寸是土建工程图的一个特点。,12/10/2025,30,在画平面图的位置画出的是半平面及半基顶平面，这是由两个半视图合成的视图：对称轴线上方一半画的是桥台本身的平面图；对称轴线下方一半画的是沿着基顶剖切得到的水平剖面（剖视）图。由于剖切位置已经明确，所以未再对剖切位置作标注。虽然基础埋在地下，但仍画成了实线。半平面及半基顶平面反映了台顶、台身、基础的平面形状及大小，按照习惯，合成视图上对称部位的尺寸常注写成全长一半的形式，例如写成或320/2的样子。,12/10/2025,31,在画侧面图的位置画的是桥台的半正面及半背面合成的视图，用以表示桥台正面和背面的形状和大小。图中的双点画线画出的是轨枕和道床，虚线是材料分界线。图上重复标注了有关尺寸，只示出了一半的对称部位亦注写成全长一半的形式。,12/10/2025,32,2台顶构造图,图示T形桥台的台顶构造图，它主要用来表示顶帽和道碴槽的形状、构造和大小。台顶构造图由几个基本视图和若干详图组成。,12/10/2025,33,12/10/2025,34,12/10/2025,35,12/10/2025,36,1-1剖面图的剖切位置和投射方向在半正面半2-2剖面图中示出，它是沿桥台对称面剖切得到的全剖视。1-1剖面图用来表示道碴槽的构造及台顶各部分所使用的材料。图中的虚线是材料分界线。受图的比例的限制，道碴槽上局部未能表示清楚的地方，如圆圈A处，则另用较大的比例画出它的详图作为补充。,12/10/2025,37,平面图上只画出了一半，称为半平面，它是台顶部分的外形视图，表明了道碴槽、顶帽的平面形状和大小。道碴槽上未能表示清楚的C部位，亦通过C详图作进一步的表达。半正面和半2-2剖面是台顶从正面观察和从2-2处剖切后观察得到的合成视图，图中未能表示清楚的B部位，另用B详图表示。,12/10/2025,38,公路上常用的U形桥台的总图，它包括了纵剖面图、平面图和台前、台后合成视图。纵剖面图是沿桥台对称面剖切得到的全剖视，主要用来表明桥台内部的形状和尺寸，以及各组成部分所使用的材料。平面图是一个外形图，主要用以表明桥台的平面形状和尺寸。台前、台后合成视图是由桥台的半正面、半背面组合而成的，用以表明桥台的正面和背面的形状和大小。,12/10/2025,39,12/10/2025,40,桥台图的阅读,阅读桥台图时应同时阅读桥台总图和台顶构造图，并按从整体到局部的顺序进行。首先要了解桥台的类型，它在线路中的位置及与路基、地面、轨道的关系；进而弄情各主体部分的形状、材料、尺寸等；再进一步看懂台顶各部分的形状、构造和细部尺寸。若要知道顶帽和道碴槽的钢筋布置情况，还要再阅读这些部分的钢筋布置图。,12/10/2025,41,14.4 隧道洞门图,山岭隧道是为铁路、公路穿越山岭修建的建筑物，它由洞身衬砌和洞门组成，此外还包括一些附属设施。洞身衬砌形状比较单一，通常只用断面图即可表示清楚，洞门的形状、构造都很复杂，需要许多视图才能将其充分表达。,12/10/2025,42,洞门的类型及构造,因洞口地段的地形、地质条件而异，洞门有 许多结构形式。,1洞口环框,2端墙式洞门,3翼墙式洞门,4柱式洞门,12/10/2025,43,除洞口环框外，洞门的主体部分是端墙，端墙顶上设有水沟以排除山体仰坡上的流水。隧道的衬砌嵌入端墙内，衬砌由拱圈和边墙组成，根据地质条件边墙有直边墙和曲边墙两种，地质条件很差时衬砌底部还要修筑仰拱。洞内排水修有侧沟，在洞门外洞内侧沟与洞外侧沟连接起来。翼墙式洞门和柱式洞门是在端墙外加设了翼墙或立柱。翼墙顶上设有水沟，它和端墙顶上的水沟连通，仰坡上下来的水经过端墙水沟到翼墙水沟，最后流入洞外侧沟排走。,12/10/2025,44,表示隧道洞门，要画出隧道洞门的正面、平面、中心纵剖面及若干断面等视图，对于排水系统还应另外画出洞外侧沟及其与洞内侧沟连接的详图。,图见P,428,页,12/10/2025,45,衬砌断面图,12/10/2025,46,14.3 涵洞图,涵洞是埋设在路基下的建筑物，其轴线与线路方向正交或斜交，用来从道路一侧向另一侧排水或作为穿越道路的横向通道。,1、涵洞的构造,涵洞沿其轴线方向依次有入口、洞身、出口三个组成部分。涵洞的结构形式很多，根据洞身的断面形状常将涵洞分为圆涵、拱涵、箱涵等，涵洞的出入口，结构形式也不一样，只有端墙的叫端墙式；既有端墙又有翼墙的叫翼墙式。,12/10/2025,47,12/10/2025,48,出入口由基础、端墙、帽石或者加翼墙，雉墙组成。端墙、翼墙、雉墙的作用是支挡路堤的填土。洞身的形状比较简单，上部为管节，下部为基础。圆涵的管节为圆管，拱涵的管节由边墙和拱圈组成，箱涵的管节由边墙和盖板组成。洞身是分节的，相邻两节之间在施工时留出3cm的沉降缝。接缝处要铺设一定宽度的防水层，整个洞身上面要覆盖一定厚度的粘土隔水层。,12/10/2025,49,12/10/2025,50,12/10/2025,51,盖板箱涵,12/10/2025,52,12/10/2025,53,涵洞的表达,涵洞主要用一张总图来表示。有时也单独画出某些部分的构造详图，钢筋布置情况及出入口河床的铺砌加固也要单另用专门的图表示。,涵洞图上亦大量出现重复尺寸。,12/10/2025,54,3 涵洞图的阅读,读图按照从全局到局部的原则进行。首先了解涵洞与线路的关系，涵洞的名称、类型、孔径、总体尺寸、材料及施工技术要求等全局性的资料，进而再弄清总图中各视图的名称及相互关系，最后细读各有关视图，彻底弄清各组成部分的形状、构造、尺寸及技术要求。,12/10/2025,55,1,洞身,由中心纵剖面、半平面及半基顶剖面、1-1和2-2、拱圈等诸视图可知，洞身管节为拱形流水断面，它由边墙和拱圈构成，拱圈厚40cm，孔径300cm，管节节长400cm。管节之间留有3cm的沉降缝，外裹以防水层，管节上部用20cm厚的粘土覆盖形成隔水层。洞身基础的厚度为180cm，基础与管节一致每400cm一节。,12/10/2025,56,2出入口,涵洞上形状最复杂的地方是出入口。拱涵的出入口，形状基本相同，但尺寸有差别。以入口为例，它由端墙、翼墙、雉墙、帽石、基础组成。对照入口正面、中心纵剖面、半平面及半基顶剖面等几个视图可知，基础的平面形状为T形，厚150cm。翼墙在洞口的两侧，雉墙与翼墙相接，二者形成一个八字形。翼墙的背面有一般倾斜平面，在半平面上表三角形，在中心纵剖面上表现为一虚线三角形。帽石位于端墙、翼墙、雉墙的顶部，边上有抹角。,12/10/2025,57,3锥体护坡和河床铺砌,路基填土在出入口的雉墙前围成一个锥体，锥体的表面上铺设干砌片石，叫做锥体护坡。锥体是四分之一的椭圆锥，顺路堤边坡方向的素线坡度与路堤边坡一致，为1:1.5，顺雉墙墙面的素线坡度为1:1。锥顶的高度在中心纵剖面上由路基边坡线与雉墙端面的交点确定。出入口地面在一段长度范围内要用片石铺砌加固，铺砌的详细情况本图未示，要在铺砌图中查找,。,12/10/2025,58,12/10/2025,59,12/10/2025,60,12/10/2025,61,12/10/2025,62,12/10/2025,63,12/10/2025,64,12/10/2025,65,作业：P,161,14-4,分析如下,12/10/2025,66,12/10/2025,67,12/10/2025,68,12/10/2025,69,12/10/2025,70,12/10/2025,71,12/10/2025,72,12/10/2025,73,谢谢使用,12/10/2025,74,
