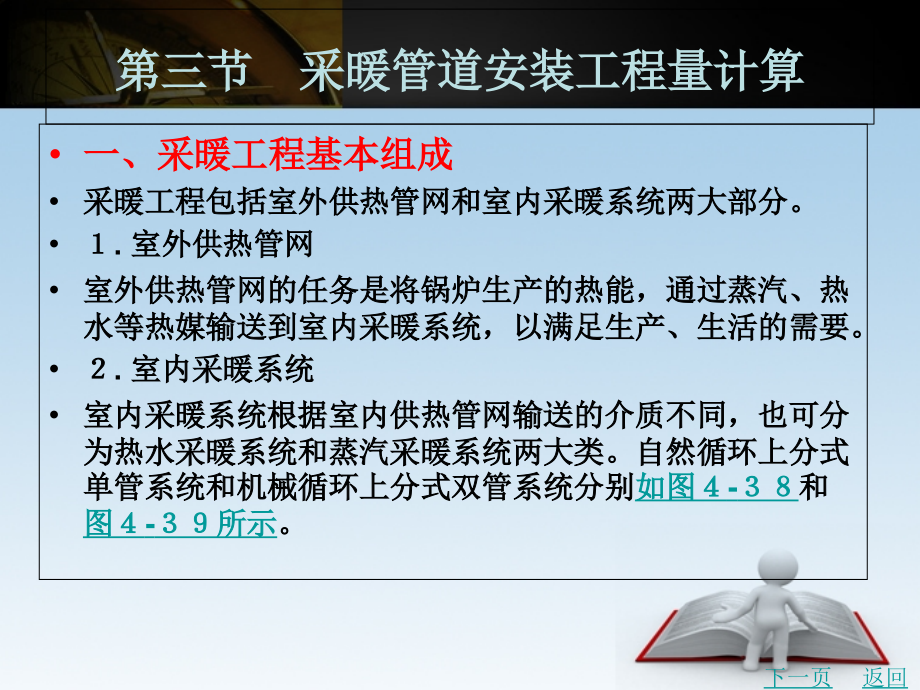

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节采暖管道安装工程量计算,一、采暖工程基本组成,采暖工程包括室外供热管网和室内采暖系统两大部分。,.,室外供热管网,室外供热管网的任务是将锅炉生产的热能，通过蒸汽、热水等热媒输送到室内采暖系统，以满足生产、生活的需要。,.,室内采暖系统,室内采暖系统根据室内供热管网输送的介质不同，也可分为热水采暖系统和蒸汽采暖系统两大类。自然循环上分式单管系统和机械循环上分式双管系统分别,如图,-,和,图,-,所示,。,下一页,返回,第三节采暖管道安装工程量计算,二、采暖管道工程量计算,.,采暖管道界线划分,编制室内采暖工程施工图预算，必须先对采暖工程的范围进行划分。,（）室内外管道划分规定：以入口阀门或建筑物外墙皮外,1.5m,为界。,（）生活管道与工业管道划分规定：以锅炉房或泵站外墙皮外,1.5m,为界。,（）工厂车间内采暖管道以车间采暖系统与工业管道碰头点为界。,（）设在高层建筑内的加压泵间管道以泵间外墙皮为界，泵间管道执行工业管道定额。,上一页,下一页,返回,第三节采暖管道安装工程量计算,.,工程量计算规则,采暖管道工程量不分干管、支管，均按不同管材、公称直径、连接方法分别以“”为单位计算。,(1),计算管道长度时，均以图示中心线的长度为准，不扣除,阀门及管件所占长度,，管道中,成组成套的附件,（如减压阀、疏水器等）、伸缩器所占长度，也不扣除。,(2),采暖立、支管上如有缩墙、躲管的灯叉弯、半圆弯时（见图,5,16,所示），其增加的工程量应计入管道工程量中。增加长度可参照表,5,1,中的数值计取。,上一页,下一页,返回,表,5,1,灯叉弯、半圆弯增加长度表,mm,管别,灯叉弯,半圆弯,支管,35,50,立管,60,60,(3),室内采暖管道安装工程除管道,本身价值和直径在32以上钢管支架需另行计算外,，以下工作内容均以考虑在定额中，不能重复计算。,a、管道及接头零件安装。,b、水压试验或灌水试验。,c、DN32以内钢管的管卡及托钩制作安装。,d、弯管制作及安装（伸缩器、圆形补偿器除外）,e、穿墙及过楼板铁皮套管安装人工等。,第三节采暖管道安装工程量计算,采暖管道立、支管工程量计算示例：,（,1,）,立管计算,采暖系统立管应按管道系统图中的立管标高以及立管的布置形式（单管式、双管式）计算工程量。在施工图中，立管中间变径时，分别计算工程量。,供水管变径点在散热器的进口处，回水管变径点在散热器的出口处,。,单管顺流，立管与干管有一段距离。,第三节采暖管道安装工程量计算,第三节采暖管道安装工程量计算,图 示,计算公式,H=h1h2+2b-h0n,n,层数,代入数值：立管长度,H=17.10(-1.05)+20.060.6426=14.42(m),注：式中0.06为缩墙灯叉弯长度(60)，,0.642为散热器进出口的中心距(642),第三节采暖管道安装工程量计算,双管式,图 示,计算公式,1.,供水立管：,DN20,立管长度：,H=17.71-6.00-0.642-0.20+30.06=11.05,（,m,）,DN15,立管长度：,H=6.00+20.06=6.12,（,m,）,2,回水立管：,DN20,立管长度：,H=15.00-6.00=9,（,m,）,DN15,立管长度：,H=6.00+0.20-0.10=6.10,（,m,）,注：式中,0.06,为缩墙灯叉弯长度,(60,),，,0.642,为散热器进出口的中心距,(642,),第三节采暖管道安装工程量计算,注意：,如果回水管敷设在地沟中，由于地沟内管道的防腐和绝热与明敷设管道不同，为了计算上的方便，工程量计算时应以,0.000,为界分别计算。,（,2,）,支管工程量计算,连接立管与散热器进、出口的水平管段称为,采暖管道系统中的水平支管,。水平支管的计算是比较复杂的，在采暖系统中，由于各房间散热器的大小不同、立管和散热器的安装位置不同，水平支管的计算就不同。为了使计算长度尽可能接近实际安装长度，水平支管的计算一般应按建筑平面图上各房间的细部尺寸，结合立管及散热器的安装位置分别进行，下面就几种常见的布置形式计算支管工程量。,第三节采暖管道安装工程量计算,立管在墙角，散热器在窗中,图 示,计算公式,L=a+b/2-(d+c)-L/2+35mm2n,L-,供、回水管总长度,N-,楼层数,注：,当散热器是若干片组成一组的，,L=,每片厚度,总片数,第三节采暖管道安装工程量计算,立管在墙角，散热器在窗边,图 示,计算公式,L=a-(d,c)2n,L,供、回水管总长度,n,楼层数,第三节采暖管道安装工程量计算,立管在墙角，两边带散热器窗中安装,图 示,计算公式,L=(2a+2b/2-L)2n,L,供、回水管总长度,n,楼层数,当然，立管和支管的布置还有其他形式，就不一一讲述了，编制预算时，应灵活掌握。,第三节采暖管道安装工程量计算,三、阀门安装工程量计算,阀门的安装均以“个”计量，与给水管道相同。,四、低压器具的组成与安装工程量计算,采暖、热水工程中的低压器具是指减压器和疏水器。,.,减压器安装,减压器按连接方式（螺纹连接或焊接）和公称直径不同，分别以“组”计算。,.,疏水器安装,疏水器与减压器相类似，它也是由疏水器和前后的控制阀、旁通装置、冲洗和检查装置等组成的阀组的合称，按连接方式和公称直径的不同，分别以“组”计算。,（）疏水器不带旁通管，,如图,-,（）所示。,（）疏水器带旁通管，如图,-,（）所示。,（）疏水器带滤清器时，滤清器安装另计，如图,-,（）所示。,第三节采暖管道安装工程量计算,疏水器,减压器,第三节采暖管道安装工程量计算,.,单体安装,减压器、疏水器单体安装套用同管径阀门,云南省安装工程消耗量定额,；安全阀按公称直径不同，以“个”计量，用第六册,工业管道工程,定额；压力表可使用第十册,自动化控制仪表安装工程,定额，,如图,-,所示,。,五、供暖器具制作安装工程量计算,.,铸铁散热器安装工程量,铸铁散热器分为柱形、圆翼形和长翼形三种。,上一页,下一页,返回,第三节采暖管道安装工程量计算,.,钢制散热器安装工程量,钢制闭式散热器安装，以“片”计量；钢制板式散热器安装，以“组”计量；钢制壁式散热器安装，以“组”计量；钢制柱式散热器安装，以“组”计量。,.,暖风机和热空气幕安装,暖风机和热空气幕的安装按质量不同，分别以“台”计量。,六、小型容器制作安装工程量计算,.,各种类型的钢板水箱制作,各种类型的钢板水箱按每个质量的不同分档，以“”计量,。,上一页,下一页,返回,第三节采暖管道安装工程量计算,.,水箱安装工程量,（）补水箱、膨胀水箱、矩形和圆形钢板水箱的安装以容积（）不同分档，按“个”计量。水箱安装工作包括水箱稳固、装配件（外人梯、内人梯）、水压试验。,（）集气罐、分气缸制作与安装。,（）除污器制作安装。,上一页,返回,第四节燃气管道安装工程量计算,一、管道安装工程量计算,室内燃气管道的组成,如图,-,所示,。,.,管道分界,（）室内外管道分界以地下引入室内的管道室内第一个阀门为界，地上引入室内的管道以墙外三通为界。,（）室外管道与市政管道以两者的碰头点为界。,.,进户管道（引入管）,自室外管网至用户总开闭阀门为止，这段管道称为进户管道（引入管），引入管直接引入用气房间（如厨房）内，但不得敷设在卧室、浴室、厕所。,下一页,返回,第四节燃气管道安装工程量计算,.,室内管道,自用户总开闭阀门起至燃气表或用气设备的管道称为室内管道。,（）水平干管。,（）立管。,（）用户支管。,.,常用管材及连接方式,埋地管道通常用铸铁管或焊接钢管，采用柔性机械咬口或焊接连接，室内明装管道全部用镀锌钢管，螺纹连接，以生料带或厚白漆为填料。,上一页,下一页,返回,第四节燃气管道安装工程量计算,.,工程量计算,管道的安装工程量计算规则同给排水管道部分。,二、阀门、法兰安装工程量计算,阀门、法兰安装工程量以图示数量计算；按第八册相应项目套用定额，其中阀门抹密封油、研磨已包括在管道安装,中，不得另计。,三、其他项目工程量计算,.,燃气表安装及工程量计算,居民家庭用户应装一只燃气表，集体、企业、事业用户，每个单独核算的单位最少应装一只燃气表。,上一页,下一页,返回,第四节燃气管道安装工程量计算,.,燃气炉灶安装及工程量计算,燃气炉灶通常是放置在砖砌的或混凝土板的台子上，进气口与燃气表的出口（或出口短管）以橡胶软管连接。,.,热水器安装及工程量计算,热水器通常安装在洗澡间外面的墙壁上，安装时，热水器的底部距地面为,1.5-1.6,。,.,工程量计算及套定额时应注意的问题,（）燃气用具安装已将与燃气用具前阀门连接的短管考虑在内，不得重复计算。,上一页,下一页,返回,第四节燃气管道安装工程量计算,（）在,全国统一安装工程预算定额,中，管道工程已包括托钩、角钢管卡的制作与安装，不得另计。,（）穿墙套管：铁皮套管按第八册相应项目计算；内墙用钢套管按第八册第七章室外钢管焊接定额计算；外墙钢套管按第六册定额相应项目执行。,（）燃气计量表安装，不包括表托、支架、表底基础，定额套用第八册第七章的相关内容。,（）定额中已包含燃气工程的气压试验。,上一页,返回,例 题,例题,:,如图示某六层住宅厨房人工煤气管道布置图及系统图，管道采用镀锌钢管螺纹连接，明敷设。煤气表采用双表头,3m3/h,单价,80,元，煤气灶采用,JZR83,自动点火灶，单价,240,元，采用,xw15,型单嘴外螺纹气嘴，单价,10,元，,DN15,镀锌钢管,8,元,m,，,DN25,镀锌钢管,15,元,m,，,DN40,镀锌钢管,18,元,m,，,DN50,镀锌钢管,20,元,m,，,DN70,镀锌钢管,25,元,m,，旋塞阀门单价为,10,元。管道距墙为,40mm,。,解：,本例中工程量计算包括煤气管、煤气表、煤气灶、燃气嘴工程量。,1,、,工程量计算,（,1,）,管道工程量计算。本例中煤气管道的室内外分界线为进户三通。,DN50,镀锌钢管（进户管）：,0.04+0.28+0.04【,穿墙管,】,（,2.6,0.8,）,【,竖管,】,（,3,0.14,0.08-0.04-0.04,）（,2.4,0.16,0.08,）,=7.02m=0.702,（,10m,）,DN25,镀锌钢管（立管）：,16.4,1.9,14.5m,1.45,（,10m,）,DN15,镀锌钢管（支管）：（,3.0,0.14,0.08,0.04,0.4+0.32+0.1+1.1,）,6,层,=24.84m=2.484,（,10m,）,（,2,）,燃气表,6,台,（,3,）,燃气灶,6,台,（,4,）,燃气嘴,6,个,（,5,）,旋塞阀门,6,个,（,6,）,钢套管,DN32 5,个,DN70 1,个,第五节通风空调工程定额运用及工程量计算,一、通风空调工程定额适用范围,第九册,通风空调工程,（以下简称本定额）适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。,（一）本定额主要依据的标准、规范,（）,民用建筑供暖通风与空气调节设计规范,（,）。,（）,通风与空调工程施工及验收规范,（,）。,（）,暖通空调设计选用手册,。,下一页,返回,第五节通风空调工程定额运用及工程量计算,（）,全国统一安装工程基础定额,。,（）,全国统一建筑安装劳动定额,（年）。,（）,云南省通用安装工程消耗量定额管道篇,第九册。,（二）通风、空调刷油、绝热、防腐蚀工程相应定额,（）薄钢板风管刷油按其工程量执行相应项目，仅外（或内）面刷油者，定额乘以系数,1.2,，内外均涂装者，定额乘以系数,1.1,（其法兰加固框、吊托支架已包括在此系数内）。,（）薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数,1.15,。,（）不包括在风管工程量内而单独列项的各种支架（不锈钢吊托支架除外），按其工程量执行相应项目。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,（）薄钢板风管、部件以及单独列项的支架，其除锈不分锈蚀程度，一律按其第一遍涂装的工程量执行轻锈相应项目。,（）绝热保温材料不需粘结者，执行相应项目时需减去其中的粘结材料，人工乘以系数。,（三）各项费用的规定,（）,脚手架搭拆费按人工费的计算，其中人工费占、材料费占、机械费占。,（）高层建筑增加费。,（）超高增加费（指操作物高度距离楼地面 以上的工程）按人工费的,计算。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,（）系统调整费按系统工程人工费的计算，其中人工费占。,（）安装与生产同时进行增加的费用，按人工费的,计算。,（）在有害身体健康的环境中施工增加的费用，按人工费的,计算。,（四）系统调试,通风空调工程中系统调试费按人工费的计算，空调供回水管及非第九册子目的内容不可列入该项人工费中。,.,通风空调测定与调整的项目,（）室内空气温度、相对湿度的测定与调整。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,（）室内气流组织测定。,（）室内洁净度和正压的测定。,（）室内噪声的测定。,（）通风除尘车间空气中含尘浓度与排放浓度的测定。,（）自动调节系统应用参数整定和联动调试。,.,洁净室综合性能评定检测,对洁净室综合性能全面评定检测项目应按,表,-,规定的内容和顺序确定检测工作在系统调整好至少运行后再进行。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,二、通风管道制作安装工程量计算,（一）通风管道工程量计算,.,风管工程量计算,用薄钢板、镀锌钢板、不锈钢板、铝板和塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以“,”计量。,（）风管制作安装以施工图规格不同按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。,圆管,F=,X D X L,F,圆形风管展开面积，,D,圆形风管直径,L,管道中心线长度,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,（）风管长度一般以施工图示,中心线长度,（主管与支管以其中心线交点划分），包括,弯头、三通、变径管、天圆地方,等管件的长度，但不包括部件所占长度。直径和周长按图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。,（）塑料风管、复合型材料风管制作安装定额所列规格直径为内径，周长为内周长。,（）柔性软风管安装，按图示管道中心线长度以“”为计量单位，柔性软风管阀门安装以“个”为计量单位。,上一页,下一页,返回,天圆地方,柔性软风管,第五节通风空调工程定额运用及工程量计算,.,风管弯头导流叶片,按叶片图示面积以“,”计量。,（）导流片在弯管内的配置应符合设计规范，当设计无规定时，可按,表,-,执行。,（）导流片的材质及材料厚度应与风管一致。,（）导流片面积的计算表，每单片导流片的近似面积见,表,-,（,B,为风管的高度）。,.,软管（帆布接口）制作安装,软管（帆布接口）制作安装按图示尺寸以“,”为计量单位。,4.,风管测定孔制作安装,按其型号以“个”为计量单位。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,（二）风管管件现场制作展开面积计算方法,风管管件在风管系统中的形状及组合情况,如图,-,和,图,-,所示。,（）圆形管弯头（,图,-,）展开面积计算式：,F=RD/180,（）矩形管弯头展开面积计算式：,F=R,2,（,A+B,）,/180,（）圆形管三通（裤衩管，,如图,-,所示,）。,）圆形管变径正三通展开面积公式：,H 5D F=,(D+d)H,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,）圆形管变径斜插三通展开面积公式：,）斜插三通展开面积公式：,）正插三通展开面积公式：,上一页,下一页,返回,裤衩管,第五节通风空调工程定额运用及工程量计算,三、风管部件制作安装工程量计算,.,风管部件,阀类制作安装工程量计算,部件制作安装工程量按质量计算，以“”计量。,（）蝶阀安装子目适用于圆形保温蝶阀，方、矩形保温蝶阀，圆形蝶阀，方、矩形蝶阀。,（）风管止回阀安装子目适用于圆形风管止回阀、方形风管止回阀。,（）密闭式对开多叶调节阀与手动调节阀套用同一子目。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,.,风管部件,风口制作与安装工程量计算,通风用风口制作,绝大部分以质量计算,工程量，按“”计量，以“个”计算安装工程量。单、双、三层百叶风口,如图,-,所示，方形直片散流器,如图,-,所示,。,（）钢百叶窗及活动金属百叶风口的制作以,“,”,为计量单位，安装按规格尺寸以“个”为计量单位。,（）百叶风口安装子目适用于带调节阀活动百叶风口、单层百叶风口、双层百叶风口、三层百叶风口、连动百叶风口、型单层百叶风口、型双层百叶风口、型带导流叶片百叶风口、活动金属百叶风口、单面送吸风口、双面送吸风口、门绞型百叶风口。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,.,风管部件,风帽制作安装工程量计算,风帽制作安装以,质量计算工程量,，按“”计量。,筒、伞、锥,形风帽如,图,-,所示,。,.,风管部件,罩类制作安装工程量计算,罩类制作与安装工程量仍以质量计算。上吸式圆形回转罩制作安装如,图,-,所示,。,.,风管部件,消声器制作安装工程量计算,消声器制作安装工程量仍以质量计算，质量计算方法同上。管式消声器,如图,-,所示,。,上一页,下一页,返回,风帽,消声器,第五节通风空调工程定额运用及工程量计算,四、通风机安装工程量计算,通风工程中所用通风机分为离心式和轴流式两种。,（）通风机名称代号。离心式通风机用途代号见,表,-,。,轴流式通风机又叫局部通风机,，其主要是按照行业、风机用途、性能、外形来命名的，气流轴向进入风机的叶轮，近似地在圆柱形表面上沿轴线方向流动。,轴流风机型号：，其中，是轴流风机的一种型号，一般是指风机的直径；中的指风机，指轴流式，指圆筒式，指电动机的性能参数序号（一般是指电动机的转速，指通常说的级电动机）。,上一页,下一页,返回,离心式风机：,风机在工作中，气流由风机轴向进入叶片空间，然后在叶轮的驱动下一方面随叶轮旋转；另一方面在惯性的作用下提高能量，沿半径方向离开叶轮，,靠产生的离心力来做功的风机称为离心式风机。,轴流式通风机,：,气流由集流器进入轴流风机，经前导叶获得预旋后，在叶轮动叶中获得能量，再经后导叶，将一部分偏转的气流动能转变为静压能，最后气体流经扩散筒，将一部分轴向气流的动能转变为静压能后输入到管路中。,离心式风机和轴流式风机,第五节通风空调工程定额运用及工程量计算,常见小型轴流风机型号见,表,-,。,（）通风机传动安装形式。,（）通风机安装。离心式或轴流式通风机的安装不论风机是钢质、不锈钢质或塑料质，还是左旋、右旋，,均以“台”计量。,（）使用定额时应注意的事项：,）通风机和电动机直联的风机安装，包括电动机安装；带联轴器传动的，则不包括电动机安装，应另行计算（按第一册,机械设备安装工程,定额计算）。,）通风机设备费（,不包括地脚螺栓价值,），应另行计价。,上一页,下一页,返回,地脚螺栓：机械构件在混凝土基础上安装时，将这种螺栓的呈J形、L形的一端埋入混凝土中使用。,第五节通风空调工程定额运用及工程量计算,）通风机减震台座制作安装，以“”计量，使用设备支架子目。,（）屋顶通风机安装应区分不同规格以“台”为计量单位，执行相应定额。,（）卫生间通风器的安装，执行相应定额。,五、除尘器安装工程量计算,无论是、等除尘器，还是卧式旋风水膜除尘器，、等除尘器，均按“台”计算工程量，以质量分档次应用定额。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,六、设备支架制作安装工程量计算,设备支架制作安装，区分单个质量（，），以“”为计量单位。,七、空调安装工程工程量计算,（一）空调系统的组成,空调系统可以满足室内空气的“四度”要求，即温度、湿度、洁度、流动速度。,.,局部式供风空调系统,局部式供风空调系统只要求局部空调，直接用空调机组（柜式、壁挂式、窗式等）即可达到效果。为了加强供风能力，可以在空调机上加新风口、电加热器、送风管及送风口等，,如图,-,（）所示。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,.,集中式空调系统,（）单体集中式空调系统。制冷量要求不很大时，可由空调机组配上风管（送、回）、风口（送、回）、各种风阀和控制设备等组成，称为单体集中式空调系统，如图,-,（）所示。,（）配套集中式制冷设备空调系统。当制冷量要求大时，相应设备个体较大，不能同时固定在一个底盘上，装在一个箱壳里，称为配套集中式制冷设备空调系统，,如图,-,所示,。,（）分段组装式空调系统。将空调设备装在分段箱体内，做成各种功能的区段，如进风段、混合段、加热段、过滤段、冷却段、回风段、加湿段、挡水板段、为了检修与安装用的中间段等。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,（）冷水机组风机盘管系统。冷水机组风机盘管系统将个体冷水机设备集中安装在机房内，配上冷水管（送、回），冷凝器所用的冷却塔、水池、循环水管道等，冷水管连接风机盘管，再加上空气处理机，即成为一个系统。,.,诱导式空调系统,诱导式空调系统是对空气做集中处理和用诱导器做局部处理后的混合供风方式。,（二）空调设备安装工程量计算,.,空调器安装工程量计算,整体式空调机组安装和空调器按不同安装方式及质量，以“台”为计量单位。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,.,窗式空调器安装工程量计算,窗式空调器安装以“台”计量。,.,风机盘管安装,风机盘管（,图,-,）安装不论风量、冷量、风机功率的大小，不分立式、卧式结构，均以“台”计量。,.,分段组装式空调器安装工程量计算,分段组装式空调器安装工程量以产品样本中所列质量或铭牌质量（各段质量）为准，以“”为计量单位，使用相应子目。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,.,空调部件制作安装工程量计算,金属空调器壳体，滤水器、溢水盘、电加热器外壳制作安装以“”为计量单位。,（）玻璃挡水板执行钢板挡水板相应项目，其材料、机械乘以系数，人工不变。,（）保温钢板密闭门执行钢板密闭门项目，其材料乘以系数、机械乘以系数，人工不变。,.,静压箱制作安装工程量计算,静压箱制作安装以“,”为计量单位。,上一页,下一页,返回,第五节通风空调工程定额运用及工程量计算,.,过滤器安装工程量计算,过滤器的安装工程量以“台”计算。,.,净化工作台安装工程量计算,净化工作台,图,-,（）安装以“台”计量。,.,洁净室安装工程量,洁净室图,-,（）也称风淋室，按“质量”分档，以“台”为计量单位，套用相应安装子目。,上一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,一、刷油、防腐蚀、绝热工程定额适用范围,第十一册,刷油、防腐蚀、绝热工程,（以下简称本定额）适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。,二、定额中各项费用的规定,（）脚手架搭拆费按下列系数计算，其中人工工资占：,）刷油工程，按人工费的；,）防腐蚀工程，按人工费的；,）绝热工程，按人工费的。,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,（）超高降效增加费，以设计标高正负零为准，当安装高度超过,时，人工和机械分别乘以,表,-,的系数。,（）厂区外 施工增加的费用，按超过部分的人工和机械乘以系数计算。,（）安装与生产同时进行增加的费用，按人工费的计算。,（）在有害身体健康的环境中施工增加的费用，按人工费的计算。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,三、注意事项,（）一般钢结构（包括吊、支、托架，梯子，栏杆，平台）、管廊钢结构以“”为单位，大于 的型钢及 型钢制钢结构以,“,”,为单位。,（）,各种管件、阀件及设备上人孔、管口凹凸部分的除锈、刷油已综合考虑在定额内，不得另行计算。,（）本定额适用于金属表面的手工、动力工具、干喷射除锈及化学除锈工程。,（）本定额不包括除微锈（标准：氧化皮完全紧附，仅有少量锈点），发生时执行轻锈定额乘以系数。,（）因施工需要发生的二次除锈，应另行计算。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,（）本定额按安装地点就地刷（喷）油漆考虑，如安装前管道集中刷油，人工乘以系数（暖气片除外）。,（）标志色环等零星刷油，执行本章定额相应项目，其人工乘以系数。,（）如采用本定额未包括的新品种涂料，应按相应定额项目执行，其人工、机械消耗量不变。,（）依据,工业设备及管道绝热工程施工规范,（,）要求，,当绝热制品的保温层厚度大于或等于 且保冷层厚度大于或等于 时，应分层施工，工程量分层计算。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,（）管道绝热工程，除法兰、阀门外，其他管件均已考虑在内；设备绝热工程除法兰、人孔外，其封头已考虑在内。,（）管道绝热均按现场安装后绝热施工考虑，若先绝热后安装，其人工乘以系数。,（）聚氨酯泡沫塑料发泡工程，是按现场直喷无模具考虑的，若采用有模具浇铸法施工，其模具制作安装应依据施工方案另行计算。,（）仪表管道绝热工程，应执行第十册第九章定额相应项目。,（）采用不锈钢薄钢板做保护层安装，执行金属保护层相应定额项目，其人工乘以系数，钻头消耗量乘以系数，机械乘以系数。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,（）镀锌钢板、铝皮保护层的规格按,和,，厚度 以下综合考虑，若采用其他规格镀锌钢板，可按实际调整。,四、除锈、刷油工程量计算,（）除锈工程按除锈方法（手工、动力工具、喷射、化学除锈）分档，执行第十一册第一章定额子目。,（）手工、动力工具除锈按锈蚀程度分为轻锈、中锈、重锈三种，区分标准为：,轻锈：,部分氧化皮开始破裂脱落，红锈开始发生。,中锈：,氧化皮因锈蚀而剥落或可以刮除，已出现轻微点蚀。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,重锈：,氧化皮因锈蚀而剥落，且已普遍发生点蚀。,（）喷射除锈按,2.5,级标准确定。,2.5,级：,完全除去金属表面上油脂、氧化皮、锈蚀产物等一切杂物，可见阴影条纹、斑痕等残留物不得超过单位面积的。,.,设备、管道除锈、刷油工程量设备管道除锈、刷油工程量按设备、管道表面展开面积计算，以“,”为计量单位。,注：本节以下公式,S,为各项目面积，,D,为各项目直径，,L,为各项目长度，,为各项目绝热层厚度，其余系数可查到。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,（）不保温设备筒体、管道除锈、刷油表面积计算公式：,（）保温设备筒体、管道刷油表面积计算公式：,（）不保温设备表面积计算公式：,（）保温设备表面积计算公式：,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,.,金属结构除锈、刷油工程量,除动力工具、化学除锈及 型钢制钢结构（包括大于 以上的型钢）除锈以“,”为工程量计量单位，金属结构除锈、刷油工程量均按质量以“”为工程量计量单位。,.,暖气片除锈、刷油工程量,暖气片、刷油工程量按暖气片的散热面积计算，以“”为工程量计量单位。,五、绝热工程量计算,绝热工程中，绝热层安装按保温材质、管道直径规格、设备形式（立式、卧式）、绝热层厚度分档，以“,”为工程量计量单位。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,.,设备筒体或管道绝热、防潮和保护层计算式,.,伴热管道绝热工程量计算式,（）单管伴热或双管伴热（管径相同，夹角小于,时）。,（）双管伴热（管径相同，夹角大于,时）。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,（）双管伴热（管径不同，夹角小于,时）。,.,设备封头绝热、防潮和保护层工程量计算式,.,阀门绝热防潮和保护层计算公式,.,法兰绝热、防潮和保护层计算公式,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,.,弯头绝热、防潮和保护层计算公式,.,拱顶罐封头绝热、防潮和保护层计算公式,六、防腐蚀工程量计算,防腐蚀涂料工程的工程量与刷油工程量计算相同，只不过设备、管道、支架不是刷普通油漆，而是刷防腐涂料，以“,”“”为工程量计量单位，执行第十一册第三章相应定额子目。,上一页,下一页,返回,第六节刷油、防腐蚀、绝热工程定额运用及工程量计算,.,设备筒体、管道表面积计算公式,设备筒体、管道表面积计算公式同管道刷油表面积公式。,.,阀门、弯头、法兰表面积计算公式,（）阀门表面积。,（）弯头表面积。,（）法兰表面积。,.,设备和管道法兰翻边防腐蚀工程量计算公式,上一页,返回,第七节电消防安装工程技术与计量,一、电消防系统火灾报警和消防常用电气设备及材料,（一）火灾自动报警的系统组成,火灾自动报警系统由触发装置、报警装置、警报装置和电源装置组成。,触发装置由手动和自动产生火灾报警信号的器件构成，自动触发器件包括各种火灾探测器、水流指示器、压力开关等。手动报警按钮是手工发送火警信号通报火警的部件。,报警装置是由火灾报警控制器接收触发装置发来的报警信号，发出声光报警指示火灾发生的具体部位，使值班人员迅速采取措施扑灭火灾的设备。,下一页,返回,第七节电消防安装工程技术与计量,警报装置是在确认火灾后，自动或手动向外通报火灾发生的设备。,电源装置是向触发装置、报警装置、警报装置供电的设备，由消防供电电源和直流配用电源组成。,火灾自动报警系统又分成若干层次。,（）区域报警系统。它是基本的报警系统，由区域火灾报警控制器、火灾探测器、手动报警按钮、警报装置及电源组成，可用于企业要害部门、办公楼、塔式公寓中，是集中报警和控制中心报警子系统。,（）集中报警系统。它由集中火灾报警控制器、区域报警控制器、水灾探测器、警报装置及电源组成。区域报警控制系统超过台的建筑物中，应当设置此报警系统，以减少值班人员，便于管理。,上一页,下一页,返回,第七节电消防安装工程技术与计量,（）控制中心报警系统。它由消防控制设备和集中报警系统，再加上某些必要的联动装置组成，一般设置在大型建筑和大型建筑群中。,（二）电消防产品的型号说明,电消防产品的型号说明如,图,-,所示,。,（）第段消防产品分类代号：,消防报警设备。,（）第段消防产品代号：,火灾探测器；,火灾报警控制器。,（）第段消防产品分类号：,火灾探测器分类号：,感烟；,感温；,烟温复合；,可燃气体。,上一页,下一页,返回,第七节电消防安装工程技术与计量,火灾报警控制器分类号：,单路；,区域；,集中；,通用。,（）第段应用范围特征代号：,防爆；,船用；,底座。,（）第段、第段是传感方式、敏感方式、结构特征的代号。,火灾探测器传感方式、敏感方式特征的代号：,离子；,光电；,膜盒定温；,膜盒差温；,感光感温；,感光感烟；,感烟感温；,红外线光束感烟感温。,火灾报警控制器结构特征的代号：,柜式；,台式；,壁挂式。,（）第段主参数：灵敏度级别。,上一页,下一页,返回,第七节电消防安装工程技术与计量,（三）几种常用的火灾探测器,火灾探测器以五种物质燃烧源为基础，包括感烟式、感光式、感温式、可燃气体式和复合式。火灾探测器又分为点式、线式两种类型。,.,感烟式火灾探测器,感烟式火灾探测器分成光电式和离子式两种形式，光电式感烟探测器较老式的为减光式光电感烟探测器，目前常用的为散射光式光电感烟探测器。离子式感烟探测器分为单源式和双源式两种，都是点式探测器。,（）减光式光电感烟探测器：检测室两端分别装有发光元件和受光元件，正常情况下受光元件受一定光量，在火灾初起，浓烟起时，检测室进入浓烟，光量大减，光电流降低而报警。,上一页,下一页,返回,第七节电消防安装工程技术与计量,（）散射光式光电感烟探测器：检测室装有发光元件和受光元件，受光元件正常时，不能接收发光元件的光量，当浓烟进入检测室时，光发生散射，受光元件可接收散射光而报警。,（）离子感烟探测器：可以用两个放射源或一个放射源，放射源在射线照射下，可构成检测电离室和补偿电离室，加上场效应晶体管等组成电子线路，把物质燃烧后产生的烟雾信号转换成直流电压信号，通过导线传输给报警器，发出声光报警信号。单源探测器则是利用金属罩、场极板，同样形成检测电离室和补偿电离室，其余均同。,上一页,下一页,返回,第七节电消防安装工程技术与计量,.,感温火灾探测器,感温火灾探测器是利用物质燃烧时一定会使环境温度升高，且其速度较一般天气变化为快这一特点设计的。它又分成定温式、差温式和差定温式种。,（）定温式探测器：利用双金属在温度变化时的膨胀系数不同而使接点接通的点型火灾探测器，有种形式：利用双金属片弯曲、利用圆盘双金属反转、利用高膨胀外壳。,电子定温探测器：利用特别的半导体热敏原理为传感元件实现火灾探测，它的灵敏性高，准确不误报，宜与离子感烟探测器配合使用。,上一页,下一页,返回,第七节电消防安装工程技术与计量,（）差温式探测器：有线型和点型两种。,）线型探测器。它有空气管式和热电偶式，能探测较广区域内的灾情。,）点型探测器。它是根据局部热效应而动作，当感温室温度正常变化时，室内空气可经泄漏孔自由出入；当升温很快，室内空气无法自由泄出时，推定膜片上接点接通。,（）差定温式探测器：都为点型探测器，运用定温式和差温式的工作原理，因此，普通型除有差温的膜片，还有双金属片的作用。,还有一种电子式差定温式探测器则运用只热敏电阻（一只作为取样电阻，另一只作为参数电阻），当环境急剧升温时，两电阻因反应不同而报警。,上一页,下一页,返回,第七节电消防安装工程技术与计量,.,感光式火灾探测器,当火灾初起时无烟，火急时，则此型探测器更适宜使用。其可保护易燃物质的储运场合。主要采用紫外线光敏管，当其接收到 左右紫外线时，光敏管内放电，使内阻减小，电流导出增加，导通电子开关而报警。,（四）火灾报警装置,.,火灾报警装置的基本功能,火灾报警装置因规模不同，分为一体化火灾报警器、小型通用报警控制器、区域报警控制器、集中报警控制和火灾模拟显示系统等，我国生产的火灾报警装置逐渐向总线制、智能化产品发展，下面介绍几种通用的功能。,上一页,下一页,返回,第七节电消防安装工程技术与计量,（）火灾报警。火灾报警控制器配接的探测器感知火灾参数、手动按钮信号等情况，将发出报警信号。此时，火警指示灯亮，发出火警音响，显示报警地址、时间，并向现场警报装置发出报警信号。,（）故障报警。在故障自动交替巡检过程中，主控单元对现场元器件、报警总线、控制器内部关键线路及电源进行检测，一有异常即行报警（故障、火警音响不同）。,（）火警优先。当故障及火警同时发生时，则先报火警，再报故障。,（）火警地址显示及记忆。,（）时钟。火灾报警及故障报警时钟能锁定并记忆，内部信号正常走时。,上一页,下一页,返回,第七节电消防安装工程技术与计量,（）自动打印。凡火警部位联动时间等详情，均可自动记录并打印成文。,（）检查及测试。控制器对系统内各部位进行检查和测试，并自动打印。,（）部位开放及关闭。开放及关闭系统内的部位，关闭应采用适当手段。,（）显示被关闭部位。,（）主备电源切换及输出，联动设备间输出等。,（）联动控制。分手动、自动、总线联动制式。,上一页,下一页,返回,第七节电消防安装工程技术与计量,.,火灾报警控制器型号含义,火灾报警控制器采用六段表示法。除主参数有数字外，其余均为文字，,如图,-,所示,。,（）消防产品分类信号：表示火警设备。,（）火灾报警控制器代号：表示火灾报警。,（）应用范围特征代号：（防爆）、（船用），其他型号不标识，无此段。,（）分类特征代号：（单路）、（区域）、（集中）、（通用）。,上一页,下一页,返回,第七节电消防安装工程技术与计量,（）结构特征代号：（柜式）、（台式）、（壁挂式）。,（）主参数：一般表示报警器路数，例如路，写成。,例如：,表示路壁挂式集中火灾报警控制器。,.,一体化离子感烟火灾报警器,一体化离子感烟火灾报警器是将离子感
